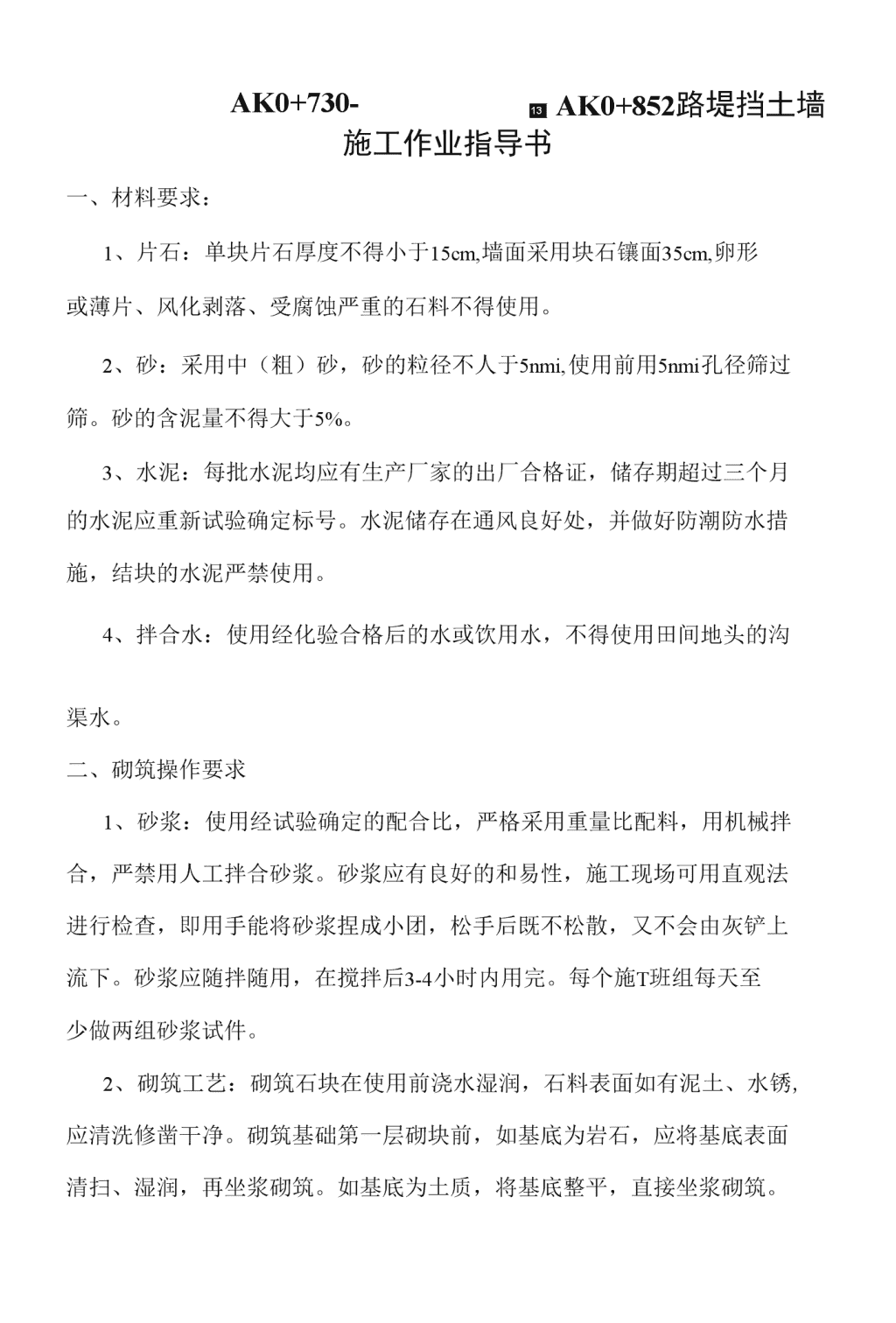

ak0730-ak0852路堤挡土墙施工作业指导书

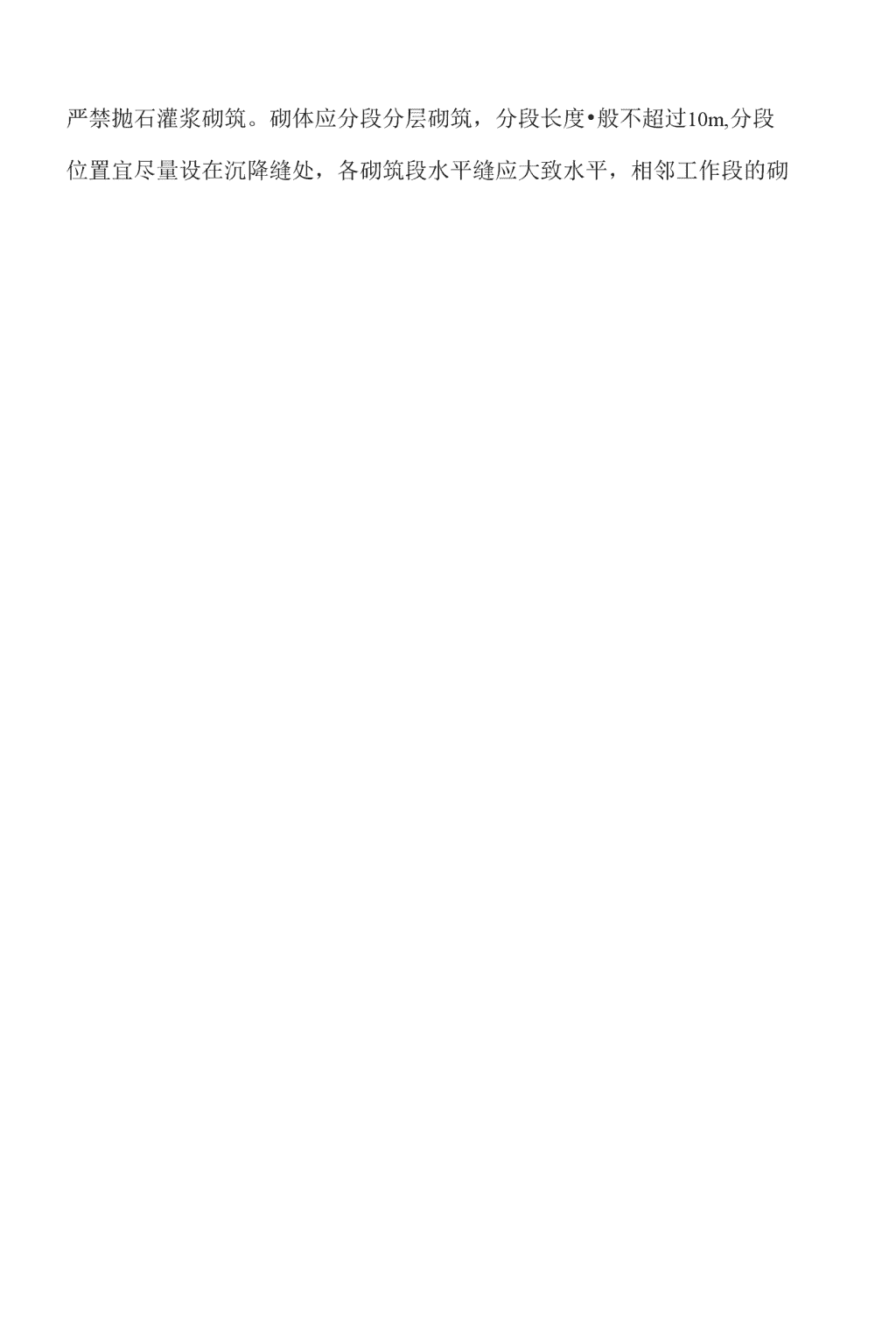

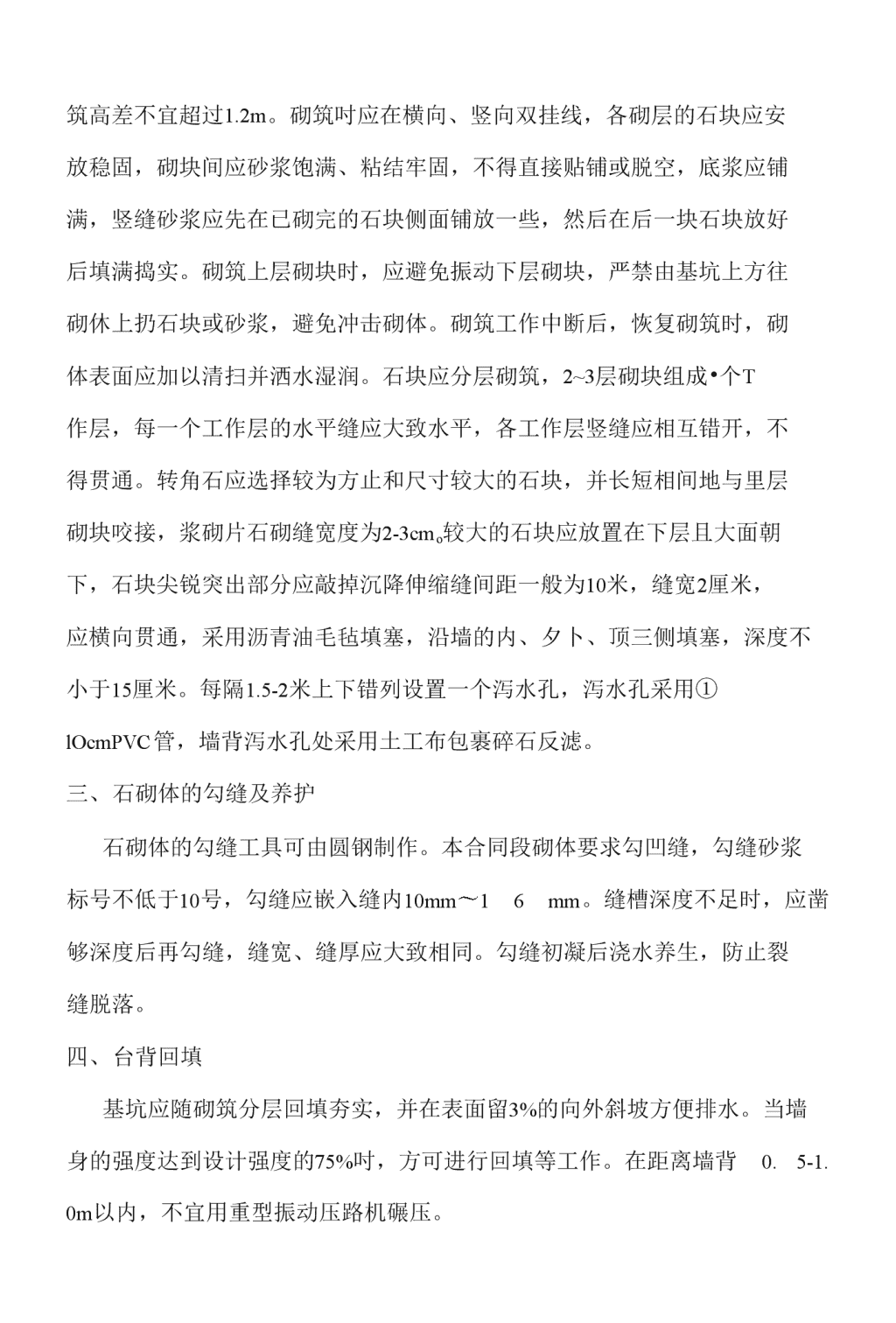

13AK0+730-AK0+852路堤挡土墙施工作业指导书一、材料要求：1、片石：单块片石厚度不得小于15cm,墙面采用块石镶面35cm,卵形或薄片、风化剥落、受腐蚀严重的石料不得使用。2、砂：采用中（粗）砂，砂的粒径不人于5nmi,使用前用5nmi孔径筛过筛。砂的含泥量不得大于5%。3、水泥：每批水泥均应有生产厂家的出厂合格证，储存期超过三个月的水泥应重新试验确定标号。水泥储存在通风良好处，并做好防潮防水措施，结块的水泥严禁使用。4、拌合水：使用经化验合格后的水或饮用水，不得使用田间地头的沟渠水。二、砌筑操作要求1、砂浆：使用经试验确定的配合比，严格采用重量比配料，用机械拌合，严禁用人工拌合砂浆。砂浆应有良好的和易性，施工现场可用直观法进行检查，即用手能将砂浆捏成小团，松手后既不松散，又不会由灰铲上流下。砂浆应随拌随用，在搅拌后3-4小时内用完。每个施T班组每天至少做两组砂浆试件。2、砌筑工艺：砌筑石块在使用前浇水湿润，石料表面如有泥土、水锈,应清洗修凿干净。砌筑基础第一层砌块前，如基底为岩石，应将基底表面清扫、湿润，再坐浆砌筑。如基底为土质，将基底整平，直接坐浆砌筑。 严禁抛石灌浆砌筑。砌体应分段分层砌筑，分段长度•般不超过10m,分段位置宜尽量设在沉降缝处，各砌筑段水平缝应大致水平，相邻工作段的砌 筑高差不宜超过1.2m。砌筑吋应在横向、竖向双挂线，各砌层的石块应安放稳固，砌块间应砂浆饱满、粘结牢固，不得直接贴铺或脱空，底浆应铺满，竖缝砂浆应先在已砌完的石块侧面铺放一些，然后在后一块石块放好后填满捣实。砌筑上层砌块时，应避免振动下层砌块，严禁由基坑上方往砌休上扔石块或砂浆，避免冲击砌体。砌筑工作中断后，恢复砌筑时，砌体表面应加以清扫并洒水湿润。石块应分层砌筑，2~3层砌块组成•个T作层，每一个工作层的水平缝应大致水平，各工作层竖缝应相互错开，不得贯通。转角石应选择较为方止和尺寸较大的石块，并长短相间地与里层砌块咬接，浆砌片石砌缝宽度为2-3cmo较大的石块应放置在下层且大面朝下，石块尖锐突出部分应敲掉沉降伸缩缝间距一般为10米，缝宽2厘米，应横向贯通，采用沥青油毛毡填塞，沿墙的内、夕卜、顶三侧填塞，深度不小于15厘米。每隔1.5-2米上下错列设置一个泻水孔，泻水孔采用①lOcmPVC管，墙背泻水孔处采用土工布包裹碎石反滤。三、石砌体的勾缝及养护石砌体的勾缝工具可由圆钢制作。本合同段砌体要求勾凹缝，勾缝砂浆标号不低于10号，勾缝应嵌入缝内10mm〜16mm。缝槽深度不足时，应凿够深度后再勾缝，缝宽、缝厚应大致相同。勾缝初凝后浇水养生，防止裂缝脱落。四、台背回填基坑应随砌筑分层回填夯实，并在表面留3%的向外斜坡方便排水。当墙身的强度达到设计强度的75%吋，方可进行回填等工作。在距离墙背0.5-1.0m以内，不宜用重型振动压路机碾压。 五、施工工艺流程图
