机电工程项目试运行管理

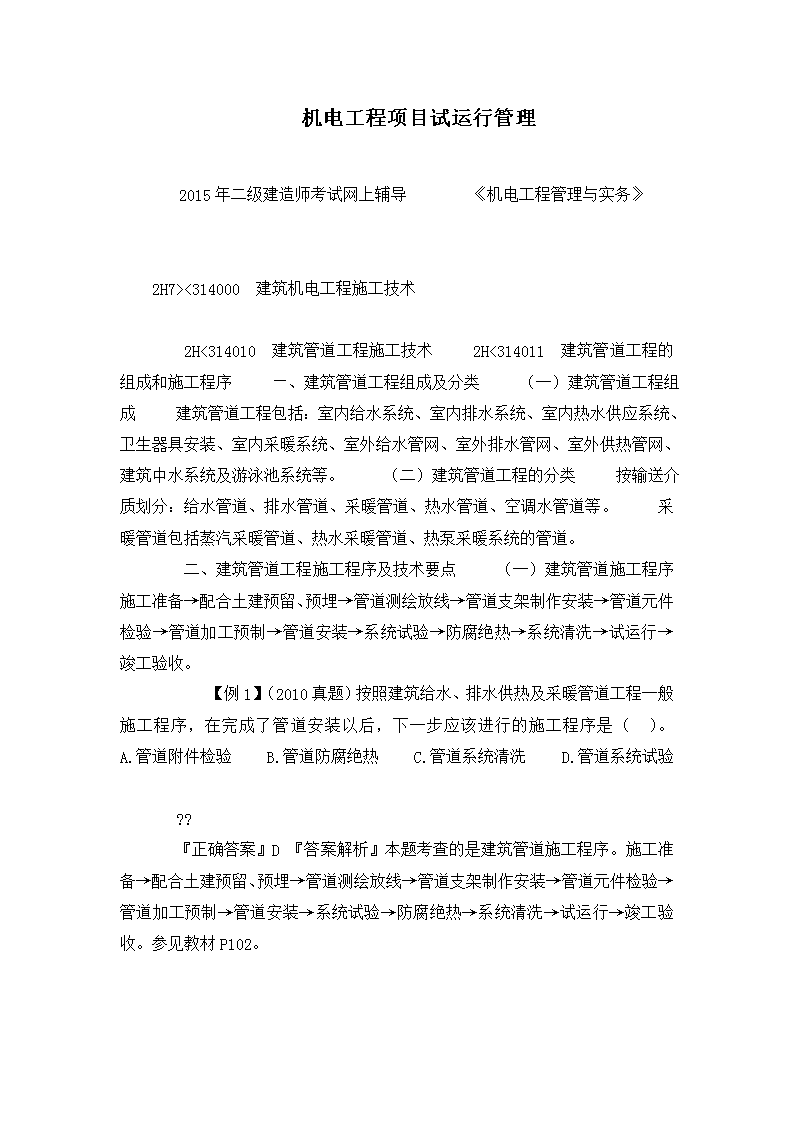

机电工程项目试运行管理2015年二级建造师考试网上辅导《机电工程管理与实务》2H7><314000　建筑机电工程施工技术　　2H<314010　建筑管道工程施工技术　　2H<314011　建筑管道工程的组成和施工程序　　―、建筑管道工程组成及分类　　（一）建筑管道工程组成　　建筑管道工程包括：室内给水系统、室内排水系统、室内热水供应系统、卫生器具安装、室内采暖系统、室外给水管网、室外排水管网、室外供热管网、建筑中水系统及游泳池系统等。　　（二）建筑管道工程的分类　　按输送介质划分：给水管道、排水管道、采暖管道、热水管道、空调水管道等。　　采暖管道包括蒸汽采暖管道、热水采暖管道、热泵采暖系统的管道。　　二、建筑管道工程施工程序及技术要点　　（一）建筑管道施工程序　　施工准备→配合土建预留、预埋→管道测绘放线→管道支架制作安装→管道元件检验→管道加工预制→管道安装→系统试验→防腐绝热→系统清洗→试运行→竣工验收。　　【例1】（2010真题）按照建筑给水、排水供热及采暖管道工程一般施工程序，在完成了管道安装以后，下一步应该进行的施工程序是（　）。　　A.管道附件检验　　B.管道防腐绝热　　C.管道系统清洗　　D.管道系统试验??『正确答案』D『答案解析』本题考查的是建筑管道施工程序。施工准备→配合土建预留、预埋→管道测绘放线→管道支架制作安装→管道元件检验→管道加工预制→管道安装→系统试验→防腐绝热→系统清洗→试运行→竣工验收。参见教材P102。 　　（二）建筑管道施工技术要点　　1.施工准备　　包括技术准备、材料准备、机具准备、场地准备、施工组织及人员准备。　　4.管道支架制作安装　　管道支架、支座、吊架的制作安装，应严格控制焊接质量及支吊架的结构形式，如：滚动支架、滑动支架，固定支架、弹簧吊架等。　　5.管道元件检验　　（1）管道元件包括管道组成件和管道支撑件，安装前应认真核对元件的规格型号、材质、外观质量和质量证明文件等，对于有复验要求的元件还应该进行复验，例如，合金钢管道及元件应进行光谱检测等。　　（2）管道所用流量计及压力表应进行校验检定，设备及管道上的安全阀应由具备资质的单位进行检定。　　（<3）阀门应按规范要求进行强度和严密性试验，试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。安装在主干管上起切断作用的闭路阀门，应逐个做强度试验和严密性试验。　　7.管道安装　　（1）管道安装一般应本着先主管后支管、先上部后下部、先里后外的原则进行安装，对于不同材质的管道应先安装钢质管道，后安装塑料管道。　　（4）冷热水管道上下平行安装时热水管道应在冷水管道上方，垂直安装时热水管道在冷水管道左侧。　　（5）室内生活污水管道应按铸铁管、塑料管等不同材质及管径设置排水坡度，铸铁管的坡度应高于塑料管的坡度。　　8.系统试验　　建筑管道工程应进行的试验包括：承压管道和设备系统压力试验，非承压管道灌水试验，排水干管通球，通水试验，消火栓系统试射试验等。　　（1）压力试验　　管道压力试验应在管道系统安装结束，经外观检查合格、管道固定牢固、无损检测和热处理合格、确保管道不再进行开孔、焊接作业的基础上进行。金属及复合管给水管道系统在试验压力下观测1Omin，压力降不应大于0.02MPa，然后降到工作压力进行检查，应不渗不漏；塑料给水系统应在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力的1.15倍状态下稳压2h，压力降不得超过0.0<3MPa，同时检查各连接处不得渗漏。　　高层建筑管道应先按分区、分段进行试验，合格后再按系统进行整体试验。　　（2）灌水试验　　室内隐蔽或埋地的排水管道在隐蔽前必须做灌水试验。灌水高度应不低于底层卫生器具的上边缘或底层地面高度。　　（<3）通球试验 　　排水管道主立管及水平干管安装结束后均应作通球试验。通球球径不小于排水管径的2/<3，通球率必须达到100%。　　（4）消火栓试射试验　　1）室内消火栓系统在竣工后应作试射试验。试射试验一般取有代表性的三处：即屋顶取一处和首层取两处。　　2）屋顶试验用消火栓试射可测得消火栓的出水流量和压力（充实水柱）；首层取两处消火栓试射，可检验两股充实水柱同时喷射到达最远点的能力。　　（5）通水试验　　排水系统安装完毕，排水管道、雨水管道应分系统进行通水试验，以流水通畅、不渗不漏为合格。　　【例2】（2014一级真题）关于建筑管道系统试验的说法，正确的是（　）。　　A.采用气压试验时，应编制专项方案，并经监理人员批准　　B.室外排水管网应按系统进行整体试验　　C.首层两处室内消火栓试射，检验两股充实水柱时喷射到达最远点的能力　　D.当设计未注明试验压力时，应按类似工程经验进行压力试验??『正确答案』C『答案解析』本题考查的是系统实验。选项A的正确描述是“压力试验宜采用液压试验并应编制专题方案，当需要进行气压试验时应有设计人员的批准”；选项B的正确描述是“室外排水管网按排水检查井分段试验”；选项D的正确描述是“当设计未注明试验压力时，应按规范要求进行”。参见教材P10<3-104。　　10.系统清洗及试运行　　管道系统试验合格后，应进行管道系统清洗。　　进行热水管道系统冲洗时，应先冲洗热水管道底部干管，后冲洗各环路支管。　　11.采暖管道冲洗完毕后应通水、加热，进行试运行和调试。　　【例<3】（201<3一级真题）采暖管道冲洗完毕后，应（　）、加热，进行试运行和调试。　　A.试压　　B.通水　　C.通球　　D.灌水??『正确答案』B 『答案解析』本题考查的是建筑管道施工技术要点。采暖管道冲洗完毕后应通水、加热，进行试运行和调试。参见教材P104。　　　　2H<314012　高层建筑管道施工技术要求　　一、高层建筑管道工程施工的一般程序　　二、高层建筑管道工程的施工要求　　（一）高层建筑的界定　　超过10层的住宅建筑和超过24m高的民用建筑为高层建筑，超过100m的建筑为超高层建筑。　　（二）高层建筑管道工程的要求　　1.高层建筑给水排水系统必须具备安全可靠的供水设施、适用的给水排水材料以及优良的施工质量，妥善处理好排水管道的通气问题，保证供排水安全通畅。　　2.高层建筑给水排水系统必须对给水系统和热水系统进行合理的竖向分区并加设减压设备，施工中要保证管道的焊接质量和牢固固定，以确保系统的正常运行。　　<3.高层建筑给水排水系统必须设置安全可靠的室内消防给水系统及室外补水系统，管道保温及管道井、穿墙套管的封堵应使用阻燃材料，并应进行严格验收，防止重大火灾事故的发生。　　4.高层建筑给水排水系统必须考虑管道的防震、降噪措施，保证管道安装牢固、坡度合理，并采取必要的减震隔离或加设柔性连接等措施。　　5.高层建筑给水排水系统，要做好综合布置，处理好各种管线的综合交叉。　　6.高层建筑给水排水系统应合理安排出墙管道的安装时间。　　【例4】（2012一级真题）高层建筑管道工程采取的防震降噪的保证措施有（　）。　　A.水泵与基础间加设橡胶垫隔离　　B.给水系统中加设减压设备　　C.管路中加设柔性连接　　D.管道增设支吊架　　E.减少给水系统管路的连接件??『正确答案』AC『答案解析』本题考查的是高层建筑管道工程的要求。选项B的说法阐述的没有问题，但它不属于防震降噪的措施，属于答非所问；选项D起不到防震降噪的效果；选项E教材中并为提及。参见教材P105。 　　三、高层建筑管道常用的连接方法　　生活给水系统所涉及的材料必须达到饮用水卫生标准。给水系统管材应采用合格的给水铸铁管、镀锌钢管、给水塑料管、复合管、铜管、不锈钢管。　　1.螺纹连接：管径小于或等于100mm的镀锌钢管宜用螺纹连接，钢塑复合管一般也用螺纹连接。　　2.法兰连接：直径较大的管道采用法兰连接。法兰连接一般用于主干道连接阀门、止回阀、水表、水泵等处，以及需要经常拆卸、检修的管段上。　　<3.焊接：焊接适用于不镀锌钢管，多用于暗装管道和直径较大的管道，并在高层建筑中应用较多。铜管连接可采用专用接头或焊接，当管径小于22mm时宜采用承插或套管焊接，承口应迎介质流向安装，当管径大于或等于22mm时宜采用对口焊接。不锈钢管可采用承插焊。　　4.沟槽连接（卡箍连接）：沟槽式连接件连接可用于消防水、空调冷热水、给水、雨水等系统直径大于或等于100mm的镀锌钢管。　　5.卡套式连接：铝塑复合管一般采用螺纹卡套压接。铜管的连接也可采用螺纹卡套压接。　　6.卡压连接：具有保护水质卫生、抗腐蚀性强、使用寿命长等特点的不锈钢卡压式管件连接技术取代了螺纹、焊接、胶接等传统给水管道连接技术。　　7.热熔连接：PPR管的连接方法采用热熔器进行热熔连接。　　8.承插连接：用于给水及排水铸铁管及管件的连接。　　法兰连接　　　　　　螺纹连接　　　　承插连接　　　　沟槽（卡箍）连接　　　　　　卡套连接　　　　　　1.接头体；2.螺母；　　<3.卡套；4.管材　　卡压连接　　　　　　【例5】（2012真题）高层建筑铜制给水管道的连接方式可采用（　）。　　A.专用接头　　B.热熔连接　　C.黏结接口　　D.焊接连接　　E.法兰连接??『正确答案』AD 『答案解析』本题考查的是高层建筑管道常用的连接方法。铜管的连接可采用专用接头或焊接，也可采用螺纹卡套压接。参见教材P106。　　四、高层建筑管道施工技术要点　　1.安装原则是先排水，后给水，先管井内侧，后管井外侧。　　2.管道系统的试压和冲洗必须分层分系统进行。　　<3.排水管道安装要求：　　（2）生活污水塑料管道的坡度，管径50mm的最小坡度为12‰，管径75mm的最小坡度为8‰，管径110mm的最小坡度为6‰，管径125mm的最小坡度为5‰，管径160mm的最小坡度为4‰。　　（<3）排水塑料管必须按设计要求及位置装设伸缩节。　　（6）排水通气管安装要求。不得与风道或烟道连接。通气管应高出屋面<300mm，但必须大于最大积雪厚度；在通气管出口4m以内有门、窗时，通气管应高出门、窗顶600mm或引向无门、窗一侧；在经常有人停留的平屋顶上，通气管应高出屋面2m，并应根据防雷要求设置防雷装置；屋顶有隔热层应从隔热层板面算起。　　【例6】（2012真题）高层建筑排水通气管的安装要求有（　）。　　A.通气管应高出斜顶屋面0.<3m　　B.在经常有人停留的平顶屋面，通气管应高出屋面2m　　C.通气管应与风道或烟道连接　　D.通气管应按防雷要求设置防雷装置　　E.高出屋顶的通气管高度必须大于最大积雪高度??『正确答案』BDE『答案解析』本题考查的是排水管道安装要求。选项A的正确描述为“通气管应高出屋面<300mm”；选项C的正确表述是“通气管道不得与风道或烟道连接”；参见教材P107。　　（7）通向室外的排水管，穿过墙壁或基础必须下返时要求。应采用45°三通和45°弯头连接，并应在垂直管段顶部设置清扫口；通向室外排水检查井的排水管，井内引入管应高于排出管或两管顶相平，并有不小于90° 的水流转角，如跌落差大于<300mm可不受角度限制。　　（8）用于室内排水的水平管道与水平管道、水平管道与立管的连接要求。应采用45°三通或45°四通和90°斜三通或90°斜四通。立管与排出管端部的连接，应采用两个45°弯头或曲率半径不小于4倍管径的90°弯头。　　【例7】（2014一级真题）用于室内排水的立管与排出管端部的连接应采用（　）。　　A.90°斜四通　　B.两个45°弯头　　C.45°弯头　　D.90°斜三通??『正确答案』B『答案解析』本题考查的是排水管道安装要求。室内排水的立管与排出管端部的连接，应采用两个45°弯头或曲率半径不小于4倍管径的90°弯头。参见教材P107。　　4.热水管道安装要求　　（4）热水供应管道应尽量利用自然弯补偿热伸缩，直线段过长则应设置补偿器，补偿器型式、规格、位置应符合设计要求，并按有关规定进行预拉伸。　　（5）热水供应系统安装完毕，管道保温之前应进行水压试验。试验压力应符合设计要求。当设计未注明时，热水供应系统水压试验压力应为系统顶点的工作力加O.1MPa，同时在系统顶点的试验压力不小于0.<3MPa。　　5.采暖管道安装要求　　（1）程序：安装准备→预制加工→卡架安装→干管安装→立管安装→支管安装→采暖器具安装→试压→冲洗→防腐→保温→调试。　　（2）无热伸长管道的吊架、吊杆应垂直安装。有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。　　（<3）套管安装：管道穿过墙壁和楼板，应设置金属或塑料套管。安装在楼板内的套管，其顶部应高出装饰地面20mm,安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平;安装在墙壁内套管其两端与饰面相平。穿过楼板的套管与管道之间缝隙，应用阻燃密实材料和防水油膏填实，端面光滑。 　　（4）采暖管道安装坡度应符合设计及规范的规定。例如：汽、水同向流动的热水采暖管道和汽、水同向流动的蒸汽管道及凝结水管道，坡度应为<3‰，不得小于2‰。汽、水逆向流动的热水采暖管道和汽、水逆向流动的蒸汽管道，坡度不应小于5‰。散热器支管的坡度应为1%，坡度朝向应利于排气和泄水。　　【例8】（2011真题）高层建筑中要求安装坡度应为<3‰、不得小于2‰的管道有（　）　　A.汽水同向流动的热水采暖管道　　B.汽水同向流动的蒸汽管道　　C.汽水逆向流动的热水采暖管道　　D.凝结水管道　　E.散热器支管??『正确答案』ABD『答案解析』本题考查的是采暖管道安装要求。汽、水同向流动的热水采暖管道和汽、水同向流动的蒸汽管道及凝结水管道，坡度应为<3‰，不得小于2‰。参见教材P108。　　8.机房、泵房管道安装前检查。详细检查设备本体进出口管径、标高、连接方法等情况，经验证无误后方可配管。　　五、高层建筑管道施工应注意的问题　　1.泵类设备在采购和安装时应认真核定设备型号、参数。如水泵的流量、扬程、水泵配用电机功率等，以免错用后达不到设计要求或不能满足使用需要。　　2.安装给水排水及室内雨水管道时，应在结构封顶并经初沉后进行施工。　　<3.高层建筑雨水管一般要用给水铸铁管。　　4.管道安装后要有可靠的防水措施。　　5.高层建筑的雨水系统可用镀锌焊接钢管，超高层建筑的雨水系统应采用镀锌无缝钢管。高层和超高层建筑的重力流雨水管道系统可采用球墨铸铁管。　　2H<314020　建筑电气工程施工技术　　建筑电气工程是量大面广的用电工程，有着概率较高的、潜在的、危及人身安全的触电、火灾危险性。　　　　2H<314021　建筑电气工程的组成和施工程序　　一、建筑电气工程组成 　　建筑电气工程由室外电气、变配电、供电干线、电气动力、电气照明、备用电源和不间断电源、防雷及接地等工程组成。　　2.变配电工程组成　　变压器、高压开关柜、成套配电柜、控制柜安装，裸母线、母线槽安装，电缆敷设等。　　4.电气动力工程组成　　动力配电柜、控制柜（屏、台）安装、电动机和电加热器等电气动力设备检测、试验和空载试运行等。　　5.电气照明工程组成　　照明配电箱安装，线槽配线，导管配线，槽板配线，钢索配线，普通灯具安装，专用灯具安装，插座、开关、风扇安装，照明通电试运行等。　　7.防雷及接地工程组成　　接地装置、避雷装置安装，建筑物等电位连接等。　　接闪器（避雷针、避雷带、避雷网、均压环、避雷线）、引下线、接地装置（接地体、接地干线）　　【例1】（2012真题）高层建筑物中常用的防雷接闪器有（　）。　　A.引下线　　B.避雷针　　C.均压环　　D.避雷网　　E.接地体??『正确答案』BCD『答案解析』本题考查的是建筑电气工程组成。接闪器包括避雷针、避雷带、避雷网、避雷线、均压环。参见教材P109。　　二、建筑电气工程施工程序　　（一）建筑电气工程的质量要求　　（1）在安装就位前要认真检查核对被安装的设备、器具和材料。其规格、型号和性能，必须符合施工设计图纸的要求。　　（<3）布线系统敷设的方式、敷设的部位、敷设的路径，应符合施工设计图纸要求，固定的方法、固定用的器材及其位置的确定，应符合相关规范的规定。　　（4）导电连接的质量判定方法：带有接头或接点的导体电阻值必须等于或小于不带接头或接点的同样长度的导体电阻值。对有绝缘层的导体应恢复绝缘护层，其绝缘强度不应低于原来的绝缘强度。　　（5）凡是非带电的裸露可接近的金属部分均必须接地（接PE线）。接地连接可靠，不能因建筑物构筑物的维修而导致接地连接中断。接地连接的末端支线不允许串联连接。 　　（6）整个建筑物的接地系统（体）可能为防雷接地、工作接地、保护接地、抗干扰接地等所共用，也可能分别设置。如为共用接地系统，则要审阅不同专业的相关图纸对接地装置接地电阻值的规定，以满足最小值要求为准。　　（8）交接试验。是建筑电气工程安装结束后全面检测测试的重要工序，以判定工程是否符合规定要求，是否可以通电投入运行。只有交接试验合格，建筑电气工程才能受电试运行。　　（三）建筑电气工程各组成部分的施工程序　　1.变配电工程的施工程序　　（1）成套配电柜（开关柜）的安装顺序：开箱检查→二次搬运→安装固定→母线安装→二次小线连接→试验调整→送电运行验收。　　（2）变压器的施工顺序：开箱检查→变压器二次搬运→变压器安装→附件安装→变压器检查及交接试验→送电前检查→送电运行验收。　　2.供电干线的施工程序　　电缆敷设施工程序：电缆验收→电缆搬运→电缆绝缘测定→电缆盘架设电缆敷设→挂标志→质量验收。　　<3.电气动力工程的施工程序　　动力设备的施工程序：设备开箱检查→安装前的检查→电动机安装、接线→电机干燥→控制、保护和起动设备安装→送电前的检查→送电运行。　　4.电气照明工程的施工程序　　照明灯具的施工程序：灯具开箱检查→灯具组装→灯具安装接线→送电前的检查→送电运行。　　5.室内配线的施工程序　　（1）明配管施工程序：测量定位→支架制作、安装→导管预制→导管连接→接地线跨接→刷漆。　　（2）暗管敷设施工程序：测量定位→导管预埋→导管连接固定→接地跨接→刷漆。　　6.防雷、接地装置的施工程序　　接地体安装→接地干线安装→引下线敷设→均压环安装→避雷带（避雷针、避雷网）安装。　　【例2】（2011真题）建筑电气装置施工中，成套配电柜安装固定后的紧后工序是（　）。　　A.开箱检查　　B.母线安装　　C.调整试验　　D.送电运行??『正确答案』B『答案解析』本题考查的是成套配电柜的安装顺序。开箱检查→二次搬运→安装固定→母线安装→二次小线连接→试验调整→送电运行验收。参见教材P110-111。 　　【例<3】（2014真题）下列室内配线施工中，属于镀锌钢管明配的工序有（　）。　　A.测量定位　　B.支架安装　　C.钢管预埋　　D.钢管连接　　E.管内穿线??『正确答案』ABD『答案解析』本题考查的是明配管施工程序。测量定位→支架制作、安装→导管预制→导管连接→接地线跨接→刷漆，选项C属于暗管敷设程序；选项E也不属于明配管施工程序。参见教材P111。　　　　2H<314022　防雷和接地装置的施工技术要求　　一、防雷装置的施工技术要求　　（一）避雷针的施工技术要求　　（1）避雷针材料要求。一般用镀锌（或不锈钢）圆钢和管壁厚度不小于<3mm镀锌钢管（或不锈钢管）制成。　　（2）避雷针与引下线之间的连接应采用焊接。避雷针的引下线及接地装置使用的紧固件，都应使用镀锌制品。　　（4）建筑物上的避雷针应和建筑物的防雷金属网连接成一个整体。独立避雷针设置独立的接地装置时，其接地装置与其他接地网的地中距离不应小于<3m。　　（二）避雷带（网）的施工技术要求　　（1）避雷带应热镀锌。避雷带一般使用40mm×4mm镀锌扁钢，或12mm镀锌圆钢制作。　　（2）避雷带在女儿墙和屋顶上明敷时应平直，高度统一，预埋的支持件应成一直线。　　（<3）避雷带之间的连接应采用搭接焊接。　　（4）避雷带的搭接长度应符合规定。　　（5）建筑屋顶避雷网格的间距应按设计规定。如果设计无要求时，应按如下要求施工：一类防雷建筑的屋顶避雷网格间距为5m×5m；二类防雷建筑的为10m×10m。三类防雷建筑的为20m×20m。　　（6）建筑物屋顶上的金属导体都必须与避雷带连接成一体。如铁栏杆、钢爬梯、金属旗杆、透气管、金属柱灯、冷却塔等。 　　（三）均压环的施工技术要求　　均压环是高层建筑为防侧击雷而设计的环绕建筑物周边的水平避雷带。　　（1）建筑物的均压环从哪一层开始设置、间隔距离、是否利用建筑物圈梁主钢筋等应由设计确定。如果设计不明确，当建筑物高度超过<30m时，应在建筑物<30m以上设置均压环。建筑物层高小于等于<3m的每二层设置一圈均压环；层高大于<3m的每层设置一圈均压环。　　（2）均压环可利用建筑物圈梁的两条水平主钢筋，圈梁主钢筋小于12mm的,可用其四根水平主钢筋。　　（<3）用作均压环的圈梁钢筋或扁钢应与避雷引下线（钢筋或扁钢）连接，与避雷引下线连接形成闭合通路。　　（四）防雷引下线的施工技术要求　　（1）建筑物外立面防雷引下线明敷时要求。一般使用40mm×4mm镀锌扁钢沿外墙引下，在距地1.8m处做断接卡子。　　（2）建筑物外立面防雷引下线暗敷时要求。是利用建筑物外立面混凝土柱内的两根主钢筋作防雷引下线，并在离地0.5m处做接地测试点。　　（<3）引下线的间距应由设计确定。如果设计不明确时，可按规范要求确定，第一类防雷建筑的引下线间距不应大于12m。第二类防雷建筑的引下线间距不应大于18m，第三类防雷建筑的引下线间距不应大于25m。　　防雷保护装置组成　　　　二、接地装置的施工技术要求　　接地装置包括接地体（极）和接地线两部分，接地线又可分为接地干线和接地支线两部分。　　（一）接地体的施工技术要求　　1.人工接地体（极）的施工技术要求　　按材料分：人工接地体有金属接地体和非金属接地体（接地模块）。　　按施工方式分：接地体有垂直接地体和水平接地体。　　（1）金属接地体（极）的施工技术要求　　1）垂直埋设的金属接地体一般采用镀锌角钢、镀锌钢管、镀锌圆钢等。　　埋设后接地体的顶部距地面不小于0.6m，为减小相邻接地体的屏蔽效应，接地体的水平间距应不小于5m。　　2）水平埋设的接地体通常采用镀锌扁钢、镀锌圆钢等。　　<3）接地体连接应牢固可靠，应用搭接焊接。　　2.自然接地体的施工技术要求　　利用建筑底板钢筋做水平接地体、利用工程桩钢筋做垂直接地体。　　自然接地体应在不同两点及以上与接地干线或接地网相连接。　　<3.接地体施工的注意事项 　　接地体要有足够的机械强度，接地体与接地干线的连接，应采用可拆卸的螺栓连接点，以便测量电阻。在接地体施工结束后，应及时测量接地电阻，其值应符合规定要求。接地电阻一般用接地电阻测量仪测量。电气设备的独立接地体，其接地电阻应小于4Ω，共用接地体电阻应小于1Ω。　　【例4】（2014一级真题）常用作垂直埋设的人工接地体有（　）。　　A.镀锌角钢　　B.镀锌钢管　　C.镀锌圆钢　　D.底板钢筋　　E.桩基钢筋??『正确答案』ABC『答案解析』本题考查的是接地体的施工技术要求。垂直埋设的金属接地体一般采用镀锌角钢、镀锌钢管、镀锌圆钢等；选项DE属于自然接地体。参见教材P11<3、P114。　　2H<3140<30　通风与空调工程施工技术　　通风与空调工程分为20个子分部工程，包括：送排风系统、防排烟系统、除尘系统、空调系统、净化空调系统、制冷设备系统、空调水系统设备自控系统等。　　　　2H<3140<31　通风与空调工程的组成和施工程序　　一、通风与空调系统的类别　　（一）通风系统的类别　　（二）空调系统的类别　　（1）空调系统按空气处理设备的设置分：集中式、半集中式、全分散式系统。　　（<3）按集中系统处理的空气来源分：封闭式、直流式和混合式系统。　　（4）按风管中空气流速分：低速系统和高速系统。低速系统民用建筑主风管风速低于10m/s，工业建筑主风管风速低于15m/s；高速系统民用建筑主风管风速高于10m/s，工业建筑主风管风速高于15m/s。　　分散式空调系统　　　　1—空调机组　　2—电加热器　　<3—送风口　　4—回风口　　5—新风口　　6—送风管道　　集中式空调　　　　1—新风调节阀2—过滤器<3—加热器4—喷淋室5—表冷器6—预加热器7—送风机8—送风管9—诱导器10—冷水机组11—消声器12—冷却水泵1<3—冷却塔14—一次水泵15—热交换器16—热媒17—二次水泵　　二、通风与空调系统的组成　　（一）通风系统的组成 　　通风系统的组成一般包括：进气处理设备，如空气过滤设备、热湿处理设备和空气净化设备等；送风机或排风机；风道系统，如风管、阀部件、送风口、排风口、排气罩等；排气处理设备，如除尘器、有害气体净化设备、风帽等。　　通风系统示意图　　　　（二）空调系统的组成　　1.空气处理设备　　2.热源和冷源及其附属设备　　<3.空调风系统。由风机和风管系统组成。　　4.空调水系统。包括冷冻水（或热水）系统和冷却水系统。　　5.控制、调节装置。　　中央空调工作原理　　　　空调水系统　　　　三、通风与空调工程的施工程序　　（一）通风与空调工程的施工内容　　通风与空调工程的施工内容主要包括设备安装、风管制作与安装、水管安装、阀部件的制作与安装、防腐与绝热、检测与试验、自控系统的安装、系统试运行与调试等。　　（二）通风与空调工程施工程序　　1.通风与空调工程的施工程序。一般是：施工准备→风管及部件加工→风管及部件的中间验收→风管系统安装→风管系统严密性试验→空调设备安装→空调水系统安装→管道严密性及强度试验→管道冲洗→管道防腐与绝热→风管系统测试与调整→空调系统试运行及调试→竣工验收→空调系统综合效能测试。　　2.通风与空调设备的安装　　（1）通风与空气处理设备的安装应符合设备技术文件的规定和施工质量验收规范的要求。　　例如，在现场组装轴流风机的叶片时，若各叶片的角度不符合设备的技术文件的规定；将影响风机的出口风压和风量，叶片角度组装得不一致，将造成风机运转产生脉动现象。　　（4）风机安装前应检查电机接线正确，叶片转动灵活，无异常响动。风机落地安装应固定在隔振底座上，设置减振装置，风机吊装时，吊架及减振装置符合要求，风机与风管连接采用柔性短管。　　<3.系统的运行和调试　　通风与空调系统安装完毕投入使用前，必须进行系统的试运行与调试，包括设备的单机试运转与调试、系统无生产负荷下的联合试运行与调试。 　　（1）进行单机试运转及调试的设备。包括：冷冻水泵、热水泵、冷却水泵、轴流风机、离心风机、空气处理机组、冷却塔、风机盘管、电制冷（热泵）机组、吸收式制冷机组、水环热泵机组、风量调节阀、电动防火阀、电动排烟阀、电动阀等。设备单机试运转安全保证措施要齐全、可靠，并有书面的安全技术交底。　　（2）通风与空调系统无生产负荷的联合试运行及调试，应在设备单机试运转合格后进行。通风系统的连续试运行应不少于2h，空调系统带冷（热）源的连续试运行应不少于8h。联合试运行及调试不在制冷期或采暖期时，仅做不带冷（热）源的试运行及调试，并在第一个制冷期或采暖期内补作。　　（<3）系统无生产负荷下的联合试运转与调试应包括的内容：　　1）监测与控制系统的检验、调整与联动运行。　　2）系统风量的测定和调整（通风机、风口、系统平衡）。系统总风量实测值与设计风量的偏差允许值不应大于10%;系统经平衡调整，各风口或吸风罩的总风量与设计风量的允许偏差不应大于15%。　　<3）空调水系统的测定和调整。空调冷热水、冷却水总流量测试结果与设计流量的偏差不应大于10%，各空调机组盘管水流量经调整后与设计流量的偏差不应大于20%。　　4）室内空气参数的测定和调整。　　5）防排烟系统测定和调整。防排烟系统测定风量、风压及疏散楼梯间等处的静压差，并调整至符合设计与消防的规定。　　【例1】（2014一级真题）空调系统中，应进行单机试运转调试的设备有（　）。　　A.空气处理机组　　B.板式换热器　　C.分集水器　　D.电动排烟阀　　E.热泵机组??『正确答案』ADE『答案解析』本题考查的是系统的运行及调试。进行单机试运转及调试的设备主要有四类：泵类、风机设备、机组类、阀门类等。参见教材P119。　　　　2H<3140<32　风管系统的施工技术要求　　一、风管系统的分类和组成　　（一）风管系统的分类　　风管系统按工作压力（P）划分：低压系统　　（P≤500Pa）、中压系统（500＜P≤1500Pa）与高压系统（P＞1500Pa）三个类别。针对不同工作压力的风管，其制作、安装和严密性试验等方面的技术要求不同。 　　二、通风空调风管系统的技术要求　　（一）风管系统制作的一般要求　　（1）风管系统的制作与安装，应按照被批准的施工图纸、合同约定或工程洽商记录、相关的施工方案及标准规范的规定进行。　　（2）制作风管所采用的板材、型材以及其他成品材料，应符合国家相关产品标准的规定及设计要求，并具有相应的出厂检验合格证明文件。　　例如，复合风管板材的覆面材料必须为不燃材料，具有保温性能的风管内部绝热材料应不低于难燃B1级。风管制作所采用的连接件均为不燃或难燃B1级材料。风管所使用板材的规格应符合要求。防排烟系统风管的耐火等级应符合设计规定，风管的本体、框架、连接固定材料与密封垫料，阀部件、保温材料以及柔性短管、消声器的制作材料，必须为不燃材料。排烟系统风管板材厚度若设计无要求，可按高压系统风管板厚选择。　　（4）金属风管板材的拼接采用咬口连接、铆接、焊接连接等方法，风管与风管连接采用法兰连接、薄钢板法兰连接等。板材连接缝应该达到缝线顺直、平整、严密牢固、不露保温层，满足和结构连接的强度要求。　　（5）风管的加固措施。针对其工作压力等级、板材厚度、风管长度与断面尺寸，采取相应的加固措施。风管可采用管内或管外加固件、管壁压制加强筋等形式进行加固。矩形风管加固件宜采用角钢、轻钢型材或钢板折叠；圆形风管加固件宜采用角钢。　　（6）矩形内斜线和内弧形弯头应设导流片，以减少风管局部阻力和噪声。　　　　风管　　　　　　【例2】（2009真题）排烟系统的风管板材厚度若设计无要求时，可按（　）系统风管板厚选择。　　A.负压　　B.低压　　C.中压　　D.高压??『正确答案』D『答案解析』本题考查的是风管系统制作的一般要求。排烟系统风管板材厚度若设计无要求，可按高压系统风管板厚选择。参见教材P120。　　（二）风管系统的安装要点 　　（1）风管安装前检查。应清理安装部位或操作场所中的杂物，检查风管及其配件的制作质量、风管支、吊架的制作与安装质量。　　例如，切断支、吊、托架的型钢及其开螺孔应采用机械加工，不得用电气焊切割；支、吊架不宜设置在风口、阀门、检查门及自控装置处。　　（<3）风管安装就位的程序通常为先上层后下层，先主干管后支管，先立管后水平管。就位时应注意，例如：采用吊装组对风管时，应加强表面的保护，注意吊点受力重心，保证吊装稳定、安全和风管不产生扭曲、弯曲变形等，必要时应采取防止变形的措施。　　（4）风管穿过需要封闭的防火防爆楼板或墙体时采取的措施。应设钢板厚度不小于1.6mm的预埋管或防护套管，风管与防护套管之间应采用不燃柔性材料封堵。　　（三）风管的检验与试验　　（1）风管系统安装后，必须进行严密性检验，主要检验风管、部件制作加工后的咬口缝、铆接孔、风管的法兰翻边、风管管段之间的连接严密性，检验以主、干管为主，检验合格后方能交付下道工序。　　（2）风管系统的严密性检验，在加工工艺得到保证的前提下，不同工作压力的风管系统，采用不同的方式：低压风管系统可采用漏光法检测，中压系统应在漏光法检测合格后，再进行漏风量测试的抽检；高压系统全数进行漏风量测试。　　【例<3】（2012真题）风管制作安装完成后，必须对风管的（　）进行严密性检验。　　A.板材　　B.咬口缝　　C.铆接孔　　D.法兰翻边　　E.管段接缝??『正确答案』BCDE『答案解析』本题考查的是风管的检验与试验。风管系统安装后，必须进行严密性检验，主要检验风管、部件制作加工后的咬口缝、铆接孔、风管的法兰翻边、风管管段之间的连接严密性参见教材P121。　　（五）风管系统的运行与调试　　通风与空调工程安装完毕，施工单位必须进行系统的测定和调整（简称调试）。交工前，施工单位应配合建设单位进行生产负荷的空调系统综合效能试验的测定与调整，使其达到室内环境的要求。 　　（1）通风空调工程调试的工艺流程。组织现场调试小组→调试准备及现场勘测→系统调试前的各项检查→系统的风量和水量测定与调整→通风空调系统设备单机试运转及调整→楼宇及消防自控系统相关设备检查→空调及通风单体设备自控调试→空调及通风、防排烟系统自控联动调试→系统无生产负荷联合试运转及调试→资料整理及移交。　　（2）系统调试前的准备工作。包括：编制运转调试方案并经批准；组成调试小组；熟悉、了解空调系统以及相关技术参数、调试方法与手段、各种仪器仪表的使用，以及调试环境等；对系统的设备进行检查和试运转，确认设备的工作状态正常、工作能力能达到设计要求；配合电气及自动控制专业工程完成电气检查与校核；所使用的仪器仪表应在检定周期内，其精度等级及最小分度值应能满足测定的要求等。　　（<3）系统调试的主要内容。包括：风量测定与调整、单机试运转、系统无生产负荷联合试运转及调试。空调系统带冷（热）源的正常联合试运转应视竣工季节与设计条件做出决定。　　例如，夏季可仅做带冷源试运转，冬期仅做带热源试运转。施工单位通过系统无生产负荷联合试运转与调试后，即可进入竣工验收。　　（4）通风与空调工程带生产负荷的综合效能试验与调整，应在已具备生产试运行的条件下进行，由建设单位负责，设计、施工单位配合。综合效能试验测定与调整的项目，应由建设单位根据工程性质、生产工艺的要求进行确定。　　（六）通风与空调工程施工现场配合　　（1）通风与空调工程施工中应注意与土建工程、装饰装修工程、机电安装其他专业工程以及设备供应商的协调配合。　　（2）协调配合内容。例如，配合土建预留、预埋时，注意预留孔、洞的形状、尺寸及位置，预埋件的位置和尺寸等；各类管线的综合布置及施工顺序的确定；及时为电气专业提供有关设备的电气参数、控制点及控制要求等数据；安装风机盘管、风口（包括送、回风口及新风入口等）及开设检修门时，注意对装饰装修工程的成品保护；及时向设备供应商提供设备到货时间、安装要求及相应数据等。　　【例4】（201<3真题）通风与空调施工中，安装单位应承担的协调配合工作有（　）。　　A.向设备供应商提供设备到货时间　　B.与装饰单位协调风口开设位置　　C.向电气单位提供设备的电气参数 　　D.复核及整改土建施工完毕的预留孔洞尺寸　　E.负责各机电专业管线综合布置的确定??『正确答案』AC『答案解析』本题考查的是通风与空调工程施工现场配合。选项B的正确描述为“与装饰单位协调的是对成品的保护”；选项D并未强调复核与整改；选项E并未强调‘负责’。参见教材P122。　　三、洁净空调工程施工技术　　（二）洁净度等级　　现行规范规定了N1级至N9级的9个洁净度等级。　　（三）洁净空调系统的施工要点　　1.风管制作的技术要点　　洁净空调系统的风管与一般通风空调系统的风管区别，主要是对风管表面的清洁程度和严密性有更高的要求。　　（1）洁净空调系统制作风管的刚度和严密性，均按高压和中压系统的风管要求进行。其中洁净度等级N1级至N5级的，按高压系统的风管制作要求；N6级至N9级的按中压系统的风管制作要求。　　（<3）风管不得有横向接缝，尽量减少纵向拼接缝。矩形风管边长不大于800mm时，不得有纵向接缝。风管的所有咬口缝、翻边处、铆钉处均必须涂密封胶。　　4.洁净空调工程调试要点　　洁净空调工程调试包括：单机试运转，试运转合格后，进行带冷（热）源的不少于8h的系统正常联合试运转；系统的调试应在空态或静态下进行，其检测结果应全部符合设计要求。　　洁净空调工程综合性能全面评定由建设单位负责，设计与施工单位配合。综合性能全面评定的性能检测应由有检测经验的单位承担。　　2H<314040　建筑智能化工程施工技术　　　　2H<314041　建筑智能化工程的组成和施工程序　　一、建筑智能化工程的组成　　建筑智能化工程分为19个子分部工程：通信网络系统，办公自动化系统，建筑设备自动监控系统，火灾自动报警及消防联动系统，安全防范管理系统，综合布线系统，智能化系统集成，防雷及接地等。　　（四）火灾自动报警及消防联动系统的组成 　　火灾自动报警及消防联动系统由火灾探测器、输入模块、报警控制器、联动控制器与控制模块等组成。主要功能为火灾参数的检测，火灾信息的处理与自动报警，消防设备联动与协调控制，消防系统的计算机管理等。　　（五）安全防范管理系统的组成　　建筑的安全防范系统是为保障人身和财产的安全，运用计算机通信、电视监控及入侵报警等技术形成的综合安全防范体系。包括：门禁系统、入侵报警系统、电视监控系统的组成、巡更系统、停车场自动管理系统。　　（六）建筑设备自动监控系统的组成（BAS）　　建筑设备自动监控系统主要由中央工作站计算机、现场控制器、传感器、执行器等设备及相应的软件组成。对建筑物内空调通风、给水排水、变配电和照明等设备进行监测、控制及自动化管理。使设备安全、可靠运行，提供节能及舒适的生活和工作环境。　　<3.检测元件　　（1）电量变送器：常用的电量变送器有电压、电流、频率、有功功率、功率因数变送器等。电量变送器均将各自的参数变换为0～10VDC（4～20mA）电信号输出。　　（2）非电量传感器：有温度、湿度、压力、液位和流量传感器等。　　1）温度传感器常用的有风管型和水管型两种。由传感元件和变送器组成，以热电阻或热电偶作为传感元件，有1KΩ镍电阻、1KΩ和100Ω铂电阻等类型，通过变送器将其与温度变化成比例的阻值信号转换成的0～10VDC（4～20mA）电信号。　　<3）压力、压差传感器将流体压力转换为0～10VDC（4～20mA）电气信号。　　4）压差开关是随着空气或液体的压差引起开关动作的装置。　　例如，压差开关可用于监视风机运行状态和过滤网阻力状态的监测。　　6）空气质量传感器可监测空气中的烟雾、CO、C02、丙烷等多种气体含量，以0～10VDC输出或以干接点报警信号输出。　　4.执行元件　　监控系统中主要的执行元件是控制管道阀门的电磁阀和电动调节阀，控制风管风阀的电动风门驱动器等。　　（2）电动调节阀由驱动器和阀体组成，将电信号转换为阀门的开度。电动执行机构输出方式有直行程、角行程和多转式类型，分别同直线移动的调节阀、旋转的蝶阀、多转的调节阀等配合工作。　　（<3）电动风门驱动器用来调节风门，以达到调节风管的风量和风压。技术参数有输出力矩、驱动速度、角度调整范围、驱动信号类型等。　　（八）建筑智能化系统集成 　　建筑智能化系统集成以建筑设备自动监控系统为基础。采用接口和协议的方式，把火灾报警及消防联动、安全防范管理等系统集成在建筑设备自动监控系统中进行管理。　　【例1】（201<3一级真题）调节阀中的电动执行机构的输出方式有（　）。　　A.直行程　　B.角行程　　C.步进式　　D.开关式　　E.多转式??『正确答案』ABE『答案解析』本题考查的是建筑设备自动监控系统的组成。电动执行机构输出方式有直行程、角行程和多转式类型。参见教材P127。　　二、建筑智能化工程的施工程序　　1.施工准备　　建筑智能化工程实施界面的确定，贯彻于施工图深化、设备采购、工程施工、检测验收的全过程中。　　施工前应做好工序交接工作，做好与建筑结构，建筑装饰，建筑给水排水，建筑电气，采暖、通风与空调和电梯等工程的协调工作。　　2.施工图深化　　从其他施工图中了解建筑的基本情况、建筑设备的位置、控制方式和技术要求等资料，然后针对智能化工程进行施工图深化。　　（1）建筑智能化设备的选择应根据工程管理的特点、监控的要求以及监控的分布等，确定系统的整体结构，然后进行设备产品选择。　　（2）建筑智能化设备选择时考虑的因素：设备产品的品牌和生产地，应用实践以及供货渠道和供货周期；设备产品支持的系统规模及监控距离；设备产品的网络性能及标准化程度等信息。　　<3.设备、材料采购和验收　　例如，空调工程承包方提供空调设备时，应同时提供满足监测和控制要求的通信协议和接口。监控系统工程承包方应提供的设备有温度、流量、压差与压力传感器、压差开关等设备及相应的应用软件等。　　建筑设备监控系统与变配电设备、发电机组、冷水机组、热泵机组、锅炉和电梯等大型建筑设备实现接口方式的通信，必须预先约定通信协议。如果建筑设备监控系统和大型设备的控制系统都具有相同的通信协议和标准接口，就可以直接进行通信。当设备的控制采用非标准通信协议时，则需要设备承包方提供数据格式，由建筑设备监控系统承包方进行转换。 　　4.线路敷设　　1）线缆敷设前，应做外观及导通检查。用500V兆欧表测量绝缘电阻，其电阻值不应小于国家标准。　　2）线路应按最短路径集中敷设，横平竖直，整齐美观，不宜交叉。　　<3）线路不应有中间接头，当无法避免时，应在分线箱或接线盒内接线，接头宜采用压接。　　4）线路敷设完毕，应进行校验及标号，并再次作外观及导通检查。　　6.智能化系统检测　　（1）由工程建设单位（或工程承包方）向检测机构申请系统检测，在办理检测委托手续时，应向检测机构递交系统竣工文件（包括设备技术文件）、系统试运行报告、工程合同技术文件、系统设计文件等。　　（<3）在进行系统检测时，还应提供相关记录。设备进场检验记录、隐蔽工程验收报告、工程安装质量和观感质量验收记录、设备及系统自检记录、系统试运行记录等。　　7.系统竣工验收　　（1）系统竣工验收顺序。应按“先产品，后系统；先各系统，后系统集成”的顺序进行。　　（2）各系统竣工验收条件。系统安装、检测、调试完成后，已进行了规定时间的试运行；已提供了相应的技术文件和工程实施及质量控制记录。　　2H<314042　智能化系统设备元件安装技术　　一、建筑设备自动监控系统安装技术　　2.现场控制器安装技术　　现场控制器与各类监控点的连接，模拟信号应采用屏蔽线，且在现场控制器侧一点接地。数字信号可采用普通线材，在强干扰环境中或远距离传输时，宜选用光纤。　　<3.探测、测量元件的安装技术　　各类探测器的安装，应根据产品的特性及保护警戒范围的要求进行安装。各类传感器的安装位置应装在能正确反映其检测性能的位置，并便于调试和维护。　　（1）温、湿度传感器安装技术　　2）传感器至现场控制器之间的连接应尽量减少因接线引起的误差，镍温度传感器的接线电阻应小于<3Ω，铂温度传感器的接线电阻应小于1Ω。　　<3）风管型温、湿度传感器的安装应在风管保温层完成后进行。　　4）水管型温度传感器的安装开孔与焊接工作，必须在管道的压力试验、清洗、防腐和保温前进行，且不宜在管道焊缝及其边缘上开孔与焊接。　　（<3）电磁流量计安装技术　　1）电磁流量计应安装在流量调节阀的上游，流量计的上游应有10倍管径长度的直管段，下游段应有4～5倍管径长度的直管段。 　　2）电磁流量计在垂直管道安装时，液体流向自下而上。水平安装时必须使电极处在水平方向，以保证测量精度。　　<3）电磁流量计和管道之间应连接成等电位并可靠接地。　　【例2】（2014一级真题）入侵报警探测器的安装位置和安装高度应根据（　）。　　A.产品特性　　B.警戒范围　　C.环境影响　　D.尺寸大小　　E.支架底座??『正确答案』AB（C）『答案解析』本题考查的是建筑设备自动监控系统安装技术。各类探测器的安装，应根据产品的特性及保护警戒范围的要求进行安装，按照二级教材选择AB即可；（而一级教材中还有‘环境影响’这一项，因此按照一级教材应该选择ABC）参见教材P1<30。　　4.执行、控制设备的安装技术　　（1）电磁阀安装技术　　1）电磁阀安装前应按说明书规定检查线圈与阀体间的电阻，宜进行模拟动作试验。　　2）电磁阀的口径与管道口径不一致时，应采用异径管件，电磁阀口径一般不应低于管道口径的两个等级。　　（2）电动调节阀安装技术　　电动阀门驱动器的行程、压力和最大关紧力（关阀的压力）必须满足设计要求。在安装前宜进行模拟动作和压力试验。　　（<3）电动风门驱动器安装技术　　风阀控制器安装前应检查线圈和阀体间的电阻、供电电压、输入信号等是否符合要求。宜进行模拟动作检查。　　【例<3】（2012真题）智能化系统的风阀控制器安装前，应检查的内容有（　）。　　A.输出功率　　B.线圈电阻　　C.供电电压　　D.驱动方向　　E.输入信号??『正确答案』BCE 『答案解析』本题考查的是执行、控制设备的安装技术。风阀控制器安装前应检查线圈和阀体间的电阻、供电电压、输入信号等是否符合要求。宜进行模拟动作检查。参见教材P1<32。　　二、建筑智能化系统检测技术　　<3.综合布线系统检测　　综合布线系统性能检测，光纤布线应全部检测，双绞线布线以不低于10%的比例进行随机抽样检测，抽样点必须包括最远布线点。　　例如，光缆到施工现场时，要测试光纤衰减常数和光纤长度。　　6.建筑设备自动监控系统检测　　智能化监控设备安装后，系统承包商要对传感器、执行器、控制器及系统功能进行现场测试。　　空调与通风系统检测：对风阀的自动调节来控制空调系统的新风量以及送风量的大小；对水阀的自动调节来控制送风温度（回风温度）达到设定值；对加湿阀的自动调节来控制送风相对湿度（回风相对湿度）达到设定值；对过滤网的压差开关报警信号来判断是否需要清洗或更换过滤网；监控风机故障报警及相应的安全连锁控制。　　7.系统集成的检测　　1）系统集成的检测应在各个子系统检测合格，系统集成完成调试并经过1个月试运行后进行。　　2）系统集成检测应检查系统的接口、通信协议和传输的信息等是否达到系统集成要求。　　　　2H<314050　消防工程施工技术　　　　2H<314051　消防工程的组成和施工程序　　―、消防工程的组成　　1.水灭火系统的组成　　水灭火系统包括消火栓灭火系统和自动喷淋灭火系统，消火栓灭火系统由消火栓、水泵、水箱、水泵接合器及管网组成。自动喷淋灭火系统由洒水喷头、报警阀组、水流报警装置等组件，以及管道、供水设施组成；自动喷淋灭火系统又分为闭式自动喷淋灭火系统、雨淋喷淋灭火系统、水喷雾灭火系统等。　　<3.泡沬灭火系统的组成　　泡沫灭火系统包括：管道安装、阀门安装、法兰安装及泡沫发生器、混合储存装置安装等工程。　　7.消防联动设备的组成　　消防联动设备包括：防火门、防火卷帘门的控制，防排烟风机、排烟阀的控制，空调、通风设施的紧急停止，电梯控制监视。　　【例1】（2014真题）发生火灾警报后，需消防联动控制的有（　）。　　A.防火卷帘门　　B.火灾探测器　　C.消火栓按钮　　D.排烟风机　　E.电梯 ??『正确答案』ADE『答案解析』本题考查的是消防工程的组成。消防联动设备包括：防火门、防火卷帘门的控制，防排烟风机、排烟阀的控制，空调、通风设施的紧急停止，电梯控制监视。参见教材P1<35。　　二、消防工程施工程序　　1.水灭火系统施工程序　　消火栓系统施工程序：施工准备→干管安装→支管安装→箱体稳固→附件安装→管道试压、冲洗→系统调试。　　5.火灾自动报警及联动控制系统施工程序　　施工准备→导管、线槽敷设→线、缆敷设→绝缘电阻测试→设备安装→校线接线→单机调试→系统调试→验收。　　【例2】（2014一级真题）在消火栓系统施工中，消火栓箱体安装固定的紧后工序是（　）。　　A.支管安装　　B.附件安装　　C.管道试压　　D.管道冲洗??『正确答案』B『答案解析』本题考查的是消防工程的组成。消火栓系统施工程序：施工准备→干管安装→支管安装→箱体稳固→附件安装→管道试压、冲洗→系统调试。参见教材P1<35。　　　　2H<314052　消防工程的验收要求　　消防验收是一个针对性强的专项工程验收，验收的目的是检查工程竣工后其消防设施配置是否符合已获审核批准的消防设计的要求，验收的申报者和组织者是工程的建设单位，验收的主持者是监理单位，验收的操作指挥者是公安消防部门，验收的结果是判定工程是否可以投入使用或投入生产或需进行必要的整改。 　　一、消防工程验收的相关规定　　（一）《中华人民共和国消防法》和《建设工程消防监督管理规定》　　（2）国务院公安部门规定的大型的人员密集场所和其他特殊的建设工程，建设单位应当向公安消防部门申请消防验收；其他建设工程，建设单位在验收后应当报公安机关消防部门备案，公安消防部门应当进行抽查。　　（<3）依法应当进行消防验收的建设工程，未经消防验收或者消防验收不合格的，禁止投入使用；其他建设工程经依法抽查不合格的，应当停止使用。　　（二）消防设计审核的规定　　具有下列情形之一的场所，建设单位应当向公安机关消防机构申请消防设计审核，并在建设工程竣工后向出具消防设计审核意见的公安机关消防机构申请消防验收：　　1.人员密集场所的规定　　（1）建筑总面积大于20000m2的体育场馆、会堂，公共展览馆、博物馆的展示厅。　　（2）建筑总面积大于15000m2的民用机场航站楼、客运车站候车室、客运码头候船厅。　　（<3）建筑总面积大于10000m2的宾馆、饭店、商场、市场。　　2.特殊建设工程的规定　　（三）消防工程受理与验收　　（1）公安消防部门自受理消防验收申请之日起20个工作日内组织消防验收，并出具消防验收意见。　　（2）公安消防部门在10个工作日内进行消防安全检查，并在消防安全检查合格后7个工作日内签发《建筑工程消防验收意见书》。　　【例<3】（2011一级真题）下列场所的消防工程中，应该向公安消防机构申请消防设计审核的是（　）。　　A.建筑面积为15000m2的展览馆　　B.建筑面积为1<3000m2的客运车站　　C.建筑面积为12000m2的饭店　　D.建筑面积为10000m2的会堂??『正确答案』C『答案解析』本题考查的是消防设计审核的规定。对于选项AD的展览馆和会堂：建筑总面积应该大于20000m2；对于选项B的客运车站：建筑总面积应该大于15000m2；对于选项C的饭店：总面积大于10000m2即可，因此符合要求。参见教材P1<36。 　　二、消防工程验收条件和应提交的资料　　（一）消防工程验收的条件　　（1）技术资料应完整、合法、有效。　　（2）完成消防工程合同规定的工作量和变更增减的工作量，具备分部工程的竣工验收条件。　　（<3）单位工程或与消防工程相关的分部工程已具备竣工验收条件或已进行验收。　　（4）建设单位已经委托具备资格的建筑消防设施检测单位进行技术测试，并已取得检测资料。　　（5）施工单位应提交：竣工图、设备开箱记录、施工记录（包括隐蔽工程验收记录）、设计变更记录、调试报告、竣工报告。（一调试、两竣工、三记录）　　（6）建设单位应正式向当地公安消防部门提交申请验收报告并送交有关技术资料。　　（二）消防工程验收应提交的资料　　（1）建设单位应按《建设工程消防监督管理规定》的要求办理建设工程项目消防验收。　　（2）建设工程项目消防设施完工后，建设单位应委托具有资格的建筑消防设施检测单位进行消防设施检测，取得建筑消防设施检测报告。　　（<3）消防设施检测合格后，建设单位应向公安消防监督机构提出消防验收申请，填写“建筑工程消防验收申请表”，并组织消防验收，取得公安消防监督机构签发的建筑工程消防验收建议书。　　（4）建设单位申请消防验收应当提供下列材料　　1）建设工程消防验收申报表；　　2）工程竣工验收报告和有关消防设施的工程竣工图纸；　　<3）消防产品质量合格证明文件；　　4）具有防火性能要求的建筑构件、建筑材料、装修材料符合国家标准或者行业标准的证明文件、出厂合格证；　　5）消防设施检测合格证明文件；　　6）施工、工程监理、检测单位的合法身份证明和资质等级证明文件；　　7）建设单位的工商营业执照等合法身份证明文件；　　8）法律、行政法规规定的其他材料。　　【例4】（2011年真题）消防工程验收时，施工单位应提交的资料有（　）。　　A.竣工图　　B.隐蔽工程记录　　C.安全记录　　D.设备开箱记录　　E.验收记录??『正确答案』ABDE 『答案解析』本题考查的是消防工程验收的条件。施工单位应提交：竣工图、设备开箱记录、施工记录（包括隐蔽工程验收记录）、设计变更记录、调试报告、竣工报告。参见教材P1<37。　　三、消防工程验收的组织及验收程序　　1.消防工程验收的组织形式　　消防工程验收由建设单位组织，监理单位主持，公安消防部门指挥，施工单位（土建、装饰、管道、电气、通风空调、消防检测、调试等）具体操作，设计单位等参与。同时应组织防火监督检查、消防产品质量监督、灭火战训和建筑工程消防监督审核等部门的专业技术人员参加。　　2.验收程序　　验收顺序通常为验收受理、现场检查、现场验收、结论评定和工程移交等阶段。　　四、施工过程中的消防验收　　三种消防验收形式，即隐蔽工程消防验收、粗装修消防验收、精装修消防验收。　　（2）粗装修消防验收。房屋建筑主体工程已完成，消防工程的主要设施已安装调试完毕，仅留下室内精装修时，对安装的探测、报警、显示和喷头等部件的消防验收，称为粗装修消防验收。粗装修消防验收属于消防设施的功能性验收。验收合格后，建筑物尚不具备投入使用的条件。　　（<3）精装修消防验收。房屋建筑全面竣工，消防工程已按设计图纸全部安装完成各类元件、部件，对探测、报警、显示和喷头等部件的消防验收，如火灾报警探测器、疏散指示灯等，是准备投入使用前的验收，也即精装修消防验收。验收合格后房屋建筑具备投入使用条件。　　五、消防工程竣工验收备案　　（1）建设单位应当在取得施工许可、工程竣工验收合格之日起7日内，进行消防设计、竣工验收备案。　　　　2H<314060　电梯工程施工技术　　　　2H<314061　电梯工程的组成和施工程序　　一、电梯的组成　　（二）电梯的主要参数　　电梯的主参数包括额定载重量和额定速度。　　（三）电梯的组成　　从空间占位看，电梯一般由机房、井道、轿厢、层站四大部位组成。　　电梯安装工程是建筑安装工程的一个分部工程，它是由电力驱动的曳引式或强制式电梯安装，液压电梯安装和自动扶梯、自动人行道安装三个子分部工程组成。　　了解各分部所包含的分项。（三个子分部共同包含：‘设备进场验收、土建交接检验、整机安装验收’ 这三个分项。）　　【例1】（2014一级真题）电梯安装工程中，不属于自动扶梯分项工程的是（　）。　　A.设备进场验收　　B.土建交接检验　　C.质量监督检验　　D.整机安装验收??『正确答案』C『答案解析』本题考查的是电梯的组成。自动扶梯、自动人行道安装由设备进场验收、土建交接检验、整机安装验收等三个分项工程组成。参见教材P140。　　二、电梯的施工程序　　（一）电梯安装前应履行的手续和安全管理　　（1）施工前书面告知。电梯安装的施工单位应当在施工前将拟进行安装的电梯情况书面告知工程所在的直辖市或设区的市的特种设备安全监督管理部门，告知后即可施工。　　（2）书面告知应提交的材料。包括：《电梯安装告知书》；施工单位及人员资格证件；施工组织与技术方案；工程合同；安装监督检验约请书；电梯制造单位的资质证件。　　（<3）电梯安装施工安全管理。电梯安装单位应服从建筑施工总承包单位对施工现场的安全生产管理，并订立合同，明确各自的安全责任，遵守施工现场的安全生产要求，落实现场安全防护措施。　　（二）电梯安装的施工程序　　设备进场验收→对电梯井道土建工程进行检测鉴定→对层门的预留孔洞设置防护栏杆，机房通向井道的预留孔设置临时盖板→井道放基准线后安装导轨等→机房设备安装，井道内配管配线→轿厢组装后安装层门等相关附件→通电空载试运行合格后负载试运行，并检测各安全装置动作是否正常准确→整理各项记录，准备申报准用。　　（三）电梯准用程序（作为问答题的点去理解）　　（1）电梯安装单位自检试运行结束后，整理记录，并向制造单位提供，由制造单位负责进行校验和调试；　　（2）检验和调试符合要求后，向经国务院特种设备安全监督管理部门核准的检验检测机构报验要求监督检验； 　　（<3）监督检验合格，电梯可以交付使用。获得准用许可后，按规定办理交工验收手续。　　　　2H<314062　电梯工程的验收要求　　一、电梯的技术资料的要求　　（一）电梯制造资料（出厂随机文件）　　安装单位应当在履行告知后、开始施工前（不包括设备开箱、现场勘测等准备工作），向规定的检验机构申请监督检验。待检验机构审查电梯制造资料完毕，并且获悉检验结论为合格后，方可实施安装。　　了解电梯制造资料包括的内容。　　（二）安装单位提供的安装资料（指安装之后提交的资料；此知识点作为问答题的点去掌握）　　（1）安装许可证和安装告知书，许可证范围能够覆盖所施工电梯的相应参数。　　（2）审批手续齐全的施工方案。　　（<3）施工现场作业人员持有的特种设备作业证。　　（4）施工过程记录和自检报告，要求检查和试验项目齐全、内容完整。　　（5）变更设计证明文件（如安装中变更设计时），履行了由使用单位提出、经整机制造单位同意的程序。　　（6）安装质量证明文件，包括电梯安装合同编号、安装单位、安装许可证编号、产品出厂编号、主要技术参数等内容，并且有安装单位公章或者检验合格章以及竣工日期。　　上述文件如为复印件则必须经安装单位加盖公章或者检验合格章。　　二、电梯工程的验收要求　　（一）电力驱动的曳引式或强制式电梯安装工程验收要求　　1.设备进场验收要求　　（1）随机文件必须包括土建布置图、产品出厂合格证、门锁装置、限速器、安全钳及缓冲器的型式试验证书复印件；随机文件还应包括装箱单、安装使用维护说明书、动力电路和安全电路的电气原理图。　　（2）设备零部件应与装箱单内容相符，设备外观不应存在明显的损坏。　　2.土建交接检验的验收要求　　掌握（2）、（4）、（6）、（7）、（9）。　　4.导轨安装验收要求　　掌握<3点要求。　　11.电梯整机验收的要求　　掌握（4）、（10）、（12）、（1<3）。　　（二）自动扶梯、自动人行道安装工程质量验收要求　　1.设备进场验收　　对比P142相关内容掌握<3点。　　2.土建交接检验　　（1）自动扶梯的梯级或自动人行道的踏板或胶带上空，垂直净高度严禁小于2.<3m。　　（2）在安装之前，井道周围必须设有保证安全的栏杆或屏障，其高度严禁小于1.2m。　　（<3）根据产品供应商的要求应提供设备进场所需的通道和搬运空间。　　（4）在安装之前，土建施工单位应提供明显的水平基准线标识。 　　（5）电源零线和接地线应始终分开。接地装置的接地电阻值不应大于4欧。　　　　　　　第PAGE1页
