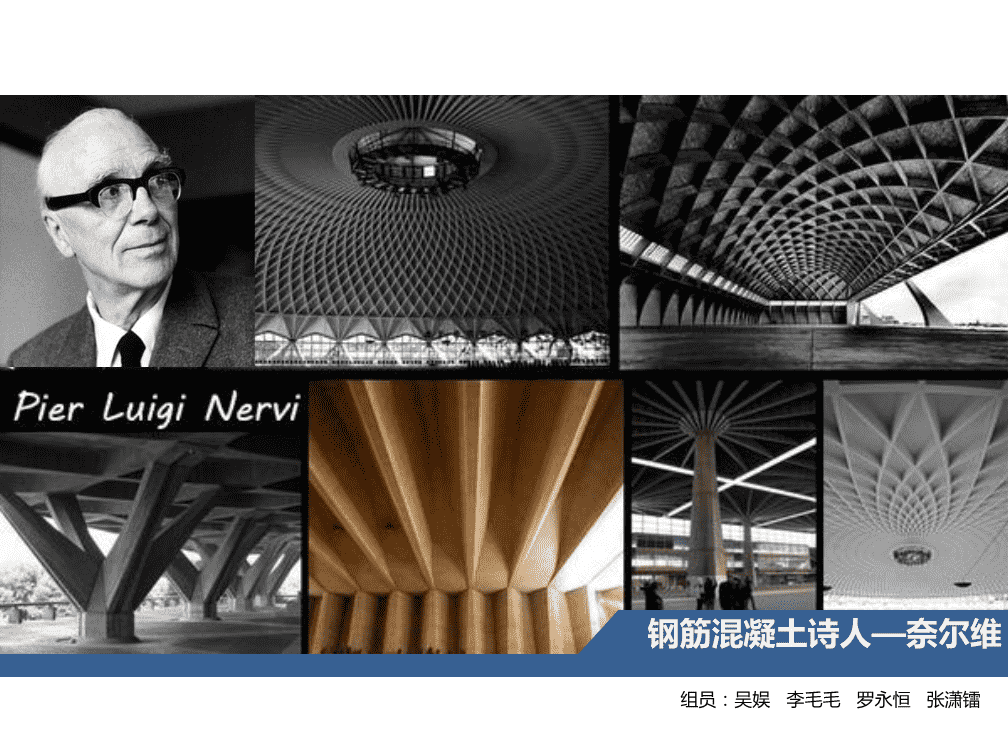

钢筋混凝土诗人-奈尔维

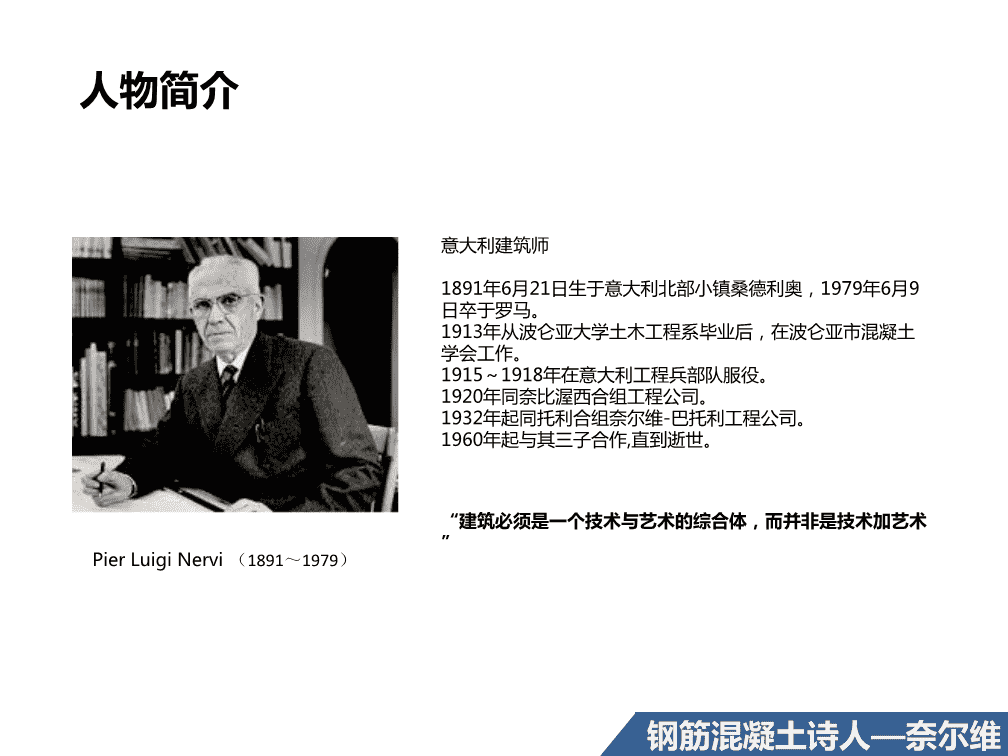

钢筋混凝土诗人—奈尔维组员：吴娱李毛毛罗永恒张潇镭 钢筋混凝土诗人—奈尔维一、奈尔维简介 钢筋混凝土诗人—奈尔维Pier Luigi Nervi（1891～1979）意大利建筑师1891年6月21日生于意大利北部小镇桑德利奥，1979年6月9日卒于罗马。1913年从波仑亚大学土木工程系毕业后，在波仑亚市混凝土学会工作。1915～1918年在意大利工程兵部队服役。1920年同奈比渥西合组工程公司。1932年起同托利合组奈尔维-巴托利工程公司。1960年起与其三子合作,直到逝世。“建筑必须是一个技术与艺术的综合体，而并非是技术加艺术”人物简介 钢筋混凝土诗人—奈尔维主要代表作品佛罗伦萨体育场意大利空军飞机库都灵展览会B厅罗马小体育宫罗马大体育馆都灵劳动宫皮奈里大厦巴黎联合国教科文组织会议厅梵蒂冈布道大厅 钢筋混凝土诗人—奈尔维二、奈尔维的结构美学观 钢筋混凝土诗人—奈尔维主要观点经济效率钢筋混凝土钢丝网水泥结构构思技术与艺术奈尔维 钢筋混凝土诗人—奈尔维钢筋混凝土半流质力学特征施工工艺整体性1.混凝土是在一种半流质状态中制作的，具有流动性，因此它可以浇筑成任意的形状；这决定了钢筋混凝土的结构能具有很大的艺术表现力和灵活性。2.由于钢筋混凝土结构的整体性，结构的各个部分是以一个力学上的整体状态结合在一起。3.因为钢筋混凝土特殊的材料，奈尔维在设计时主要以结构在受力情况下弯矩和剪力作为结构设计的依据。4.支模方法、预制方法以及用活动模板来制作楼板等都会在钢筋混凝土工程上留下建筑艺术的强烈可见的痕迹。通过对不同施工工艺的把握形成不同的艺术效果 钢筋混凝土诗人—奈尔维结构构思1.对以往结构类型从古至今的发展过程，对这些结构类型予以力学上的评价，以揭示出在所用材料和施工工艺与所得技术效果和艺术效果之间的关系。2.建筑师必须理解和掌握力学——施工的领域，通过对现有条件的分析和掌握，创作新型的结构意义上的建筑方案，并大致定下尺寸，而不是精确的尺寸。通过对结构的计算和对计算结果的直观的表达，形成与以往不同的结构方案。3.在飞机库中运用预制装配、现浇接头的方式对钢筋混凝土进行一系列的试验，不仅充分利用混凝土的特性，得到最大的经济效果，也形成了独特的艺术表现力。4.仅仅只有一个良好的结构方案是不够的；特别是在结构尺寸很大、必须将结构外露的时候，还需要通过调整各部分的比例，充分发挥材料的承重能力，并在材料承载力的范围之内使结构骨架构成结构的主题，使结构成为一个完整的有机体，一个真正的、实实在在的结构意义上的建筑（structuralarchitecture）。结构类型计算与直观表达飞机库结构骨架 钢筋混凝土诗人—奈尔维经济效率最大的经济效果经济效果最优化的结构设计最少材料、最直接方式的结构方案1.奈尔维设计很重要的一个出发点就是追求最大的经济效果，因为经济上不合算的方案，不论设计得多么好，在实际工程中都是很难选中的。2.奈尔维将建筑看成一个具有各种社会功能的结构物，也就是说将结构的经济效果考虑为其中最重要的因素之一。他本身也很欣赏那些在结构设计上最优化的结构物，因此他结构设计上通常会采用经济效果最优化的设计。3.不同的材料以及客观条件，技术和力学的发展会影响提出结构的方案和形式。他通常会以自己对结构形式的理解和对施工方法的经验的掌握细心地处理技术和经济问题，以最少的材料和最直接的方式将恒载和活载传到基础。 钢筋混凝土诗人—奈尔维三、具体案例分析 钢筋混凝土诗人—奈尔维三、具体案例分析罗马小体育宫 钢筋混凝土诗人—奈尔维三、具体案例分析罗马小体育宫为1960年在罗马举行的奥林匹克运动会修建的练习馆,兼作篮球、网球、拳击等比赛用,建于1956～1957年。可容6000观众，加活动看台能容8000观众。设计者为意大利建筑师A.维泰洛齐和工程师P.L.奈尔维。这座朴素而优美的体育馆是奈尔维的结构设计代表作之一，在现代建筑史上占有重要地位。 钢筋混凝土诗人—奈尔维三、具体案例分析罗马小体育宫——建筑形式小体育宫平面为圆形，直径60米，屋顶是一球形穹顶，在结构上与看台脱开。穹顶的上部开一小圆洞，底下悬挂天桥，布置照明灯具，洞上再覆盖一小圆盖。穹顶宛如一张反扣的荷叶。小体育宫的外形比例匀称，小圆盖、球顶、丫形支撑、“腰带”等各部分划分得宜。小圆盖下的玻璃窗与球顶下的带形窗遥相呼应，又与屋顶、附属用房形成虚实对比。“腰带”在深深的背景上浮现出来，既丰富了层次，又产生尺度感。丫形斜撑完全暴露在外，混凝土表面不加装饰，显得强劲有力，表现出体育所特有的技巧和力量，使建筑获得强烈的个性。 钢筋混凝土诗人—奈尔维三、具体案例分析罗马小体育宫——建筑形式从建筑内部看，结构构件的布置协调而有韵律，形成了一幅绚丽的艺术图案，极富于装饰性。从建筑外部看，36个沿圆周布置的Y形支撑承上启下，波浪起伏，结构清新、明朗、欢快、优美。 钢筋混凝土诗人—奈尔维三、具体案例分析罗马小体育宫——结构分析罗马奥林匹克小体育宫为钢筋混凝土网状扁球壳结构。球壳直径为59.13m，葵花瓣似的网肋，把力传到斜柱顶，斜柱的倾角与壳体边缘径向切线方向一致，把推力传入基础，结构轻巧且受力合理。该结构采用装配整体式叠合结构，1620块预制钢丝网水泥菱形构件既作为现浇壳身的模板，又与不超过100mm厚的壳身现浇层共同工作。施工时，起重机安装在中央天窗处，十分合理。 钢筋混凝土诗人—奈尔维三、具体案例分析罗马小体育宫——圆顶球壳罗马小体育宫主体建筑采用圆顶扁球壳结构。主要由壳身、支座环、下部支承构件三部分组成。下部支承构件壳身支座环 钢筋混凝土诗人—奈尔维三、具体案例分析罗马小体育宫——Y行支座和支座环罗马小体育宫通过壳体四周沿着切线方向的直线形、Y形或叉形斜柱，把推力传给基础或通过沿壳缘切线方向的单式或复式斜拱，把经向推力集中起来传给基础在平面上，斜柱、斜拱可按正多边形布置，以便与建筑平面相协调在立面上，斜柱、斜拱可与建筑围护及门窗重合布置，也可暴露在建筑物的外面，以取得较好的建筑立面效果。这种结构方案清新、明朗，既表现了结构的力量与作用，又极富装饰性。但倾斜的柱脚或拱脚将使基础受到水平推力的作用。支座环是圆顶结构中很重要的组成部分。它是圆顶结构保持几何不变的保证，其功能就像拱式结构中的拉杆一样，可有效的阻止圆顶在竖向荷载作用下的破坏，保证壳体基本上处于受压的状态，并实现结构的空间平衡。罗马小体育宫中支座环采用钢筋混凝土梁，其拉力全部由钢筋承担。 钢筋混凝土诗人—奈尔维三、具体案例分析罗马小体育宫——屋顶壳板壳板厚度一般由构造要求确定，取圆顶半径的1/600。对于现浇钢筋混凝土圆顶，不应小于40mm。对于装配整体式圆顶，不应小于30mm。罗马小体育馆的屋顶直径60m，是由1620个钢筋混凝土预制菱形构件拼接而成，这些构件最薄的地方只有25mm厚，力学上十分合理。球顶由1620块用钢丝网水泥预制的菱形槽板拼装而成，板间布置钢筋现浇成“肋”，上面再浇一层混凝土，形成整体兼作防水层。 钢筋混凝土诗人—奈尔维三、具体案例分析都灵展览馆B馆（意大利） 钢筋混凝土诗人—奈尔维三、具体案例分析B厅包括2个部分：一个长100米、宽80米的矩形大厅，端部一个直径60米的半圆厅，总面积10500㎡。1947年秋开始设计，次年春天完工前后只用了半年时间。都灵展览馆B馆，意大利 钢筋混凝土诗人—奈尔维三、具体案例分析都灵展览馆B馆，意大利矩形大厅屋盖采用大波形薄壳拱，力学效能最大，用料最省。波峰高度1.5米，两波间距2.5米。采用预制装配的办法施工，在波峰和波谷处现浇钢筋混泥土肋承受主应力，同时把各个预制构件连接在一起。 钢筋混凝土诗人—奈尔维三、具体案例分析都灵展览馆B馆，意大利半圆形大厅的屋盖是一个预制装配的半球顶。奈尔维把它分成一块块小型构件，在组装时形成的缝中灌混凝土形成拱肋。这种办法既便于施工，又经济，而且富于建筑表现力。在腹壁出开窗采光，既减轻结构自重，又收到了良好效果。起拱是结合空间效果确定的，支座则顺应主应力方向倾斜布置。波形无盖由连续到不连续的支座的处理方式，在建筑上颇为特殊。 钢筋混凝土诗人—奈尔维三、具体案例分析佛罗伦萨市体育宫 这种建筑当时在意大利还是新东西，只有罗马和都灵有，市政当局要求在部分看台上加雨棚但不能遮挡视线。奈尔维反复研究，设计了一个悬挑22米，长100米的钢筋混凝土结构，轮廓象是弯矩图。这个作品当即受到建筑界的赞誉，认为它结构巧妙合理，建筑造形简洁优美。几年之后他又应市政当局之请，设计了连接顶层看台与场外部分的螺旋形楼梯.形象很活泼，引起了国际建筑界的注意。佛罗伦萨体育场是意大利现代建筑运动的名作。钢筋混凝土诗人—奈尔维三、具体案例分析佛罗伦萨市体育场 钢筋混凝土诗人—奈尔维三、具体案例分析佛罗伦萨市体育场 钢筋混凝土诗人—奈尔维三、具体案例分析V形支座的结构形式，塑造出新颖活泼的建筑形象，奈尔维用悬臂的V形支座的结构构思，又以它巧妙合理的结构造型，创作出了独具魅力的建筑形式。意大利佛罗伦萨市体育场看台这一建筑被认为是力与形进行了完美的统一。意大利佛罗伦萨市体育场是奈尔维建筑创造中的初期作品，在这个工程设计中，他一直寻找着用最简洁、合理的受力结构方式，用最少的材料将荷载传到基础上去。他的结构构思是将带悬臂的V形支座构件及前撑合理的组成了一个三角析架，即巧妙的利用结构构件本身塑造出了一种新型的看台结构形式。悬臂的v形支座与前撑将v形支座形成三角形桁架佛罗伦萨市体育场 钢筋混凝土诗人—奈尔维三、具体案例分析合力作用点在两柱之间这一构思的演变过程是:利用悬臂的V形支座形成了看台的支座与雨蓬，在V形构件前加支撑，形成了三角形的稳定形式，防止了由于悬臂而带来的巨大倾覆力，这一支撑正是看台部分。在这基础上奈尔维进一步采取了白平衡的结构形体设计手法，为了减少建筑构件的白重和巨大悬臂弯矩带来的倾覆力，将悬臂支座的实心处挖成三角形析架，这样就把悬臂弯矩转为上弦的拉力和下弦的压力。再进一步考虑到整个构件的受力协调，将V形支座与支撑构件有机的结合，形成了一个以支撑(前台)与悬挑构件(雨蓬)相结合的析架组合体，这保证了整个雨蓬的合力作用点在看台的两柱之问，减少了造价甚高的基础锚固。佛罗伦萨市体育场看台的设计，结构构思严谨有序，一气呵成。形体、结构、材料功能融为一体，整幢建筑体现了力学原则本身已提供了艺术上的表现力”。佛罗伦萨市体育场 钢筋混凝土诗人—奈尔维三、具体案例分析梵蒂冈会堂 钢筋混凝土诗人—奈尔维三、具体案例分析这里集中了他的各种手法：断面为抛物线的波状拱；变截面柱；等压力曲线形天花。一切都做的很精致，但失去了他创作初期那股刚健清新的力量。梵蒂冈会堂这是奈尔维的最后一个作品。从设计到施工从1966年到1971历时5年，也是他花时间最多的作品，但并不是最好的作品。大厅面积7000㎡，有7000个座位，听众站立时可容12000人。它是世界上最大的宗教大厅之一。前厅上天花讲坛上天花平面图 钢筋混凝土诗人—奈尔维四、分析及结论 钢筋混凝土诗人—奈尔维1.当代材料和计算方法助长和促成了大胆的结构把戏，但它再好也不会超过那些明显用在广告目的的临时性的建筑上，在考虑建筑物艺术效果时，往往还是以保持平衡感为主。2.力学本身、施工工艺、节点的设计模型本身就会成为设计灵感的源泉。这种启发具有客观的形制，它取决于方案的结构特点和所用材料的技术特点。3.通过基本，概念性的技术训练与美学素养的结合，形成技术和艺术的综合体。四、分析及结论结论:
