预制钢筋混凝土装配式检查井

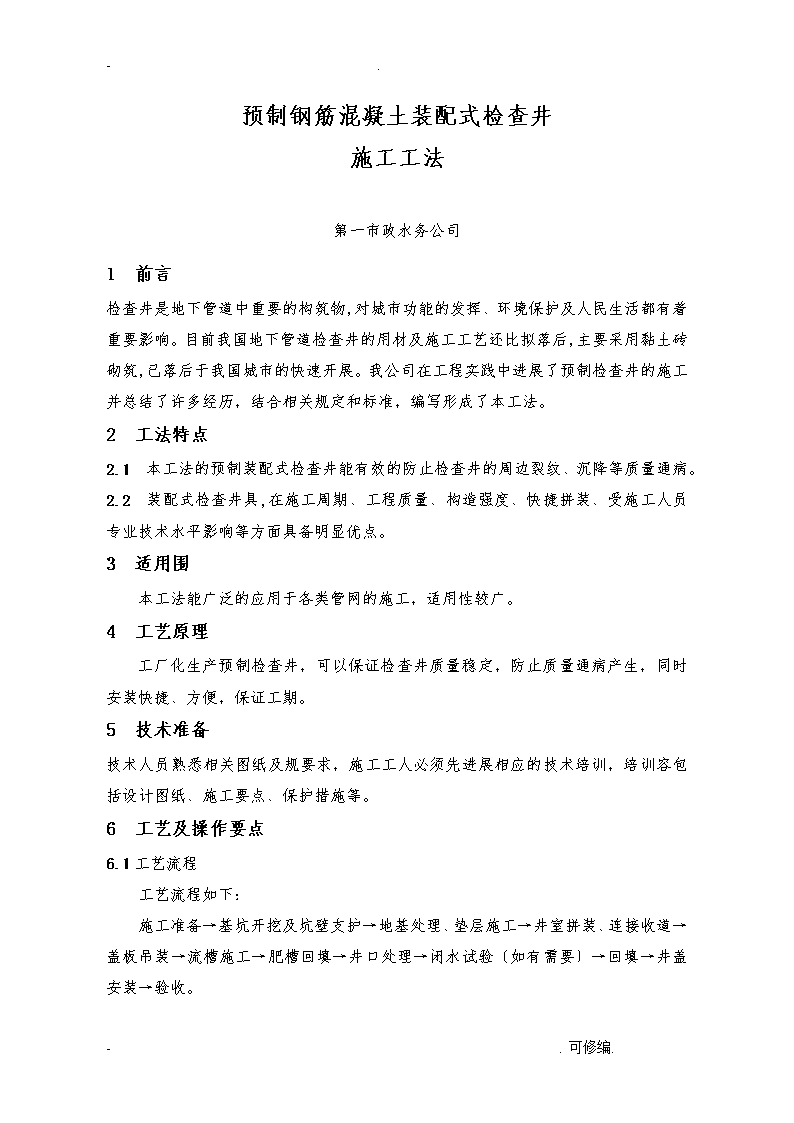

-.预制钢筋混凝土装配式检查井施工工法第一市政水务公司1前言检查井是地下管道中重要的构筑物,对城市功能的发挥、环境保护及人民生活都有着重要影响。目前我国地下管道检查井的用材及施工工艺还比拟落后,主要采用黏土砖砌筑,已落后于我国城市的快速开展。我公司在工程实践中进展了预制检查井的施工并总结了许多经历，结合相关规定和标准，编写形成了本工法。2工法特点2.1本工法的预制装配式检查井能有效的防止检查井的周边裂纹、沉降等质量通病。2.2装配式检查井具,在施工周期、工程质量、构造强度、快捷拼装、受施工人员专业技术水平影响等方面具备明显优点。3适用围本工法能广泛的应用于各类管网的施工，适用性较广。4工艺原理工厂化生产预制检查井，可以保证检查井质量稳定，防止质量通病产生，同时安装快捷、方便，保证工期。5技术准备技术人员熟悉相关图纸及规要求，施工工人必须先进展相应的技术培训，培训容包括设计图纸、施工要点、保护措施等。6工艺及操作要点6.1工艺流程工艺流程如下：施工准备→基坑开挖及坑壁支护→地基处理、垫层施工→井室拼装、连接收道→盖板吊装→流槽施工→肥槽回填→井口处理→闭水试验〔如有需要〕→回填→井盖安装→验收。-.可修编. -.6.2施工操作要点6.2.1高程复核测量放线用全站仪进展检查井位和水准仪进展高程复核，具体要求如下表：检查工程允许偏差〔mm〕检查数量检查方法围点数1平面轴线位置〔轴向、垂直轴向〕15每座2用钢尺量测、全站仪测量2构造断面尺寸＋5,02用钢尺量测3井室尺寸长、宽±102用钢尺量测直径4井口高程农田或绿地＋201用水准仪测量路面与道路规定一致5井底高程开槽法管道铺设Di≤1000±102Di＞1000±15不开槽法管道铺设Di＜1500＋10，－20Di≥1500＋20，－406踏步安装水平及垂直间距、外露长度±51用尺量测偏差较大值7脚窝高、宽、深±108流槽宽度＋10表6.2.16.2.2检查井底根底施工进展基底处理，按规进展高程、平整度、地基承载力等工程的检查。地基承载力特征值符合设计要求〔无要求的应到达100kPa〕。垫层注意控制高程和水平。6.2.3井室拼装、盖板吊装装配式预制检查井吊装使用16T汽车吊，各调节拼块之间，垂直方向的接缝为企口连接，由1:2防水水泥砂浆或聚氨酯搀和水泥砂浆密封。安装时注意井室垂直，注意井室预留口轴线与管道轴线相符合。盖板安装注意平整，高程控制低于路基顶标高。-.可修编. -.图6.2.3-1井室拼装图6.2.3-2井室与盖板拼装6.2.4管道与检查井衔接检查井与管道连接一般采用管顶平接，用1:2防水水泥砂浆或聚氨酯搀和水泥砂浆嵌缝封堵。具体做法为：在管道伸进井室前，在管道下部120度围座防水砂浆，挤压管道使防水砂浆与管道连接密实，以砂浆外溢为宜。将管道两侧和上局部别以防水砂浆填满，插捣防水砂浆，直至完全饱满，最后抹出三角状防水砂浆，宽度保持在5-6cm。图6.2.4管道与检查井衔接示意图6.2.5流槽浇筑流槽采用C15素混凝土现场浇筑或采用M10水泥砂浆砌MU10粉煤灰砖，流槽外表采用20mm厚1：2防水砂浆分层抹面，抹面应压实，平整顺直。施工前应先将检查井井基、井墙洗刷干净。6.2.6闭水试验试验前，管道及检查井外观质量已验收合格，进展闭水试验。6.2.7沟槽及井室回填-.可修编. -.砂浆强度到达70%后，方可进展检查井井周回填，回填压实度满足有关要求〔如图〕。井周采用中粗砂、石粉或粒径不大于3cm的碎石分层回填，回填时夯实两边填料，每层回填不超过20cm,动作不能过猛，以免挤坏管道接口，而且应尽量沿管对称填筑，该局部的密实度应到达设计及规要求。图6.2.7-1主干路井周回填要求图6.2.7-2次干路井周回填要求图6.2.7-3城市支路路井周回填要求6.2.8井口处理井口采用反做法。回填井室到路基标高后，进展基层施工，这时需用2厘米厚钢板覆盖井孔，钢板与路基持平。待沥青下面层碾压成型后，刨除如设计图的倒梯形圆环状基层料，然后安装井筒及调节环，浇筑C40素混凝土至沥青上面层底，浇筑后外表拉毛。-.可修编. -.图6.2.8井口处理6.2.9井盖安装检查井安装就位后，保证高程差控制在1cm以，要及时安装井圈，盖好井盖。7机具设备及劳动力组织施工机具设备配备表如下：机具名称单位数量用途16t吊车台1检查井吊装50型叉车台1检查井成品堆放柴油夯台2夯实井肥槽，及管道两侧风镐台2凿除原有路基层及沥青面层表7.1机具设备表劳动力配备表如下：工种人数工作容司机2负责吊车、叉车的驾驶抹灰工1砌筑检查井流槽、座浆、井与管道衔接处理壮工2挂钩、井就位、回填夯实、井口处理表7.2劳动力组织表8质量控制8.1质量标准8.1.1?给水排水构筑物工程施工及验收规?GB50141－2008；8.1.2?给水排水管道工程施工及验收规?GB50268－2008；8.1.3?建筑地基根底施工质量验收规?GB50202－2002；8.1.4?市城市道路检查井技术导那么?〔试行〕8.1.5?市城市道路检查井通用图集?〔试行〕8.2回填-.可修编. -.8.2.1回填料符合设计要求；沟槽不得带水回填，回填应密实；柔性管道的变形率不得超过设计要求，管壁不得出现纵向隆起、环向扁平等其他变形情况。8.2.2回填压实度应符合表8.2.2规定。8.2.2道路压实度表8.2.3预制井筒的允许偏差表8.2.3预制井筒的允许偏差-.可修编. -.9平安措施9.1检查井机械驾驶员必须持证上岗，机械定期保养护使用之前检查设备是否完好。9.2吊装强度必须到达强度的70%才可吊装。9.3吊装须使用吊钩、吊环进展，严禁使用其他的吊装方式。9.4吊装过程中，吊装路线围严禁站人。10环保措施10.1散堆材料随用随收堆，用后的器材及时清场，将剩余材料回收到指定地点堆放好。10.2建筑材料、构件、料具等材料堆放应按总平面图布置，堆放整齐并进展标识，做到工完场地清。10.3施工作业区与办公、生活区明显划分并派专人进展清扫，宿舍周围环境卫生、平安。10.4采取防粉尘、防噪音措施，把粉尘、噪音和振动降到最低程度。11效益分析11.1经济效益分析11.1.1采用本工法每井安装时间约2小时，是传统砌筑方法时间的1/6，有效的提高了作业效率，缩短了工期。11.1.2对于地下水位较高的、边坡不稳定的、闹市区人口密集的或交通流量大的地段，采用预制钢筋砼检查井就能极大地缩短施工时间，提高平安性能，减少了施工对居民生活造成的影响，节约抽水等局部本钱节约抽水等局部本钱。11.1.3耐久性好、使用年限长，建成后维修费用少，有效的节约了后期维护费用。11.2社会与环保效益分析11.2.1本工法由于不使用传统的粘土砖，保护了耕地，节约了资源，具有较高的社会和环保效益。11.2.2尤其污水检查井可防止因渗漏造成的环境污染。-.可修编.
