第二章桩与地基基础工程课件.ppt

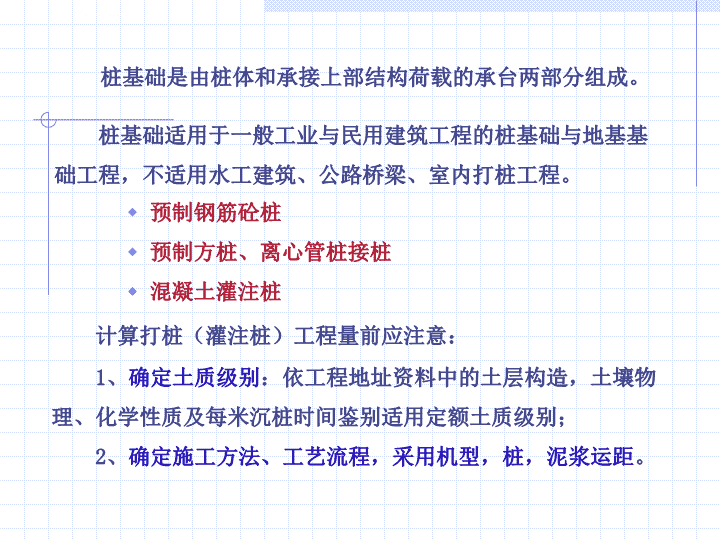

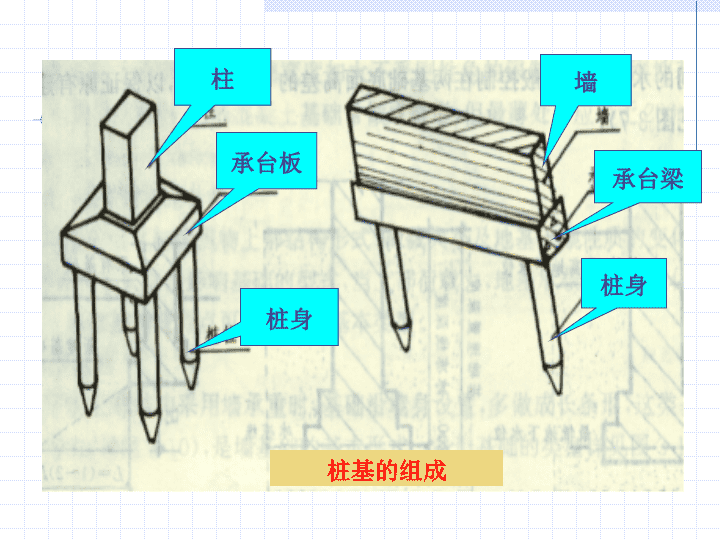

第二章桩与地基基础工程 桩基础是由桩体和承接上部结构荷载的承台两部分组成。桩基础适用于一般工业与民用建筑工程的桩基础与地基基础工程，不适用水工建筑、公路桥梁、室内打桩工程。预制钢筋砼桩预制方桩、离心管桩接桩混凝土灌注桩计算打桩（灌注桩）工程量前应注意：1、确定土质级别：依工程地址资料中的土层构造，土壤物理、化学性质及每米沉桩时间鉴别适用定额土质级别；2、确定施工方法、工艺流程，采用机型，桩，泥浆运距。 桩身承台板柱墙承台梁桩身桩基的组成 每个单位工程打（灌）桩工程量小于下表数量时，其人工、机械量按相应定额项目乘以系数1.25计算。项目单位工程量项目单位工程量预制钢筋混凝土方桩预应力钢筋混凝土管桩沉管灌注混凝土桩沉管灌注砂石(碎石、砂)桩钻孔灌注混凝土桩钢板桩150m350m360m360m3100m350t振冲碎石桩灰土挤密桩旋挖法混凝土桩深层搅拌加固地基旋喷桩人工挖孔桩100m360m3100m3100m3100m3100m3 第一节混凝土桩预制桩的常见形式有实心方桩和预应力管桩，成桩方法主要有锤击、静压、振动。打桩机压桩机 1.锤击沉桩：最普通的施工方法，用落锤、柴油锤等桩锤，利用锤的冲击能克服对桩的桩阻力，使桩沉到预定深度。 2.静力压桩：借助压桩机的总重量将桩压入土中，使桩沉到预定深度，适用于软土层。 3.振动沉桩：利用大功率电动振动器的振动桩锤使桩较快沉入土中，适用于砂土层。 L一、预制钢筋混凝土桩预制砼方桩预应力砼管桩AA—AAA—AAA桩身桩尖预制混凝土方桩预应力混凝土管桩 解：A2－5打预制钢筋砼Ｃ30方桩(5.6＋0.4)×0.3×0.3×200＝108m3由于108m3<150m3，属小型工程，故应增加人工和机械台班人工7.01×1.25×10.8＝94.61工日履带式柴油打桩机2.5t0.701×1.25×10.8＝9.46台班履带式起重机10t0.701×1.25×10.8＝9.46台班【例】履带式柴油打桩机打预制钢筋砼方桩，200根，一级土，如图。1、打（压）预制钢筋混凝土桩长×截面积 【例】履带式柴油打桩机打预制钢筋砼离心管桩，桩全长12.5m，外径300mm，一级土，如图。解：A2—65打预制钢筋砼离心管桩1、离心管桩12×3.14×(0.152－0.12)＝0.471m32、预制桩尖0.5×3.14×0.152＝0.035m3总体积＝0.471＋0.035＝0.506m3 2、送桩（长＋0.5）×截面积设计自然地坪设计桩顶位置h送桩器桩500 【例】履带式柴油打桩机送预制钢筋砼方桩，桩断面400×400mm，桩长15m，一级土，如图。解：A2—25送预制钢筋砼方桩(0.6＋0.5)×0.4×0.4×5＝0.88m3 二、方桩、管桩接桩以“个”计算当设计桩长超过一根预制桩段的长度时，就应进行桩的连接。接桩分电焊接桩（包角钢、包钢板、螺栓加焊接）和胶泥接桩两种类型。 电焊接桩 【例】某工程静力压预制Ｃ30砼方桩500×500mm，20根，每根为32米，采用包钢板焊接2根各16米长预制桩，二级土。解：1.A2－044静力压预制砼方桩32×0.5×0.5×20＝160m32.A2－86包钢板焊接接头20个 三、灌注混凝土桩灌注砼桩有沉管灌注砼桩、复打沉管灌注砼桩、夯扩沉管灌注砼桩、长螺旋或旋挖法灌注砼桩、钻孔灌注砼桩、人工挖孔桩等。1、沉管灌注桩(设计长度＋0.5)×截面积成孔空洞 解：A2－101复打沉管灌注砼桩(8＋0.5)×(0.4÷2)2×3.14×2×60＝128.11m3【例】走管式柴油打桩机打C20砼灌柱桩60根，外径400mm，一级土，复打一次。2、复打沉管灌注砼桩单打体积×复打次数 3、夯扩沉管灌注砼桩（设计长度＋0.5）×截面积＋投料长度×管内径截面积4、长螺旋或旋挖法钻孔灌注砼桩（设计长度＋0.5）×截面积5、钻孔灌注砼桩钻土孔：钻土深×桩截面积钻岩孔：钻岩深×桩截面积桩身：（设计桩长＋0.5）×桩截面积泥浆运输：钻孔深×桩截面积 【例】某直径Ф50cm潜水钻机钻孔灌注砼桩20根，桩顶距自然地面2m，岩石厚1m，泥浆运距2km。解：A2－124钻土孔11×3.14×(0.5÷2)2×20＝43.175m3A2－127钻岩孔1×3.14×(0.5÷2)2×20＝3.925m3A2－130混凝土桩身（10＋0.5）×3.14×(0.5÷2)2×20＝41.213m3A2－131泥浆运输12×3.14×(0.5÷2)2×20＝47.10m3 6、人工挖孔桩是指用人工挖直孔，挖一段做一段支护，如此反复挖至设计标高，然后放下钢筋笼，浇筑混凝土。 a、护壁：式中：D——分段锥体下口外径；d——分段锥体上口外径；δ——护壁厚度；h——分段锥体高度，标准段为h1，扩大段为h2式中：D1——锥体下口内径圆柱锥台 b、桩芯：（1）标准段和底部扩大段体积：式中：d1——锥体上口内径（2）底段圆柱体体积：（3）底端球缺体体积：式中：h4——底部球缺体高度c、挖坑井土方：d、凿坑井石方： 第二节其他桩一、沉管灌注砂石(碎石、砂)桩(设计长度＋0.15)×外径截面积【例】如图，现场振动打桩机打沉管灌注砂桩860根。解：A2－148现场灌注砂桩(3＋0.15)×3.14×(0.25÷2)2×860＝132.91m3 二、灰土挤密桩设计桩长×最大外径截面积三、高压旋喷桩1、钻孔：按自然地面至桩底的长度2、喷浆：设计桩长四、深层水泥搅拌加固地基1、喷浆和喷粉：（设计桩长＋0.5）×截面面积2、空搅：（地面至桩顶－0.5）×桩截面面积水冲桩 第三节地基与边坡处理一、地下连续墙1、导墙开挖：设计长度×开挖宽度×深度导墙浇注：设计长度×开挖宽度×深度2、连续墙挖槽：设计长度×（设计深度＋0.5）×墙厚泥浆外运量：成槽工程量3、连续墙混凝土浇注：设计长度×（设计深度＋0.5）×墙厚4、清底置换、接头管：按分段施工的槽壁单元以“段”计算。 二、振冲碎石桩（设计桩长＋0.25）×截面面积 三、压密注浆1、钻孔：设计深度2、注浆：（1）设计图示明确加固土体体积的，按图注体积计算。（2）设计图示以布点形式图示加固范围的，则以两孔间距作为扩散直径，乘以布点连线长度加1个扩散直径，以体积计算（如是闭合布点，则不需要增加扩散直径）。（3）设计图示注浆点在钻孔桩或挖孔桩之间，按两孔间距作为扩散直径，以圆柱体体积计算。 四、地基强夯图示面积地基强夯系为提高地基的强度和承载能力，降低地基压缩性，使地基在上部构筑物荷载作用下，满足容许沉降和容许承载力要求，对地基进行夯击加固处理。地基强夯在计算时应区分：夯击能量夯击遍数 五、锚杆（土钉）钻孔注浆锚杆支护是一种新型的土壁支护结构，它的一端与支护结构（桩或墙）连接，另一端锚固在土体中，将支护结构所承受的荷载（土压力、水压力），通过拉杆传递到稳定的土层中，以保证土壁的稳定。按设计图示和孔径以“延长米”计算。六、土钉支护1、土钉锚杆按设计图示以“t”计算。2、喷射混凝土护坡按设计图示以“m2”计算。 锚杆（土钉）支护 七、临时性钢板桩根 【例】某工程采用柴油打桩机打（拨）用36b工字钢制作的钢板桩360米，一级土，如图。解：A2—248打钢板桩360÷0.36＝1000（根）A2—254拨钢板桩1000根 第四节基础垫层在计算工程量时，应明确下列资料：基础剖面图──列项，确定宽度、厚度基础平面图──确定长度基础垫层工程量长×垫层截面积长——外墙中心线，内墙垫层净长线 解：A2－273无筋砼基础垫层外墙：(3.3×3＋7)×2×1×0.3＝10.14m3内墙：(7－0.5×2)×1×0.3×2＝3.6m3【例】如图，试计算基础混凝土垫层工程量。12070003300330033001201201201000±0.00－1.20－1.50－0.30 解：A2－258三七灰土垫层[(18＋9)×2＋(9－0.6×2)]×1.2×0.3＝22.25m3三七灰土垫层宽:1.2m垫层厚:0.3m 解：A2－273混凝土垫层（ZJ）1.3×1.3×0.1×3＝0.51m3ZJ混凝土垫层宽:1.3m垫层厚:0.1m 外墙人工挖沟槽：(12.6＋9)×2×(0.8＋0.3×2)×1.05基础砼垫层：(12.6＋9)×2×0.8×0.3 内墙人工挖沟槽：[(9－0.4×2－0.3×2)＋(4.2－0.4×2－0.3×2)×2]×(0.8＋0.3×2)×1.05基础砼垫层：[(9－0.4×2)＋(4.2－0.4×2)×2]×0.8×0.3 解:A2－273无筋砼基础垫层外墙：(24＋10.8＋5.4)×2×1.2×0.1内墙：[(3－1.2)×2＋(5.4－1.2)×7]×1.2×0.1【例】如图砼垫层的工程量。 【例】如图，混凝土满堂基础垫层厚100mm，计算满堂基础垫层工程量。
