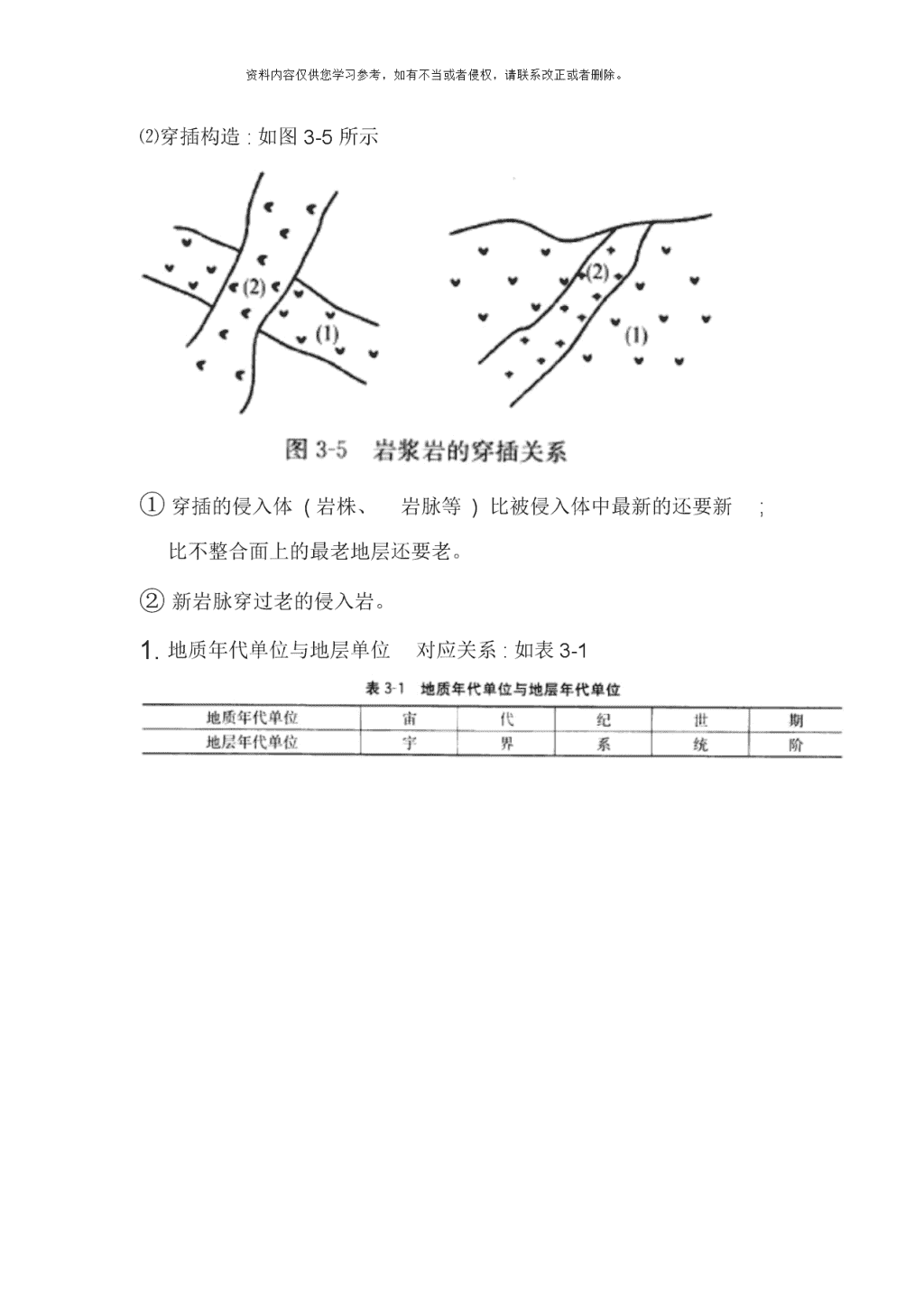

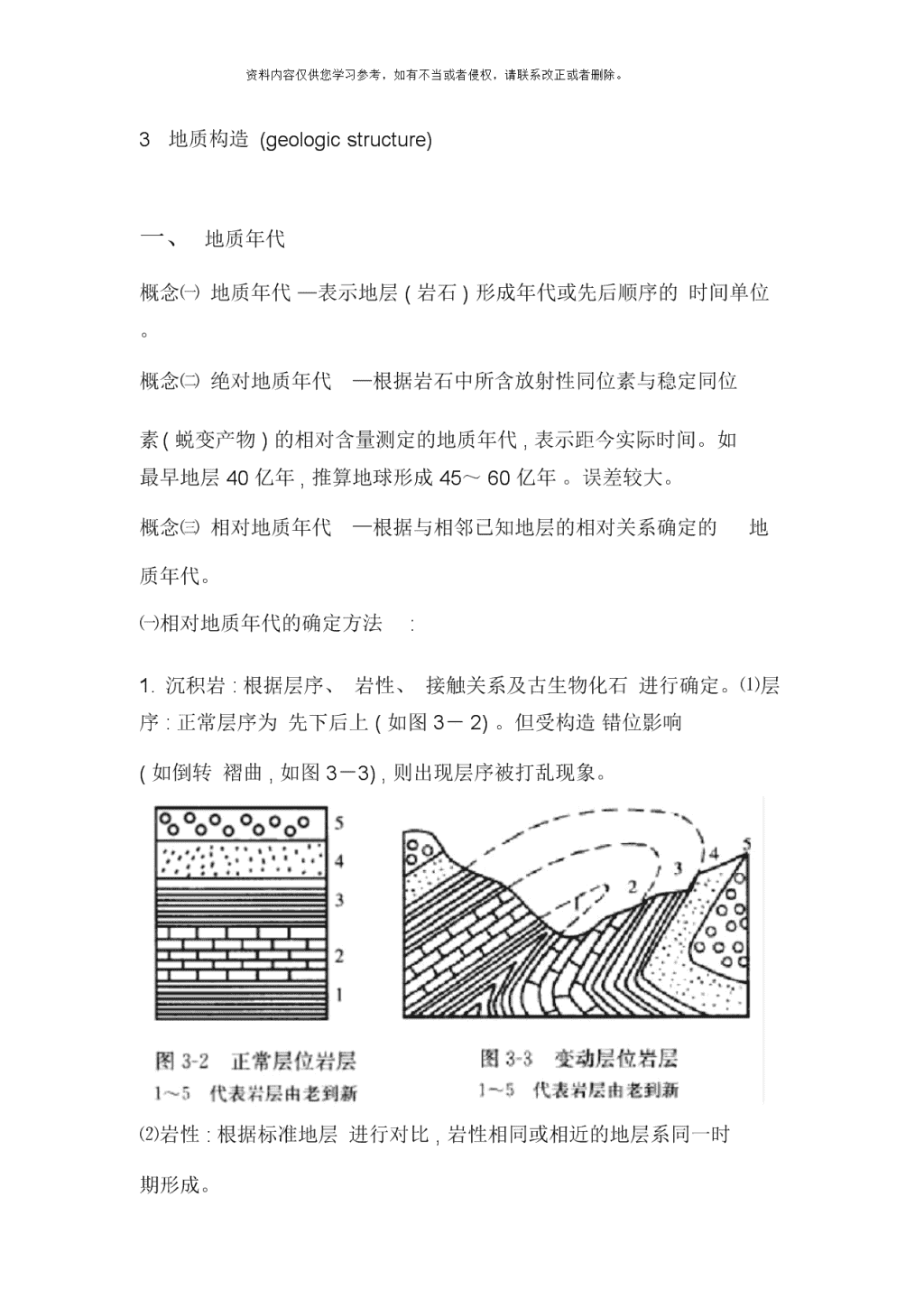

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。3地质构造(geologicstructure)一、地质年代概念㈠地质年代—表示地层(岩石)形成年代或先后顺序的时间单位。概念㈡绝对地质年代—根据岩石中所含放射性同位素与稳定同位素(蜕变产物)的相对含量测定的地质年代,表示距今实际时间。如最早地层40亿年,推算地球形成45～60亿年。误差较大。概念㈢相对地质年代—根据与相邻已知地层的相对关系确定的地质年代。㈠相对地质年代的确定方法:1.沉积岩:根据层序、岩性、接触关系及古生物化石进行确定。⑴层序:正常层序为先下后上(如图3－2)。但受构造错位影响(如倒转褶曲,如图3－3),则出现层序被打乱现象。⑵岩性:根据标准地层进行对比,岩性相同或相近的地层系同一时期形成。 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。⑶接触关系:根据不同地质年代的地层之间的接触关系确定。分为整合、平行不整合(假整合)、角度不整合的三类接触关系。如图3-4所示正常情况下,接触面下为老地层,面上为新地层⑷古生物化石:不同地质年代的沉积岩层中含有不同的化石,含有同一化石的地层则为同一地质年代。根据标准化石进行确定。2.岩浆岩:根据⑴与已知沉积岩的接触关系⑵本身穿插构造关系确定地质年代。⑴接触关系:①侵入接触:有蚀变(变质),岩浆岩晚于沉积岩②沉积接触:无变质,岩浆岩早于沉积岩,后沉积,有侵蚀面。 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。⑵穿插构造:如图3-5所示①穿插的侵入体(岩株、岩脉等)比被侵入体中最新的还要新;比不整合面上的最老地层还要老。②1.新岩脉穿过老的侵入岩。地质年代单位与地层单位对应关系:如表3-1 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。2.地质年代单位与地层单位的相应符号及新老地层的顺序,如表3-2二、地质构造概念:地质构造—地壳运动在岩体(大范围岩石)中留下的痕迹,即地质体(岩层、岩体)存在的空间形式、状态及其相互关系。简单地质构造:㈠水平构造:未受构造运动影响(或受影响较小)的沉积岩构造,其层面呈水平或近似水平。正常层序为上新下老。图中用”㈡单斜构造:”表示。 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。岩层向同一方向倾斜的构造,其空间分布位置用产状(attitude)表示。岩层产状的三要素:如图3-6所示①岩层的走向:岩层的空间延伸方向,用层面与水平面交线(走向线)的方位角表示。②岩层的倾向:垂直走向线、在水平面内背离层面方向射线的方位角。④岩层的倾角:岩层面与水平面所夹的锐角。走向与倾向相差90°,一般仅表示出倾向。eg.120°∠30°表示岩层的倾向为方位角120°、倾角为30°单斜岩层的产状在地质图中表示—””㈢褶皱(fold)构造:岩层受水平构造运动作用形成一系列波浪状弯曲但仍保持岩层连续的构造。由一系列褶曲组成。褶曲--褶皱构造中的一个弯曲,是褶皱的组成单位。按褶曲形状分为背斜和向斜褶曲,如图3-9所示 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。⑴背斜(anticline)褶曲—向上拱的弯曲,受剥蚀后出露地表的地层顺序为:新—老—新⑵向斜(syncline)褶曲—向下凹的弯曲,受剥蚀后出露地表的地层顺序为:老—新—老褶曲的要素(如图3-10所示):核部、翼部、轴(面)、枢纽、翼角褶曲在地质图上表示—””或””褶皱分类:①按轴面和两翼产状划分为直立、倾斜、倒转、平卧褶皱,如图3-11所示;②按枢纽产状划分为水平褶皱和倾伏褶皱。褶皱的野外观察识别和评价(自学)㈣断裂(rupture)构造:断裂构造—指岩体内不连续的断裂面,包括断层(fault)和节理(joint)(或裂隙)。1.节理:裂缝两侧无显著位移的断裂构造。节理类型:⑴构造节理:构造作用产生,包括张节理和剪(扭)节理。如图
