土力学课件--第七章 土坡

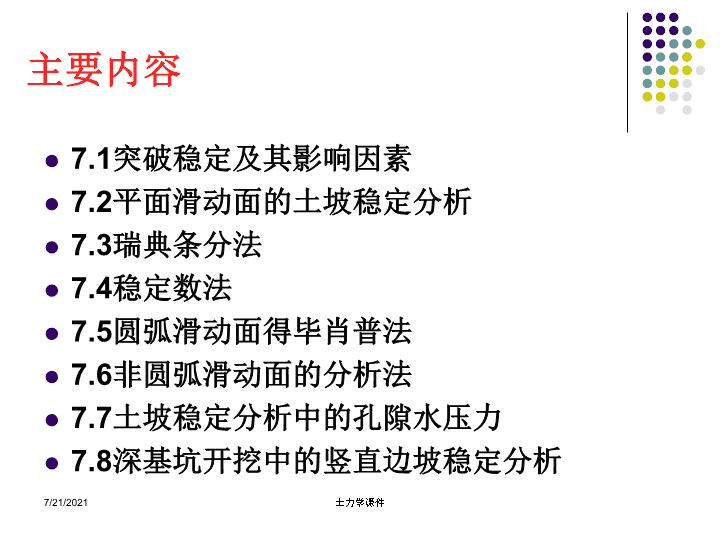

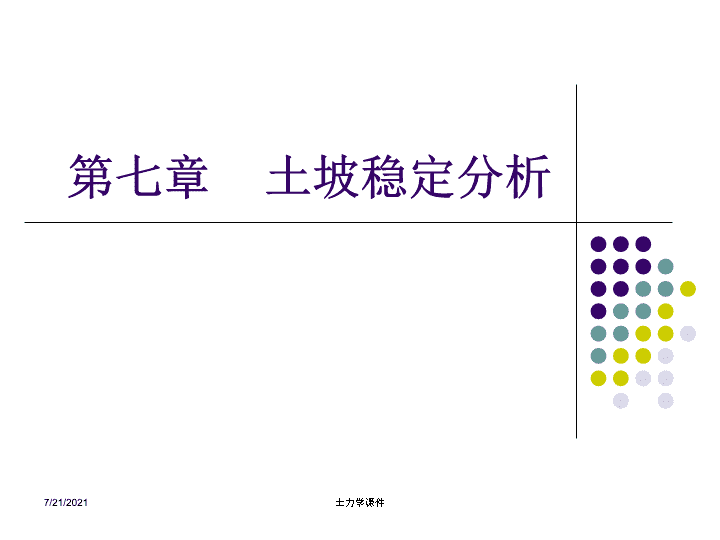

第七章土坡稳定分析7/21/2021土力学课件 主要内容7.1突破稳定及其影响因素7.2平面滑动面的土坡稳定分析7.3瑞典条分法7.4稳定数法7.5圆弧滑动面得毕肖普法7.6非圆弧滑动面的分析法7.7土坡稳定分析中的孔隙水压力7.8深基坑开挖中的竖直边坡稳定分析7/21/2021土力学课件 概述土坡是具有倾斜表面的土体。由于地质作用自然形成的土坡，如山坡、江河的岸坡等称为天然土坡。本章讨论的土坡是指经过人工开挖，填土工程建造物如基坑、渠道、土坡、路堤等的边坡，通常称为人工土坡。7/21/2021土力学课件 7/21/2021土力学课件 7.1土坡稳定及影响因素坡肩7/21/2021土力学课件 天然土坡7/21/2021土力学课件 人工土坡—露天矿7/21/2021土力学课件 人工土坡7/21/2021土力学课件 影响土坡稳定的因素主要有：（1）边坡坡角愈小愈安全，但不经济，坡角太大，则经济不安全。（2）坡高H，其他条件相同，H越大越不安全。（3）土的性质，如重度，和的值，如值大，则土坡安全。（4）地下水的渗透力，当边坡中有地下水渗透时，渗透力与滑动方向相反则安全，两者方向相同则危险。（5）震动作用的影响如地震、工程爆破、车辆震动等。（6）人类活动和生态环境的影响。7/21/2021土力学课件 7.2平面滑动面的土坡稳定分析7.2.1一般情况下的无粘性土土坡7/21/2021土力学课件 或用Ks表示由此可见，对于均质无粘性土土坡，理论上只要坡角小于土的内摩擦角，主体就是稳定的。Ks等于1时，主体处于极限平衡状态，此时的坡角就等于无粘性土的内摩擦角。7/21/2021土力学课件 7.2.2有渗流作用时的无粘性土土坡因此，当坡面有顺坡渗流作用时，无粘性土土坡的稳定安全因数将近乎降低一半。7/21/2021土力学课件 7/21/2021土力学课件 7.3瑞典条分法7/21/2021土力学课件 条分法的假定7/21/2021土力学课件 瑞典条分法7/21/2021土力学课件 7/21/2021土力学课件 瑞典条分法的计算步骤Li,Wi,7/21/2021土力学课件 7/21/2021土力学课件 例题7/21/2021土力学课件 7/21/2021土力学课件 7/21/2021土力学课件 7.4稳定数法7/21/2021土力学课件 7/21/2021土力学课件 7.5圆弧滑动面的毕肖普法7/21/2021土力学课件 毕肖普法求解条件假设滑裂面为圆弧不忽略条间作用力在每条滑裂面上满足极限平衡条件每条上作用力在y方向（竖直）上静力平衡总体对圆心o力矩平衡7/21/2021土力学课件 7/21/2021土力学课件 7/21/2021土力学课件 7/21/2021土力学课件
