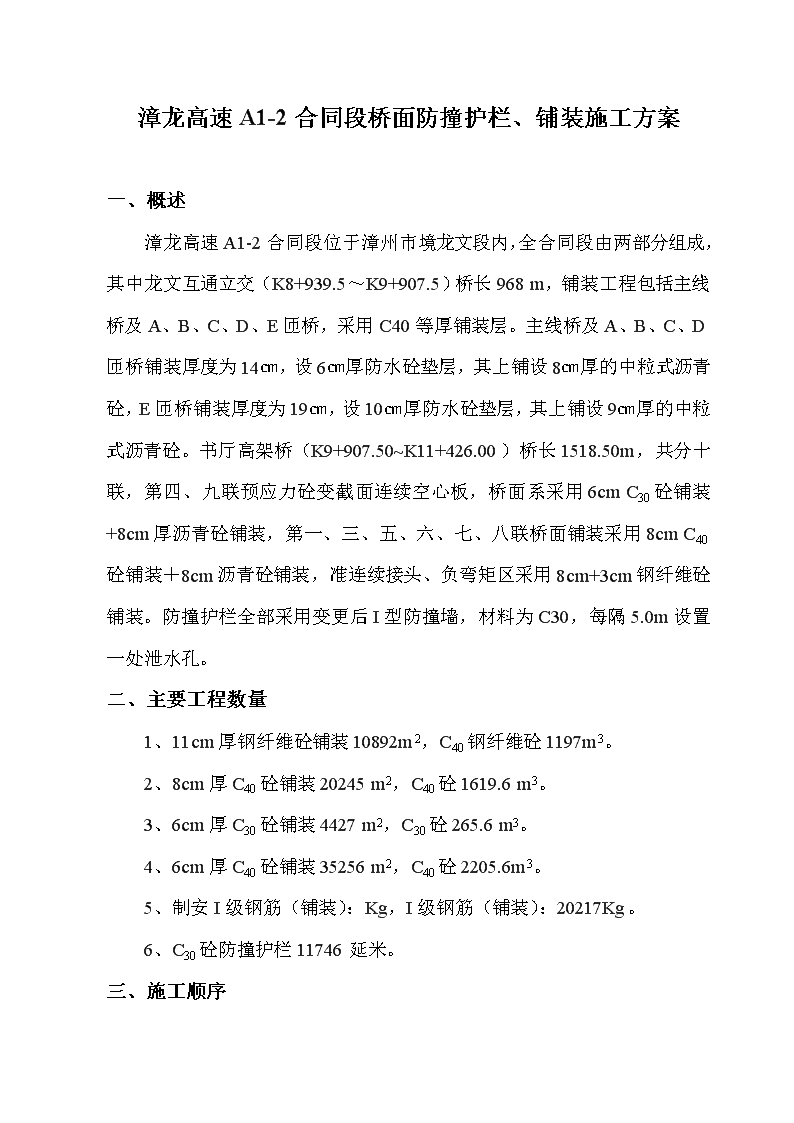

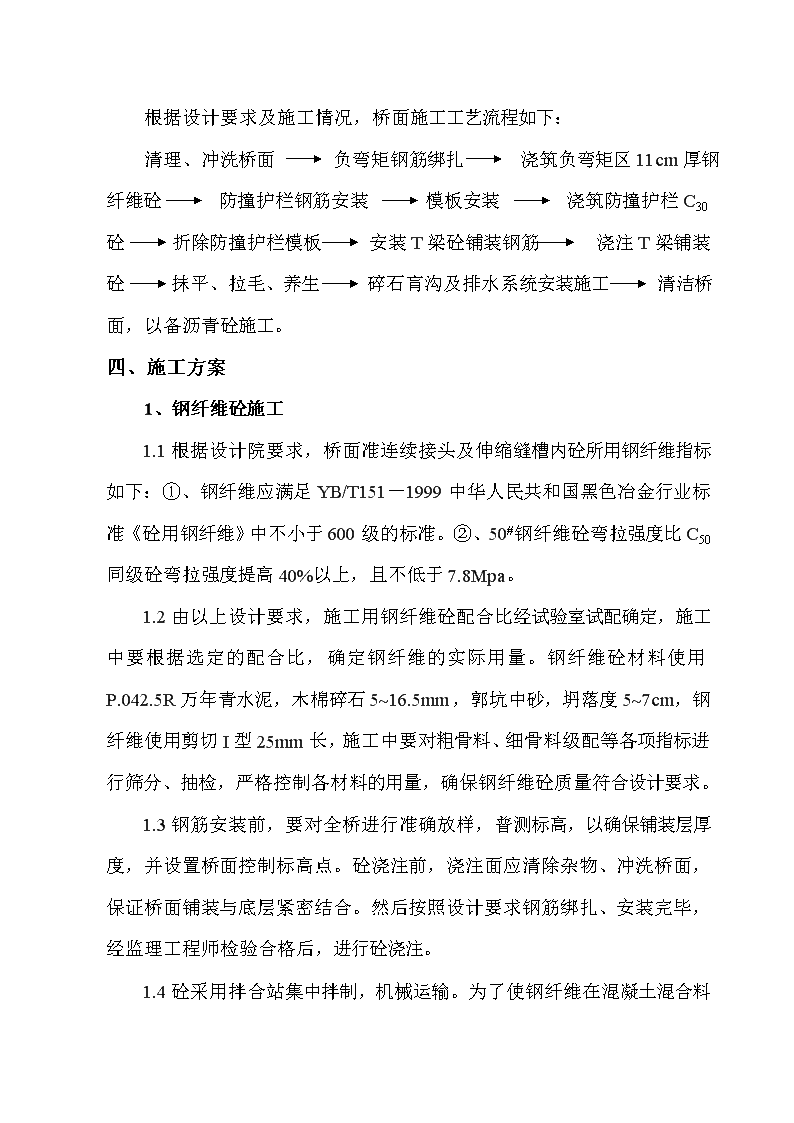

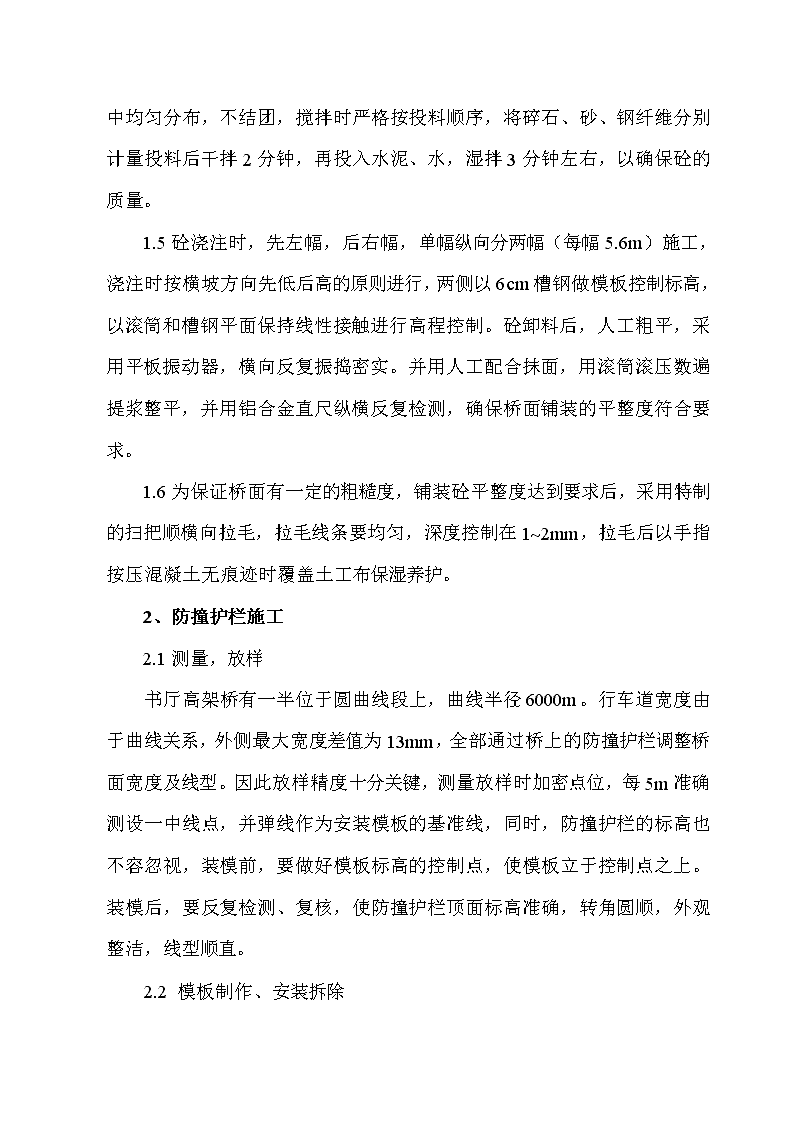

漳龙高速A1-2合同段桥面防撞护栏、铺装施工方案一、概述漳龙高速A1-2合同段位于漳州市境龙文段内，全合同段由两部分组成，其中龙文互通立交（K8+939.5～K9+907.5）桥长968m，铺装工程包括主线桥及A、B、C、D、E匝桥，采用C40等厚铺装层。主线桥及A、B、C、D匝桥铺装厚度为14㎝，设6㎝厚防水砼垫层，其上铺设8㎝厚的中粒式沥青砼，E匝桥铺装厚度为19㎝，设10㎝厚防水砼垫层，其上铺设9㎝厚的中粒式沥青砼。书厅高架桥（K9+907.50~K11+426.00）桥长1518.50m，共分十联，第四、九联预应力砼变截面连续空心板，桥面系采用6cmC30砼铺装+8cm厚沥青砼铺装，第一、三、五、六、七、八联桥面铺装采用8cmC40砼铺装＋8cm沥青砼铺装，准连续接头、负弯矩区采用8cm+3cm钢纤维砼铺装。防撞护栏全部采用变更后I型防撞墙，材料为C30，每隔5.0m设置一处泄水孔。二、主要工程数量1、11cm厚钢纤维砼铺装10892m2，C40钢纤维砼1197m3。2、8cm厚C40砼铺装20245m2，C40砼1619.6m3。3、6cm厚C30砼铺装4427m2，C30砼265.6m3。4、6cm厚C40砼铺装35256m2，C40砼2205.6m3。5、制安I级钢筋（铺装）：Kg，I级钢筋（铺装）：20217Kg。6、C30砼防撞护栏11746延米。三、施工顺序 根据设计要求及施工情况，桥面施工工艺流程如下：清理、冲洗桥面负弯矩钢筋绑扎浇筑负弯矩区11cm厚钢纤维砼防撞护栏钢筋安装模板安装浇筑防撞护栏C30砼折除防撞护栏模板安装T梁砼铺装钢筋浇注T梁铺装砼抹平、拉毛、养生碎石肓沟及排水系统安装施工清洁桥面，以备沥青砼施工。四、施工方案1、钢纤维砼施工1.1根据设计院要求，桥面准连续接头及伸缩缝槽内砼所用钢纤维指标如下：①、钢纤维应满足YB/T151－1999中华人民共和国黑色冶金行业标准《砼用钢纤维》中不小于600级的标准。②、50#钢纤维砼弯拉强度比C50同级砼弯拉强度提高40%以上，且不低于7.8Mpa。1.2由以上设计要求，施工用钢纤维砼配合比经试验室试配确定，施工中要根据选定的配合比，确定钢纤维的实际用量。钢纤维砼材料使用P.042.5R万年青水泥，木棉碎石5~16.5mm，郭坑中砂，坍落度5~7cm，钢纤维使用剪切I型25mm长，施工中要对粗骨料、细骨料级配等各项指标进行筛分、抽检，严格控制各材料的用量，确保钢纤维砼质量符合设计要求。1.3钢筋安装前，要对全桥进行准确放样，普测标高，以确保铺装层厚度，并设置桥面控制标高点。砼浇注前，浇注面应清除杂物、冲洗桥面，保证桥面铺装与底层紧密结合。然后按照设计要求钢筋绑扎、安装完毕，经监理工程师检验合格后，进行砼浇注。1.4 砼采用拌合站集中拌制，机械运输。为了使钢纤维在混凝土混合料中均匀分布，不结团，搅拌时严格按投料顺序，将碎石、砂、钢纤维分别计量投料后干拌2分钟，再投入水泥、水，湿拌3分钟左右，以确保砼的质量。1.5砼浇注时，先左幅，后右幅，单幅纵向分两幅（每幅5.6m）施工，浇注时按横坡方向先低后高的原则进行，两侧以6cm槽钢做模板控制标高，以滚筒和槽钢平面保持线性接触进行高程控制。砼卸料后，人工粗平，采用平板振动器，横向反复振捣密实。并用人工配合抹面，用滚筒滚压数遍提浆整平，并用铝合金直尺纵横反复检测，确保桥面铺装的平整度符合要求。1.6为保证桥面有一定的粗糙度，铺装砼平整度达到要求后，采用特制的扫把顺横向拉毛，拉毛线条要均匀，深度控制在1~2mm，拉毛后以手指按压混凝土无痕迹时覆盖土工布保湿养护。2、防撞护栏施工2.1测量，放样书厅高架桥有一半位于圆曲线段上，曲线半径6000m。行车道宽度由于曲线关系，外侧最大宽度差值为13mm，全部通过桥上的防撞护栏调整桥面宽度及线型。因此放样精度十分关键，测量放样时加密点位，每5m准确测设一中线点，并弹线作为安装模板的基准线，同时，防撞护栏的标高也不容忽视，装模前，要做好模板标高的控制点，使模板立于控制点之上。装模后，要反复检测、复核，使防撞护栏顶面标高准确，转角圆顺，外观整洁，线型顺直。2.2模板制作、安装拆除 2.2.1防撞护栏模板统一采取工厂加工制作的定型钢模，制作时要求模板平顺，表面光洁，尺寸准确，牢固不变形，接缝密封性好，制作好的模板要进行试拼并编号，有错台及平整度不符合要求的模板经整改合格后方可使用。2.2.2制作好的模板安装时要严格按照设计要求的技术标准进行，尽量将模板预先组拼成以跨径长度（25米）为单位的一整块组合模板，进行统一安装和拆除。并对组合好的模板进行检查，对模板的加工缝和模板之间的拼装缝采用胶体物挤入缝内、刮平，以保证模板表面的平整度，防止错台，漏浆的现象发生。模板安装时，要采取以下措施确保模板安装满足施工精度要求。⑴、由于T梁张拉形成拱度，护栏模板安装时底部要进行抹平处理，作为装模的基准面，并在模板底部压双面胶等材料做密封处理，以防漏浆。⑵、选用优质机油和柴油按适当比例配制作为脱模剂，均匀涂刷模板表面，严禁使用劣质废机油等材料，以免造成砼表面颜色不均和污染现象。⑶、模板的加固采用“对拉对顶”的方法，在防撞护栏预埋筋底部焊接限位钢筋，并按适当间距用横向拉杆紧固。内模采用缆风拉紧，与钢管支撑对拉、对顶，确保模板安装牢固、稳定、不变形。⑷、砼施工以跨径长度为作业单元，把施工缝设于护栏断缝处，封头板栓接固定，以消除施工缝并保证断缝的垂直度。模板安装完毕，对其平面位置、顶部标高、加固措施等方面进行全面检查，符合要求经监理工程师检查后，进行下道工序施工。2.2.3 防撞护栏模板在混凝土强度能保证其表面棱角不致损坏时方可拆除，拆除时要小心操作，避免人为的破坏混凝土表面的棱角。模板拆除后及时进行清理，将表面灰浆、污垢清除干净，缝隙填塞密实，以备下次使用。2.3砼浇注施工2.3.1砼在拌合站集中拌制，机械运输、人工入模。浇注时采用分层斜向浇注的方法，第一层控制在25cm左右，第二层浇注防撞护栏斜面处，然后分层浇筑顶部砼，浇筑时纵向分段不易过长，以使砼层次衔接良好，气泡充分逸出，使砼表面光洁、无分层痕迹。2.3.2浇注时振捣器要快插、慢拔，以使气泡充分逸出。振捣时要插入已振完下层混凝土5~10cm，插点均匀排列，按顺序振捣，以混凝土表面平坦、泛浆、不出现气泡为度，保证混凝土振捣密实，严禁过振。2.3.3砼浇注完成后，及时覆盖养护，并保持充分湿润，避免混凝土表面缩裂。防撞护栏模板拆除后，对砼表面存在的气泡等轻微缺陷，不得随意修饰，经监理工程师同意后，进行必要的处理。3、其它桥面铺装施工3.1砼防撞护栏施工完成后，进行其它桥面部分的铺装施工，施工方法同钢纤维砼施工，单幅分二幅施工，两侧以槽钢作为摊铺架行走轨道，槽钢经标高测设无误后，临时加以固定，用平板振动器充分振捣后，用滚筒滚压数遍，提浆找平，并进行人工配合，用直尺纵横向反复检测，以确保桥面标高及砼表面平整度符合要求。3.2T梁桥面铺装为8cm厚C40砼铺装，砼材料使用P.042.5R万年青水泥，木棉碎石5~40mm 双级配碎石，郭坑中砂，其材料均要经试验室检测，合格后方可使用。砼施工时要根据试验室出具的配合比，严格控制各材料的用量，确保砼的施工质量。3.3书厅高架桥第四、九联桥面铺装，采用6cm厚C30砼，砼材料使用P.032.5R中达水泥，木棉5~20mm连续级配碎石，郭坑中砂，其材料同样要经试验室检测，并根据试验室出具的配合比进行砼施工。3.4砼分幅施工时，按先低后高的原则进行，单幅同样以5.6m为一幅施工，两侧留余27.5cm以备平板振动器及滚筒行走使用。由于是分幅施工，后施工的一幅水泥浆会污染先施工的一幅，施工中要派专人在拉毛后，用钢丝刷清除接茬处的污染砂浆，以保证接茬处的平整度和桥面的整洁。3.5桥面铺装砼施工完毕，覆盖养生达到一定强度后，安装桥面铸铁泄水管、泄水钢管，施工两侧剩余桥面铺装部分，并预留碎石盲沟的位置。待该部位砼达到强度后，弹出碎石盲沟边缘线，用砼切割机刻槽，人工凿除多余部分，并将盲沟槽内清理干净，填充符合要求的碎石。五、质量技术保证1、桥面系部分是全桥施工的重点，是整个桥梁的脸面工程。施工中要树立高度的质量责任意识，认真、精心做好每一道工序，严格自检、互检、交互检程序，确保每一道工序均处于有效的控制状态下。2、施工中要精心组织，专人专责，健立健全项目部制定的质量保证体系，全面有效的履行监理程序，使整个桥面系的施工从材料源头到各施工环节，均能得到有效控制。 3、高程精确放样是确保桥面系工程施工最为关键的一环。施工过程中必须完善复核制度。模板安装完毕后，要对模板标高多次检验复核，并在浇筑过程中，进行必要的复测，做到勤测、勤核、勤纠偏，以确保桥面系施工高程的准确性；确保桥面铺装层平整度，桥面横坡符合设计及规范要求。4、桥面铺装砼施工时用作平板振动器、滚筒行走轨道的槽钢要有足够的钢度，其顶面要加以临时固定。桥面砼摊铺时，砼顶面要高出槽钢顶面，其高度根据现场实际确定的砼松铺厚度控制，以保证铺装砼顶面标高在平板振动器振捣、滚筒滚压密实后砼顶面标高符合设计，及施工精度要求。砼振捣密实在抹平过程中要纵横向用直尺反复检测，确保面层的平整度质量。5、砼铺装部分的钢筋制作、安装要严格按设计要求与施工规范进行，其钢筋网位置要准确，绑扎间距标准，负弯矩钢筋布设准确，底面加垫砼小垫块，保证有足够的保护层，其顶面的保护层厚度严格按设计净保护层2.0cm控制，以防止砼收缩产生微裂，在分幅施工中时，钢筋要交错留出足够的搭接长度，以保证钢筋网的整体受力。6、桥面钢纤维砼施工及其余部分桥面铺装施工时，要严格控制施工缝的设置位置，并要保证施工缝顺直，其后续衔接砼施工时，要对施工缝按规范要求凿毛、清理后，进行施工。7、桥面铺装施工是连续作业，施工过程中，要预备足够的防雨设施，同时在夏季施工时，尽量避开高温时间施工。六、安全防范措施1、桥面施工是高空作业，开工前要对各作业班组进行全面的彻底的安全教育培训，避免和预防发生任何安全问题。 2、桥面施工各作业班组人员要固定，特别是防撞护栏模板安装、拆除人员、砼振捣人员，施工中要尽量保证其工作的连续性。3、桥面施工时除桥面设置安全巡视员外，桥跨下要设专人巡视，以防砼施工时不慎坠物伤人。4、施工人员进入桥面施工时，要佩戴安全帽，严禁穿拖鞋。对施工用的电力、电线，要定期检查，防止漏电伤人现象发生。5、砼施工运输车辆及使用的各种工具要定期检修，操作人员要分工明确，各司其职。
