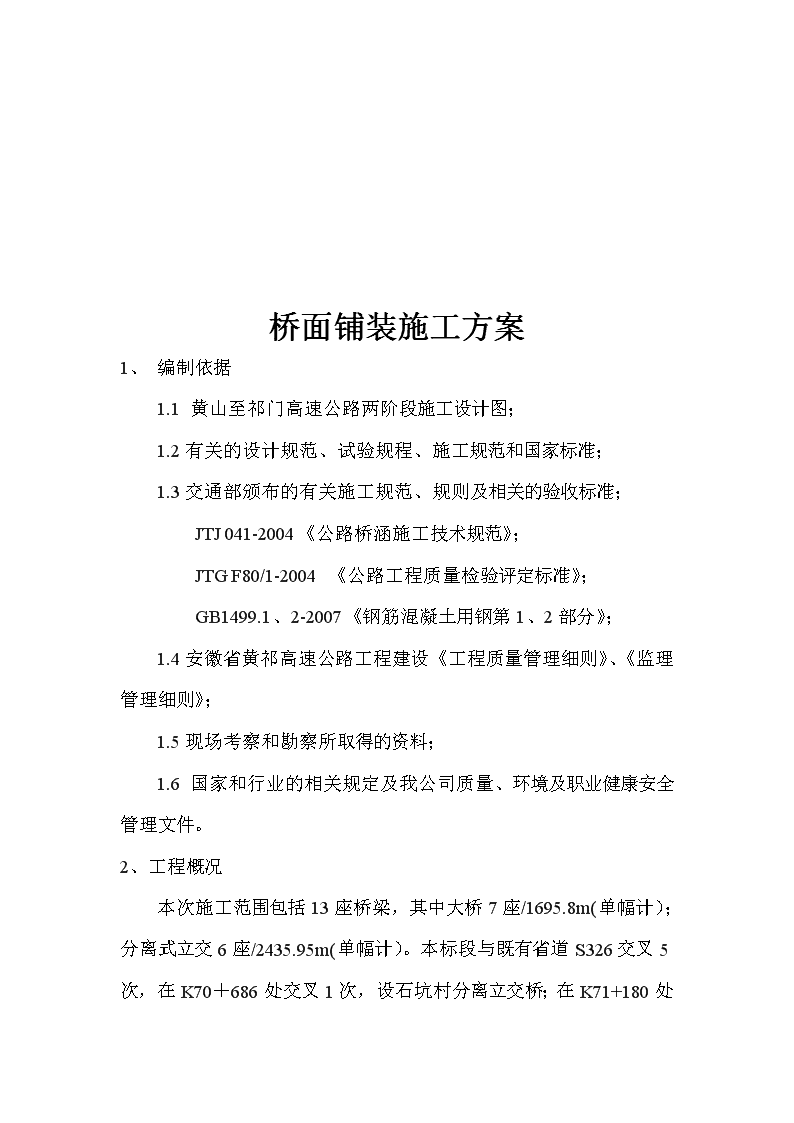

桥面铺装施工方案

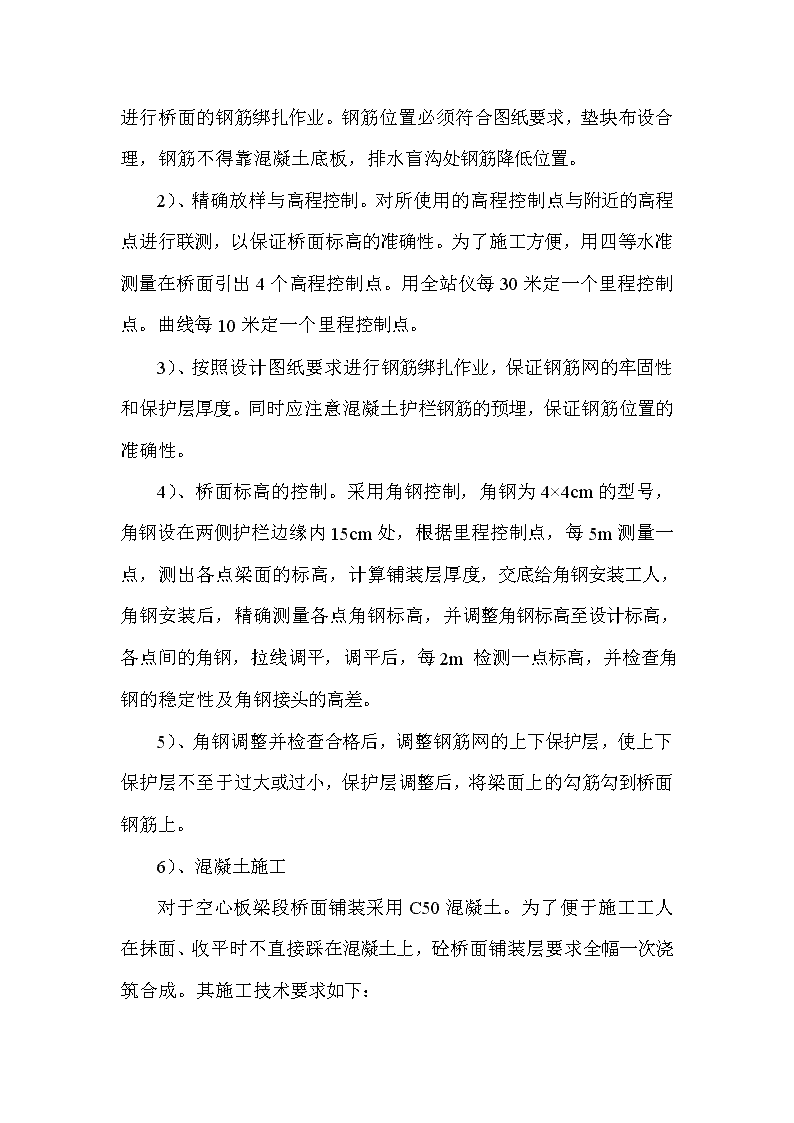

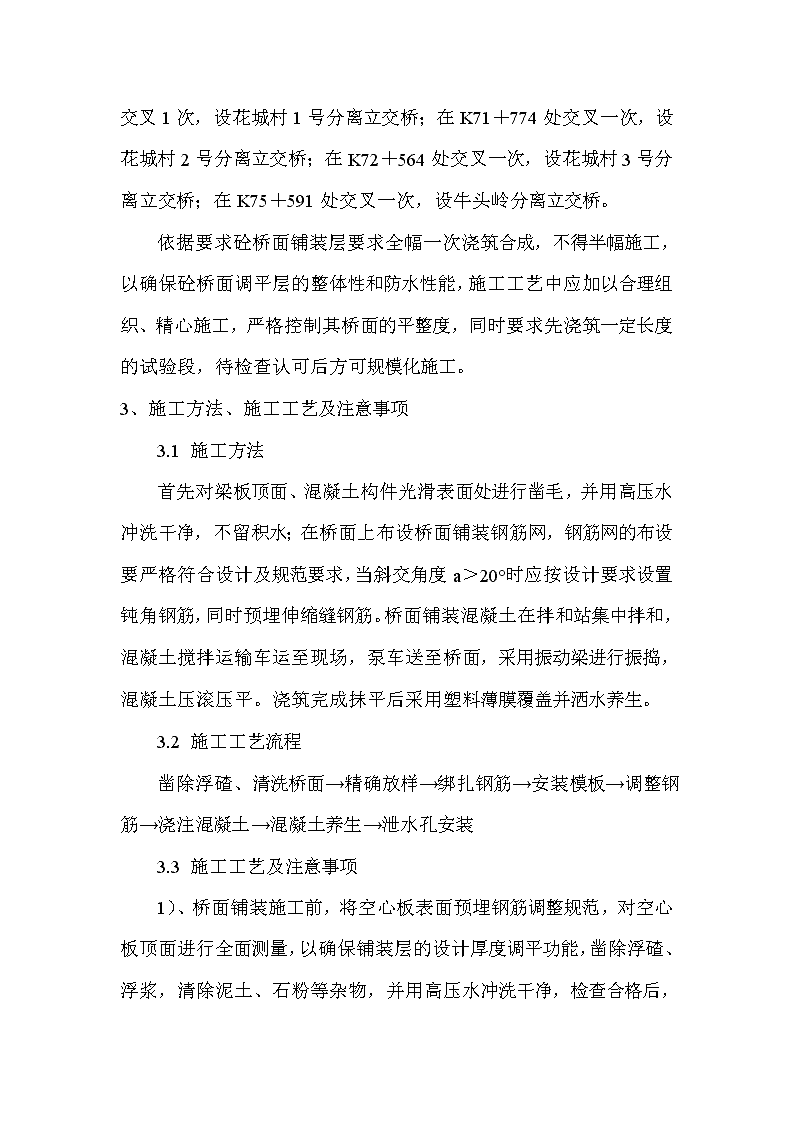

桥面铺装施工方案1、编制依据1.1黄山至祁门高速公路两阶段施工设计图；1.2有关的设计规范、试验规程、施工规范和国家标准；1.3交通部颁布的有关施工规范、规则及相关的验收标准；JTJ041-2004《公路桥涵施工技术规范》；JTGF80/1-2004《公路工程质量检验评定标准》；GB1499.1、2-2007《钢筋混凝土用钢第1、2部分》；1.4安徽省黄祁高速公路工程建设《工程质量管理细则》、《监理管理细则》；1.5现场考察和勘察所取得的资料；1.6国家和行业的相关规定及我公司质量、环境及职业健康安全管理文件。2、工程概况本次施工范围包括13座桥梁，其中大桥7座/1695.8m(单幅计）；分离式立交6座/2435.95m(单幅计）。本标段与既有省道S326交叉5次，在K70＋686处交叉1次，设石坑村分离立交桥 ；在K71+180处交叉1次，设花城村1号分离立交桥；在K71＋774处交叉一次，设花城村2号分离立交桥；在K72＋564处交叉一次，设花城村3号分离立交桥；在K75＋591处交叉一次，设牛头岭分离立交桥。依据要求砼桥面铺装层要求全幅一次浇筑合成，不得半幅施工，以确保砼桥面调平层的整体性和防水性能，施工工艺中应加以合理组织、精心施工，严格控制其桥面的平整度，同时要求先浇筑一定长度的试验段，待检查认可后方可规模化施工。3、施工方法、施工工艺及注意事项3.1施工方法首先对梁板顶面、混凝土构件光滑表面处进行凿毛，并用高压水冲洗干净，不留积水；在桥面上布设桥面铺装钢筋网，钢筋网的布设要严格符合设计及规范要求，当斜交角度a＞20°时应按设计要求设置钝角钢筋，同时预埋伸缩缝钢筋。桥面铺装混凝土在拌和站集中拌和，混凝土搅拌运输车运至现场，泵车送至桥面，采用振动梁进行振捣，混凝土压滚压平。浇筑完成抹平后采用塑料薄膜覆盖并洒水养生。3.2施工工艺流程    凿除浮碴、清洗桥面→精确放样→绑扎钢筋→安装模板→调整钢筋→浇注混凝土→混凝土养生→泄水孔安装3.3施工工艺及注意事项1） 、桥面铺装施工前，将空心板表面预埋钢筋调整规范，对空心板顶面进行全面测量，以确保铺装层的设计厚度调平功能，凿除浮碴、浮浆，清除泥土、石粉等杂物，并用高压水冲洗干净，检查合格后，进行桥面的钢筋绑扎作业。钢筋位置必须符合图纸要求，垫块布设合理，钢筋不得靠混凝土底板，排水盲沟处钢筋降低位置。2）、精确放样与高程控制。对所使用的高程控制点与附近的高程点进行联测，以保证桥面标高的准确性。为了施工方便，用四等水准测量在桥面引出4个高程控制点。用全站仪每30米定一个里程控制点。曲线每10米定一个里程控制点。3）、按照设计图纸要求进行钢筋绑扎作业，保证钢筋网的牢固性和保护层厚度。同时应注意混凝土护栏钢筋的预埋，保证钢筋位置的准确性。4）、桥面标高的控制。采用角钢控制，角钢为4×4cm的型号，角钢设在两侧护栏边缘内15cm处，根据里程控制点，每5m测量一点，测出各点梁面的标高，计算铺装层厚度，交底给角钢安装工人，角钢安装后，精确测量各点角钢标高，并调整角钢标高至设计标高，各点间的角钢，拉线调平，调平后，每2m检测一点标高，并检查角钢的稳定性及角钢接头的高差。5）、角钢调整并检查合格后，调整钢筋网的上下保护层，使上下保护层不至于过大或过小，保护层调整后，将梁面上的勾筋勾到桥面钢筋上。6）、混凝土施工对于空心板梁段桥面铺装采用C50混凝土。为了便于施工工人在抹面、收平时不直接踩在混凝土上，砼桥面铺装层要求全幅一次浇筑合成。其施工技术要求如下： a、模板设置：首先根据铺装层厚度确定好混凝土标准带，标准带采用5号槽钢作模板，用水准仪布置好标高控制点。b、桥面处理：混凝土浇注前，将桥面的杂物、灰尘全部清理干净，并且洒水湿润桥面，但不能留有积水。c、运输：混凝土在互通拌和站集中搅拌，混凝土罐车运输至现场。混凝土到达现场后应有专业技术人员进行坍落度检测，混凝土坍落度小于14cm不能使用，否则易引起堵泵现象。混凝土出现离析现象时不能使用。d、混凝土的摊铺：混凝土泵车送至桥头后，采用双轮车运至摊铺地点采用人工找补均匀。考虑混凝土振捣后有一定的沉降量，人工摊铺时，要比角钢高度略高。e、振捣时首先采用插入式振动棒与平板振动器相结合的方法。应严格控制振捣时间，振捣时间不宜过长，保证混凝土密实即可。过度振捣会造成粗骨料下沉，混凝土表面浮浆，上层多为砂浆，极易造成塑性收缩裂纹。f、混凝土收浆、抹面：混凝土振捣后应立即搭设跳板进行抹面收浆。g、混凝土养生 ：一次收浆之后，赶紧盖塑料薄膜，阻止水分的挥发而产生早期塑性收缩裂纹。施工作业面不得过长，从混凝土摊铺到盖塑料薄膜不宜超过45min,尽量控制在30min内。待终凝后撤掉塑料薄膜，然后铺上棉毡洒水养护，养护不少于10天。另外为了保证先施工的半幅桥面的整洁度和平整度，派专人清除接茬处的浆液。在浇注下一次混凝土前，在施工缝处涂界面剂。h、桥面铺装施工检查项目   桥面铺装施工实测项目项次检查项目允许偏差检验频率检查方法和频率范围点数1平整度5每20延米33m靠尺量取2中线高程±101水准仪测量3横断面高程±10，且横坡≯0.54水准仪测量钢筋网片允许误差项次检查项目允许偏差（mm）检验频率检查方法和频率范围点数1长度±10每片网片或骨架2尺量2宽度±1023网格尺寸±104尺量,纵横各取3～5个网格4网片对角线相差101尺量 4、工期计划本工程桥面铺装工期安排如下：2011年6月～2012年3月完成。5、机械配备序号机械或设备名称型号规格数量用于施工部位备注1小型电焊机BX1-63010钢筋加工 2柴油发电机120KW1 备用3振动梁 1砼施工 4平板振动器1.5KW1砼施工 5箱式变压器315KW1钢筋加工 6     6、劳动力安排劳动力安排：普工10人、木工10人、电工2人、电焊工5人、混凝土工20人、钢筋工20人、司机2人。7、安全保证措施7.1现场布置的安全措施（1）设置安全标志，在本工程现场周围配备、设立安全标志牌。（2）施工现场布置应符合防火、防爆、防洪、防雷电等安全规定和文明施工的要求，施工现场的生产、生活办公用房、仓库、材料堆放场、停车场、生产车间等应按批准的总平面布置图进行布置。（3）夜间工地进行施工时，做好工地照明工作。 （4）施工现场准备一定数量的编织布，以备在雨季期间对机电设备、新浇砼进行临时覆盖。（5）现场道路应平整、坚实、保持畅通；施工现场两侧交通要道之间的围蔽周围挂足够的警示牌和警示灯。施工现场设置大幅安全宣传标语。（6）施工现场的临时用电，严格执照《施工现场临时用电安全技术规范》JGJ46-88的规定执行。7.2施工机械的安全措施（1）各种机械操作人员和车辆驾驶员，必须取得操作合格证，不准操作与操作证不相符的机械作业；不准机械设备交给无本操作证的人员操作，对机械操作人员要建立档案，专人管理。（2）机械设备在施工现场停放时，应选择安全的停放地点，夜间应有专人看管。（3）严禁对运转中的机械设备进行维修、保养调整等作业。（4）指挥施工机械作业人员，必须站在能够让操作手看到的安全地点，并应明确规定指挥联络信号。（5）定期组织机电设备、车辆安全大检查，对检查中查出的安全问题，按照“三不放过”的原则进行调查处理，制定防范措施，防止机械事故的发生。8、质量验收标准水泥混凝土构筑物（构件）允许偏差 序号项目允许偏差（mm）检验频率检验方法范围点数1混凝土抗压强度必须符合验评规定每个构筑物或构件 必须符合验评规定2断面尺寸宽 ±153 用尺量，沿全长端部，L/4处和中间各计1高长用尺量，两侧上下各计1点3顶面高程±103用水准仪测模板制作时的允许偏差项目允许偏差(mm)钢模板制作外形尺寸长和高0，-1肋高±5面板端偏斜≤0.5连接配件（螺栓、卡子等）的孔眼位置孔中心与板面的间距±0.3板端中心与板端的间距0,-0.5 沿板长、宽方向的孔±0.6板面局部不平1.0板面和板侧挠度±1.0模板安装的允许偏差项目允许偏差(mm)模板标高±10模板内部尺寸±20轴线偏位10模板相邻两板表面高低差2模板表面平整59、质量保证措施9.1钢筋质量保证措施（1）材料①材料种类施工所用钢筋为满足设计规定的I级（R235）钢筋、II级（HRB335）螺纹钢均应满足相关规范的规定。绑扎用的绑线为冷淬火绑线，其物理特性均满足国标SDJ207-82的规定。不同类别的钢筋均按规范要求取样试验，出具合格证，方可使用。②材料存放    在存放过程中，钢筋上部采用油布或塑料布覆盖防止钢筋生锈、氧化，其下部垫枕木或其他相同用途的东西，防止钢筋和地面直接接触，亦使钢筋受腐蚀及受其他物质的污染。③.技术要求1）垫块位置摆放正确，交错安排，以确保混凝土保护层达到设计规定的厚度。2）混凝土垫块绑线呈梅花形，线结间距不超过60cm；绑线应埋在垫层里并和钢筋紧紧连接在一起。3）拼接的钢筋直径不超过25mm，且拼接位置交错布置，避免在同一部位进行，拼接位置位于结构中受力较小的部位。4）使用绑线或现场焊接的钢筋网的交叉连接满足图纸规定。5）绑扎好的钢筋网呈现刚性框架，安装精确，不允许移动。④.质量保证1）钢筋的制作加强验收把关。2）在绑扎好的钢筋网上铺设人行道板，防止行走时钢筋网位置移动和污染。3）钢筋安装和清理完成后，在自检合格后，请监理工程师检查。4）所有的钢筋在提交批准后，无论从数量、尺寸及安装位置，均要符合规范及设计要求。9.2模板工程质量保证措施①模板应不漏浆，符合结构尺寸、线型及外形，并具有足够的强度和刚度，且有牢固，稳定的固定支撑系统。②砼的模板用钢模板。③ 模板内应无污物、砂浆及其他杂物。拆除以后的模板，就在使用前彻底涂以脱模剂。脱模剂或其他相当的代用品，应使能易于脱模，并使砼不变色。④当所有和模板有关的工作做完，待浇筑砼构件中所有预埋件亦安装完毕，应经监理工程师检查认可后，才能浇筑砼。⑤浇砼时专人负责看模，发现局部变形，支架松动及时加固。9.3砼质量保证措施本标段混凝土一律采用1#搅拌站并经监理及甲方审批同意的混凝土。砼施工各阶段的须注意如下事项：（1）原材料控制砼采用抗裂防渗钢纤维混凝土，是由各组成材料合成的人工复合材料，不仅各生产工序的工艺操作情况对其质量产生影响，各组成材料的质量情况，也影响砼的质量。所以，各组成材料的质量控制，是砼质量控制的重要环节，也是确保砼质量控制的基本内容。各组成材料如水泥、砂、石料、水和外加剂的性能指标必须符合相关规范要求。（2）砼配合比控制   砼配合比由试验室提供，经监理审核批准后使用，未经试验人员允许，配合比不得改动。在砼搅拌过程中应始终注意其稠度，若稠度与原定的不符，应立即查明原因并予以纠正。（3）砼的灌注①砼浇筑前，对钢筋、预埋件和输送管线进行检查，符合要求后方能浇筑。同时，清除模板内的杂物和钢筋上的油污等。 ②砼浇筑连续进行，因故必须间歇时，其允许间歇时间必须根据规范要求强度试验确定，并在下次灌注前按间隙要求处理。③泵送前应用适量的、与砼同标号的水泥浆润滑管路。④浇筑过程中不得发生离析现象。⑤砼浇筑层厚度与振捣必须严格按招标文件要求和有关规范执行。砼振捣人员必须是培训合格、具有丰富施工经验的专业人员，并挂牌作业。砼浇筑过程中，质检、试验人员和施工负责人必须现场旁站值班。
