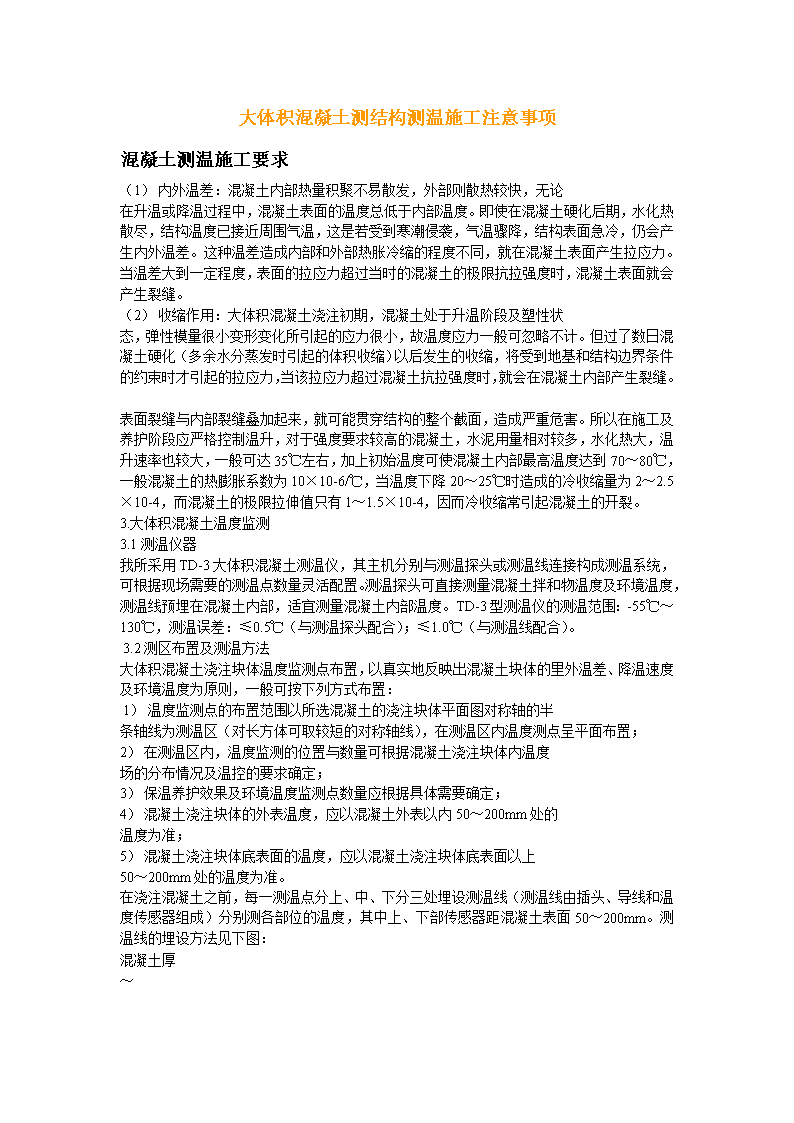

大体积混凝土结构测温施工注意事项.doc

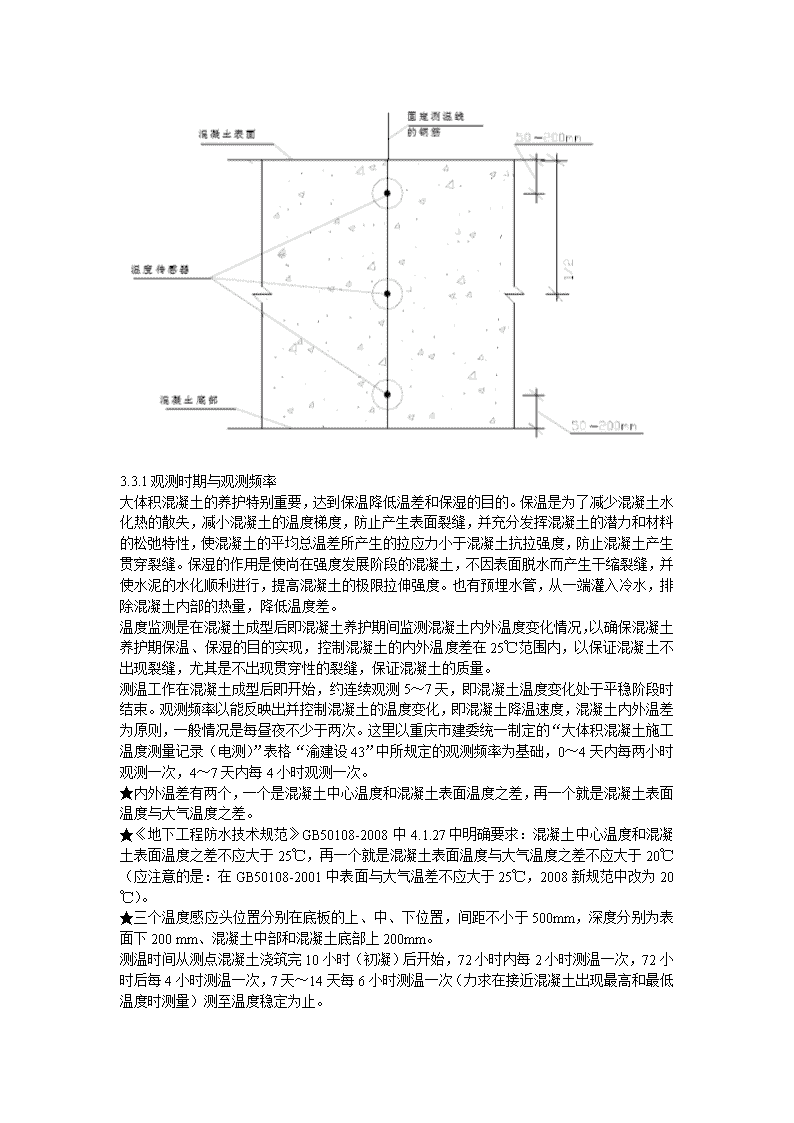

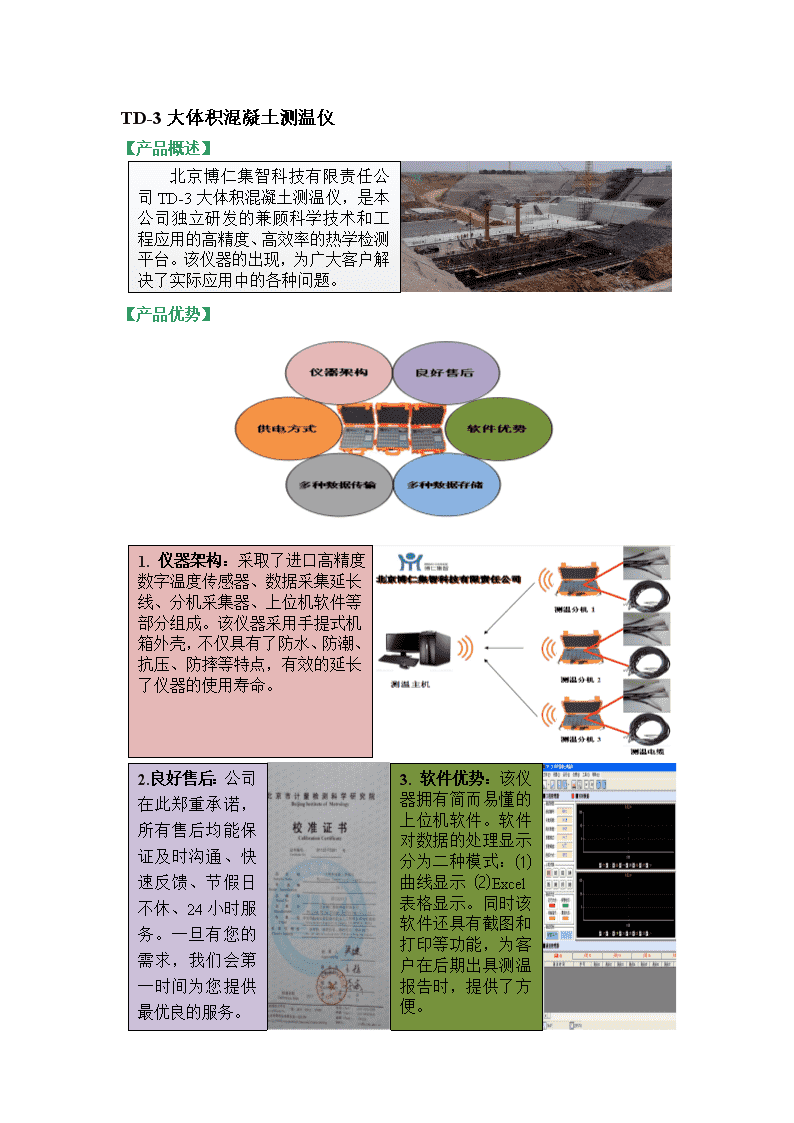

大体积混凝土测结构测温施工注意事项混凝土测温施工要求（1） 内外温差：混凝土内部热量积聚不易散发，外部则散热较快，无论在升温或降温过程中，混凝土表面的温度总低于内部温度。即使在混凝土硬化后期，水化热散尽，结构温度已接近周围气温，这是若受到寒潮侵袭，气温骤降，结构表面急冷，仍会产生内外温差。这种温差造成内部和外部热胀冷缩的程度不同，就在混凝土表面产生拉应力。当温差大到一定程度，表面的拉应力超过当时的混凝土的极限抗拉强度时，混凝土表面就会产生裂缝。 （2） 收缩作用：大体积混凝土浇注初期，混凝土处于升温阶段及塑性状态，弹性模量很小变形变化所引起的应力很小，故温度应力一般可忽略不计。但过了数日混凝土硬化（多余水分蒸发时引起的体积收缩）以后发生的收缩，将受到地基和结构边界条件的约束时才引起的拉应力，当该拉应力超过混凝土抗拉强度时，就会在混凝土内部产生裂缝。 表面裂缝与内部裂缝叠加起来，就可能贯穿结构的整个截面，造成严重危害。所以在施工及养护阶段应严格控制温升，对于强度要求较高的混凝土，水泥用量相对较多，水化热大，温升速率也较大，一般可达35℃左右，加上初始温度可使混凝土内部最高温度达到70～80℃，一般混凝土的热膨胀系数为10×10-6/℃，当温度下降20～25℃时造成的冷收缩量为2～2.5×10-4，而混凝土的极限拉伸值只有1～1.5×10-4，因而冷收缩常引起混凝土的开裂。 3.大体积混凝土温度监测   3.1测温仪器 我所采用TD-3大体积混凝土测温仪，其主机分别与测温探头或测温线连接构成测温系统，可根据现场需要的测温点数量灵活配置。测温探头可直接测量混凝土拌和物温度及环境温度，测温线预埋在混凝土内部，适宜测量混凝土内部温度。TD-3型测温仪的测温范围：-55℃～130℃，测温误差：≤0.5℃（与测温探头配合）；≤1.0℃（与测温线配合）。 3.2测区布置及测温方法 大体积混凝土浇注块体温度监测点布置，以真实地反映出混凝土块体的里外温差、降温速度及环境温度为原则，一般可按下列方式布置： 1） 温度监测点的布置范围以所选混凝土的浇注块体平面图对称轴的半条轴线为测温区（对长方体可取较短的对称轴线），在测温区内温度测点呈平面布置； 2） 在测温区内，温度监测的位置与数量可根据混凝土浇注块体内温度场的分布情况及温控的要求确定； 3） 保温养护效果及环境温度监测点数量应根据具体需要确定； 4） 混凝土浇注块体的外表温度，应以混凝土外表以内50～200mm处的温度为准； 5） 混凝土浇注块体底表面的温度，应以混凝土浇注块体底表面以上50～200mm处的温度为准。 在浇注混凝土之前，每一测温点分上、中、下分三处埋设测温线（测温线由插头、导线和温度传感器组成）分别测各部位的温度，其中上、下部传感器距混凝土表面50～200mm。测温线的埋设方法见下图： 混凝土厚～ 3.3.1观测时期与观测频率 大体积混凝土的养护特别重要，达到保温降低温差和保湿的目的。保温是为了减少混凝土水化热的散失，减小混凝土的温度梯度，防止产生表面裂缝，并充分发挥混凝土的潜力和材料的松弛特性，使混凝土的平均总温差所产生的拉应力小于混凝土抗拉强度，防止混凝土产生贯穿裂缝。保湿的作用是使尚在强度发展阶段的混凝土，不因表面脱水而产生干缩裂缝，并使水泥的水化顺利进行，提高混凝土的极限拉伸强度。也有预埋水管，从一端灌入冷水，排除混凝土内部的热量，降低温度差。 温度监测是在混凝土成型后即混凝土养护期间监测混凝土内外温度变化情况，以确保混凝土养护期保温、保湿的目的实现，控制混凝土的内外温度差在25℃范围内，以保证混凝土不出现裂缝，尤其是不出现贯穿性的裂缝，保证混凝土的质量。 测温工作在混凝土成型后即开始，约连续观测5～7天，即混凝土温度变化处于平稳阶段时结束。观测频率以能反映出并控制混凝土的温度变化，即混凝土降温速度，混凝土内外温差为原则，一般情况是每昼夜不少于两次。这里以重庆市建委统一制定的“大体积混凝土施工温度测量记录（电测）”表格“渝建设 43”中所规定的观测频率为基础，0～4天内每两小时观测一次，4～7天内每4小时观测一次。★内外温差有两个，一个是混凝土中心温度和混凝土表面温度之差，再一个就是混凝土表面温度与大气温度之差。★《地下工程防水技术规范》GB50108-2008中4.1.27中明确要求：混凝土中心温度和混凝土表面温度之差不应大于25℃，再一个就是混凝土表面温度与大气温度之差不应大于20℃（应注意的是：在GB50108-2001中表面与大气温差不应大于25℃，2008新规范中改为20℃）。★三个温度感应头位置分别在底板的上、中、下位置，间距不小于500mm，深度分别为表面下200mm、混凝土中部和混凝土底部上200mm。测温时间从测点混凝土浇筑完10小时（初凝）后开始，72小时内每2小时测温一次，72小时后每4小时测温一次，7天～14天每6小时测温一次（力求在接近混凝土出现最高和最低温度时测量）测至温度稳定为止。 TD-3大体积混凝土测温仪【产品概述】北京博仁集智科技有限责任公司TD-3大体积混凝土测温仪，是本公司独立研发的兼顾科学技术和工程应用的高精度、高效率的热学检测平台。该仪器的出现，为广大客户解决了实际应用中的各种问题。【产品优势】1.仪器架构：采取了进口高精度数字温度传感器、数据采集延长线、分机采集器、上位机软件等部分组成。该仪器采用手提式机箱外壳，不仅具有了防水、防潮、抗压、防摔等特点，有效的延长了仪器的使用寿命。3.软件优势：该仪器拥有简而易懂的上位机软件。软件对数据的处理显示分为二种模式：⑴曲线显示⑵Excel表格显示。同时该软件还具有截图和打印等功能，为客户在后期出具测温报告时，提供了方便。2.良好售后：公司在此郑重承诺，所有售后均能保证及时沟通、快速反馈、节假日不休、24小时服务。一旦有您的需求，我们会第一时间为您提供最优良的服务。 6.供电方式：为解决紧急断电、临时停电、野外无电源等情况，我公司再设计该仪器时，采用了交流电源、电池供电等，两种供电模式，充分解决了客户在仪器使用过程中的供电问题。5.数据传输优势：仪器采取了三种传输方式⑴GPRS无线数据传输⑵射频无线传输（有效距离视距3km）⑶U盘数据传输。这三种传输方式，分别满足了客户对超远距离、中远距离等环境模式下的使用需求。4.数据存储优势：为满足不同客户的需求，该仪器设置了两种存储方式⑴采集分机直接存储数据⑵上位机存储数据。（3）U盘存储数据。有效的提高了数据的安全性。10、传输距离：小于1500m11、测点线长：小于100m12、供电方式：AC220V/外接大容量锂电池(续航7-30天)13、电池续航：48h14、通讯接口：RS23215、电池寿命：3~5年16、额定功率：25W17、工作温度：-10℃～+80℃18、工作湿度：小于90%RH【技术参数】1、测量范围：-55℃～+125℃2、精度：±0.5℃(-20℃～+80℃)3、分辨率：0.1℃4、采样点数：小于2565、巡检周期：大于10s（可设置）6、报警阈值：-55℃～+125℃7、数据输出：LCD彩屏/PC8、无线频段：433MHz（ISM）9、传输技术：直接序列扩频（DSSS）【联系方式】柴经理：13983165254电话：010-5361372956049129传真：010-80741256
