建筑施工技术课件一.ppt

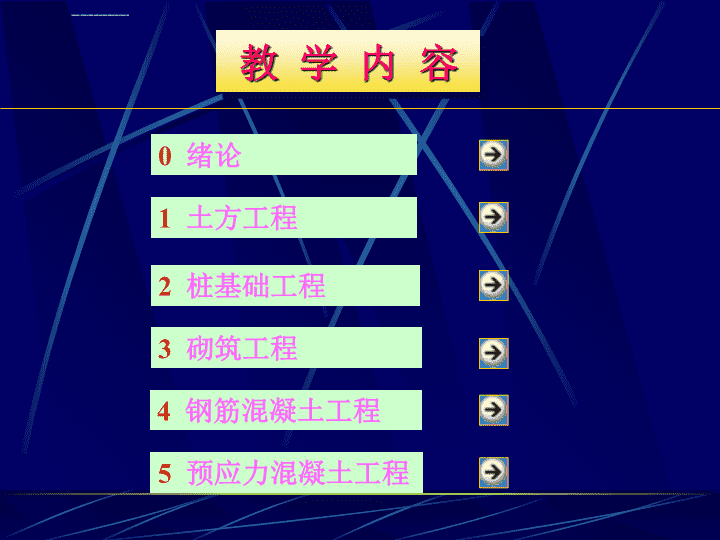

建筑施工技术王立红 0绪论教学内容1土方工程2桩基础工程4钢筋混凝土工程3砌筑工程5预应力混凝土工程 6结构安装工程7屋面工程与地下防水工程8装饰工程10高层建筑施工9冬季与雨季施工11大模板建筑施工12液压滑升模板施工 0绪论0.1建筑施工技术课程的研究对象、任务和学习方法0.2我国建筑施工技术发展概况0.3建筑工程施工质量验收统一标准与施工质量验收规范 建筑施工技术研究的是工业与民用房屋建筑施工技术的学科。其研究内容是建筑工程各主要工种工程施工中的一般施工技术和施工规律。施工技术课研究的主要内容：如何依据施工对象的特点、规模和实际情况，应用合适的施工技术和方法，完成符合设计要求的工种工程。研究的任务：掌握建筑工程施工原理和施工方法，以及保证工程质量和施工安全的技术措施。学习方法—理论联系实际。0.1建筑施工技术课程的研究对象、任务和学习方法 我国改革开放以来，在建筑施工技术方面得到了长足的进步，特别是在大型工业建筑和高层民用建筑施工中取得了辉煌的成就。在地基处理方面，推广了强夯法、振冲法、深层搅拌地基新技术；在基础工程施工中，推广和应用了钻冲孔灌注桩、旋喷桩、地下连续墙等深基础技术；大模板、滑升模板，钢筋气压焊、钢筋冷压连接、钢筋锥螺纹连接，泵送混凝土、高强度混凝土等新工艺和新技术得到了广泛地应用和推广；0.2我国建筑施工技术发展概况 在预应力混凝土方面，采用了无粘结工艺和整体预应力结构，使我国预应力混凝土发展由构件生产进入了预应力结构生产阶段；在大跨度结构、高耸结构方面，采用了整体吊装的新技术。目前在砌体、防水、装饰工程施工中，居多沿用传统的施工工艺和施工方法，劳动强度大、工效低。随着科学技术的进步和生产力的发展，墙体改革、新型建筑材料、工艺理论及计算机技术的应用必将有力地推动我国建筑施工技术的发展。 3.1《建筑工程施工质量验收统一标准》(GB50300—2001)中关于施工质量控制的基本规定：(1)施工现场质量管理应有相应的施工技术标准，健全的质量管理体系、施工质量检验制度和综合施工质量水平评定考核制度。0.3建筑工程施工质量验收统一标准与施工质量验收规范 (2)建筑工程应按下列规定进行施工质量控制：建筑工程采用的主要材料、半成品、成品、建筑构配件、器具和设备应进行现场验收。凡涉及安全、功能的有关产品，应按各专业工程质量验收规范的规定进行复验，并应经监理工程师（建设单位技术负责人）检查认可。各工序应按施工技术标准进行质量控制，每道工序完成后，应进行检查。相关各专业工种之间，应进行交接检验，并形成记录。未经监理工程师检查认可，不得进行下道工序施工。 (3)建筑工程施工质量应按下列要求进行验收：建筑工程施工质量应符合本标准和相关专业验收规范的规定；建筑工程施工应符合工程勘察、设计文件的要求；参加工程施工质量验收的各方人员应具备规定的资格；工程质量的验收均应在施工单位自行检查评定的基础上进行；隐蔽工程在隐蔽前应由施工单位通知有关单位进行验收，并应形成验收文件； 涉及结构安全的试块、试件及有关材料，应按规定进行见证取样检测；检验批的质量应按主控项目和一般项目验收；对涉及结构安全和使用功能的重要分部工程应进行抽样检测；承担见证取样检测及有关结构安全检测的单位应具有相应资质；工程的观感质量应由验收人员通过现场检查，并应共同确认。 3.2《施工质量验收规范》按工业与民用建筑工程中各专业工程(如建筑地基基础工程、砌体工程、混凝土结构工程等)分别修订、分册出版。各专业工程的施工质量验收规范的主要内容一般包括总则、术语、基本规定、分项工程施工质量验收标准和程序等内容。本教材的重新编写就是以新的建筑工程质量验收体系的具体内容进行修订的。建筑工程各专业工程施工质量验收规范必须与《建筑工程施工质量验收统一标准》配合使用。 3.3有关的几个术语(1)进场验收进入施工现场的材料、构配件、设备等，应按相关标准规定进行检验，对产品达到合格与否做出确认。(2)检验批按同一的生产条件或按规定的方式汇总起来供检验用的，由一定数量样本组成的检验体。 (3)见证取样检测在监理单位或建设单位监督下，由施工单位有关人员现场取样，并送至具备相应资质的检测单位所进行的检测。(4)交接检验由施工的承接方与完成方经双方检查并对可否继续施工做出确认的活动。(5)主控项目建筑工程中对安全、卫生、环境保护和公众利益起决定性作用的检验项目。 (6)一般项目除主控项目以外的检验项目。(7)观感质量通过观察和必要的量测所反映的工程外在质量。(8)强制性条文规范中的强制性条文用黑体字表示。强制性条文是指直接涉及人民生命财产安全、人身健康、环境保护和其他公众利益的必须严格执行的强制性规定，并考虑了保护资源，节约投资，提高经济效益和社会效益等政策要求。 1土方工程主要内容：土的分类及工程性质、土方量计算、施工辅助工作、土方机械化施工及土方工程质量验收；学习重点：土的工程性质及其对施工的影响，土壁支护与边坡，以及降低地下水位的方法。 学习要求:了解土的分类和现场鉴别土的种类；掌握基坑(槽)、场地平整土石方工程量的计算方法；了解土壁塌方和发生流砂现象的原因及防止方法；熟悉常用土方施工机械的特点、性能、适用范围及提高生产率的方法；掌握回填土施工方法及质量检验标准。 1.1土的分类及工程性质1.2土方量计算1.3施工准备与辅助工作1.5基坑(槽)施工1.4土方机械化施工1.6填土与压实1.7地基局部处理1.8质量标准及安全技术本章作业End本章内容 按土开挖的难易程度将土分为：松软土、普通土、坚土、砂砾坚土、软石、次坚石、坚石、特坚硬石等八类。松土和普通土可直接用铁锹开挖，或用铲运机、推土机、挖土机施工；坚土、砂砾坚土和软石要用镐、撬棍开挖，或预先松土，部分用爆破的方法施工；次坚石、坚石和特坚硬石一般要用爆破方法施工。土的工程分类与现场鉴别方法见表1.1所示。1.1土的分类及工程性质1.1.1土的分类与鉴别 表1.1土的工程分类与现场鉴别方法土的分类土的名称可松性系数现场鉴别方法KSK’s一类土(松软土)砂，亚砂土，冲积砂土层，种植土，泥炭(淤泥)1.08～1.171.01～1.03能用锹、锄头挖掘二类土(普通土)亚粘土，潮湿的黄土，夹有碎石、卵石的砂，种植土，填筑土及亚砂土1.14～1.281.02～1.05用锹、锄头挖掘，少许用镐翻松三类土(坚土)软及中等密实粘土，重亚粘土，粗砾石，干黄土及含碎石、卵石的黄土、亚粘土，压实的填筑土1.24～1.301.04～1.07要用镐，少许用锹、锄头挖掘，部分用撬棍四类土(砂砾坚土)重粘土及含碎石、卵石的粘土，粗卵石，密实的黄土，天然级配砂石，软泥灰岩及蛋白石1.26～1.321.06～1.09整个用镐、撬棍，然后用锹挖掘，部分用楔子及大锤 土的分类土的名称可松性系数现场鉴别方法KSK’s五类土(软石)硬石炭纪粘土，中等密实的页岩、泥灰岩、白垩土，胶结不紧的砾岩，软的石炭岩1.30～1.451.10～1.20用镐或撬棍、大锤挖掘，部分使用爆破方法六类土(次坚石)泥岩，砂岩，砾岩，坚实的页岩，泥灰岩，密实的石灰岩，风化花岗岩，片麻岩1.30～1.451.10～1.20用爆破方法开挖,部分用风镐七类土(坚石)大理岩，辉绿岩，玢岩，粗、中粒花岗岩，坚实的白云岩、砂岩、砾岩、片麻岩、石灰岩，风化痕迹的安山岩、玄武岩1.30～1.451.10～1.20用爆破方法开挖八类土(特坚硬石))安山岩，玄武岩，花岗片麻岩，坚实的细粒花岗岩、闪长岩、石英岩、辉长岩、辉绿岩、玢岩1.45～1.501.20～1.30用爆破方法开挖 土的含水量：土中水的质量与固体颗粒质量之比的百分率。1.1.2土的工程性质1.1.2.1土的含水量式中：m湿——含水状态土的质量，kg；m干——烘干后土的质量，kg；mW——土中水的质量，kg；mS—固体颗粒的质量，kg。土的含水量随气候条件、雨雪和地下水的影响而变化，对土方边坡的稳定性及填方密实程度有直接的影响。(1.1) 土的天然密度:在天然状态下，单位体积土的质量。它与土的密实程度和含水量有关。土的天然密度按下式计算：1.1.2.2土的天然密度和干密式中ρ——土的天然密度，kg/m3；m——土的总质量，kg；V—土的体积，m3。(1.2) 干密度:土的固体颗粒质量与总体积的比值，用下式表示：式中ρd——土的干密度，kg/m3；mS——固体颗粒质量，kg；V—土的体积，m3。在一定程度上，土的干密度反映了土的颗粒排列紧密程度。土的干密度愈大，表示土愈密实。土的密实程度主要通过检验填方土的干密度和含水量来控制。(1.3) 1.1.2.3土的可松性系数土的可松性：天然土经开挖后，其体积因松散而增加，虽经振动夯实，仍然不能完全复原，土的这种性质称为土的可松性。土的可松性用可松性系数表示，即式中KS、KS′——土的最初、最终可松性系数；V1——土在天然状态下的体积，m3；V2——土挖出后在松散状态下的体积，m3；V3——土经压(夯)实后的体积，m3。(1.4)(1.5) 土的最初可松性系数KS是计算车辆装运土方体积及挖土机械的主要参数；土的最终可松性系数是计算填方所需挖土工程量的主要参数，各类土的可松性系数见表1.1所示。 1.1.2.4土的渗透性土的渗透性：指土体被水透过的性质。土的渗透性用渗透系数表示。渗透系数：表示单位时间内水穿透土层的能力，以m/d表示；它同土的颗粒级配、密实程度等有关，是人工降低地下水位及选择各类井点的主要参数。土的渗透系数见表1.2所示。 表1.2土的渗透系数参考表土的名称渗透系数(m/d)土的名称渗透系数(m/d)粘土＜0.005中砂5.00～20.00亚粘土0.005～0.10均质中砂35～50轻亚粘土0.10～0.50粗砂20～50黄土0.25～0.50圆砾石50～100粉砂0.50～1.00卵石100～500细砂1.00～5.00 1.2土方计算1.2.1基坑与基槽土方量计算基坑土方量可按立体几何中拟柱体(由两个平行的平面作底的一种多面体)体积公式计算(图1.1)。即式中H——基坑深度，m；A1、A2——基坑上、下底的面积，m2；A0—基坑中截面的面积，m2。(1.6) 基槽土方量计算可沿长度方向分段计算(图1.2)：式中V1——第一段的土方量，m3；L1—第一段的长度，m。将各段土方量相加即得总土方量：(1.7)(1.8) 1.2.2场地平整土方计算对于在地形起伏的山区、丘陵地带修建较大厂房、体育场、车站等占地广阔工程的平整场地，主要是削凸填凹，移挖方作填方，将自然地面改造平整为场地设计要求的平面。场地挖填土方量计算有方格网法和横截面法两种。横截面法是将要计算的场地划分成若干横截面后，用横截面计算公式逐段计算，最后将逐段计算结果汇总。横截面法计算精度较低，可用于地形起伏变化较大地区。对于地形较平坦地区，一般采用方格网法。 方格网法计算场地平整土方量步骤为：(1)读识方格网图方格网图由设计单位(一般在1/500的地形图上)将场地划分为边长a=10～40m的若干方格，与测量的纵横坐标相对应，在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn)，如图1.3所示。 (2)计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度。各方格角点的施工高度按下式计算：式中hn——角点施工高度即填挖高度(以“+”为填，“-”为挖)，m；n—方格的角点编号(自然数列1，2，3，…，n)。(1.9) (3)计算“零点”位置，确定零线方格边线一端施工高程为“+”，若另一端为“-”，则沿其边线必然有一不挖不填的点，即为“零点”(图1.4)。 零点位置按下式计算：式中x1、x2——角点至零点的距离，m；h1、h2——相邻两角点的施工高度(均用绝对值)，m；a—方格网的边长，m。(1.10) 确定零点的办法也可以用图解法，如图1.5所示。方法是用尺在各角点上标出挖填施工高度相应比例，用尺相连，与方格相交点即为零点位置。将相邻的零点连接起来，即为零线。它是确定方格中挖方与填方的分界线。 (4)计算方格土方工程量按方格底面积图形和表1.3所列计算公式，逐格计算每个方格内的挖方量或填方量。(5)边坡土方量计算场地的挖方区和填方区的边沿都需要做成边坡，以保证挖方土壁和填方区的稳定。边坡的土方量可以划分成两种近似的几何形体进行计算，一种为三角棱锥体(图1.6中①～③、⑤～⑪)，另一种为三角棱柱体(图1.6中④)。 表1.3常用方格网点计算公式项目图式计算公式一点填方或挖方(三角形)两点填方或挖方(梯形)三点填方或挖方(五角形)四点填方或挖方(正方形) A.三角棱锥体边坡体积式中l1——边坡①的长度；A1——边坡①的端面积；h2——角点的挖土高度；m—边坡的坡度系数，m=宽/高。(1.11) B.三角棱柱体边坡体积两端横断面面积相差很大的情况下，边坡体积式中l4——边坡④的长度；A1、A2、A0—边坡④两端及中部横断面面积。C.计算土方总量将挖方区(或填方区)所有方格计算的土方量和边坡土方量汇总，即得该场地挖方和填方的总土方量。(1.12)(1.13) 【例1.1】某建筑场地方格网如图1.7所示，方格边长为20m×20m，填方区边坡坡度系数为1.0，挖方区边坡坡度系数为0.5，试用公式法计算挖方和填方的总土方量。 【解】(1)根据所给方格网各角点的地面设计标高和自然标高，计算结果列于图1.8中。由公式1.9得：h1=251.50-251.40=0.10h2=251.44-251.25=0.19h3=251.38-250.85=0.53h4=251.32-250.60=0.72h5=251.56-251.90=-0.34h6=251.50-251.60=-0.10h7=251.44-251.28=0.16h8=251.38-250.95=0.43h9=251.62-252.45=-0.83h10=251.56-252.00=-0.44h11=251.50-251.70=-0.20h12=251.46-251.40=0.06 (2)计算零点位置。从图1.8中可知，1—5、2—6、6—7、7—11、11—12五条方格边两端的施工高度符号不同，说明此方格边上有零点存在。由公式1.10求得：1—5线x1=4.55(m)2—6线x1=13.10(m)6—7线x1=7.69(m)7—11线x1=8.89(m)11—12线x1=15.38(m) 将各零点标于图上，并将相邻的零点连接起来，即得零线位置，如图1.8。(3)计算方格土方量。方格Ⅲ、Ⅳ底面为正方形，土方量为：VⅢ(+)=202/4×(0.53+0.72+0.16+0.43)=184(m3)VⅣ(-)=202/4×(0.34+0.10+0.83+0.44)=171(m3)方格Ⅰ底面为两个梯形，土方量为：VⅠ(+)=20/8×(4.55+13.10)×(0.10+0.19)=12.80(m3)VⅠ(-)=20/8×(15.45+6.90)×(0.34+0.10)=24.59(m3) 方格Ⅱ、Ⅴ、Ⅵ底面为三边形和五边形，土方量为：VⅡ(+)=65.73(m3)VⅡ(-)=0.88(m3)VⅤ(+)=2.92(m3)VⅤ(-)=51.10(m3)VⅥ(+)=40.89(m3))VⅥ(-)=5.70(m3)方格网总填方量：∑V(+)=184+12.80+65.73+2.92+40.89=306.34(m3)方格网总挖方量：∑V(-)=171+24.59+0.88+51.10+5.70=253.26(m3) (4)边坡土方量计算。如图1.9，④、⑦按三角棱柱体计算外，其余均按三角棱锥体计算，依式1.11、1.12可得：V①(+)=0.003(m3)V②(+)=V③(+)=0.0001(m3)V④(+)=5.22(m3)V⑤(+)=V⑥(+)=0.06(m3)V⑦(+)=7.93(m3) V⑧(+)=V⑨(+)=0.01(m3)V⑩=0.01(m3)V11=2.03(m3)V12=V13=0.02(m3)V14=3.18(m3)边坡总填方量：∑V(+)=0.003+0.0001+5.22+2×0.06+7.93+2×0.01+0.01=13.29(m3)边坡总挖方量：∑V(-)=2.03+2×0.02+3.18=5.25(m3) 1.2.3土方调配土方调配是土方工程施工组织设计(土方规划)中的一个重要内容，在平整场地土方工程量计算完成后进行。编制土方调配方案应根据地形及地理条件，把挖方区和填方区划分成若干个调配区，计算各调配区的土方量，并计算每对挖、填方区之间的平均运距(即挖方区重心至填方区重心的距离)，确定挖方各调配区的土方调配方案，应使土方总运输量最小或土方运输费用最少，而且便于施工，从而可以缩短工期、降低成本。 土方调配的原则：力求达到挖方与填方平衡和运距最短的原则；近期施工与后期利用的原则。进行土方调配，必须依据现场具体情况、有关技术资料、工期要求、土方施工方法与运输方法，综合上述原则，并经计算比较，选择经济合理的调配方案。调配方案确定后，绘制土方调配图(如图1.10)。在土方调配图上要注明挖填调配区、调配方向、土方数量和每对挖填之间的平均运距。图中的土方调配，仅考虑场内挖方、填方平衡。W为挖方，T为填方。 1.3施工准备与辅助工作1.3.1施工准备(1)在场地平整施工前，应利用原场地上已有各类控制点，或已有建筑物、构筑物的位置、标高，测设平场范围线和标高。(2)对施工区域内障碍物要调查清楚，制订方案，并征得主管部门意见和同意，拆除影响施工的建筑物、构筑物；拆除和改造通讯和电力设施、自来水管道、煤气管道和地下管道；迁移树木。 (3)尽可能利用自然地形和永久性排水设施，采用排水沟、截水沟或挡水坝措施，把施工区域内的雨雪自然水、低洼地区的积水及时排除，使场地保持干燥,便于土方工程施工。(4)对于大型平整场地，利用经纬仪、水准仪，将场地设计平面图的方格网在地面上测设固定下来，各角点用木桩定位，并在桩上注明桩号、施工高度数值,以便施工。(5)修好临时道路、电力、通讯及供水设施，以及生活和生产用临时房屋。 1.3.2土方边坡与土壁支撑土壁稳定，主要是由土体内摩阻力和粘结力保持平衡，一旦失去平衡，土壁就会塌方。造成土壁塌方的主要原因有：边坡过陡，使土体本身稳定性不够，尤其是在土质差、开挖深度大的坑槽中，常引起塌方。雨水、地下水渗入基坑，使土体重力增大及抗剪能力降低，是造成塌方的主要原因。基坑(槽)边缘附近大量堆土，或停放机具、材料，或由于动荷载的作用，使土体产生的剪应力超过土体的抗剪强度。 1.3.2.1土方边坡土方边坡的坡度以挖方深度(或填方深度)h与底宽b之比表示(图1.11)，即土方边坡坡度=h/b=1/(b/h)=1∶m式中m=b/h称为边坡系数。 当地质条件良好、土质均匀且地下水位低于基坑(槽)或管沟底面标高时，挖方边坡可做成直立壁不加支撑，但深度不宜超过下列规定：密实、中密的砂土和碎石类土(充填物为砂土)：1.0m；硬塑、可塑的粉土及粉质粘土：1.25m；硬塑、可塑的粘土和碎石类土(充填物为粘性土)：1.5m；坚硬的粘土：2m。挖土深度超过上述规定时，应考虑放坡或做成直立壁加支撑。 当挖地基坑较深或晾槽时间较长时，应根据实行情况采取护面措施。常用的坡面保护方法有帆布、塑料薄膜覆盖法，坡面拉网法或挂网。当地质条件良好，土质均匀且地下水位低于基坑(槽)或管沟底面标高时，挖方深度在5m以内且不加支撑的边坡的最陡坡度应符合表1.4规定。基坑(槽)或管沟挖好后，应及时进行基础工程或地下结构工程施工。在施工过程中，应经常检查坑壁的稳定情况。 表1.4深度在5m内的基坑(槽)、管沟边坡的最陡坡度土的类别边坡坡度(高∶宽)坡顶无荷载坡顶有静载坡顶有动载中密的砂土1∶1.001：1.251：1.50中密的碎石类土(充填物为砂土)1：0.751：1.001：1.25硬塑的粉土1：0.671：0.751：1.00中密的碎石类土(充填物为粘性土)1：0.501：0.671：0.75硬塑的粉质粘土、粘土1：0.331：0.501：0.67老黄土1：0.101：0.251：0.33软土(经井点降水后)1：1.00---- 永久性挖方边坡坡度应按设计要求放坡。临时性挖方的边坡值应符合表1.5的规定。表1.5临时性挖方边坡值土的类别边坡值(高∶宽)砂土(不包括细砂、粉砂)1∶1.25～1∶1.50一般性粘土硬1∶0.75～1∶1.00硬、塑1∶1.00～1∶1.25软1∶1.50或更缓碎石类土充填坚硬、硬塑粘性土1∶0.50～1∶1.00充填砂土1∶1.00～1∶1.50 1.3.2.2土壁支撑土壁支撑形式应根据开挖深度和宽度、土质和地下水条件以及开挖方法、相邻建筑物等情况进行选择和设计。横撑式支撑由挡土板、楞木和工具式横撑组成，用于宽度不大、深度较小沟槽开挖的土壁支撑。根据挡土板放置方式不同，分为水平挡土板和垂直挡土板两类(见图1.12)。(1)横撑式支撑 (2)板桩式支撑板桩式支撑特别适用于地下水位较高且土质为细颗粒、松散饱和土的支护，可防治流砂现象产生。板桩支撑作用：使地下水在土中的渗流路线延长，减小了动水压力，从而可预防流砂的产生；板桩支撑既挡土又防水，特别适于开挖较深、地下水位较高的大型基坑；可以防止基坑附近建筑物基础下沉。 打入板桩的质量要求：板桩位置在板桩的轴线上，板壁面垂直，保证平面尺寸准确和垂直度；封闭式板桩墙要求封闭合拢；埋置达到规定深度要求，有足够的抗弯强度和防水性能。 钢板桩又可分平板桩和波浪式板桩两类。平板桩(图1.13(.a.))防水和承受轴向压力性能良好，易打入地下，但长轴方向抗弯强度较小；波浪式板桩（图1.13(.b.)）的防水和抗弯性能都较好，施工中多采用。钢板桩施工 板桩施工要正确选择打桩方法、打桩机械和流水段划分，以保证打设后的板桩墙有足够的刚度和防水作用。钢板桩打入法一般分为单独打入法、双层围檩插桩法和分段复打法。钢板桩单独打入法适用于桩长小于10m，且工程要求不高的钢板桩支撑施工。A打桩方法的选择 双层围檩插桩法是在桩的轴线两侧先安装双层围檩(一定高度的钢制栅栏)支架后，将钢板桩依次锁口咬合全部插入双层围檩间。详见图1.14。 分段复打法是在板桩轴线一侧安装好单层围檩支架，将10～20块钢板桩拼装组成施工段插入土中一定深度，形成一段钢板桩墙，即屏风墙。详见图1.15。 B合理划分流水段施工流水段的划分应使板桩墙面垂直，满足墙面支撑安装要求，有利于封闭合拢，使行车路线短。C钢板桩打设准备工作E钢板桩的拔除D钢板桩的打设钢板桩、围檩支架的矫正修理按施工图放板桩的轴线进行测标高，作为控制板桩入土深度的依据。桩锤不宜过重，以防桩头因过大锤击而产生纵向弯曲。准确安装好围檩支架。 为了保持基坑干燥，防止由于水浸泡发生边坡塌方和地基承载力下降，必须做好基坑的排水、降水工作，常采用的措施是明沟排水法和井点降水法。1.3.3降低地下水位1.3.3.1明沟排水法明沟排水法是一种设备简单、应用普遍的人工降低水位的方法。 施工方法是，开挖基坑或沟槽过程中，遇到地下水或地表水时，在基础范围以外地下水流的上游，沿坑底的周围开挖排水沟，设置集水井，使水经排水沟流入井内，然后用水泵抽出坑外(见图1.16)。明沟排水法适用于水流较大的粗粒土层的排水、降水，也可用于渗水量较小的粘性土层降水，但不适宜于细砂土和粉砂土层，因为地下水渗出会带走细粒而发生流砂现象。 流砂：当开挖深度大、地下水位较高而土质为细砂或粉砂时，如果采用集水井法降水开挖，当挖至地下水位以下时，坑底下面的土会形成流动状态，随地下水涌入基坑，这种现象称为流砂。流砂现象 如果土层中产生局部流砂现象，应采取减小动水压力的处理措施，使坑底土颗粒稳定，不受水压干扰。其方法有：如条件许可，尽量安排枯水期施工，使最高地下水位不高于坑底0.5m；水中挖土时，不抽水或减少抽水，保持坑内水压与地下水压基本平衡；采用井点降水法、打板桩法、地下连续墙法防止流砂产生。 井点降水：基坑开挖前，在基坑四周预先埋设一定数量的滤水管(井)，在基坑开挖前和开挖过程中，利用抽水设备不断抽出地下水，使地下水位降到坑底以下，直至土方和基础工程施工结束为止。井点降水有两类：一类为轻型井点(包括电渗井点与喷射井点)；另一类为管井点(深井泵)。对不同的土质应采用不同的降水形式，表1.6为常用的降水形式。1.3.3.2井点降水法 表1.6降水类型及适用条件适合条件降水类型渗透系数(cm/s)可能降低的水位深度(m)轻型井点多级轻型井点10-2～10-53～66～12喷射井点10-3～10-68～20电渗井点＜10-6宜配合其他形式降水使用深井井管≥10-5＞10 (1)轻型井点轻型井点(图1.17)就是沿基坑周围或一侧以一定间距将井点管(下端为滤管)埋入蓄水层内，井点管上部与总管连接，利用抽水设备将地下水经滤管进入井管，经总管不断抽出，从而将地下水位降至坑底以下。轻型井点法适用于土壤的渗透系数为0.1～50m/d的土层中；降低水位深度：一级轻型井点3～6m，二级井点可达6～9m。 轻型井点设备由管路系统和抽水设备组成。管路系统包括滤管、井点管、弯联管及总管等。滤管(图1.18)为进水设备，其构造是否合理对抽水设备影响很大。 轻型井点的布置当基坑或沟槽宽度小于6m，水位降低深度不超过5m时，可用单排线状井点布置在地下水流的上游一侧，两端延伸长度一般不小于沟槽宽度(图1.19)。 在考虑到抽水设备的水头损失以后，井点降水深度一般不超过6m。井点管的埋设深度H(不包括滤管)按下式计算(图1.19(b))：式中H1——井点管埋设面至基坑底的距离，m；h——基坑中心处坑底面(单排井点时，为远离井点一侧坑底边缘)至降低后地下水位的距离，一般为0.5～1.0m；i——地下水降落坡度；环状井点为1/10，单排线状井点为1/4；L——井点管至基坑中心的水平距离(单排井点中为井点管至基坑另一侧的水平距离)，m。(1.14) 如宽度大于6m或土质不定，渗透系数较大时，宜用双排井点，面积较大的基坑宜用环状井点(图1.20)；为便于挖土机械和运输车辆出入基坑，可不封闭，布置为U形环状井点。 当一级井点系统达不到降水深度时，可采用二级井点，即先挖去第一级井点所疏干的土，然后在基坑底部装设第二级井点，使降水深度增加（图1.21）。 轻型井点的安装轻型井点的施工分为准备工作及井点系统安装。准备工作包括井点设备、动力、水泵及必要材料准备，排水沟的开挖，附近建筑物的标高监测以及防止附近建筑沉降的措施等。埋设井点系统的顺序：根据降水方案放线、挖管沟、布设总管、冲孔、下井点管、埋砂滤层、粘土封口、弯联管连接井点管与总管、安装抽水设备、试抽。井点管的埋设一般用水冲法施工，分为冲孔(图1.22(a))和埋管(图1.22(b))两个过程。 轻型井点使用轻型井点运行后，应保证连续不断地抽水。井点淤塞，一般可以通过听管内水流声响、手摸管壁感到有振动、手触摸管壁有冬暖夏凉的感觉等简便方法检查。地下基础工程(或构筑物)竣工并进行回填土后，停机拆除井点排水设备。 1.4.1.1推土机按行走的方式，可分为履带式推土机和轮胎式推土机。履带式推土机附着力强，爬坡性能好，适应性强；轮胎式推土机行驶速度快，灵活性好。目前，我国生产的履带式推土机有东方32100、T-120、黄河220等；轮胎式推土机有TL160等。1.4土方机械化施工1.4.1常用土方施工机械 (c)槽形推土(a)下坡推土法(b)并列推土图1.37推土机施工方法（d）多铲集运 1.4.1.1铲运机按行走方式分为牵引式铲运机和自行式铲运机；按铲斗操纵系统分，有液压操纵和机械操纵两种。为了提高铲运机的生产效率，可以采取下坡铲土、推土机推土助铲等方法，缩短装土时间，使铲斗的土装得较满。助铲法：根据填、挖方区分布情况，结合当地具体条件，合理选择运行路线，提高生产率。一般有环形路线和“8”字形路线两种形式。环形路线见图1.23“8”字形路线见图1.24 1.4.1.3单斗挖土机单斗挖土机按工作装置不同，可分为正铲、反铲、拉铲和抓铲四种(图1.25)。单斗挖土机按其操纵机构的不同，可分为机械式和液压式两类。液压式单斗挖土机的优点是能无级调速且调速范围大；快速作业时，惯性小，并能高速反转；转动平稳，可减少强烈的冲击和振动；结构简单，机身轻，尺寸小；附有不同的装置，能一机多用；操纵省力，易实现自动化。 (1)正铲挖土机正铲挖土机的工作特点是前进行驶，铲斗由下向上强制切土，挖掘力大，生产效率高；适用于开挖含水量不大于27%的一至三类土，且与自卸汽车配合完成整个挖掘运输作业；可以挖掘大型干燥基坑和土丘等。正铲挖土机的开挖方式，根据开挖路线与运输车辆的相对位置的不同，挖土和卸土的方式有以下两种：正向挖土，侧向卸土(图1.26(b))正向挖土，反向卸土(图1.26(a)) (2)反铲挖土机反铲挖土机的工作特点是机械后退行驶，铲斗由上而下强制切土，用于开挖停机面以下的一至三类土，适用于挖掘深度不大于4m的基坑、基槽、管沟，也适用湿土、含水量较大的及地下水位以下的土壤开挖。反铲挖土机的开行方式有沟端开挖和沟侧开挖两种。沟端开挖(图1.28(a))反铲挖土机停在沟端，向后退着挖土。沟侧开挖(图1.28(b))挖土机在沟槽一侧挖土，挖土机移动方向与挖土方向垂直。 (3)拉铲挖土机拉铲挖土机工作时利用惯性，把铲斗甩出后靠收紧和放松钢丝绳进行挖土或卸土，铲斗由上而下，靠自重切土，可以开挖一、二类土壤的基坑、基槽和管沟等地面以下的挖土工程，特别适用于含水量大的水下松软土和普通土的挖掘。拉铲开挖方式与反铲相似，可沟端开挖，也可沟侧开挖。(4)抓铲挖土机抓铲挖土机主要用于开挖土质比较松软，施工面比较狭窄的基坑、沟槽、沉井等工程，特别适于水下挖土。土质坚硬时不能用抓铲施工。 1.4.2.1土方机械选择的原则施工机械的选择应与施工内容相适应；土方施工机械的选择与工程实际情况相结合；主导施工机械确定后，要合理配备完成其他辅助施工过程的机械；选择土方施工机械要考虑其他施工方法，辅助土方机械化施工。1.4.2土方机械的选择 1.4.2.2土方开挖方式与机械选择(1)平整场地常由土方的开挖、运输、填筑和压实等工序完成。地势较平坦、含水量适中的大面积平整场地，选用铲运机较适宜。地形起伏较大，挖方、填方量大且集中的平整场地，运距在1000m以上时，可选择正铲挖土机配合自卸车进行挖土、运土，在填方区配备推土机平整及压路机碾压施工。挖填方高度均不大，运距在100m以内时，采用推土机施工，灵活、经济。 (2)地面上的坑式开挖单个基坑和中小型基础基坑开挖，在地面上作业时，多采用抓铲挖土机和反铲挖土机。抓铲挖土机适用于一、二类土质和较深的基坑；反铲挖土机适于四类以下土质，深度在4m以内的基坑。(3)长槽式开挖指在地面上开挖具有一定截面、长度的基槽或沟槽，适于挖大型厂房的柱列基础和管沟，宜采用反铲挖土机；若为水中取土或土质为淤泥，且坑底较深，则可选择抓铲挖土机挖土。若土质干燥，槽底开挖不深，基槽长30m以上，可采用推土机或铲运机施工。地面上的坑式开挖 (4)整片开挖对于大型浅基坑且基坑土干燥，可采用正铲挖土机开挖。若基坑内土潮湿，则采用拉铲或反铲挖土机，可在坑上作业。(5)对于独立柱基础的基坑及小截面条形基础基槽的开挖，则采用小型液压轮胎式反铲挖土机配以翻斗车来完成浅基坑(槽)的挖掘和运土。 房屋定位：在基础施工之前根据建筑总平面图设计要求，将拟建房屋的平面位置和零点标高在地面上固定下来。定位一般用经纬仪、水准仪和钢尺等测量仪器，根据主轴线控制点，将外墙轴线的四个交点用木桩测设在地面上(图1.29)。房屋外墙轴线测定后，根据建筑平面图将内部纵横的所有轴线都一一测出，并用木桩及桩顶面小钉标识出来。1.5基坑(槽)施工1.5.1房屋定位 放线：房屋定位后，根据基础的宽度、土质情况、基础埋置深度及施工方法，计算确定基槽(坑)上口开挖宽度，拉通线后用石灰在地面上画出基槽(坑)开挖的上口边线即放线(图1.30)。1.5.2放线 基槽开挖宽度的计算：(1)不放坡，不加挡土板支撑(2)不放坡，但要留工作面一般，当基槽(坑)底在地下水位以上时，每边留出工作面宽度为300mm(图1.31)，基槽放灰线尺寸为：式中d——基础放灰线宽，mm；a——基础底宽，mm；c—工作面宽(一般取300mm)(1.15) (3)留工作面并加支撑当基础埋置较深，场地又狭窄不能放坡时，为防止土壁坍塌，必须设置支撑。此时，放灰线尺寸除考虑基础底宽、工作面宽外，还需加上支撑所需尺寸(一般为100mm)。 (4)放坡如果基槽深度超过《土方和爆破工程施工及验收规范》的规定时，即使土质良好且无地下水，亦需根据挖土深度和土质情况，参照表1.5放坡。放灰线尺寸为(图1.32)：式中b——放坡宽度，b=mh；m——坡度系数；h—基槽开挖深度。(1.16) 1.5.3基槽(坑)土方开挖基槽(坑)开挖有人工开挖和小型液压挖土机开挖两种形式。开挖基槽(坑)应按规定的尺寸，合理安排开挖顺序和分层进行，且连续施工。土方开挖的顺序、方法必须与设计工况一致，并遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。 1.5.3.1基槽(坑)开挖深度控制当基槽(坑)挖到离坑底0.5m左右时，根据龙门板上标高及时用水准仪抄平，在土壁上打上水平桩，作为控制开挖深度的依据。 1.5.3.2基槽(坑)开挖中注意事项在开挖基槽(坑)之前，应检查龙门板、轴线桩有无走动现象，并根据设计图纸校核基础轴线的位置、尺寸及水准点的标高等。基槽(坑)、管沟的挖土应分层进行。在施工过程中，基槽(坑)、管沟边堆置土方不应超过设计荷载。基槽(坑)土方施工中及雨后，应对支护结构、周围环境进行观察和监测，如出现异常情况应及时处理，待恢复正常后方可继续施工。 基槽(坑)开挖时，要加强垂直高度方向的测量，防止超挖，防止搅动基底土层。对特大型基坑，应分区分块挖至设计标高，分区分块及时浇筑垫层。土方开挖施工中，若发现古墓及文物等，要保护好现场，并立即通知文物管理部门，经查看处理后方可施工。 1.5.3.3验槽基槽(坑)开挖完毕并清理好以后，在垫层施工以前，施工单位应会同勘察、设计单位、监理单位、建设单位一起进行现场检查并验收基槽，通常称为验槽。 验槽(坑)的主要内容和方法如下：核对基槽(坑)的位置、平面尺寸、坑底标高。核对基槽(坑)土质和地下水情况。空穴、古墓、古井、防空掩体及地下埋设物的位置、深度、形状。对整个基槽(坑)底进行全面观察，注意土的颜色是否一致，土的坚硬程度是否一样，有无软硬不一或弱土层，局部的含水量有无异常现象，走上去有无颤动的感觉等。验槽的重点应选择在桩基、承重墙或其他受力较大部位。 1.6填土与压实1.6.1填土的要求填土的土料应符合设计要求。含有大量有机物、石膏和水溶性硫酸盐(含量大于5%)的土以及淤泥、冻土、膨胀土等，均不应作为填方土料；以粘土为土料时，应检查其含水量是否在控制范围内，含水量大的粘土不宜作填土用；一般碎石类土、砂土和爆破石渣可作表层以下填料，其最大粒径不得超过每层铺垫厚度的2/3。 填土应按整个宽度水平分层进行，当填方位于倾斜的山坡时，应将斜坡修筑成1∶2阶梯形边坡后施工，以免填土横向移动，并尽量用同类土填筑。回填施工前，填方区的积水采用明沟排水法排除，并清除杂物。 1.6.2土的压实方法填土的压实方法一般有碾压、夯实、振动压实等几种。碾压法是靠沿填筑面滚动的鼓筒或轮子的压力压实填土的，适用于大面积填土工程。碾压机械有平碾(压路机)、羊足碾、振动碾和汽胎碾。碾压机械进行大面积填方碾压，宜采用“薄填、低速、多遍”的方法。夯实方法是利用夯锤自由下落的冲击力来夯实填土，适用于小面积填土的压实。夯实机械有夯锤、内燃夯土机和蛙式打夯机等。 1.6.3填土压实的影响因素填土压实的主要影响因素为压实功、土的含水量以及每层铺土厚度。1.6.3.1压实功的影响填土压实后的密度与压实机械在其上所施加功的关系见图1.33。 1.6.3.2含水量的影响填土含水量的大小直接影响碾压(或夯实)遍数和质量。较为干燥的土，由于摩阻力较大，而不易压实；当土具有适当含水量时，土的颗粒之间因水的润滑作用使摩阻力减小，在同样压实功作用下，得到最大的密实度，这时土的含水量称做最佳含水量(图1.34)。各种土的最佳含水量和最大干密度见表1.7所示。 表1.7土的最佳含水量和最大干密度参考表项次土的种类变动范围最佳含水量(%)(质量比)最大干密度(g/cm3)1砂土8～121.80～1.882粘土19～231.58～1.703粉质粘土12～151.85～1.954粉土16～221.61～1.80 1.6.3.3铺土厚度的影响在压实功作用下，土中的应力随深度增加而逐渐减小(图1.35)，其压实作用也随土层深度的增加而逐渐减小。各种压实机械的压实影响深度与土的性质和含水量等因素有关。对于重要填方工程，其达到规定密实度所需的压实遍数、铺土厚度等应根据土质和压实机械在施工现场的压实试验决定。若无试验依据应符合表1.8的规定。 表1.8填土施工时的分层厚度及压实遍数压实机具分层厚度(mm)每层压实遍数平碾250～3006～8振动压实机250～3503～4柴油打夯机200～2503～4人工打夯＜2003～4 1.6.4填土质量检查填土压实后必须要达到密实度要求，填土密实度以设计规定的控制干密度ρd(或规定的压实系数λ)作为检查标准。土的控制干密度与最大干密度之比称为压实系数。土的最大干密度乘以规范规定或设计要求的压实系数，即可计算出填土控制干密度ρd的值。土的实际干密度可用“环刀法”测定。填方施工结束后，应检查标高、边坡坡度、压实程度等，检验标准应符合表1.9的规定。 表1.9填土工程质量检验标准项序检查项目允许偏差或允许值(mm)检查方法桩基基坑基槽场地平整管沟地(路)面基础层人工机械主控项目1标高-50±30±50-50-50水准仪2分层压实系数设计要求按规定方法一般项目1回填土料设计要求取样检查或直观鉴别2分层厚度及含水量设计要求水准仪及抽样检查3表面平整度2020302020用靠尺或水准仪 1.7地基局部处理地基局部处理：指在浅基础开挖基槽(坑)的施工中或验槽(坑)时，发现基槽(坑)范围内有洞穴、软弱土层或岩基、墙基等局部异常地基的处理。处理的方法和原则：将局部软弱层或硬物尽可能挖除，回填与天然土压缩性相近的材料，分层夯实；处理后的地基应保证建筑物各部位沉降量趋于一致，以减少地基的不均匀下沉。 1.7.1软松土坑(填土、墓穴、淤泥)的处理将坑中的软松土、虚土全部挖除，使坑底及四周均见天然土，然后用与坑边天然土层相近的材料分层夯实回填至坑底标高处。常用回填材料有砂、砂砾石、天然土、3∶7或2∶8的灰土。采用天然土分层夯实回填时，每层厚度200mm，如图1.36(a)所示。软松土坑范围较大，超过地槽的宽度时，应将该范围内的基槽适当加宽，挖至天然层，将部分基础加深，做成1∶2踏步与两端相接，如图1.36(c)所示。 对于范围和深度较大的软土坑，由于回填材料与天然地基密实度相差较大，会造成基础不均匀下沉，所以还要考虑加强上部结构的强度，以抵抗地基不均匀沉降而引起的内力。在防潮层下设钢筋混凝土或钢筋砖圈梁(图1.37) 1.7.2砖井、枯井、土井的处理方法当井在基槽范围内时，应将井的井圈拆至地槽下1m以上，井内用中砂、砂卵石材料分层夯填处理，在拆除范围内用2∶8或3∶7灰土分层回填夯实至槽底(图1.38)。 1.7.3局部范围内(硬物)的处理当桩基或部分基槽下有基岩、旧墙基、老灰土、压实路面等硬土或坚硬物时，首先在地坑、地槽范围内尽可能地挖除，以免基础局部落在硬物上造成不均匀沉降使上部建筑物开裂。硬土、硬物挖除后，若深度小于15m时，可用砂、砂卵石或灰土回填；若长度大于5m时，则将槽底做1∶2踏步灰土垫层与两端紧密连接，然后做落深基础。 1.7.4橡皮土的处理当地基为粘性土，含水量大且趋于饱和时，如果直接夯打或反复碾压，就容易形成有颤动弹性感的“橡皮土”。对于含水量高的粘性土，施工中避免直接夯拍，拟采用晾槽或掺石灰粉的办法降低含水量后压实。若施工中已出现橡皮土，则应将橡皮土层挖除，然后在槽底适当加深的情况下铺垫一层承载力高、适应设计要求的垫层地基，如砂土或级配砂石垫层等。 1.8质量标准及安全技术1.8.1土方工程质量验收内容(1)场地平整挖填方工程的验收内容平整区域的坐标、高程和平整度；挖填方区的中心位置、断面尺寸和标高；边坡坡度要求及边坡的稳定；泄水坡度，水沟的位置、断面尺寸和标高；填方压实情况和填土的密实度；隐蔽工程记录。 (2)基槽的验收内容基槽(坑)的轴线位置、宽度；基槽(坑)底面的标高；基槽(坑)和管沟底的土质情况及处理；槽(坑)壁的边坡坡度；槽(坑)、管沟的回填情况和密实度。 1.8.2质量标准项序项目允许偏差或允许值(mm)检查方法桩基基坑基槽挖方场地平整管沟地(路)面基层人工机械主控项目1标高-503050-50-50水准仪2长度、宽度(由设计中心线向两边量)+200-50+300-100+500-150+100_经纬仪，用钢尺量3边坡设计要求观察或用坡度尺检查一般项目1表面平整度2020502020用2m靠尺和楔形塞尺检查2基底土性设计要求观察或土样分析表1.10土方开挖工程的质量检验标准 1.8.3安全技术施工前进行场地清理，拆除施工区域内的房屋、古墓，拆除或改建通讯和电力设备、上下管道、地下电缆等；迁移树木，清除树墩及含有大量有机物的草皮、耕植土和河塘淤泥等。基槽(坑)开挖时，人工操作间距应不小于25m；采用机械作业时，挖土机的间距应大于10m。挖土应由上而下逐层进行。基槽(坑)的开挖严格按要求放坡。 尽量避免在坑槽边缘堆置大量土方、材料和机械设备。运输道路应平整坚实，坡度和转弯半径应符合有关安全规定。深基坑上下应先挖好阶梯或设置靠梯，禁止踩踏支撑上下；坑的四周应设安全栏杆或悬挂危险标志。基槽(坑)设置的支撑应经常检查有无松动、变形等不安全迹象，特别是雨雪后要加强巡视检查。 本章小结(1)准确计算土石方量是选择合理施工方案和组织施工的前提，场地较为平坦时宜采用方格网法；当场地地形较复杂或挖填深度较大、断面不规则时，宜采用断面法。(2)土方的开挖、运输、填筑压实等施工过程应尽可能地采用机械施工，以减轻繁重的体力劳动，提高生产效率，加快施工进度。熟悉推土机、单斗挖土机的型号、性能、特点和提高生产效率的措施，可以有效的降低成本。 (3)基坑(槽)的土方开挖涉及到边坡稳定、基坑支护、降低地下水位、防止流砂、土方开挖方案等一系列问题。在施工实践中，要针对工程中的具体情况，拿出多个方案比较，择优选取。(4)为保证填方工程满足强度、变形和稳定性方面的要求，既要正确选择填土的土料，又要合理选择填筑和压实方法。填土密实度以设计规定的控制干密度或规定的压实系数为检查标准。(5)在组织土方工程机械化综合施工时，必须使主导机械与辅助机械台数相互配套、协调工作。 本章作业P371.11.41.6P381.71.121.131.151.16P381.181.11.21.3 2桩基础工程学习重点：钢筋混凝土预制桩和混凝土灌注桩施工及质量检验标准，对泥浆护壁成孔灌注桩施工过程及方法。学习要求：了解桩基础组成及分类； 掌握预制桩施工顺序确定、注意事项、质量事故产生的原因和预防措施；了解静力压桩特点和施工方法；了解泥浆护壁成孔施工过程及工艺原理；掌握沉管灌注桩、大直径人工挖孔灌注桩的施工方法，常见质量事故的预防和处理，安全施工措施；了解预制桩、灌注桩质量检验标准。 桩基础是深基础应用最多的一种基础形式，它由若干个沉入土中的桩和连接桩顶的承台或承台梁组成。桩的作用是将上部建筑物的荷载传递到深处承载力较强的土层上，或将软弱土层挤密实以提高地基土的承载能力和密实度。 桩按受力情况分为端承桩和摩擦桩两种(图2.1)端承桩是穿过软弱土层而达到坚硬土层或岩层上的桩，上部结构荷载主要由岩层阻力承受；施工时以控制贯入度为主，桩尖进入持力层深度或桩尖标高可作参考。摩擦桩完全设置在软弱土层中，将软弱土层挤密实，以提高土的密实度和承载能力，上部结构的荷载由桩尖阻力和桩身侧面与地基土之间的摩擦阻力共同承受，施工时以控制桩尖设计标高为主，贯入度可作参考。 桩按施工方法分为预制桩和灌注桩预制桩根据沉入土中的方法，可分打入桩、水冲沉桩、振动沉桩和静力压桩等；灌注桩是在桩位处成孔，然后放入钢筋骨架，再浇筑混凝土而成的桩。灌注桩按成孔方法不同，有钻孔灌注桩、挖孔灌注桩、冲孔灌注桩、套管成孔灌注桩及爆扩成孔灌注桩等。 2.1钢筋混凝土预制桩施工本章小结本章内容End本章作业2.2混凝土灌注桩施工 2.1钢筋混疑土预制桩施工钢筋混凝土预制桩：在预制构件厂或施工现场预制，用沉桩设备在设计位置上将其沉入土中，其特点：坚固耐久，不受地下水或潮湿环境影响，能承受较大荷载，施工机械化程度高，进度快，能适应不同土层施工。钢筋混凝土预制桩是我国目前广泛采用的一种桩型。 钢筋混凝土预制桩有方形实心断面桩和圆柱体空心断面桩。钢筋混凝土预制桩施工前，应根据施工图设计要求、桩的类型、成孔过程对土的挤压情况、地质探测和试桩等资料，制定施工方案。其主要内容包括：确定施工方法，选择打桩机械，确定打桩顺序，桩的预制、运输，以及沉桩过程中的技术和安全措施。 2.1.1施工准备场地平整及周边障碍物处理定桩位及埋设水准点依据施工图设计要求，把桩基定位轴线桩的位置在施工现场准确地测定出来，并作出明显的标志。在打桩现场附近设置2～4个水准点，用以抄平场地和作为检查桩入土深度的依据。桩基轴线的定位点及水准点，应设置在不受打桩影响的地方。桩帽、垫衬和送桩设备机具准备 管桩及长度在10m以内的方桩在预制厂制作，较长的方桩在打桩现场制作。模板可以保证桩的几何尺寸准确，使桩面平整挺直；桩顶面模板应与桩的轴线垂直；桩尖四棱锥面呈正四棱锥体，且桩尖位于桩的轴线上；底模板、侧模板及重叠法生产时，桩面间均应涂刷好隔离层，不得粘结。2.1.2桩的制作、运输、堆放 钢筋骨架的主筋连接宜采用对焊；主筋接头配置在同一截面内数量不超过50%；同一根钢筋两个接头的距离应大于30d0并不小于500mm。桩顶和桩尖直接受到冲击力易产生很高的局部应力，桩顶和桩尖钢筋配置(如图2.2所示)应作特殊处理。钢筋骨架制作允许偏差应符合表2.1的规定。 表2.1预制桩钢筋骨架质量检验标准项序检　查　项　目允许偏差或允许值(mm)检查方法主控项目1主筋距桩顶距离±5用钢尺量2多节桩锚固钢筋位置±5用钢尺量3多节桩预埋铁件±3用钢尺量4主筋保护层厚度±5用钢尺量一般项目1主筋间距±5用钢尺量2桩尖中心线10用钢尺量3箍筋间距±20用钢尺量4桩顶钢筋网片±10用钢尺量5多节桩锚固钢筋长度±10用钢尺量 混凝土制作宜用机械搅拌、机械振捣；浇筑混凝土过程中应严格保证钢筋位置正确，桩尖应对准纵轴线，纵向钢筋顶部保护层不宜过厚，钢筋网片的距离应正确，以防锤击时桩顶破坏及桩身混凝土剥落破坏。采用叠层法生产时，上层桩和邻桩浇筑，必须在下层和邻桩的混凝土强度达到设计强度的30%以后才能进行。浇筑完毕后，立即加强养护，防止由于混凝土收缩产生裂缝，养护时间不少于7d。钢筋混凝土预制桩的质量检验标准应符合表2.2的规定。 项序检　查　项　目允许偏差或允许值(mm)检查方法单位数值主控项目1桩体质量检验按基桩检测技术规范按基桩检测技术规范2桩位偏差见本表用钢尺量3承载力按基桩检测技术规范按基桩检测技术规范一般项目1砂、石、水泥、钢材等原材料(现场预制时)符合设计要求查出厂质保文件或抽样送检2混凝土配合比及强度(现场预制时)符合设计要求检查称量及查试块记录3成品桩外形表面平整、颜色均匀、掉角深度＜10mm，蜂窝面积小于总面积0.5%直观表2.2钢筋混凝土预制桩的质量检验标准 项序检　查　项　目允许偏差或允许值(mm)检查方法单位数值一般项目4成品桩裂缝(收缩裂缝或起吊、装、堆放引起的裂缝)深度＜20mm，宽度＜0.25mm，横向裂缝不超过边长的一半裂缝测定仪，该基在地下水有侵蚀地区及锤击数超过500击的长桩不适用5成品桩尺寸：横截面边长桩顶对角线差桩尖中心线桩身弯曲矢高桩顶平整度mmmmmmmm±5<10<101.0<107秒表测定秒表测定8桩顶标高mm±50水准仪9停锤标准设计要求现场实测或查沉桩记录 钢筋混凝土预制桩应达到设计强度的70%才可起吊；达到100%设计强度才能运输和打桩。若提前吊运，必须采取措施并经过验算合格方可进行。桩在起吊搬运时，必须做到平稳，避免冲击和振动，吊点应同时受力，且吊点位置应符合设计规定。如无吊环，设计又未作规定时，绑扎点的数量及位置按桩长而定，应符合起吊弯矩最小的原则，可按图2.3所示的位置捆绑。 2.1.3打入法施工打入法也称锤击法，是利用桩锤落到桩顶上的冲击力来克服土对桩的阻力，使桩沉到预定的深度或达到持力层的一种打桩施工方法。锤击沉桩是混凝土预制桩常用的沉桩方法，它施工速度快，机械化程度高，适用范围广，但施工时有冲撞噪声和对地表层有振动，在城区和夜间施工有所限制。2.1.3.1打桩设备及选择打桩设备包括桩锤、桩架和动力装置。 (1)桩锤桩锤可选用落锤、汽锤、柴油打桩锤和振动锤。落锤一般由铸铁制成。有穿心锤和龙门锤两种，重0.2～2t。它利用绳索或钢丝绳通过吊钩由卷扬机沿桩架导杆提升到一定高度，然后自由落下击打桩顶(如图2.4)。汽锤是以高压蒸汽或压缩空气为动力的打桩机械，有单动汽锤和双动汽锤两种(如图2.5)。 柴油打桩锤利用燃油爆炸来推动活塞往返运动进行锤击打桩，柴油桩锤与桩架、动力设备配套组成柴油打桩机。振动锤是利用机械强迫振动，通过桩帽传到桩上使桩下沉。锤重选择应根据地质条件、工程结构、桩的类型、密集程度及施工条件等参考表2.3选用。 表2.3锤重选择表锤型柴油锤(t)202535456072锤的动力性能冲击部分重(t)2.02.53.54.56.07.2总重(t)4.56.57.29.615.018.0冲击力(kN)20002000~25002500~40004000~50005000~70007000~10000常用冲程(m)1.8~2.3桩的边长或直径预制方桩、预应力管桩的边长或直径(cm)25~3535~4040~4545~5050~5555~60钢管桩直径(cm)φ40φ60φ90Φ90~100持力层粘性土粉土一般进入深度(m)1~21.5~2.52~32.5~3.53~43~5静力触探比贯入阻力Ps平均值(MPa)345>5>5>5砂土一般进入深度(m)0.5~10.5~1.51~21.5~2.52~32.5~3.5标准贯入击数N(未修正)15~2520~3030~4040~4545~5050锤的常用控制贯入度(cm/10击)2~33~54~8设计单桩极限承载力(kN)400~120800~16002500~40003000~50005000~70007000~10000 (2)桩架桩架是支持桩身和桩锤，在打桩过程中引导桩的方向及维持桩的稳定，并保证桩锤沿着所要求方向冲击的设备。桩架一般由底盘、导向杆、起吊设备、撑杆等组成。根据桩的长度、桩锤的高度及施工条件等选择桩架和确定桩架高度。桩架高度=桩长+桩锤高度+滑轮组高桩架用钢材制作，按移动方式有轮胎式、履带式、轨道式等。履带式桩架(图2.6)以履带式起重机为主机，配备桩架工作装置而组成。操作灵活，移动方便，适用于各种预制桩和灌注桩的施工。 (3)动力装置打桩机械的动力装置是根据所选桩锤而定的。当采用空气锤时，应配备空气压缩机；当选用蒸汽锤时，则要配备蒸汽锅炉和绞盘。 2.1.3.2打桩顺序的确定打桩顺序直接影响到桩基础的质量和施工速度，应根据桩的密集程度(桩距大小)、桩的规格、长短、桩的设计标高、工作面布置、工期要求等综合考虑，合理确定打桩顺序。根据桩的密集程度，打桩顺序一般分为逐段打设、自中部向四周打设和由中间向两侧打设三种，如图2.7所示。当桩的中心距不大于4倍桩的直径或边长时，应由中间向两侧对称施打(图2.7(c))，或由中间向四周施打(图2.7(b))。当桩的中心距大于4倍桩的边长或直径时，可采用上述两种打法，或逐排单向打设(图2.7(a))。 根据基础的设计标高和桩的规格，宜按先深后浅、先大后小、先长后短的顺序进行打桩。 2.1.3.3打桩打桩机就位时，桩架应垂直平稳，导杆中心线与打桩方向一致。桩开始打入时，应控制锤的落距，采用短距轻击；待桩入土一定深度(1～2m)稳定以后，再以规定落距施打。桩的施打原则是重锤低击，这样桩锤对桩头的冲击小，回弹也小，桩头不易损坏，大部分能量都用于克服桩身与土的摩阻力和桩尖阻力上，桩能较快地沉入土中。桩入土深度是否已达到设计位置，是否停止锤击，其判断方法和控制原则与桩的类型有关。 2.1.3.4打桩质量要求和测量记录(1)打桩质量要求端承桩最后贯入度不大于设计规定贯入度数值时，桩端设计标高可作参考；摩擦桩端标高达到设计规定的标高范围时，贯入度可作参考。打(压)入桩(预制混凝土方桩、先张法预应力管桩、钢桩)的桩位偏差，必须符合表2.4的规定。桩的承载力检验 表2.4预制桩(钢桩)桩位的允许偏差项项目允许偏差(mm)1盖有基础梁的桩：(1)垂直基础梁的中心线(2)沿基础梁的中心线100+0.01H150+0.01H2桩数为1～3根桩基中的桩1003桩数为4～16根桩基中的桩1/2桩径或边长4桩数大于16根桩基中的桩：(1)最外边的桩(2)中间桩1/3桩径或边长1/2桩径或边长 (2)混凝土预制桩施工记录打桩工程是隐蔽工程，施工中应做好每根桩的观测和记录，这是工程验收时检验质量的依据。各项观测数据应记入混凝土预制桩施工记录，见表2.5所示。表2.5混凝土预制桩施工记录 2.1.3.5打桩施工常见问题的分析在打桩施工过程中会遇见各种各样的问题，例如桩顶破碎，桩身断裂，桩身位移、扭转、倾斜，桩锤跳跃，桩身严重回弹等。发生这些问题的原因有钢筋混凝土预制桩制作质量、沉桩操作工艺和复杂土层等三个方面的原因。工程及施工验收规范规定，打桩过程中如遇到上述问题，都应立即暂停打桩，施工单位应与勘察、设计单位共同研究，查明原因，提出明确的处理意见，采取相应的技术措施后，方可继续施工。 (1)桩顶破碎打桩时，桩顶直接受到桩锤的冲击而产生很高的局部应力，如果桩顶钢筋网片配置不当、混凝土保护层过厚、桩顶平面与桩的中心轴线不垂直及桩顶不平整等制作质量问题都会引起桩顶破碎。在沉桩工艺方面，若桩垫材料选择不当、厚度不足，桩锤施打偏心或施打落距过大等也会引起桩顶破碎。(2)桩身被打断制作时，桩身有较大的弯曲凸肚，局部混凝土强度不足，在沉桩时桩尖遇到硬土层或孤石等障碍物，增大落距，反复过度冲击等都可能引起桩身断裂。 (3)桩身位移、扭转或倾斜桩尖四棱锥制作偏差大，桩尖与桩中心线不重合的制作原因，桩架倾斜，桩身与桩帽、桩锤不在同一垂线上的施工操作原因以及桩尖遇孤石等都会引起桩身位移、扭转或倾斜。(4)桩锤回跃，桩身回弹严重选择桩锤较轻，能引起较大的桩锤回跃；桩尖遇到坚硬的障碍物时，桩身则严重回弹。 2.1.3.6打桩过程中的注意事项桩机就位后，桩架应垂直平稳，桩帽与桩顶应锁紧牢靠，连接成整体。打桩时，应密切观察桩身下沉贯入度的变化情况。在正常情况下，沉桩应连续施工，打入土的速度应均匀，应避免因间歇时间过长，土的固结作用而使桩难以下沉。打桩时振动大，对土体有挤压作用，可能影响周围建筑物、道路及地下管线的安全和正常使用，施工过程中要有专人巡视检查，及时发现和处理有关问题。严禁非施工人员进入打桩现场；对桩机的正常运行、桩架的稳定经常进行检查，严格按操作规程进行施工，确保安全。 2.1.3.7桩头的处理在打完各种预制桩开挖基坑时，按设计要求的桩顶标高将桩头多余的部分截去。截桩头时不能破坏桩身，要保证桩身的主筋伸入承台，长度应符合设计要求。当桩顶标高在设计标高以下时，在桩位上挖成喇叭口，凿掉桩头混凝土，剥出主筋并焊接接长至设计要求长度，与承台钢筋绑扎在一起，用桩身同强度等级的混凝土与承台一起浇筑接长桩身。 2.1.4静力压桩静力压桩是利用无噪声、无振动的静压力将桩压入土中，常用于土质均匀的软土地基的沉桩施工。静力压桩(图2.8)利用压桩架的自重和配重，通过卷扬机牵引，由钢丝绳、滑轮和压梁，将整个桩机的重力(800～1500kN)反压在桩顶上，以克服桩身下沉时与土的摩擦力，迫使预制桩下沉。压桩施工一般采取分节压入、逐段接长的施工方法。接桩的方法目前有三种：焊接法(图2.9)、法兰螺栓连接法、硫磺浆锚法(图2.10)。 2.2混疑土灌注桩施工灌注桩：直接在桩位上用机械成孔或人工挖孔，在孔内安放钢筋、灌注混凝土而成型的桩。与预制桩相比，灌注桩具有不受地层变化限制，不需要接桩和截桩，节约钢材、振动小、噪声小等特点。灌注桩按成孔方法分为泥浆护壁成孔灌注桩、沉管灌注桩、干作业钻孔灌注桩、人工挖孔灌注桩等。 2.2.1干作业钻孔灌注桩干作业钻孔灌注桩施工过程如图2.11所示。干作业成孔一般采用螺旋钻机钻孔。螺旋钻头外径分别为Φ400mm、Φ500mm、Φ600mm，钻孔深度相应为12m、10m、8m。适用于成孔深度内没有地下水的一般粘土层、砂土及人工填土地基，不适于有地下水的土层和淤泥质土。钻机就位后，钻杆垂直对准桩位中心，开钻时先慢后快，减少钻杆的摇晃，及时纠正钻孔的偏斜或位移。 钻孔至规定要求深度后，进行孔底清土。清孔的目的是将孔内的浮土、虚土取出，减少桩的沉降。方法是钻机在原深处空转清土，然后停止旋转，提钻卸土。钢筋骨架的主筋、箍筋、直径、根数、间距及主筋保护层均应符合设计规定，绑扎牢固，防止变形。用导向钢筋送入孔内，同时防止泥土杂物掉进孔内。钢筋骨架就位后，应立即灌注混凝土，以防塌孔。灌注时，应分层浇筑、分层捣实，每层厚度50～60cm。 2.2.2泥浆护壁成孔灌注桩泥浆护壁成孔是利用泥浆保护稳定孔壁的机械钻孔方法。它通过循环泥浆将切削碎的泥石渣屑悬浮后排出孔外，适用于有地下水和无地下水的土层。成孔机械有潜水钻机、冲击钻机、冲抓锥等。泥浆护壁成孔灌注桩的施工工艺流程：测定桩位、埋设护筒、桩机就位、制备泥浆、机械(潜水钻机、冲击钻机等)成孔、泥浆循环出渣、清孔、安放钢筋骨架、浇筑水下混凝土。 2.2.2.1埋设护筒和制备泥浆钻孔前，在现场放线定位，按桩位挖去桩孔表层土，并埋设护筒。护筒高2m左右，上部设1～2个溢浆孔，是用厚4～8mm钢板制成的圆筒，其内径应大于钻头直径200mm。护筒的作用是固定桩孔位置，保护孔口，防止地面水流入，增加孔内水压力，防止塌孔，成孔时引导钻头的方向。 在钻孔过程中，向孔中注入相对密度为1.1～1.5的泥浆，使桩孔内孔壁土层中的孔隙渗填密实，避免孔内漏水，保持护筒内水压稳定；泥浆相对密度大，加大了孔内的水压力，可以稳固孔壁，防止塌孔；通过循环泥浆可将切削的泥石渣悬浮后排出，起到携砂、排土的作用。 2.2.2.2成孔(1)潜水钻机成孔潜水钻机成孔示意图如图2.12所示。潜水钻机是一种旋转式钻孔机，其防水电机变速机构和钻头密封在一起，由桩架及钻杆定位后可潜入水、泥浆中钻孔。注入泥浆后通过正循环或反循环排渣法将孔内切削土粒、石渣排至孔外。 潜水钻机成孔排渣有正循环排渣和泵举反循环排渣两种方式，如图2.13所示。正循环排渣法:在钻孔过程中，旋转的钻头将碎泥渣切削成浆状后，利用泥浆泵压送高压泥浆，经钻机中心管、分叉管送入到钻头底部强力喷出，与切削成浆状的碎泥渣混合，携带泥土沿孔壁向上运动，从护筒的溢流孔排出。泵举反循环排渣法:砂石泵随主机一起潜入孔内，直接将切削碎泥渣随泥浆抽排出孔外。 (2)冲击钻成孔冲击钻机通过机架、卷扬机把带刃的重钻头(冲击锤)提高到一定高度，靠自由下落的冲击力切削破碎岩层或冲击土层成孔(图2.14)。冲击钻头形式有十字形、工字形、人字形等，一般常用十字形冲击钻头(图2.15)。冲孔前应埋设钢护筒，并准备好护壁材料。 冲击钻机就位后，校正冲锤中心对准护筒中心，在冲程0.4～0.8m范围内应低提密冲，并及时加入石块与泥浆护壁，直至护筒下沉3～4m以后，冲程可以提高到1.5～2.0m，转入正常冲击，随时测定并控制泥浆相对密度。施工中，应经常检查钢丝绳损坏情况，卡机松紧程度和转向装置是否灵活，以免掉钻。 (3)冲抓锥成孔冲抓锥(图2.16)锥头上有一重铁块和活动抓片，通过机架和卷扬机将冲抓锥提升到一定高度，下落时松开卷筒刹车，抓片张开，锥头便自由下落冲入土中，然后开动卷扬机提升锥头，这时抓片闭合抓土。冲抓锥整体提升至地面上卸去土渣，依次循环成孔。冲抓锥成孔施工过程、护筒安装要求、泥浆护壁循环等与冲击成孔施工相同。适用于松软土层(砂土、粘土)中冲孔，但遇到坚硬土层时宜换用冲击钻施工。 2.2.2.3清孔验孔是用探测器检查桩位、直径、深度和孔道情况；清孔即清除孔底沉渣、淤泥浮土，以减少桩基的沉降量，提高承载能力。泥浆护壁成孔清孔时，对于土质较好不易坍塌的桩孔，可用空气吸泥机清孔，气压为0.5MPa，使管内形成强大高压气流向上涌，同时不断地补足清水，被搅动的泥渣随气流上涌从喷口排出，直至喷出清水为止。对于稳定性较差的孔壁应采用泥浆循环法清孔或抽筒排渣，清孔后的泥浆相对密度应控制在1.15～1.25。 2.2.2.4烧筑水下混疑土泥浆护壁成孔灌注混凝土的浇筑是在水中或泥浆中进行的，故称为浇筑水下混凝土。水下混凝土宜比设计强度提高一个强度等级，必须具备良好的和易性，配合比应通过试验确定。水下混凝土浇筑常用导管法(图2.17)。浇筑时，先将导管内及漏斗灌满混凝土，其量保证导管下端一次埋入混凝土面以下0.8m以上，然后剪断悬吊隔水栓的钢丝，混凝土拌和物在自重作用下迅速排出球塞进入水中。 2.2.3沉管灌注桩沉管灌注桩是利用锤击打桩设备或振动沉桩设备，将带有钢筋混凝土的桩尖(或钢板靴)或带有活瓣式桩靴的钢管沉入土中(钢管直径应与桩的设计尺寸一致)，造成桩孔，然后放入钢筋骨架并浇筑混凝土，随之拔出套管，利用拔管时的振动将混凝土捣实，便形成所需要的灌注桩。利用锤击沉桩设备沉管、拔管成桩，称为锤击沉管灌注桩(图2.18)；利用振动器振动沉管、拔管成桩，称为振动沉管灌注桩(图2.19)。 在沉管灌注桩施工过程中，对土体有挤密作用和振动影响，施工中应结合现场施工条件，考虑成孔的顺序。间隔一个或两个桩位成孔；在邻桩混凝土初凝前或终凝后成孔；一个承台下桩数在5根以上者，中间的桩先成孔，外围的桩后成孔。 为了提高桩的质量和承载能力，沉管灌注桩常采用单打法、复打法、翻插法等施工工艺。单打法(又称一次拔管法)：拔管时，每提升0.5～1.0m，振动5～10s，然后再拔管0.5～1.0m，这样反复进行，直至全部拔出。复打法：在同一桩孔内连续进行两次单打，或根据需要进行局部复打。施工时，应保证前后两次沉管轴线重合，并在混凝土初凝之前进行。翻插法：钢管每提升0.5m，再下插0.3m，这样反复进行，直至拔出。 2.2.3.1锤击沉管灌注桩锤击沉管灌注桩适宜于一般粘性土、淤泥质土和人工填土地基，其施工过程见图2.20所示。 锤击沉管灌注桩施工要点：桩尖与桩管接口处应垫麻(或草绳)垫圈，以防地下水渗入管内和作缓冲层。沉管时先用低锤锤击，观察无偏移后，才正常施打。拔管前，应先锤击或振动套管，在测得混凝土确已流出套管时方可拔管。桩管内混凝土尽量填满，拔管时要均匀，保持连续密锤轻击，并控制拔管速度，一般土层以不大于1m/min为宜，软弱土层与软硬交界处，应控制在0.8m/min以内为宜。 在管底未拔到桩顶设计标高前，倒打或轻击不得中断，注意使管内的混凝土保持略高于地面，并保持到全管拔出为止。桩的中心距在5倍桩管外径以内或小于2m时，均应跳打施工；中间空出的桩须待邻桩混凝土达到设计强度的50%以后，方可施打。 2.2.3.2振动沉管灌注桩振动沉管灌注桩采用激振器或振动冲击沉管。其施工过程为：桩机就位沉管上料拔管 2.2.3.3沉管灌注桩容易出现的质量问题及处理方法(1)颈缩颈缩：指桩身的局部直径小于设计要求的现象。当在淤泥和软土层沉管时，由于受挤压的土壁产生空隙水压，拔管后便挤向新灌注的混凝土，桩局部范围受挤压形成颈缩。当拔管过快或混凝土量少，或混凝土拌和物和易性差时，周围淤泥质土趁机填充过来，也会形成颈缩。处理方法：拔管时应保持管内混凝土面高于地面，使之具有足够的扩散压力，混凝土坍落度应控制在50～70mm。拔管时应采用复打法，并严格控制拔管的速度。 (2)断桩断桩：指桩身局部分离或断裂，更为严重的是一段桩没有混凝土。原因：桩距离太近，相邻桩施工时混凝土还未具备足够的强度，已形成的桩受挤压而断裂。处理方法：施工时，控制中心距离不小于4倍桩径；确定打桩顺序和行车路线，减少对新灌注混凝土桩的影响。采用跳打法或等已成型的桩混凝土达到60%设计强度后，再进行下根桩的施工。 (3)吊脚桩吊脚桩是指桩底部混凝土隔空或松软，没有落实到孔底地基土层上的现象。原因：当地下水压力大时，或预制桩尖被打坏，或桩靴活瓣缝隙大时，水及泥浆进入套筒钢管内，或由于桩尖活瓣受土压力，拔管至一定高度才张开，使得混凝土下落，造成桩脚不密实，形成松软层。处理方法：为防止活瓣不张开，开始拔管时，可采用密张慢拔的方法，对桩脚底部进行局部翻插几次，然后再正常拔管。桩靴与套管接口处使用性能较好的垫衬材料，防止地下水及泥浆的渗入。 (4)混凝土灌注过量如果灌桩时混凝土用量比正常情况下大1倍以上，这可能是由于孔底有洞穴，或者在饱和淤泥中施工时，土体受到扰动，强度大大降低，在混凝土侧压力作用下，桩身扩大而混凝土用量增大所造成的。因此，施工前应详细了解现场地质情况，对于在饱和淤泥软土中采用沉管灌注桩时，应先打试桩。若发现混凝土用量过大时，应与设计单位联系，改用其他桩型。 2.2.4人工挖孔大直径灌注桩大直径灌注桩是采用人工挖掘方法成孔，放置钢筋笼，浇筑混凝土而成的桩基础，也称墩基础。它由承台、桩身和扩大头组成(图2.21)，穿过深厚的软弱土层而直接坐落在坚硬的岩石层上。优点是桩身直径大，承载能力高；施工时可在孔内直接检查成孔质量，观察地质土质变化情况；桩孔深度由地基土层实际情况控制，桩底清孔除渣彻底、干净，易保证混凝土浇筑质量。 2.2.4.1人工挖掘成孔护壁方法施工坍落的支护措施有现浇混凝土护壁、沉井护壁、喷射混凝土护壁等。(1)现浇混凝土护壁法施工即分段开挖、分段浇筑混凝土护壁，既能防止孔壁坍塌，又能起到防水作用。桩孔采取分段开挖，每段高度取决于土壁直立状态的能力，一般0.5～1.0m为一施工段，开挖井孔直径为设计桩径加混凝土护壁厚度。护壁施工段，即支设护壁内模板(工具式活动钢模板)后浇筑混凝土，其强度一般不低于C15，护壁混凝土要振捣密实；当混凝土强度达到1MPa(常温下约24h)可拆除模板，进入下一施工段。如此循环，直至挖到设计要求的深度。 (2)沉井护壁法施工当桩径较大，挖掘深度大，地质复杂，土质差(松软弱土层)，且地下水位高时，应采用沉井护壁法挖孔施工。沉井护壁施工是先在桩位上制作钢筋混凝土井筒，井筒下捣制钢筋混凝土刃脚，然后在筒内挖土掏空，井筒靠其自重或附加荷载来克服筒壁与土体之间的摩擦阻力，边挖边沉，使其垂直地下沉到设计要求深度。 2.2.4.2施工中应该注意的几个问题桩孔中心线平面位置偏差不宜超过50mm，桩的垂直度偏差不得超过0.5%，桩径不得小于桩设计直径。挖掘成孔区内，不得堆放余土和建筑材料，并防止局部集中荷载和机械振动。桩基础一定要坐落在设计要求的持力层上，桩孔的挖掘深度应由设计人员根据现场地基土层的实际情况决定。 人工挖掘成孔应连续施工，成孔验收后立即进行混凝土浇筑。认真清除孔底浮渣余土，排净积水，浇筑过程中防止地下水流入。人工挖掘成孔过程中，应严格按操作规程施工。井面应设置安全防护栏，当桩孔净距小于2倍桩径且小于2.5m时，应间隔挖孔施工。 2.2.5灌注桩施工质量要求及完全技术灌注桩施工质量检查包括成孔及清孔、钢筋骨架制作及安放、混凝土搅拌及灌注等三个施工过程的质量检查。施工前应对水泥、砂、石子、钢材等原材料进行检查，对施工组织设计中制定的施工顺序、监测手段也应进行检查。 2.2.5.1成孔质量检查及要求(1)桩的桩位偏差必须符合表2.6的规定，桩顶标高至少要比设计标高高出0.5m。(2)灌注桩成孔深度的控制要求锤击套管成孔，桩尖位于坚硬、硬塑粘性土、碎石土、中密以上的砂土、风化岩土层时，应达到设计规定的贯入度；桩尖位于其他软土层时，桩尖应达到设计规定的标高。泥浆护壁成孔、干作业成孔，应达到设计规定的深度。灌注桩的沉渣厚度：当以摩擦力为主时，不得大于150mm；当以端承力为主时不得大于50mm。 表2.6灌注桩的平面位置和垂直度的允许偏差序号成孔方法桩径允许偏差(mm)垂直度允许偏差(%)桩位允许偏差(mm)1～3根、单排桩基垂直中心线方向和群桩基础的边桩条形桩基沿中心线方向和群桩基础的中间桩1泥浆护壁灌注桩D≤1000mm±50<1D/6，且不大于100D/4，且不大于150D>1000mm±50100+0.01H150+0.01H2套管成孔灌注桩D≤500mm-20<170150D>500mm1001503干作业成孔灌注桩-20<1701504人工挖孔桩混凝土护壁+50<0.550150钢套管护壁+50<1100200 2.2.5.2钢筋笼制作及安放要求钢筋笼制作时，要求主筋沿环向均匀布置，箍筋的直径及间距、主筋的保护层、加劲箍的间距等均应符合设计要求。主筋与箍筋之间宜采用焊接连接。加劲箍应设在主筋外侧，主筋一般不设弯钩，根据施工工艺要求，所设弯钩不得向内圈伸露，以免妨碍施工。 钢筋笼主筋的保护层允许偏差：水下灌注混凝土桩为±20mm；非水下灌注混凝土桩为±10mm。钢筋笼制作、运输、安装过程中，应采取措施防止变形，并应有保护层垫块(或垫管、垫板)。吊放入孔时，应避免碰撞孔壁。灌注混凝土时，应采取措施固定钢筋笼的位置。 2.2.5.3混凝土搅拌与灌注(1)混凝土搅拌主要检查材料质量与配比计量、混凝土坍落度；灌注混凝土应检查防止混凝土离析的措施、浇筑厚度及振捣密实情况。(2)灌注桩各工序应连续施工。钢筋笼放入泥浆后，4h内必须灌注混凝土。 (3)灌注后，桩顶应高出设计标高0.50m。灌注桩的实际浇筑混凝土量不得小于计算体积。(4)浇筑混凝土时，同一配比的试块，每班不得少于1组；泥浆护壁成孔的灌注桩，每根不得少于1组。(5)混凝土灌注桩的质量检验标准应符合表2.7、表2.8的规定。 表2.7混凝土灌注桩钢筋笼质量检验标准项序检　查　项　目允许偏差或允许值(mm)检查方法主控项目1主筋间距±10用钢尺量2长度±100用钢尺量一般项目1钢筋材质检验设计要求抽样送检2箍筋间距±20用钢尺量3直径±20用钢尺量 表2.8混凝土灌注桩质量检验标准项序检查项目允许偏差或允许值(mm)检查方法单位数值主控项目1桩位见表2.6基坑开挖前量护筒、开挖后量桩中心2孔深Mm+300只深不浅，用重锤测，或测钻杆、套管长度，嵌岩桩应确保进入设计要求的嵌岩深度3桩体质量检验按基桩检测技术规范。按基桩检测技术规范4混凝土强度设计要求试件报告或钻芯取样送检5承载力按基桩检测技术规范按基桩检测技术规范一般项目1垂直度见表2.6测套管或钻杆，或用超声波探测，干施工时吊垂球2桩径见表2.6井径仪或超声波检测，干施工时用钢尺量，人工挖孔桩不包括内衬厚度 项序检查项目允许偏差或允许值(mm)检查方法单位数值一般项目3泥浆面标高(高于地下水位)M0.5~1.0目测4沉渣厚度：端承桩摩擦桩mmmm≤50≤150用沉渣仪或重锤测量5混凝土坍落度：水下灌注干施工mmmm160~22070~100坍落度仪6钢筋笼安装深度mm±100用钢尺量7混凝土充盈系数>1检查每根桩的实际灌注量8桩顶标高mm+30-50水准仪，需扣除桩顶浮浆层及劣质桩体 2.2.5.4施工验收资料桩基施工验收应包括下列资料：(1)工程地质勘察报告、桩基施工图、图纸会审纪要、设计变更单及材料代用通知单等。(2)经审定的施工组织设计、施工方案及执行中的变更情况。(3)桩位测量放线图，包括工程桩位线复核签证单。 (4)桩孔、钢筋、混凝土工程施工隐蔽记录及各分项工程质量检查验收单及施工记录。(5)成桩质量检查报告。(6)单桩承载力检测报告。(7)基坑挖至设计标高的桩位竣工平面图及桩顶标高图。 2.2.5.5桩基础工程安全技术(1)桩基础工程施工区域，应实行封闭式管理，进入现场的各类施工人员，必须接受安全教育，严格按操作规程施工，服从指挥，坚守岗位，集中精力操作。(2)按不同类型桩的施工特点，针对不安全因素，制定可靠的安全措施，严格实施。 (3)对施工危险区域和机具(冲击、锤击桩机，人工挖掘成孔的周围，桩架下)，要加强巡视检查，对于有险情或异常情况时，应立即停止施工并及时报告，待有关人员查明原因，排除险情或加固处理后，方能继续施工。(4)打桩过程中可能引起停机面土体挤压隆起或沉陷，打桩机械及桩架应随时调整，保持稳定，防止意外事故发生。(5)加强机械设备的维护管理，机电设备应有防漏电装置。 本章小结(1)桩基础是一种常用的深基础形式，当天然地基上的浅基础沉降量过大或地基承载力不能满足设计要求时，宜采用桩基础。明确工程地质勘察是桩基础设计与施工的重要依据。(2)锤击沉桩施工速度快，机械化程度高，适用范围广，但噪音、振动和土体挤压都会对周围环境产生影响。施工中尽可能采用预防措施，减少噪音、振动公害。 (3)灌注桩施工中包括有成孔、钢筋笼制作安装、清孔和灌注混凝土等施工过程，成桩工艺较复杂，湿作业成孔时成桩速度慢，其成桩质量与施工好坏密切相关，成桩质量难以直观的进行检查。在灌注桩施工方案中要对质量事故认真分析，并采取相应的预防措施。 本章作业P612.12.32.52.72.112.12 3砌筑工程主要内容：脚手架工程、垂直运输设施、砖砌体施工、石砌体施工、中小型砌块施工及砌筑工程的安全技术。学习重点：砖砌体对砌筑材料的要求、组砌工艺、质量要求以及质量通病的防治措施。学习要求：了解脚手架的种类、搭设要求及垂直运输设施；了解石砌体的施工工艺；熟悉砌体对材料的要求；掌握小型混凝土空心砌块的施工工艺；掌握砖砌体的施工工艺、质量要求及质量通病的防治。 砌筑工程是指普通砖、石和各类砌块的砌筑。砖砌体在我国有悠久历史，它取材容易，造价低，施工简单，目前在中小城市、农村仍为建筑施工中的主要工种工程之一。其缺点是自重大，劳动强度高，生产效率低，且烧砖多占用农田，难以适应现代建筑工业化的需要，是墙体材料改革的重点。砌筑工程是一个综合的施工过程，它包括材料的准备、运输、脚手架的搭设和砌体砌筑等。 3.1脚手架工程3.4石砌体施工本章内容End3.2垂直运输设施3.3砖砌体施工3.5中小型砌块施工3.6砌筑工程的安全技术本章作业 3.1脚手架工程脚手架是砌筑过程中堆放材料和工人进行操作的临时设施。按其搭设位置分为外脚手架和里脚手架两大类；按其所用材料分为木脚手架、竹脚手架和金属脚手架； 按其结构形式分为多立杆式、碗扣式、门型、方塔式、附着式升降脚手架及悬吊式脚手架等。对脚手架的基本要求是：其宽度应满足工人操作、材料堆放及运输的要求，结构简单，坚固稳定，装拆方便，能多次周转使用。 3.1.1外脚手架外脚手架是指搭设在外墙外面的脚手架。其主要结构形式有钢管扣件式、碗扣式、门型、方塔式、附着式升降脚手架和悬吊脚手架等。在建筑施工中要大力推广碗扣式脚手架和门型脚手架。 3.1.1.1钢管扣件式脚手架(1)钢管扣件式脚手架的构造要求钢管扣件式脚手架主要由钢管和扣件组成。主要杆件有立杆、大横杆、小横杆、斜杆和底座等。钢管扣件脚手架的基本形式有双排式和单排式两种，其构造如图3.1所示。 扣件用于钢管之间的连接，基本形式有三种，如图3.2所示：对接扣件用于两根钢管的对接连接；旋转扣件用于两根钢管呈任意角度交叉的连接；直角扣件用于两根钢管呈垂直交叉的连接。 构造要求：立杆间距：大横杆步距和小横杆间距可按表3.1选用，最下一层步距可放大到1.8m，便于底层施工人员的通行和运输。剪刀撑：设置在脚手架两端的双跨内和中间每隔30m净距的双跨内，仅在架子外侧与地面呈45°布置。连墙杆：每3步5跨设置一根，其作用不仅防止架子外倾，同时增加立杆的纵向刚度，如图3.3所示。 表3.1扣件式钢管脚手架构造尺寸和施工要求用途构造形式里立杆离墙面的距离(m)立杆间距(m)操作层小横杆间距(m)大横杆步距(m)小横杆挑向墙面的悬(m)横向纵向砌筑单排双排0.51.2~1.51.5220.6711.2~1.41.2~1.40.45装饰单排双排0.51.2~1.51.52.22.21.11.11.6~1.81.6~1.80.45 (2)钢管扣件脚手架的搭设和拆除脚手架搭设范围内的地基要夯实找平，做好排水处理。立杆底座须在底下垫以木板或垫块。杆件搭设时应注意立杆垂直，竖立第一节立柱时，每6跨应暂设一根抛撑(垂直于大横杆，一端支承在地面上)，直至固定件架设好后方可根据情况拆除。剪刀撑搭设时将一根斜杆扣在小横杆的伸出部分，同时随着墙体的砌筑，设置连墙杆与墙锚拉，扣件要拧紧。 脚手架的拆除按由上而下逐层向下的顺序进行，严禁上下同时作业。严禁将整层或数层固定件拆除后再拆脚手架。严禁抛扔，卸下的材料应集中。严禁行人进入施工现场，要统一指挥，上下呼应，保证安全。 3.1.1.2门型脚手架门型脚手架又称多功能门型脚手架，是目前国际上应用最普遍的脚手架之一。(1)门型脚手架的构造及主要部件门型脚手架由门式框架、剪刀撑和水平梁架或脚手板构成基本单元，如图3.4所示。将基本单元连接起来即构成整片脚手架，如图3.5所示。门型脚手架的主要部件如图3.6所示。门型脚手架的主要部件之间的连接形式有制动片式(如图3.7(a)所示)和偏重片式如图3.7(b)所示)。 (2)门型脚手架的搭设程序门型脚手架一般按以下程序搭设：铺放垫木(板)→拉线、放底座→自一端起立门架并随即装剪刀撑→装水平梁架(或脚手板)→装梯子→需要时，装设通常的纵向水平杆→装设连墙杆→照上述步骤，逐层向上安装→装加强整体刚度的长剪刀撑→装设顶部栏杆。 (3)门型脚手架的搭设与拆除搭设门型脚手架时，基底必须先平整夯实。外墙脚手架必须通过扣墙管与墙体拉结，并用扣件把钢管和处于相交方向的门架连接起来，如图3.8所示。整片脚手架必须适量放置水平加固杆(纵向水平杆)，前三层要每层设置，如图3.9所示。三层以上则每隔三层设一道。在架子外侧面设置长剪刀撑。使用连墙管或连墙器将脚手架与建筑物连接。高层脚手架应增加连墙点布设密度。拆除架子时应自上而下进行，部件拆除顺序与安装顺序相反。 3.1.1.3吊脚手架吊脚手架是利用吊索悬吊吊架或吊篮进行砌筑或装饰工程操作的一种脚手架。其悬吊方法是在主体结构上设置支承点。其主要组成部分为吊架(包括桁架式工作台和吊篮)、支承设施(包括支承挑梁和挑架)、吊索(包括钢丝绳、铁链、钢筋)及升降装置等。图3.10为采用屋顶挑架或屋顶挑梁的悬吊方法。 3.1.2里脚手架里脚手架常用于楼层上砌砖、内粉刷等工程施工。由于使用过程中不断转移施工地点，装拆较频繁，故其结构形式和尺寸应力求轻便灵活和装拆方便。里脚手架的形式很多，按其构造分为折叠式里脚手架和门架式里脚手架。如图3.11所示。 为了确保脚手架施工的安全，脚手架应具备足够的强度、刚度和稳定性。使用脚手架时必须沿外墙设置安全网，以防材料下落伤人和高空操作人员坠落。安全网要随楼层施工进度逐层上升。过高的脚手架必须有防雷设施。3.1.3脚手架的安全措施 3.2垂直运输设施垂直运输设施是指担负垂直输送材料和施工人员上下的机械设备和设施。在砌筑施工过程中，各种材料(砖、砂浆)、工具(脚手架、脚手板)及各层楼板安装时，垂直运输量较大，都需要用垂直运输机具来完成。目前，砌筑工程中常用的垂直运输设施有塔式起重机、井字架、龙门架、独杆提升机、建筑施工电梯等。 3.2.1井字架、龙门架3.2.1.1井字架在垂直运输过程中，井字架的特点是稳定性好，运输量大，可以搭设较大的高度，是施工中最常用、最简便的垂直运输设施。除用型钢或钢管加工的定型井架外，还有用脚手架材料搭设而成的井架。井架多为单孔井架，但也可构成两孔或多孔井架。图3.12是用角钢制作的井架构造图。 3.2.1.2龙门架龙门架是由两立柱及天轮梁(横梁)构成。立柱是由若干个格构柱用螺栓拼装而成，而格构柱是用角钢及钢管焊接而成或直接用厚壁钢管构成门架。龙门架设有滑轮、导轨、吊盘、安全装置以及起重索、缆风绳等，其构造如图3.13所示。 3.2.2建筑施工电梯目前，在高层建筑施工中常采用人货两用的建筑施工电梯，它的吊笼装在井架外侧，沿齿条式轨道升降，附着在外墙或其他建筑物结构上，可载重货物1.0～1.2t，亦可容纳12～15人。其高度随着建筑物主体结构施工而接高，可达100m，如图3.14所示。它特别适用于高层建筑，也可用于高大建筑、多层厂房和一般楼房施工中的垂直运输。 3.3砖砌体施工3.3.1砌筑砂浆3.3.1.1材料要求砌筑砂浆使用的水泥品种及标号，应根据砌体部位和所处环境来选择。水泥进场使用前，应分批对其强度、安定性进行复验。检验批应以同一生产厂家、同一编号为一批。砂浆用砂的含泥量应满足下列要求：对水泥砂浆和强度等级不小于M5的水泥混合砂浆，不应超过5%；对强度等级小于M5的水泥混合砂浆，不应超过10%；人工砂、山砂及特细砂，应经试配能满足砌筑砂浆技术条件要求。 3.3.1.2砂浆制备与使用拌制砂浆用水，水质应符合国家现行标准《混凝土拌和用水标准》(JGJ63)的规定。砂浆现场拌制时，各组分材料应采用质量计量。砌筑砂浆应采用机械搅拌，自投料完算起，搅拌时间应符合下列规定：水泥砂浆和水泥混合砂浆不得少于2min；水泥粉煤灰砂浆和掺用外加剂的砂浆不得少于3min；掺用有机塑化剂的砂浆，应为3～5min。 砂浆应进行强度检验。砌筑砂浆试块强度验收时，其强度合格标准必须符合下列规定：同一验收批砂浆试块抗压强度平均值必须大于或等于设计强度等级所对应的立方体抗压强度；同一验收批砂浆试块抗压强度的最小一组平均值必须大于或等于设计强度等级所对应的立方体抗压强度的0.75倍。 砂浆强度应以标准养护龄期为28d的试块抗压试验结果为准。抽检数量：每一检验批且不超过250m3砌体中的各种类型及强度等级的砌筑砂浆，每台搅拌机应至少抽查一次。检验方法：在砂浆搅拌机出料口随机取样制作砂浆试块(同盘砂浆只应制作一组试块)，最后检查试块强度试验报告单。 3.3.2施工准备砌体工程所用的材料应有产品的合格证书、产品性能检测报告。块材、水泥、钢筋、外加剂等应有材料主要性能的进场复验报告。3.3.2.1砖的准备砖的品种、强度等级必须符合设计要求，并应规格一致。砌筑砖砌体时，砖应提前1～2d浇水湿润。一般要求砖处于半干湿状态(将水浸入砖10mm左右)，含水率为10%～15%。 3.3.2.2机具的准备砌筑前，必须按施工组织设计要求组织垂直和水平运输机械、砂浆搅拌机进场、安装、调试等工作。同时，还应准备脚手架、砌筑工具(如皮数杆、托线板)等。 3.3.3砖墙的组砌形式3.3.3.1240mm厚砖墙的组砌形式一顺一丁一顺一丁砌法是一皮中全部顺砖与一皮中全部丁砖相互间隔砌成，上下皮间的竖缝相互错开1/4砖长，如图3.15(a)所示。三顺一丁三顺一丁砌法是三皮中全部顺砖与一皮中全部丁砖间隔砌成，上下皮顺砖与丁砖间竖缝错开1/4砖长，上下皮顺砖间竖缝错开1/2砖长，如图3.15(b)所示。梅花丁梅花丁砌法是每皮中丁砖与顺砖相隔，上皮丁砖坐中于下皮顺砖，上下皮间竖缝相互错开1/4砖长，如图3.15(c)所示。 砖砌体的组砌要求：上下错缝，内外搭接，以保证砌体的整体性，同时组砌要有规律，少砍砖，以提高砌筑效率，节约材料。当采用一顺一丁组砌时，七分头的顺面方向依次砌顺砖，丁面方向依次砌丁砖，如图3.16(a)所示。砖墙的丁字接头处，应分皮相互砌通，内角相交处的竖缝应错开1/4砖长，并在横墙端头处加砌七分头砖，如图3.16(b)所示。砖墙的十字接头处，应分皮相互砌通，立角处的竖缝相互错开1/4砖长，如图3.16(c)所示。 3.3.3.2砖基组砌砖基础有带形基础和独立基础，基础下部扩大部分称为大放脚。大放脚有等高式和不等高式两种。等高式大放脚是两皮一收，两边各收进1/4砖长；不等高大放脚是两皮一收和一皮一收相间隔，两边各收进1/4砖长。大放脚一般采用一顺一丁砌法，竖缝要错开，要注意十字及丁字接头处砖块的搭接；在这些交接处，纵横墙要隔皮砌通；大放脚的最下一皮及每层的最上一皮应以丁砌为主。 3.3.4砖砌体的施工工艺砖砌体的砌筑方法有“三一”砌砖法、挤浆法、刮浆法和满口灰法。其中，“三一”砌砖法和挤浆法最为常用。“三一”砌砖法：即是一块砖、一铲灰、一揉压并随手将挤出的砂浆刮去的砌筑方法。这种砌法的优点：灰缝容易饱满，粘结性好，墙面整洁。故实心砖砌体宜采用“三一”砌砖法。 挤浆法：即用灰勺、大铲或铺灰器在墙顶上铺一段砂浆，然后双手拿砖或单手拿砖，用砖挤入砂浆中一定厚度之后把砖放平，达到下齐边、上齐线、横平竖直的要求。这种砌法的优点：可以连续挤砌几块砖，减少烦琐的动作；平推平挤可使灰缝饱满；效率高；保证砌筑质量。砖砌体的施工过程有抄平、放线、摆砖、立皮数杆、挂线、砌砖、勾缝等工序。 抄平砌墙前应在基础防潮层或楼面上定出各层标高，并用M7.5水泥砂浆或C10细石混凝土找平，使各段砖墙底部标高符合设计要求。放线根据龙门板上给定的轴线及图纸上标注的墙体尺寸，在基础顶面上用墨线弹出墙的轴线和墙的宽度线，并定出门洞口位置线。 摆砖摆砖是指在放线的基面上按选定的组砌方式用干砖试摆。摆砖的目的是为了核对所放的墨线在门窗洞口、附墙垛等处是否符合砖的模数，以尽可能减少砍砖。立皮数杆皮数杆是指在其上画有每皮砖和砖缝厚度以及门窗洞口、过梁、楼板、梁底、预埋件等标高位置的一种木制标杆，如图3.17所示。 挂线为保证砌体垂直平整，砌筑时必须挂线，一般二四墙可单面挂线，三七墙及以上的墙则应双面挂线。砌砖砌砖的操作方法很多，常用的是“三一”砌砖法和挤浆法。砌砖时，先挂上通线，按所排的干砖位置把第一皮砖砌好，然后盘角。盘角又称立头角，指在砌墙时先砌墙角，然后从墙角处拉准线，再按准线砌中间的墙。砌筑过程中应三皮一吊、五皮一靠，保证墙面垂直平整。 勾缝、清理清水墙砌完后，要进行墙面修正及勾缝。墙面勾缝应横平竖直，深浅一致，搭接平整，不得有丢缝、开裂和粘结不牢等现象。砖墙勾缝宜采用凹缝或平缝，凹缝深度一般为4～5mm。勾缝完毕后，应进行墙面、柱面和落地灰的清理。 3.3.5砌砖的技术要求3.3.5.1砖基础的技术要求砌筑砖基础前，应校核放线尺寸，允许偏差应符合表3.2的规定。表3.2放线尺寸的允许偏差长度L、宽度B(m)允许偏差(mm)长度L、宽度B(m)允许偏差(mm)L(或B)≤30±560＜L(或B)≤90±1530＜L(或B)≤60±10L(或B)＞90±20 3.3.5.2砖墙的技术要求砖的强度等级必须符合设计要求。砖砌体的水平灰缝厚度和竖缝厚度一般为10mm，但不小于8mm，也不大于12mm。砖砌体的转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工。检验方法：观察检查。如图3.18所示。非抗震设防及抗震设防烈度为6度、7度地区的临时间断处，当不能留斜槎时，可留直槎，但直槎必须做成凸槎。如图3.19所示。 在墙上留置的临时施工洞口，其侧边离交接处的墙面不应小于500mm，洞口净宽度不应超过1m。某些墙体或部位中不得设置脚手眼。每层承重墙最上一皮砖、梁或梁垫下面的砖应用丁砖砌筑。砌体相邻工作段的高度差，不得超过一个楼层的高度，也不宜大于4m。 尚未施工楼板或屋面的墙或柱，当可能遇到大风时，其允许自由高度不得超过表3.3的规定。表3.3墙和柱的允许自由高度(m)墙(柱)厚(mm)砌体密度＞1600kg/m3砌体密度1300~1600kg/m3风载(kN/m2)风载(kN/m2)0.3(约7级风)0.4(约8级风)0.5(约9级风)0.3(约7级风)0.4(约8级风)0.5(约9级风)190---1.41.10.72402.82.11.42.21.71.13705.23.92.64.23.22.14908.66.54.37.05.23.562014.010.57.011.48.65.7 砖砌体的位置及垂直度允许偏差应符合表3.4的规定。表3.4砖砌体的位置及垂直度允许偏差项次项目允许偏差(mm)检验方法1轴线位置偏移10用经纬仪和尺检查，或用其他测量仪器检查2垂直度每层5用2m托线板检查全高≤10m10用经纬仪、吊线和尺检查，或用其他测量仪器检查>10m20 设有钢筋混凝土构造柱的抗震多层砖房，应先绑扎钢筋，而后砌砖墙，最后浇筑混凝土。构造柱与墙体的连接处应砌成马牙槎，马牙槎应先退后进，如图3.20所示，预留的拉结钢筋应位置正确，施工中不得任意弯折。 构造柱位置及垂直度的允许偏差应符合表3.5的规定。表3.5构造柱尺寸允许偏差项次项目允许偏差(mm)抽验方法1柱中心线位置10用经纬仪和尺检查，或用其他测量仪器检查2柱层间错位8用经纬仪和尺检查，或用其他测量仪器检查3柱垂直度每层10用2m托线板检查全高≤10m15用经纬仪、吊线和尺检查，或用其他测量仪器检查>10m20 3.3.6砖砌体的质量要求与充许偏差质量要求是：横平竖直，砂浆饱满，厚薄均匀，上下错缝，内外搭砌，接槎牢固。砖砌体组砌方法应正确，上下错缝，内外搭砌，砖柱不得采用包心砌法。砖砌体的灰缝应横平竖直，厚薄均匀。砖砌体尺寸和位置的允许偏差应符合表3.6的规定。 项次项目允许偏差(mm)检验方法检验数量1基础顶面和楼面标高±15用水平仪和尺检查不应少于5处2表面平整度清水墙、柱5用2m靠尺和楔形塞尺检查有代表性自然间10%，但不应少于3间，每间不应少于2处。混水墙、柱83门窗洞口高、宽(后塞口)±5用尺检查检验批洞口的10%，且不应少于5处4外墙上下窗口偏移20以底层窗口为准，用经纬仪或吊线检查检验批的10%，且不应少于5处5水平灰缝平直度清水墙7拉10m线和尺检查用2m托线板检查混水墙10用经纬仪、吊线和尺检查，或用其他测量仪器检查6清水墙游丁走缝20吊线和尺检查，以每层第一皮砖为准表3.6砖砌体一般尺寸允许偏差 3.3.7影响砖砌体工程质量的因素与防治措施(1)砂浆强度不稳定现象：砂浆强度低于设计强度标准值，有时砂浆强度波动较大，匀质性差。主要原因：材料计量不准确；砂浆中塑化材料或微沫剂掺量过多；砂浆搅拌不均；砂浆使用时间超过规定；水泥分布不均匀等。 预防措施：建立材料的计量制度和计量工具校验、维修、保管制度；减少计量误差，对塑化材料(石灰膏等)宜调成标准稠度(120mm)进行称量，再折算成标准容积；砂浆尽量采用机械搅拌，分两次投料(先加入部分砂子、水和全部塑化材料，拌匀后再投入其余的砂子和全部水泥进行搅拌)，保证搅拌均匀；砂浆应按需要搅拌，宜在当班用完。 (2)砖墙墙面游丁走缝现象：砖墙面上下砖层之间竖缝产生错位，丁砖竖缝歪斜，宽窄不匀，丁不压中。清水墙窗台部位与窗间墙部位的上下竖缝错位、搬家。主要原因：砖的规格不统一，每块砖长、宽尺寸误差大；操作中未掌握控制砖缝的标准，开始砌墙摆砖时，没有考虑窗口位置对砖竖缝的影响，当砌至窗台处分窗口尺寸时，窗的边线不在竖缝位置上。 预防措施：砌墙时用同一规格的砖，如规格不一，则应弄清现场用砖情况，统一摆砖确定组砌方法，调整竖缝宽度；提高操作人员技术水平，强调丁压中即丁砖的中线与下层条砖的中线重合；摆砖时应将窗口位置引出，使窗的竖缝尽量与窗口边线相齐，如果窗口宽度不符合砖的模数，砌砖时要打好七分头，排匀立缝，保持窗间墙处上下竖缝不错位。 (3)清水墙面水平缝不直，墙面凹凸不平现象：同一条水平缝宽度不一致，个别砖层冒线砌筑；水平缝下垂；墙体中部(两步脚手架交接处)凹凸不平。主要原因：砖的两个条面大小不等，使灰缝的宽度不一致，个别砖大条面偏大较多，不易将灰缝砂浆压薄，从而出现冒线砌筑；所砌墙体长度超过20m，挂线不紧，挂线产生下垂，灰缝就出现下垂现象；由于第一步架墙体出现垂直偏差，接砌第二步架时进行了调整，两步架交接处出现凹凸不平。 预防措施：砌砖应采取小面跟线；挂线长度超过15～20m时，应加垫线；墙面砌至脚手架排木搭设部位时，预留脚手眼，并继续砌至高出脚手架板面一层砖；挂立线应由下面一步架墙面引伸，以立线延至下部墙面至少500mm，挂立线吊直后，拉紧平线，用线锤吊平线和立线，当线锤与平线、立线相重，则可认为立线正确无误。 (4)“螺丝”墙现象：砌完一个层高的墙体时，同一砖层的标高差一皮砖的厚度而不能咬圈。主要原因：砌筑时没有按皮数杆控制砖的层数；每当砌至基础面和预制混凝土楼板上接砌砖墙时，由于标高偏差大，皮数杆往往不能与砖层吻合，需要在砌筑中用灰缝厚度逐步调整；如果砌同一层砖时，误将负偏差当作正偏差，砌砖时反而压薄灰缝，在砌至层高赶上皮数时，与相邻位置正好差一皮砖。 预防措施：砌筑前应先测定所砌部位基面标高误差，通过调整灰缝厚度来调整墙体标高；标高误差宜分配在一步架的各层砖缝中，逐层调整；操作时挂线两端应相互呼应，并经常检查与皮数杆的砌层号是否相符。 3.4石砌体施工3.4.1材料要求石砌体采用的石材应质地坚实，无风化剥落和裂纹。用于清水墙、柱表面的石材，尚应色泽均匀。石材及砌筑砂浆的强度等级应符合设计要求。砂浆常用水泥砂浆或水泥混合砂浆。砂浆饱满度应不少于80%。石砌体指用乱毛石、平毛石砌成的砌体。乱毛石指形状不规则的石块，平毛石指形状不规则，但有两个平面大致平行的石块。 3.4.2石砌体施工石砌体的组砌形式应符合下列规定：内外搭砌，上下错缝，拉结石、丁砌石交错设置。石砌体的轴线位置及垂直度允许偏差应符合表3.7的规定。表3.7石砌体的轴线位置及垂直度允许偏差项次项目允许偏差(mm)检验方法毛石砌体料石砌体基础墙毛料石粗料石细料石基础墙基础墙墙、柱1轴线位置20152015151010用经纬仪和尺检查，或用其他测量仪器检查2墙面垂直度每层2020107用经纬仪、吊线和尺检查，或用其他测量仪器检查全高30302520 (1)石基础的砌筑石基础的断面形式有阶梯形和梯形。基础的顶面宽度应比墙厚大200mm，即每边宽出100mm，每阶高度一般为300～400mm，并至少砌二皮毛石。砌筑毛石基础的第一皮石块应坐浆，并将大面朝下。毛石基础的最上一皮，宜选用较大的毛石砌筑。基础的第一皮及转角处、交接处和洞口处，应选用较大的平毛石砌筑。砌筑料石基础的第一皮石块应用丁砌层坐浆砌筑。上级阶梯的石块应至少压砌下级阶梯的1/2，相邻阶梯的毛石应相互错缝搭砌。 (2)石挡土墙的砌筑毛石挡土墙应符合下列规定：每砌3～4皮为一个分层高度，每个分层高度应找平一次；外露面的灰缝厚度不得大于40mm，两个分层高度间分层处的错缝不得小于80mm。挡土墙的泄水孔当设计无规定时，施工应符合下列规定：泄水孔应均匀设置，在每米高度上间隔2m左右设置一个泄水孔；泄水孔与土体间铺设长宽各为300mm、厚200mm的卵石或碎石作疏水层。 毛石砌体的第一皮及转角处、交接处和洞口处，应用较大的平毛石砌筑。毛石墙在转角处，应采用有直角边的“角石”砌在墙角一面，并根据长短形状纵横搭接砌入墙体内。石砌体的一般尺寸允许偏差应符合表3.8的规定。 表3.8石砌体的一般尺寸允许偏差项次项目允许偏差(mm)检验方法毛石砌体料石砌体基础墙毛料石粗料石细料石基础墙基础墙墙、柱1基础和墙砌体顶面标高±25±15±25±15±15±15±10用水准仪和尺检查2砌体厚度+30+20-10+30+20-10+15+10-5-10-5用尺检查3表面平整度清水墙、柱－20－20－105细料石用2m靠尺和楔形塞尺检查，其他用两直尺垂直于灰缝拉2m线和尺检查混水墙、柱－20－20－15－4清水墙水平灰缝平直度－－－－－105拉10m线和尺检查 3.5中小型砌体施工砌块代替粘土砖作为墙体材料，是墙体改革的一个重要途径。中小型砌块按材料分有混凝土空心砌块、粉煤灰硅酸盐砌块、煤矸石硅酸盐空心砌块、加气混凝土砌块等。砌块高度380～940mm的称为中型砌块，砌块高度小于380mm的称为小型砌块。中型砌块的施工，是采用各种吊装机械及夹具将砌块安装在设计位置，一般要按建筑物的平面尺寸及预先设计的砌块排列图逐块地按次序吊装，就位固定。小型砌块的施工方法同砖砌体施工方法一样，主要是手工砌筑。 施工时所用的混凝土小型空心砌块的产品龄期不应小于28d。砌筑小砌块时，应清除表面污物和芯柱及小砌块孔洞底部的毛边，剔除外观质量不合格的小砌块。在天气炎热的情况下，可提前洒水湿润小砌块；对轻骨料混凝土小砌块，可提前浇水湿润。小砌块表面有浮水时，不得施工。小砌块应底面朝上反砌于墙上。承重墙严禁使用断裂的小砌块。小砌块墙体应对孔错缝搭砌，搭接长度不应小于90mm。墙体的个别部位不能满足上述要求时，应在灰缝中设置拉结钢筋或钢筋网片，但竖向通缝不能超过两皮小砌块。3.5.1混凝土小型空心砌块施工 施工所用的小砌块和砂浆的强度等级必须符合设计要求。抽检数量：每一生产厂家，每1万块小砌块至少应抽检一组。用于多层以上建筑基础和底层的小砌块抽检数量不应少于两组。砂浆试块的抽检数量同砖砌体的有关规定。检验方法：查小砌块和砂浆试块试验报告。施工所用的砂浆宜选用专用的小砌块砌筑砂浆。砌体水平灰缝的砂浆饱满度，应按净面积计算不得低于90%；竖向灰缝的砂浆饱满度不得小于80%，竖缝凹槽部位应用砌筑砂浆填实，不得出现瞎缝、透明缝。抽检数量：每检验批不应少于3处。检验方法：用专用百格网检测小砌块与砂浆粘结痕迹，每处检测3块小砌块，取其平均值。 3.5.2中型砌块施工3.5.2.1现场平面布置(1)砌块堆置场地应平整夯实，有一定泄水坡度，必要时挖排水沟。(2)砌块不宜直接堆放在地面上，应堆在草袋、煤渣垫层或其他垫层上，以免砌块底部被污染。(3)砌块的规格、数量必须配套，不同类型分别堆放。堆放要稳定，通常采用上下皮交错堆放，堆放高度不宜超过3m，堆放一皮至二皮后宜堆成踏步形。(4)现场应储存足够数量的砌块，保证施工顺利进行。砌块堆放应使场内运输路线最短。 3.5.2.2机具准备砌块的装卸可用桅杆式起重机、汽车式起重机、履带式起重机和塔式起重机。砌块的水平运输可用专用砌块小车、普通平板车等。另外，还有安装砌块的专用夹具，如图3.21所示。 3.5.2.3编制砌块排列图砌块在吊装前应先绘制砌块排列图，以指导吊装施工和砌块准备，如图3.22所示。砌块排列图绘制方法：在立面图上用1∶50或1∶30的比例绘制出纵横墙面，然后将过梁、平板、大梁、楼梯、混凝土垫块等在图上标出，再将管道等孔洞标出；在纵横墙上画水平灰缝线，按砌块错缝搭接的构造要求和竖缝的大小，尽量以主砌块为主、其他各种型号砌块为辅进行排列。需要镶砖时，尽量对称分散布置。 砌块排列应遵守的技术要求是：上下皮砌块错缝搭接长度一般为砌块长度的1/2(较短的砌块必须满足这个要求)，或不得小于砌块皮高的1/3，以保证砌块牢固搭接；外墙转角处及纵横墙交接处应用砌块相互搭接，如纵横墙不能互相搭接，则应每二皮设置一道钢筋网片。 3.5.2.4选择砌块安装方案常用的砌块安装方案有如下两种：(1)用台灵架安装砌块，用附设起重拔杆的井架进行砌块、楼板的垂直运输。台灵架安装砌块时的吊装路线有后退法、合拢法及循环法。(2)用台灵架安装砌块，用塔式起重机进行砌块和预制构件的水平和垂直运输及楼板安装。 3.5.2.5砌块施工工艺砌块施工工艺流程主要有以下内容：(1)铺灰砌块墙体所采用的砂浆，应具有较好的和易性；砂浆稠度宜为50～80mm；铺灰应均匀平整，长度一般不超过5m，炎热天气及严寒季节应适当缩短。(2)砌块吊装就位吊装砌块一般用摩擦式夹具，夹砌块时应避免偏心。砌块就位时，应使夹具中心尽可能与墙身中心线在同一垂直线上，对准位置徐徐下落于砂浆层上，待砌块安放稳定后，方可松开夹具。 (3)校正砌块吊装就位后，用锤球或托线板检查砌块的垂直度，用拉准线的方法检查砌块的水平度。(4)灌缝竖缝可用夹板在墙体内外夹住，然后灌砂浆，用竹片插或用铁棒捣，使其密实。(5)镶砖镶砖工作要紧密配合安装，在砌块校正后进行，不要在安装好一层墙身后才镶砖。 3.6砌筑工程的安全技术砌筑操作前必须检查操作环境是否符合安全要求，道路是否畅通，机具是否完好牢固，安全设施和防护用品是否齐全，经检查符合要求后方可施工。砌基础时，应检查和经常注意基槽(坑)土质的变化情况。不准站在墙顶上做画线、刮缝及清扫墙面或检查大角垂直等工作。 砍砖时应面向墙体，避免碎砖飞出伤人。不准在超过胸部的墙上进行砌筑，以免将墙体碰撞倒塌造成安全事故。不准在墙顶或架子上整修石材，以免振动墙体影响质量或石片掉下伤人。不准起吊有部分破裂和脱落危险的砌块。 本章作业P853.13.23.53.73.9
