堆积密度 课程-道路建筑材料课件.ppt

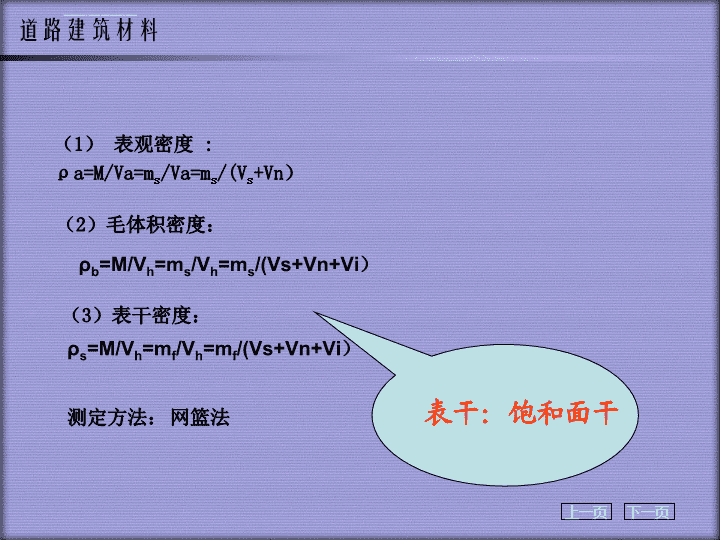

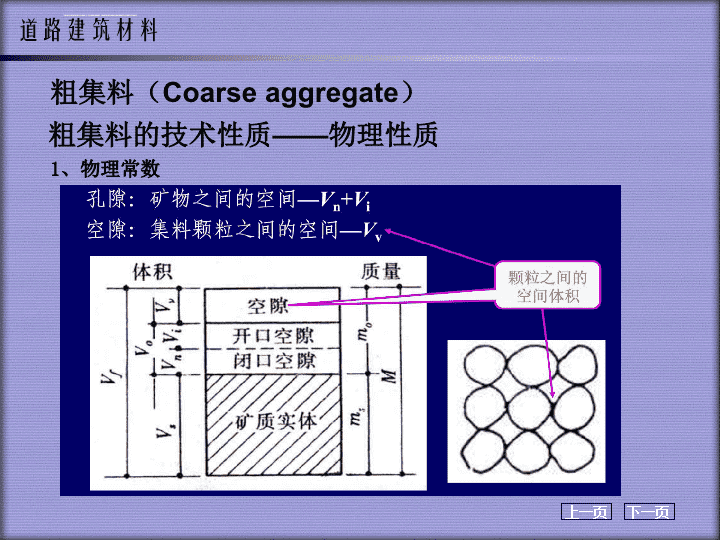

主讲：王闺臣 粗集料的技术性质——物理性质1、物理常数粗集料（Coarseaggregate） （1）表观密度:ρa=M/Va=ms/Va=ms/(Vs+Vn）（2）毛体积密度：ρs=M/Vh=mf/Vh=mf/(Vs+Vn+Vi）（3）表干密度：ρb=M/Vh=ms/Vh=ms/(Vs+Vn+Vi）表干：饱和面干测定方法：网篮法 试验步骤1、准备试样，吸水24h2、称量试样水中质量mw。3、称量试样表干质量mf。4、称量试样烘干质量ma。5、测水温T。6、计算。 （3）堆积密度（自然堆积、振实、捣实）：ρ=M/V（4）空隙率：n=（1-ρ/ρa）*100(%)粗集料的技术性质 2、级配定义：粗集料中各组成颗粒的分级和搭配情况。试验方法：筛分试验水泥混凝土用粗集料干筛法筛分试验级配参数的计算方法同细集料粗集料的技术性质 3、坚固性按现行试验规程《公路工程集料试验规程》选取规定数量集料，分别装在金属网篮浸入饱和硫酸钠溶液中进行干湿循环试验。经5次循环试验后，观察其表面破坏情况，并用质量损失百分率来计算坚固性（也称安定性）。粗集料的技术性质 1、粗集料压碎值（1）过9.5～13.2mm筛（2）确定试样质量m0.（3）将试样分三层装入试筒（4）10min内，将荷载均匀加至400kN，稳压5s。（5）过2.36mm筛。称筛下质量m1.（6）计算：压碎值Q′a=m1/m0*100(%)粗集料的技术性质 2、粗集料磨光值磨光值反映岩石抵抗轮胎磨光作用能力的指标。石料磨光值越高，表示抗滑性越好。粗集料的技术性质二、力学性质 3、集料冲击值集料冲击值是集料抵抗多次连续重复冲击荷载作用的性能。用于路表集料直接承受车轮荷载的冲击作用，这一指标对道路表层用集料非常有用。试验方法：采用冲击试验仪测得粗集料的技术性质二、力学性质 4、集料磨耗值磨耗值用于确定岩石抵抗表面磨损的能力，适用于对路面抗滑表层所用集料抵抗车轮磨耗能力定。我国现行试验标准规定采用道瑞磨耗试验机测试岩石的磨耗值5、磨耗性磨耗性是岩石抵抗撞击、剪切和摩擦等综合作用的性能。采用洛杉矶式磨耗试验以磨耗损失表示。粗集料的技术性质二、力学性质 水泥砼用粗集料的技术要求1）强度碎石或卵石的强度，可用岩石立方体强度和压碎值指标两种方法检验2）坚固性（硫酸钠溶液法检验）3）最大粒径及颗粒级配a、最大粒径选择：在结构截面允许的情况下，尽量增大最大粒径可节约水泥。（规定见教材P66）b、颗粒级配：粗集料级配应符合表3-8的规定，采用连续级配粗集料，当连续级配不能配合成满意的混合料时，可参加单粒级集料配合。（连续级配的优点？） 4）表面特征及形状a、表面特征b、形状：以正立方体为佳，不能含有过多的针、片状颗粒针状颗粒：颗粒长度大于平均粒径的2.4倍的颗粒片状颗粒：颗粒厚度小于平均粒径的0.4倍的颗粒测定方法：规准仪法粒级上、下粒径的平均值水泥砼用粗集料的技术要求 规准仪针片状颗粒试验 5）有害物质含量6）碱集料反应水泥中碱性氧化物氢氧化物+集料中活性二氧化硅碱-硅酸凝胶（附在集料表面）危害：凝胶吸水体积膨胀，使集料与水泥石界面胀裂，粘结强度下降，砼结构破坏水泥砼用粗集料的技术要求水解 水泥混凝土用粗集料石子是指粒径在4.75mm以上的碎石、砾石和破碎砾石等。石子的技术性质主要包括物理性质和力学性质。石子的物理性质包括物理常数、级配和坚固性。物理常数主要有：表观密度、毛体积密度、堆积密度和空隙率。石子的级配用筛析法测定。坚固性用冻融循环法测定。力学性质包括压碎值、磨光值、冲击值和磨耗值。小结小结 1.名词解释：毛体积密度、堆积密度、间断级配、单粒级、针片状颗粒、压碎值、磨光值、冲击值和磨耗值2.简述坚固性的测定方法。3.简述测定碎石压碎值的步骤。4.简述网篮法的操作步骤。5.磨光值是表征集料什么性能的指标？在路面工程中有什么实际意义？作业课题一概述—砼的组成材料-粗集料
