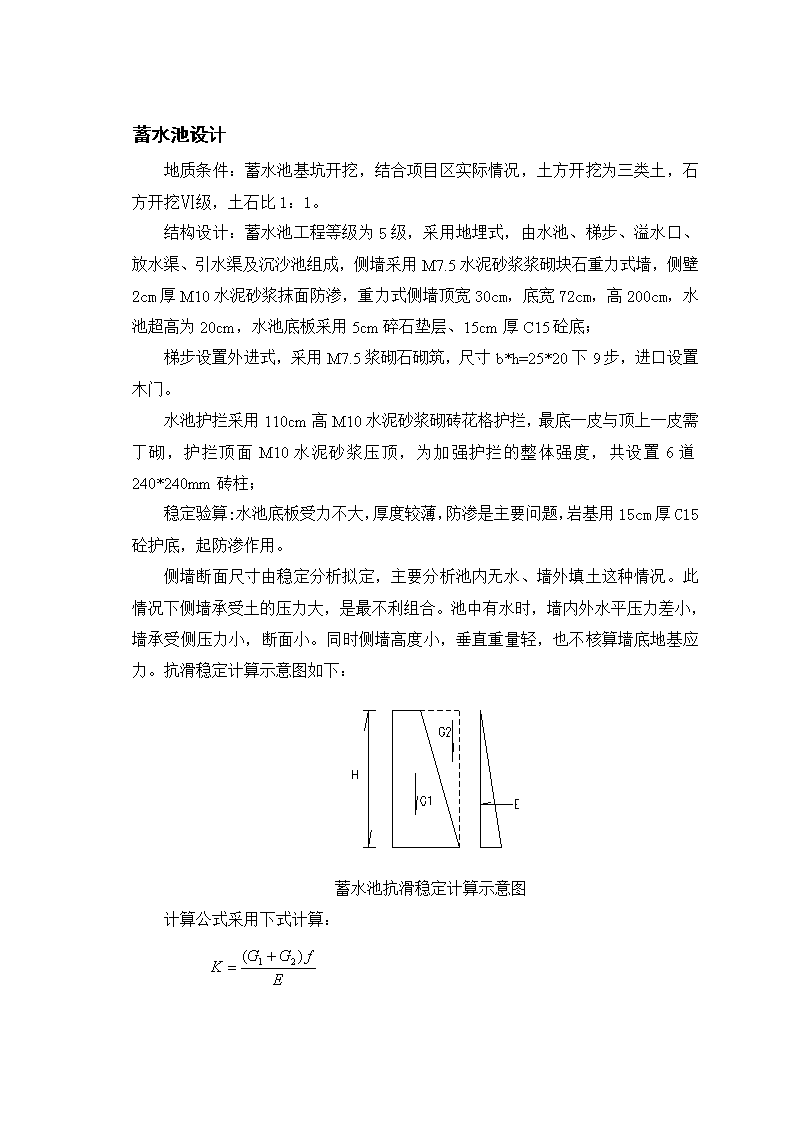

蓄水池设计地质条件：蓄水池基坑开挖，结合项目区实际情况，土方开挖为三类土，石方开挖Ⅵ级，土石比1：1。结构设计：蓄水池工程等级为5级，采用地埋式，由水池、梯步、溢水口、放水渠、引水渠及沉沙池组成，侧墙采用M7.5水泥砂浆浆砌块石重力式墙，侧壁2cm厚M10水泥砂浆抹面防渗，重力式侧墙顶宽30cm，底宽72cm，高200cm，水池超高为20cm，水池底板采用5cm碎石垫层、15cm厚C15砼底；梯步设置外进式，采用M7.5浆砌石砌筑，尺寸b*h=25*20下9步，进口设置木门。水池护拦采用110cm高M10水泥砂浆砌砖花格护拦，最底一皮与顶上一皮需丁砌，护拦顶面M10水泥砂浆压顶，为加强护拦的整体强度，共设置6道240*240mm砖柱；稳定验算:水池底板受力不大，厚度较薄，防渗是主要问题，岩基用15cm厚C15砼护底，起防渗作用。侧墙断面尺寸由稳定分析拟定，主要分析池内无水、墙外填土这种情况。此情况下侧墙承受土的压力大，是最不利组合。池中有水时，墙内外水平压力差小，墙承受侧压力小，断面小。同时侧墙高度小，垂直重量轻，也不核算墙底地基应力。抗滑稳定计算示意图如下：蓄水池抗滑稳定计算示意图计算公式采用下式计算： 式中：-稳定安全系数，岩基为1.05～1.1；-浆石块石重量，t，浆砌石容重取2t/m3，-填土重量，t，土容重取1.7t/m3；-磨擦系数，岩石取0.5，-土压力，t。-土的内摩擦角，取-墙高，m；-土容重，t/m3，1.7t/m3经计算K=1.16，符合要求。为了减少开挖量和侧墙填土及土压力，施工时若遇新鲜完整的岩石，则将池壁挖成垂直面，土基也尽量开成较陡且稳定的边进坡。
