(XXXX-09-01)二道桥闸首大坝蓄水安全鉴定(工程安全监测.doc

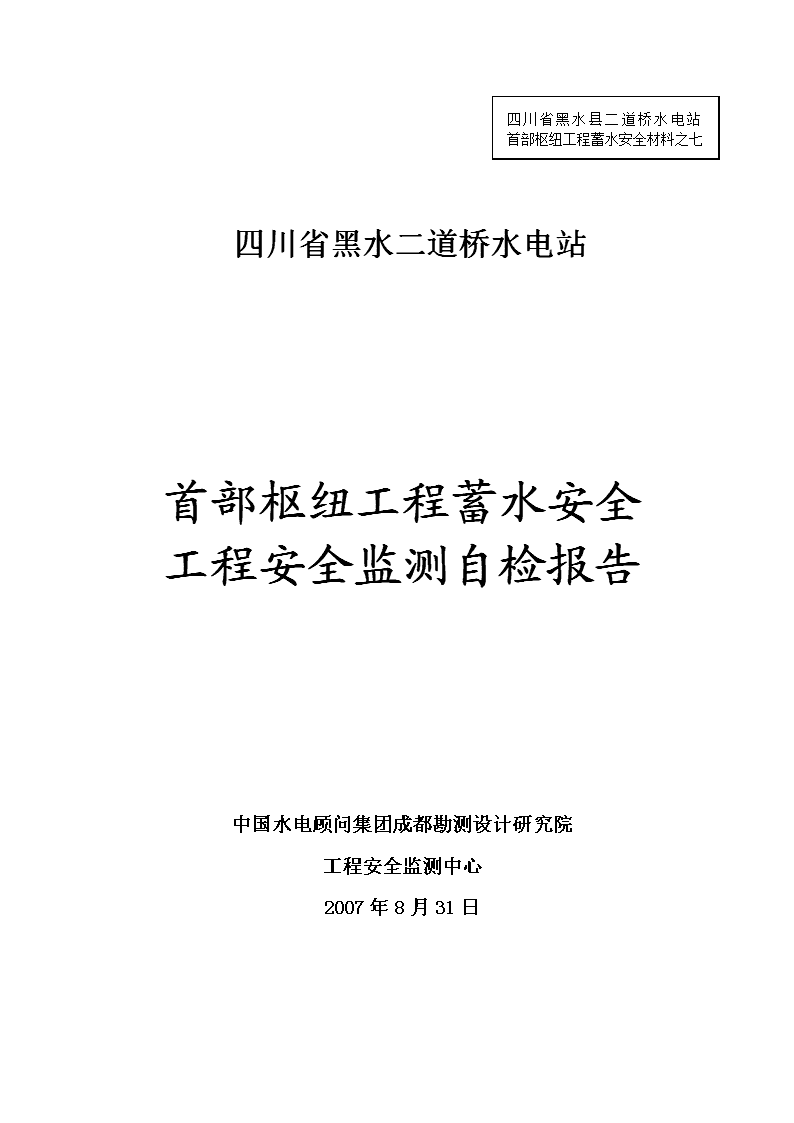

四川省黑水县二道桥水电站首部枢纽工程蓄水安全材料之七四川省黑水二道桥水电站首部枢纽工程蓄水安全工程安全监测自检报告中国水电顾问集团成都勘测设计研究院工程安全监测中心2007年8月31日29 审查：李大宏校核：杨坤斌编写：贺进春参加人员：杨坤斌贺进春 刘万显包世坤王家全杨绍德曾开国王东林邓正文陈千耀等29 目录1前言12引用标准、规程规范13监测仪器设计布置情况23.1水平位移监测23.2垂直位移监测33.3坝基扬压力33.4绕坝渗流33.5环境量监测33.6首部枢纽巡视检查44监测仪器设备运输和保管44.1仪器保护44.2贮存44.3仪器检查验收55监测仪器设备的检验55.1一般要求55.2仪器检验方法56质量管理66.1质量管理标准66.2质量保证措施66.3质量控制77工程进度88仪器设备的安装埋设98.1倒垂孔的造孔及保护管安装98.1.1倒垂孔钻孔施工设备98.1.2施工方法118.1.2.1钻机的安装118.1.2.2钻进工艺118.1.2.3倒垂线保护管的制作与安装138.2倒垂线的安装188.3引张线安装188.4测压孔和绕渗孔安装埋设198.5仪器电缆敷设198.6水准点安装209质量评定2010施工期观测与资料分析2210.1观测频次2210.2资料整理2210.3观测测成果及其分析2311基本结论24附一：闸坝初始观测值26附二：施工期观测资料2829 1前言二道桥水电站地处黑水河一级支流三打古河中下游，闸址位于黑水县芦花镇下打古村羊肠沟附近，距河口12km，距黑水县城22km，左岸引水至二道桥沟上游侧建地下厂房。引水隧洞长约6km，利用落差310m，引用流量18.4m3/s，设计装机容量55MW。右岸有黑水至打古冰川旅游公路相通，并与黑水至红源通县油路相连，电站对外交通比较方便。工程区位于北西向鲜水河断裂带和北东向龙门山断裂带所围限的青川断块的小金弧形构造带之西翼近顶端的次级构造之帚状构造带上。在大地构造部位上隶属于松潘—甘孜地槽褶皱带范畴，西侧毗连巴颜喀拉冒地槽褶皱带，东邻扬子地台西缘龙门山—大巴山台缘拗陷带。区域控制性主干断裂为北东向龙门山断裂带，小金—较场弧形构造带构成了区域次一级断裂构造格架。工程区地震效应主要为外围强震波及影响。根据GB18306—2001版《中国地震动参数区划图》（1/400万），工程区50年超越概率10%，地震动峰值加速度为0.1g，动反应谱特征周期为0.45s，相应对照地震基本烈度为Ⅶ度。本报告为二道桥水电站大坝蓄水前安全鉴定的工程安全监测及成果分析报告，主要汇报二道桥水电站首部枢纽工程的安全监测仪器设备检验、安装埋设，施工期观测维护和监测资料整编分析。2引用标准、规程规范二道桥水电站工程安全监测设施的安装、埋设、观测及资料整理等工作严格执行以下标准、规范：（1）《水库大坝安全管理条例》；（2）《混凝土坝安全监测技术规范》DL/T5178-2003；（3）《水利水电工程施工测量规范》SL52-93；（4）《大坝安全自动监测系统设备基本技术条件》SL268-2001；（5）《混凝土坝安全监测资料整编规程》DL/T5209-2005。29 3监测仪器设计布置情况本工程主要建筑物由闸坝枢纽、引水系统、厂区枢纽等组成。为监测电站施工期和运行期的安全，根据建筑物所处的地质条件和结构布置等特点，对首部枢纽进行原型监测设计。首部枢纽由泄洪闸、冲沙闸、左、右岩挡水坝段和进水口等建筑物组成。闸坝监测项目主要有：水平位移、垂直位移、坝基扬压力、绕坝渗流、环境量监测等。闸坝监测仪器设备见表3-1。表3-1闸坝监测仪器设备表序号仪器名称单位数量备注1倒垂设备套2含浮筒、垂线、人工观测底座等2二维垂线坐标仪台2测量范围：50mm，精度：±0.1mm3倒垂钻孔米46Φ219mm4倒垂保护管米46Φ168mm5测压管米180Φ50mm，PPR管6测压管钻孔米180Φ91mm7绕渗孔测管米120Φ50mm，PPR管，8孔含花管，过滤料等8绕渗孔钻孔米120Φ90mm9水尺付2油漆涂刷10电测水位计台10.7MPa渗压计11平尺水位计台130m量程，精度：＜±3mm分辨率：1mm12渗压计支110.7MPa13引张线系统套1测量范围：±20mm14固定端及张紧端套215引张线人工读数仪台916引张线保护管米165Φ110mm17水准点个918水准工作基点个2选用现场施工水准点19四芯电缆米1000含电缆保护管500m20集线箱台132通道21二次读数仪表台1BGK40822观测房间23.1水平位移监测为了解大坝运行期闸坝段和挡水坝段坝顶水平位移，在左岸挡水坝段和泄洪坝段上游侧布置一条引张线（编号为1#），在闸顶共布设了5个观测点，编号分别为：29 EX1、EX2、EX3、EX4、EX5；在右岸挡水坝段上游侧布置了第二条引张线（编号为2#），在闸顶共布设了4个观测点，编号分别为：EX6、EX7、EX8、EX9；在大坝4#坝段靠近上坝公路一端布置一套倒垂装置（IP2），作为2#引张线（EX6~EX9）张紧端的水平位移校核，此装置及2#引张线张紧端通过修建观测房进行保护；在大坝折点处布置第二套倒垂装置（IP1），作为两条引张线固定端的水平位移校核，此装置及两条引张线固定端均通过修建观测房进行保护。倒垂装置采用垂线坐标仪进行人工观测，引张线系统数据采集直接在观测点上测读。3.2垂直位移监测为监测各坝段的垂直位移，在闸顶各坝段的关键部位共布置了9个水准点，在灌浆廊道及观测平硐内各布置一个水准工作基点。测量时通过大坝土建时的施工控制点作为水准基准点，由该点校核灌浆廊道及观测平硐内的水准工作基点。3.3坝基扬压力根据首部枢纽各建筑物的布置形式、基础的地质条件和渗流控制的工程措施，为了解防渗墙效果、帷幕灌浆的防渗效果和基础扬压力，在冲沙闸、泄洪闸、进水口闸墩、右岩挡水坝等坝段共布设了11个测压孔，测压管底部深入建基面大约1.0m，在测压孔内安装渗压计进行监测。所有渗压计电缆均接入1#观测房的集线箱内，通过二次读数仪表进行集中数据采集。3.4绕坝渗流为了解左、右岸两坝肩的浇坝渗流情况，在左、右岸坝肩下游侧共布设了8个绕渗孔，左、右岸各布设4个。通过平尺水位计进行人工测读。3.5环境量监测为监测闸坝上、下游水位变化，分别在取水口前、冲沙闸护坦左侧边墙上设置一付水尺，人工观测闸坝上、下游水位变化情况。29 3.6首部枢纽巡视检查按照设计要求和规范规定，首部枢纽建筑物和附近山体必须定期进行巡视检查。巡视检查分为日常巡视检查、年度巡视检查和特别巡视检查三类。当水库放空时亦应进行全面巡视检查。4监测仪器设备运输和保管4.1仪器保护（1）仪器设备的保护分安装前和安装后的保护，安装前按照运输、储存规定，在安装埋设前，待安装的仪器应放在现场值班房内，并应有人专门看管。安装埋设时应倍加小心，不得有硬物撞击仪器，不能受强烈的振动。具体要求见各类仪器的安装指导书。（2）安装埋设后，外露电缆应按设计要求的路线正确布设，并引入观测房，同时应清理仪器周围的杂物和可能危及仪器安全的设施。如果现场仍在施工，则应安排人员值班看护；施工完毕后，可结合定期观测进行检查和维护。（3）在运输进程中，要求仪器设备生产厂家采取有效可靠的防护措施，保证仪器设备的安全运输，仪器设备平稳放置，避免挤压、碰撞或剧烈颠簸、振动。4.2贮存（1）仪器设备储存在监测工程部的库房中，对库房的环境要求应按照各类仪器的储存标准。（2）设备贮存的位置要同安装位置的环境相类似，即室内安装的设备应贮存于室内（无需加热及通风）；室外安装的设备可存放在露天。（3）当设备需要防止结霜或需要防潮时，提供干燥手段（干燥器或干燥剂），并指明周期性更换或干燥的要求。（4）提供仪器设备说明书，这些说明书不应放置于运输设备的包装箱内部，而应单独提交给甲方。（5）在工地现场妥善存放监测仪器设备和电缆，保持清洁、干燥，并由专人管理。29 4.3仪器检查验收二道桥水电站所购监测仪器设备严格按照合同、图纸、设计通知等要求进行。监测仪器设备到货后进行了检查、验收工作。对检查不合格的仪器做好标记和登记并退回厂家更换。检查、验收内容包括：仪器设备的型号、规格、数量、量程等应与设计一致。仪器设备出厂技术资料必须齐全，包括出厂合格证、仪器使用说明书、仪器型号、规格、技术参数和计算方法。配套设备和零件齐全。对仪器设备作外观检查：仪器设备外部不许有损伤痕迹或锈斑；仪器设备必须是未经使用过的全新产品；传感器的引出电缆要完好无损，不可有损伤，检查时用万用表检测仪器的线路不可断线，也不可短路。绝缘性检查：用兆欧表检查仪器的绝缘性能。用读数仪粗测，要求读数正常。5监测仪器设备的检验5.1一般要求（1）在仪器安装之前，对每支仪器按仪器制造商的说明书及规范的规定进行检验、率定，以确保仪器可以正常工作。（2）二道桥水电站所有监测仪器运输到现场后，都应进行检查、检验。（3）仪器未埋设之前，承包商应将检验合格的仪器设备，放在干燥的仓库中妥善保管，存放时间超过半年，应对仪器性能再次检验。（4）在检验、率定过程中，承包商应小心装卸仪器，以免损坏。（5）仪器设备的检验应能满足设计图规定的仪器型号和量程。（6）仪器检验应能满足仪器埋设部位的数量。5.2仪器检验方法29 二道桥水电站工程安全监测仪器主要有振弦式渗压计、二次仪表、集线箱。仪器到现场后在安装前应进行检验，检验的方法可依据《混凝土大坝安全监测技术规范》（DL/T5178-2003）进行。《混凝土大坝安全监测技术规范》中提供了各种仪器的检验方法。为检验仪器出厂参数的可靠性、工作的稳定性及运输中是否损坏，保证仪器安装埋设后的质量，满足长期观测的需求，所有埋设的仪器、设备都按规范的规定进行了严格的检验。检验内容主要有：温度性能、仪器系数、防水性能和绝缘性能。检验结果证明，所有埋设仪器的性能、技术指标满足要求。6质量管理6.1质量管理标准二道桥水电站安全监测工程将按照GB/T19001-1994，ISO9001；1994质量保证体系和成勘院CHIDI04/质量体系文件实行质量管理。6.2质量保证措施为确保监测项目工程质量达到合格标准，在项目施工过程中，项目负责人应严格按现行的有关规程、规范及设计图纸的要求对工程的全过程、全方位进行施工及质量管理，具体措施如下：（1）坚持工程所用材料的质量检验审批制度。每个工程材料进场前，施工单位应先向项目负责人（监理工程师）申报，申报内容包括：①、产品生产厂家的简介和出厂合格证；②、产品的性能、标志及包装；③、产品的质量标准和施工工艺；④、实际试验的结果及评价。经监理工程师参审查批准后方可用于工程施工。即贯彻水利工程建筑材料的“准入”制度。（2）在施工过程中，严格执行质量检查“三制度”。29 项目施工过程中，在每一道工序完毕后，有施工班组初检，然后有各施工技术人员进行复检，再由质检员进行终检，合格后报请项目负责人（监理工程师）核查认证，签字后再进行下一道工序的施工。关键部位和基础隐蔽工程组织联合验收合格后才能进行下道工序的施工，以确保每道工序的施工质量。（3）加强施工现场质量保证从预防和质量把关两方面控制，以加强施工现场质量。（4）组织不定期的工程质量评比活动。项目部将不定期的组织各个项目施工质量评比活动，将工程质量的好坏与项目负责人（监理工程师）奖金挂钩，奖勤罚懒，及时总结经验教训，制定事故预防措施和应急方案，分析、研究高工程质量的方法、措施及步骤。（5）做好单元工程的划分及质量的评定工作单元工程划分严格按照《水利水电建设工程单元工程质量评定标准》和SL176—1996《水利水电建设工程单元工程质量评定规程（试行）》的标准及时做好单元工程的划分和单元质量评定工作。6.3质量控制（1）在仪器安装埋设的全过程中必须对仪器、传感元件、材料、设备工艺、防爆措施等进行连续性的校验以保证仪器质量的稳定性，并做好安装记录工作：①仪器的种类、型号、编号和说明；②仪器的位置、坐标和高程；③仪器的安装日期和时间；④气候、温度情况；⑤安装期间周围施工情况；⑥钻孔（挖槽）时的记录，岩芯、地下水观测和任何例外观测的描述；⑦安装过程中的记录、方法、材料和任何例外观测；⑧绘制按比例的平面和剖面图：表示仪器埋设地的地质结构、仪器位置、电缆的准确位置，电缆所有接头的部位和仪器安装所用的材料及防爆防震措施；⑨安装时的彩色照片，包括仪器埋设前的特写镜头；⑩安装期间的调试和测试数据。（2）监测控制：29 包括施工期和运行期的数据采集（人工或自动采集）记录、数据处理与反馈，仪器维护与标定，根据规定的读数频率，满足系统和时间上的连续性要求，以仪器精度和准确程度为标准。检验或判断数据的偏差是否正常，定期进行现场标定，以检查仪器的工作状态并及时维修和校正。（3）合格控制可分为仪器安装合格验收和工程交付前的合格验收，这是控制工程质量水平的一个重要环节，即控制仪器性能的均质及其标准差，要满足规定的较小变化速率要求。7工程进度二道桥水电站闸首工程安全监测仪器的安装埋设于2007年7月开始实施，随着主体工程的施工进度，及时安装监测部位的观测仪器。2007年8月24日首部枢纽工程监测仪器已全部安装完毕并投入运行。主要监测仪器设备见表7-1：二道桥水电站首部枢纽监测设备安装统计表。表7-1二道桥水电站首部枢纽监测仪器设备安装统计表编号名称单位设计数量安装数量未完成量备注1倒垂设备套2202垂线坐标仪台2203测压孔个111104绕渗孔个8805水尺付2206电测水位计个1017平尺水位计台1108渗压计支111109引张线系统套11010固定端及张紧端套22011引张线人工读数仪台99012水准点个99013水准工作基点个22014集线箱台11015观测房间22029 8仪器设备的安装埋设8.1倒垂孔的造孔及保护管安装8.1.1倒垂孔钻孔施工设备表8-1：主要设备表名称规格型号单位数量备注钻机XY-2B台2钻架KT6.5/KT6.0套2泥浆泵BW200台2抽水机YC-60M台2电焊机W600台1柴油机395台1柴油机1100台2测斜器Φ91、Φ110、Φ154、Φ170、Φ220、Φ275套2冲击电锤把1（1）钻机根据地质条件和设计要求，选择稳定性好、精度高、具有相应功率的钻机，以承受钻进过程中的扭矩，消除由于立轴晃动、偏心而产生的钻具振动与不稳定。为以满足本项目倒垂孔钻进的需要，特选用XY-4型液压立轴式钻机。（2）泥浆泵根据钻进工艺、钻头直径和钻孔深度等因素，选择耗能较少、操作灵活、可以变量、解体性能好、便于搬迁的二缸往复式泥浆泵。（3）钻架根据施工条件、选用自制四腿钢管式钻塔。（4）孔口导向装置为确保钻孔定位准确、开孔钻进铅直、升降拧卸钻具安全，特为本项目倒垂孔钻孔施工设计加工了孔口导向盘。（5）岩芯管、钻杆与立轴钻杆根据钻头直径和钻孔深度，选择相应的刚性与强度均能满足设计要求的岩芯管与钻杆。本项目选用73mm粗径钻杆。29 （2）浮标式鼓形钻孔测斜仪本项目采用自制浮标式测斜器，现将制作原理与应用方法加以介绍。①制作原理与精度要求：测斜器是利用三个以上（一般为3~6个）物理性质相同的弹簧，在径向受力相同的情况下，保证伸缩一致，从而使测斜器的中心保持在钻孔的中心。测斜器的规格根据孔径来确定，一般有Ф168、Ф219mm和Ф325mm。测斜器精度的高低，直接影响钻孔质量。在同一点进行重复测量时，同向误差不超过±1mm，转向误差不超过2mm。②制作材料：上、下圆盘选用厚度为4~4.5mm的铝合金板。弧形钢片选用弹性较好的不锈钢钢片。③制作浮桶和底桶：浮桶和底桶均采用中间空心的双层圆柱体制成。桶底应焊接密实，防止渗水。浮桶内径20.5cm，外径36cm；内高50cm，外高48cm。底桶内径10.5cm，外径46cm；内高52cm，外高55cm。材料为铝合金薄板，厚度不小于1.2mm；或镀锌白铁皮，厚度不小于0.8mm。工作时，浮桶和底桶注入一定水量，浮桶套在底桶内并与下端的测斜器连接。在水力上浮作用下，浮桶在底桶内可自由移动。④制作夹具：夹具由夹头、夹身、连接杆、连接肖子和螺帽所组成。其作用是夹具在浮桶中心空隙间的一种特殊装置。上部用螺帽与浮桶上端的三脚横梁固定，测线通过夹具中心孔进入可调夹头与孔内的测斜器连接。工作时，浮桶受上浮张力的作用，可以自由移动。⑤测斜方法：以孔口导向管中心为原点，建立一个十字平面坐标系。垂直钻机长轴的方向为Y轴，与之垂直的方向为X轴。按顺时针方向旋转，划为Ⅰ、Ⅱ、Ⅲ、Ⅳ四个象限，同时仿照方位角定位法，以坐标原点上段的X轴方位角为零度，顺时针方向，全方位为360°。这样就可以用数值来表示钻孔的偏斜方向。图8-1为测斜示意图。图8-1测斜示意图29 1.外桶　2.钢丝绳或铁丝　3.内桶　4.水5.固定支架6.钻孔7.测斜器8.1.2施工方法首先将钻机安装并调校至满足施工要求，然后将孔品导向盘安装好。开孔选用Ф220mm金刚石钻头钻进，根据孔斜状况来采取不同的造孔措施，进入砂卵石层后用水泥砂浆回填，待凝固后再次钻进，重复操作直至设计孔深。8.1.2.1钻机的安装（1）钻机的安装与校正①钻机安装是倒垂孔钻进的重要环节之一，必须认真对待。钻机安装在基座上，再以三根16#槽钢作压梁，通过螺杆将钻机与底座连接在一起，保证钻机安装稳固、周正、水平。钻机可以前、后、左、右四个方向自由移动，以适应钻孔纠斜的平面位移。②钻机安装后，采用水平尺及掉垂线的方式来校正钻机立轴，使其上、下死点与孔口中心偏差控制在1mm以内。将开孔钻具连接立轴下端，置于孔口导向盘或导向管内。采用垂线法逐渐调整X、Y两个方向误差，使其偏斜值小于1mm。（2）孔口导向盘的安装与调整孔口导向盘的精心安装是倒垂孔顺利钻进的重要条件。其中心偏斜必须控制在0~3mm，导向盘位置经检测无误，可通过Ф18mm钢筋使其固定。8.1.2.2钻进工艺防斜是倒垂孔施工的中心环节。在施工全过程中，必须严格控制钻进技术参数和钻进速度，禁止盲目追求进尺。始终坚持“防斜为主”、“及时测斜”的原则，采取综合防斜措施，确保孔斜满足设计要求。如发现编斜值较大，应及时采取有效纠斜措施。（1）开孔钻进开钻前，应重新校对立轴中心，使其与导向盘或导向管的中心相重合。开孔采用轻压慢转钻进，随着钻孔延伸，逐步加长粗径钻具。（2）冲洗液的作用29 开孔混凝土采用清水钻进，基岩孔段采用乳化冲洗液，以润滑钻具、减少阻力、提高效率、延长钻头寿命。（3）严格执行金刚石钻头排队轮换使用的制度每回次提钻后用游标卡尺测量钻头与扩孔器磨损情况，并刻录在钻头卡片或班报表上。（4）采用较低的钻进参数立轴转速和钻进压力是控制钻进速度、防止孔斜的关键环节。正常钻进中，不使用钻机加压；孔浅时可用粗径钻具和钻铤自身质量压力，孔深时应减压钻进，使钻具呈微承拉状态。金刚石钻进时，钻头线速度一般为1~1.5m/s，Ф220mm钻头的立轴转速80~122r/min，泵量120L/min；Ф171mm钻头的立轴转速为200~300r/min，泵量100L/min，孔底压力为1~1.5Mpa。（5）钻具、钻杆的合理使用每回次下钻时，粗径钻具、钻杆各螺纹连接部位应涂黄油，便于拧卸。不同的岩芯管及其接头、钻头等应及时卸开放置，并涂抹黄油。上下钻具要平稳，严禁猛墩或强力起拔。钻具遇阻时要分析原因，正确处理。提钻时，严禁猛甩钻杆、钻具，防止变形、弯曲。（6）岩芯的卡取卡料应合乎要求。每回次投卡料取岩芯，争取一次成功。取出岩芯，测斜后再继续钻进。（7）严格把好变径关变径是钻进的重要环节之一。变径必须使用导向钻具，当小径孔段长度大于大径钻具长度时，才能去掉作为导向的大径钻具。变径时应采用轻压慢转的钻进参数，防止钻孔过大偏斜。（8）定时测斜每钻进1m左右，测定孔斜一次，确保测斜准确，并记录在测斜表格上，及时掌握孔斜变化情况。如发现超标，立即采取措施，防止因偏斜值过大而造成纠斜困难。测斜工作必须在捞尽孔内岩芯及沉淀物以后才能进行。首先安装好水箱架和水箱，保持基本水平。然后向箱内注水，当浮体能在液面上自由漂浮时可停止注水。用钢丝与鼓形测斜器连接，通过绕线架控制，下到预定孔深。将浇线架放置于浮体上，待浮体平稳后即可测量。在孔口十字坐标上量出偏斜的横坐标与纵坐标值。该坐标点与孔口十字坐标原点的距离即为中心偏斜值。（9）终孔验收钻进至设计孔深后，首先打捞孔内沉淀，自检孔深、孔斜满足设计要求后，通过监理进行孔深及孔斜验收。29 8.1.2.3倒垂线保护管的制作与安装（1）保护管用壁厚不小于7mm的Φ168mm无缝钢管，管底部用不小于7mm厚的钢板焊封。保护管底部0.8m内壁应加工为粗糙面，以便水泥浆固结锚块。（2）保护管加工时应保持平直，其材质、厚薄、弯曲度、不同轴度等指标均要达到国家规范及设计要求，保护管单根长度一般在2.0～3.0m之间。（3）保护管丝扣加工时应严格找正，两端不同轴度小于1mm。公、母丝长不小于8cm。丝扣松紧适度并能合缝良好。加工一个管帽用于安装时悬吊。（4）钻孔完毕，测定孔深，自下而上准确测定钻孔孔斜值，以确定钻孔保护管埋设位置。埋设保护管前应全面冲洗钻孔，除净孔内残留岩粉。（5）安装时各段钢管连结应加密封物，防止漏水和灌浆时漏浆。在下保护管过程中如钻孔有水，为保证保护管垂直，保护管内应注满水（因浮力较大），保护管底端固定好后再将保护管内水抽干；同时采取措施不使保护管滑落。（6）固定保护管底端前，可在钻孔底部先放入少量水泥浆（高于孔底约0.5m）。保护管下到孔底后，宜略提起（不得提出水泥浆面）并用钻机悬吊保护管，使其铅垂固定于设计孔心。（7）保护管底端固定后，准确测定保护管的偏斜值。如偏斜过大，应加以调整，直到满足有效管径不得小于110mm的设计要求，方可用0.5：1水泥浆将管外环状间隙从孔底回填至孔口。（8）待环状回填水泥浆凝固后，才能拆除固定保护管的钻机。保护管安装后，应全面复测保护管内的偏斜值，以确定倒垂锚块的位置。及时加装管口保护盖。8.1.2.4倒垂孔孔斜及保护管安装后管斜验收结果倒垂孔成孔后经自检孔深、孔斜满足设计要求后，通过监理进行孔深及孔斜验收。二道桥闸首IP1#倒垂孔经检验有效孔径为194mm，有效管径为148.2mm。IP1#倒垂孔孔斜成果见图8-2、管斜成果见图8-3。IP2#倒垂孔经检验有效孔径为200.4mm，有效管径为148.7mm。IP2#倒垂孔孔斜成果见图8-4、管斜成果见图8-5。29 图8-2IP1#倒垂孔孔斜图29 图8-3IP1#倒垂孔管斜图29 图8-4IP2#倒垂孔孔斜图29 图8-5IP21#倒垂孔管斜图29 8.2倒垂线的安装首先用游标卡尺确定倒垂孔保护管口的中心点，并以该中心点在保护管口做出十字标记，然后将现场组装好倒垂线体和锚固块，从倒垂孔保护管口放入倒垂孔保护管底部位置。在倒垂浮筒支架上将保护管内的倒垂线锚固块往上提引约10cm，使其悬吊在倒垂孔保护管内，将倒垂线体与浮桶支架固定。待倒垂线体自由垂直，静止不动后，用两根细线在保护管口十字标记位置拉出保护管的相交中心点，通过反复调整浮桶支架，使倒垂线体位于保护管口中心点，待倒垂线体静止在管口中心点位置时，用1：1的水泥将从灌浆管向倒垂底部的锚固块灌注水泥浆，固定锚固块。停待3天，拆除倒垂孔口固定设施，将倒垂线体连接在倒垂浮上，向倒垂浮桶内加满浮液。最后将垂线坐标仪安装在倒垂架坐标仪平台设计位置，调整垂线坐标仪至水平，Y方向与大坝轴线方向平行，X方向与坝轴线垂直，保证倒垂线体通过垂线坐标仪观测中心位置。8.3引张线安装按照设计，引张线安装在闸坝顶部，引张线的安装包含固定端、测点装置、测线及保护管和张紧端等安装。测点保护箱内有引张线体、浮托装置、人工比测尺、安装底板等装置。引张线的安装主要分为以下几个步骤：（1）按照设计点位，首先将引张线固定端临时固定（高低可调），并且将临时高强钢丝安装在固定端；（2）将高强钢丝引至张紧端（未安装）位置后拉紧，以坝体上游面为基准，上下游方向调整钢丝，使其与坝体上游面平行，然后在张紧端及重锤支架的相应位置上沿拉紧的钢丝做好中心线标记；（3）在张紧端中收线标记位置调整张紧端箱体，使箱体内的导向滑轮槽与中心线标记对应，通过膨胀螺丝临时固定张紧端；通过重锤支架上的滑轮定位，以同样的方法将重锤支架安装在相应位置。（4）将钢丝穿过张紧端定位V型槽、导向滑轮、重锤支架滑轮，然后将配套的所有重锤挂在钢丝上，使钢丝呈拉紧状态，调整固定端的高度通过水平尺测量使线体处理水平状态。29 （5）以防风管管口中心距箱体底部距离为基准，测量各测点位置坝面距线体的高度，来确定各测点安装时垫高或凿坑的高度；以线体为基准，根据防风管管口中心来确定测点箱的上下游位置。（6）按照确定后的测定箱位置调整数据，通过施工将各测点箱的安装高度调整好后，将临时高强钢丝折下。然后从固定端开始安装各测点箱、防风管，并同时安装引张线线体。二道桥闸首引张线系统自2007年8月20日开始安装至8月24日结束。8.4测压孔和绕渗孔安装埋设坝基扬压力水位监测采用测压管，用扬压力计进行监测；绕坝渗流水位监测同样采用测压管，通过便携式平尺水位计进行监测。测压管选用PPR管，其安装步骤为：（1）在大坝浇筑至坝顶高程后，按照设计图在坝顶测出测压管和绕渗孔的位置。（2）整平孔口位置的场地，用地质钻机造孔至设计深度。（3）在现场按照设计要求加工梅花型进水管段，外包土工布和缠绕塑料丝。（4）将进水管段和上部PPR管连接，接头用锚钉和胶水粘接，按照设计孔深安装到孔内。（5）在钻孔内壁与测压管和绕渗孔管之间填入滤水材料。（6）在每个孔顶部位置安装加工好的管口段后，用水泥砂浆浇注孔口段。（7）测量每个孔的管口高程，用电测水位计人工测量孔内水深，记录初始测值。8.5仪器电缆敷设(1)电缆连接及牵引观测电缆在仪器埋设点附近预留一定的富余长度，电缆牵引方向采取蛇形弯曲状平行于混凝土面埋设或在垫层内挖沟埋设，观测仪器至观测站的电缆尽可能少用接头。电缆的连接和测试应按引用标准实施，在观测仪器引线进行必要的连接、套接和安放后，在回填之前，观测仪器引线应立即进行测试，仪器电缆也应进行通电测试。下部仪器的电缆沿垫层坡面引向观测房。①根据监测设计和现场情况准备仪器的加长电缆；②按照规范的要求剥制电缆头，去除芯线铜丝氧化物；③连接时按规范规定使各芯线接头错开，采用锡和松香焊接，检查芯线的连接质量；④芯线搭接部位用黄蜡绸、电工绝缘胶布和橡胶带包裹，电缆外套与橡胶带连接处锉毛并涂补胎胶水，外层用橡胶带包扎直径大于硫化器钢模槽；29 ①接头硫化前后测量、记录电缆芯线电阻、仪器电阻比和电阻；电缆测量端芯线进行搪锡，并用石蜡封；②弦式仪器的电缆采用专门配套的屏蔽电缆，仪器电缆连接方法参见供货厂家说明书。③在电缆的端部提供防水、防湿的保护套管，观测仪器电缆进入观测站处应用镀锌管保护电缆。（2）电缆的跨缝保护电缆跨施工缝或结构缝布置时，采用穿管过缝的保护措，防止由于缝面张开或剪切变形而拉断电缆：①电缆跨缝保护管直径应足够大(为电缆束直径的2～3倍，使得电缆在管内可以松弛放置；②电缆用布条包扎，其包扎长度应延伸至保护管外，管口用涂有黄油的棉纱或麻丝封口；③跨缝管段应有伸缩管，以免因保护管仲缩而造成局部混凝土开裂；④当电缆从先浇块引至后浇块而过缝时应采用预埋电缆储存盒的方法过缝，盒内电缆段用布条包扎并松弛放置。还应采取措施防止水泥浆流入盒内。（3）电缆的保护管①暴露在外的电缆加设镀锌钢管保护。②电缆保护管的敷设按施工图进行。8.6水准点安装用Φ273mm开孔钻具在坝面上钻深约30cm的孔，安装时调整水准标志顶部至坝顶的高度约4cm，然后将水准标志用混凝土浇筑在孔内，将水准保护盖盖上即安装结束。9质量评定表9-1：二道桥水电站闸首监测设备质量评定表仪器名称设计编号仪器编号仪器型号监理评定质量测压孔（渗压计）UP107-982BGK4500-S优良UP207-181BGK4500-S优良UP307-2110BGK4500-S优良UP407-471BGK4500-S优良29 UP507-511BGK4500-S优良UP607-178BGK4500-S优良UP707-507BGK4500-S优良UP807-2107BGK4500-S优良UP907-191BGK4500-S优良UP1007-473BGK4500-S优良UP1107-180BGK4500-S优良水准点BM1B-2优良BM2B-2合格BM3B-2优良BM4B-2优良BM5B-2优良BM6B-2优良BM7B-2优良BM8B-2优良BM9B-2优良水准工作基点LS1B-2优良LS2B-2优良引张线1#l张紧端YZD-2优良EX1YZD-2优良EX2YZD-2优良EX3YZD-2优良EX4YZD-2优良EX5YZD-2优良1#固定端YZD-2优良2#固定端YZD-2优良EX6YZD-2优良EX7YZD-2优良EX8YZD-2优良EX9YZD-2优良2#张紧端YZD-2优良绕渗孔RK1优良RK2优良RK3优良RK4优良RK5优良RK6优良RK7优良RK8优良倒垂装置IP1DC500C合格29 IP2DC500C优良水尺SC1合格SC2合格10施工期观测与资料分析10.1观测频次为掌握各监测项目及各测点的变化过程，准确选取基准值，掌握监测物理量的发展趋势，保证资料的真实性、连续性，根据《混凝土坝安全监测技术规范》（DL/T5178-2003）规定和设计图的要求并结合工程实际情况，各阶段监测项目的测次如下：（1）仪器埋设后24小时内每间隔8小时观测一次；以后每天观测一次；一旬后每旬观测两次；一个月后，每旬观测一次；第一次蓄水期，每天两次。（2）渗流观测频率为第一次蓄水前每旬两次；第一次蓄水期每天一次；第一次蓄水后的头五年每旬一次。（3）上游水位每天观测一次。（4）所有仪器埋设后，在如遇到地震、遭受大洪水、上游水位发生骤升骤降及其他异常情况等应增加测次。（5）巡视检查按照规范执行。10.2资料整理（1）观测之后应及时对观测资料进行整理分析。首先检查观测记录的准确性、真实性，然后将观测数据输入计算机，包括环境量和说明，建立观测数据库，并用磁盘或光盘备份保存。（2）采用监理工程师批准的数据处理方法，对观测数据进行误差处理，去除粗差，修正系统误差，使观测资料尽量接近真实。（3）及时将观测资料换算出各类物理量，打印表格﹑绘制物理量过程线及相关线等，简单分析各物理量的变化规律，以及与周围环境量的相关性和发展趋势，并写出文字说明。29 （4）定期对观测资料进行简单分析，每月、年上交给监理工程师分析简报，同时抄报业主和设计各一份。内容包括各类物理量和环境量的过程线﹑相关线，分析物理量随时间和空间的变化规律﹑与环境量的关系﹑以及各物理量之间的关系，对工程的工作状态和变化趋势做出简单的评价。发现工程异常应随时向监理工程师提供警报，以便及时采取有效措施。（5）在监测工程竣工验收前，应对施工阶段的观测资料进行一次较全面的分析﹑评价，包括对监测仪器系统的运行状态进行评价，并编写详细的分析报告。10.3观测测成果及其分析水平位移：二道桥引张线系统安装调试于2007年8月24日完成，水平位移资料系列比较短，目前的规律性不强。闸坝引张线观测数据没有突变和跳动现象，这说明闸坝引张线系统运行正常，观测资料正确可靠；观测数据每天采集一次，及时观测闸坝的水平位移；每个坝段都布置测点，比较全面反映闸坝整体的水平位移。垂直位移：为监测各坝段的垂直位移，在闸顶各坝段的关键部位共布置了9个水准点，在灌浆廊道及观测平硐内各布置一个水准工作基点。由于2007年8月18日才完成各水准点土建工作，2007年8月21日用水准仪对各水准点进行了测量。目前仅获取了各水准点的初始值。闸坝扬压力：按照设计在二道桥闸坝布置了11个测压孔，通过渗压计进行监测。2007年8月19日，各测压孔（扬压力计）安装完毕。由于首部枢纽尚未蓄水，各测压管测出的闸基的渗透压力均为河床水绕渗及地下水补给共同作用所形成。目前观测数据显示各测压孔数据没有突变和跳动现象，均比较稳定。这说明闸坝各测压孔（扬压力计）运行正常，观测资料正确可靠，没有发现异常的渗漏现象，闸坝运行正常。闸坝绕渗：按照设计在二道桥左右坝肩共布置了8个绕渗孔，2007年8月19日完成各绕渗孔测压管的安装。由于水库没有蓄水，两岸地下水主要来源两岸山体降雨集水或下游河床渗水，两岸绕渗孔内的水位与下游河床高程基本一致。目前未出现渗流情况。巡视检查：按照《混凝土坝安全监测技术》DL/T5178-2003的要求开展二道桥水电站首部枢纽及附属建筑物巡视检查。2007年8月24日检查结果检查情况总结见下表：根据二道桥施工期巡视检查资料分析，二道桥水电站首部枢纽运行正常，没有发现异常的裂缝、漏水。29 二道桥水电站施工期巡视检查报告检查负责人：杨坤斌检查项目检查结果与上次检查比较备注闸坝坝段有、无错动无错动一致伸缩缝的开合情况在允许范围内基本一样伸缩缝止水情况止水良好，未见漏水一样上下游坝面有无裂缝，以及漏水情况无一样混凝土有无破损无一样混凝土有无溶蚀、水流侵蚀无一样坝基和坝肩基础岩体有无挤压、错动、松动和鼓出未发现一样坝体与基岩（或岸坡）结合处有无错动、开裂、脱离及渗水等情况未发现一样两岸坝肩区有无裂缝、滑坡、溶蚀及绕渗等情况无一样泄水建筑物溢洪道（泄水洞）的闸墩、边墙、胸墙、溢流面（洞身）、工作桥等处有无裂缝和损伤无裂缝和损伤一样消能设施有无磨损冲蚀和淤积情况无一样下游河床及岸坡的冲刷和淤积情况无一样上游拦污设施的情况正常一样监测设施引张线仪器检查运行正常一样水准点的检查正常一样引张线测点坑无积水一样测压管检查完好一样不属规定检查项目的异常情况发现、分析检查组建议二道桥水电站整体运行正常，未发现异常现象。检查人员签名杨坤斌、贺进春、刘万显11基本结论二道桥水电站已按照设计要求完成监测设计部位的仪器安装埋设，安装埋设质量满足《混凝土坝安全监测技术规范》（DL/T5178-2003）29 及《水利水电工程测量规范》SL52-93要求，并正常投入运行。观测资料的整理也满足《混凝土坝监测资料整编规程》（DL/T5209-2005）的要求。从初期稳定的测值中选取了初始基准值，施工期观测数据准确、可靠。从施工期监测成果表明目前二道桥水电站工程运行正常，能满足首部枢纽下闸蓄水的监测要求。根据目前观测成果分析，二道桥大坝的位移量变化不大，没有明显增加趋势，闸坝变形基本稳定，没有发现危害建筑物安全的异常位移量。根据测压管和绕渗孔监测成果，闸坝建基面扬压力很小，满足设计和运行要求。巡视检查没有发现首部枢纽有异常现象。总体反应二道桥首部枢纽运行正常，具备挡水条件。29 附一：闸坝初始观测值目前二道桥闸坝监测设备和仪器安装调试完毕，已投入正常运行并按照规范进行观测。现将从施工期的观测值中选定的闸坝初始值和有关参数列于下表。附表1：二道桥闸首安全监测引张线系统初始值表设计编号测点高程（m）测值（mm）安装日期观测日期Ex12807.58163.902007-08-242007-08-24Ex22807.56062.402007-08-242007-08-24Ex32807.56670.112007-08-242007-08-24Ex42807.55169.902007-08-242007-08-24Ex52807.58069.602007-08-242007-08-24Ex62807.50460.752007-08-242007-08-24Ex72807.51766.102007-08-242007-08-24Ex82807.52173.502007-08-242007-08-24Ex92807.51262.602007-08-242007-08-24附表2：二道桥闸首安全监测倒垂孔初始值表设计编号标尺读数（cm）保护措施安装日期观测日期IP128.65观测房2007-08-202007-08-21IP226.58观测房2007-08-202007-08-21附表3：二道桥闸首安全监测测压孔（扬压力计）初始值表设计编号孔内水位（m）孔口高程（m）仪器编号安装日期观测日期UP12789.7262807.52607-9822007-08-192007-08-20UP22788.8252807.56507-1812007-08-192007-08-20UP32788.9922807.53207-21102007-08-192007-08-20UP42788.8312807.57107-4712007-08-192007-08-20UP52790.3682807.50807-5112007-08-192007-08-20UP62788.8612807.50107-1782007-08-192007-08-20UP72788.9272807.56707-5072007-08-192007-08-20UP82793.5482807.48807-21072007-08-192007-08-20UP92796.9562807.49607-1912007-08-192007-08-20UP102796.9372807.47707-4732007-08-192007-08-20UP112796.8942807.36907-1802007-08-192007-08-2029 附表4：二道桥闸首安全监测浇渗孔初始值表设计编号孔内水位（m）孔口高程（m）安装日期观测日期RK12786.2882799.1882007-07-182007-08-19RK22787.1362799.0362007-07-212007-08-19RK32787.3872798.8872007-07-222007-08-19RK42788.8242798.8242007-07-262007-08-19RK52802.1762806.7762007-08-162007-08-19RK62802.1622805.7622007-08-172007-08-19RK72800.3972805.1972007-08-182007-08-19RK82799.1282803.6282007-08-192007-08-19附表5：二道桥闸首安全监测水准工作基点及水准点初始值表设计编号高程（m）安装日期观测日期LS12807.5082007-08-182007-08-21LS22807.4082007-08-182007-08-21BM12807.4782007-08-182007-08-21BM22807.5622007-08-182007-08-21BM32807.4992007-08-182007-08-21BM42807.5112007-08-182007-08-21BM52807.4872007-08-182007-08-21BM62807.4452007-08-182007-08-21BM72807.5572007-08-182007-08-21BM82807.4352007-08-182007-08-21BM92807.4292007-08-182007-08-2129 附二：施工期观测资料附表6：二道桥闸首测压孔（扬压力计）观测成果表(单位：m)日期UP1UP2UP3UP4UP5UP62007-08-202789.7262788.8252788.9922788.8312790.3682788.8612007-08-212789.7262789.1212788.9352788.7732790.3682788.8432007-08-222789.7262789.3992789.0112788.8502790.3872788.8792007-08-232789.7262789.4732789.0112788.8502790.3872788.8792007-08-242789.7262789.6402788.9922788.8312790.3692788.8612007-08-252789.7262789.6582788.9922788.8312790.3682788.879日期UP7UP8UP9UP10UP112007-08-202788.9272793.5482796.9562796.9372796.8942007-08-212788.9272793.5662796.5252796.9732796.9132007-08-222788.9462793.5852796.7122797.0282796.9132007-08-232788.9462793.5852796.8442797.0272796.9132007-08-242788.9272793.5662796.9562797.0272796.8942007-08-252788.9272793.5662796.9752797.0092796.913附表7：二道桥闸首绕渗孔观测成果表(单位：m)日期RK1RK2RK3RK4RK5RK6RK7RK82007-08-192786.2882787.1362787.3872788.8242802.1762802.1622800.3972799.1282007-08-202786.2662787.1322787.3792788.8142802.1722802.1552800.4072799.1332007-08-212786.2652787.1312787.3742788.8192802.1772802.1512800.4112799.1372007-08-222786.2782787.1402787.3772788.8222802.1812802.1672800.3962799.1262007-08-232786.2822787.1392787.3822788.8282802.1882802.1632800.4052799.1292007-08-242786.2842787.1402787.3772788.8192802.1892802.1702800.4132799.1372007-08-252786.2792787.1382787.3882788.8212802.1842802.1722800.4172799.135附表8：二道桥闸首引张线系统水平位移观测成果表(单位：mm)日期EX1EX2EX3EX4EX5EX6EX7EX8EX92007-08-2463.9062.4070.1169.9069.6060.7566.1073.5062.602007-08-2563.9462.4270.0669.8869.5760.8066.1773.5662.6529 附表9：二道桥闸首垂直位移观测成果表(单位：m)日期BM1BM2BM3BM4BM5BM62007-08-212807.4782807.5622807.4992807.5112807.4872807.445日期BM7BM8BM9LS1LS22007-08-212807.5572807.4352807.4292807.5082807.40629
