小三峡水电站工程初期蓄水及首台机组启动验收资料应急预案与安全措施

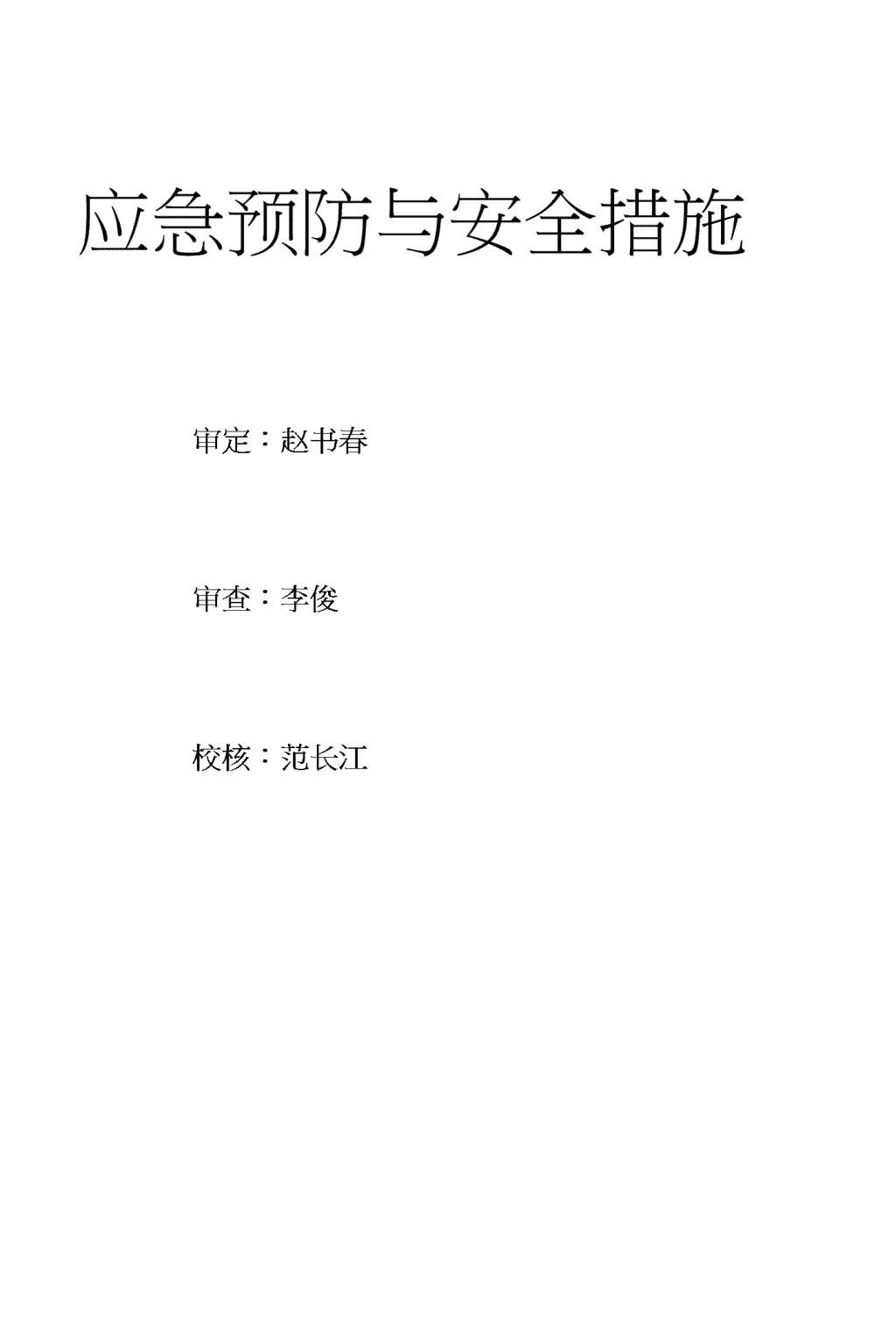

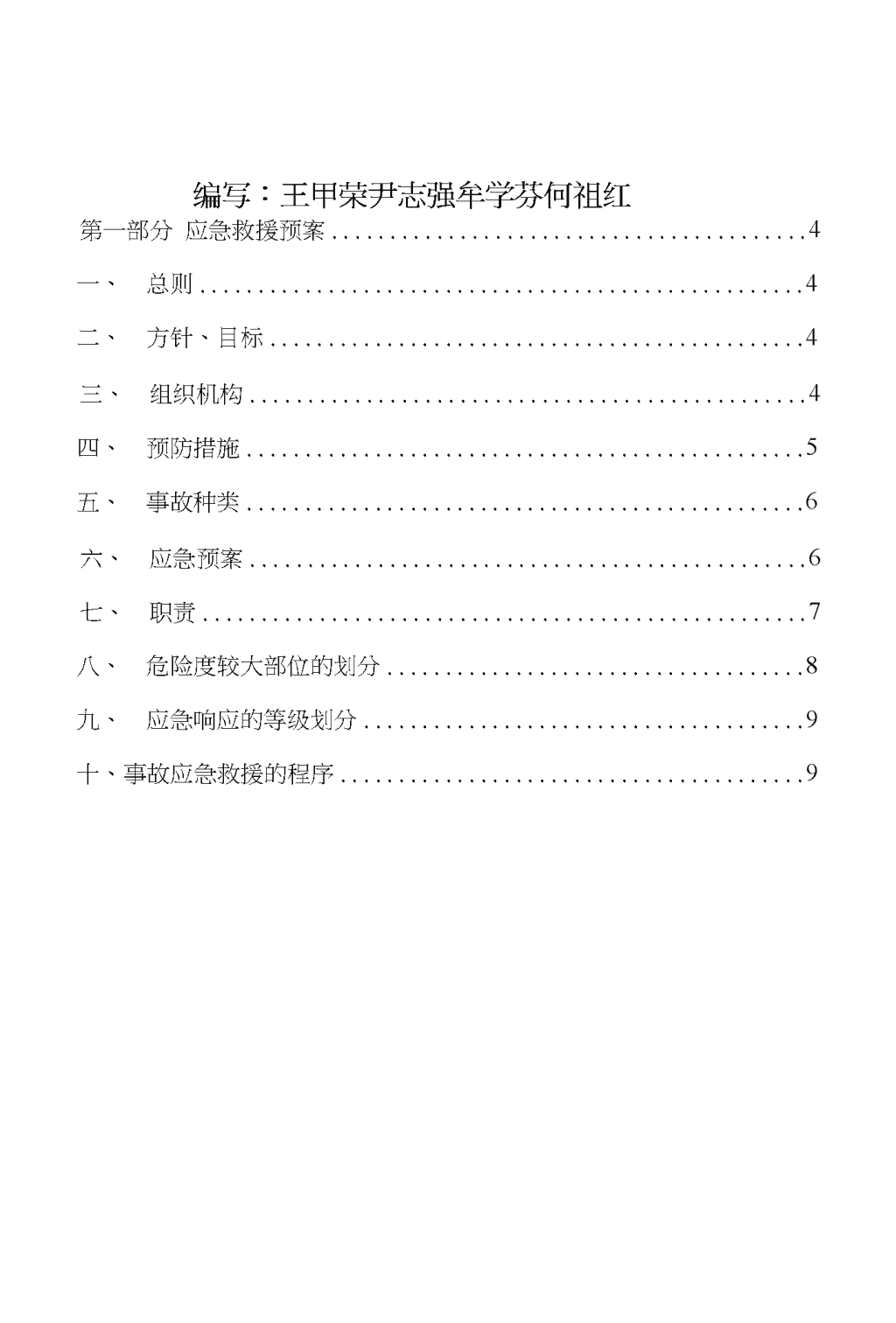

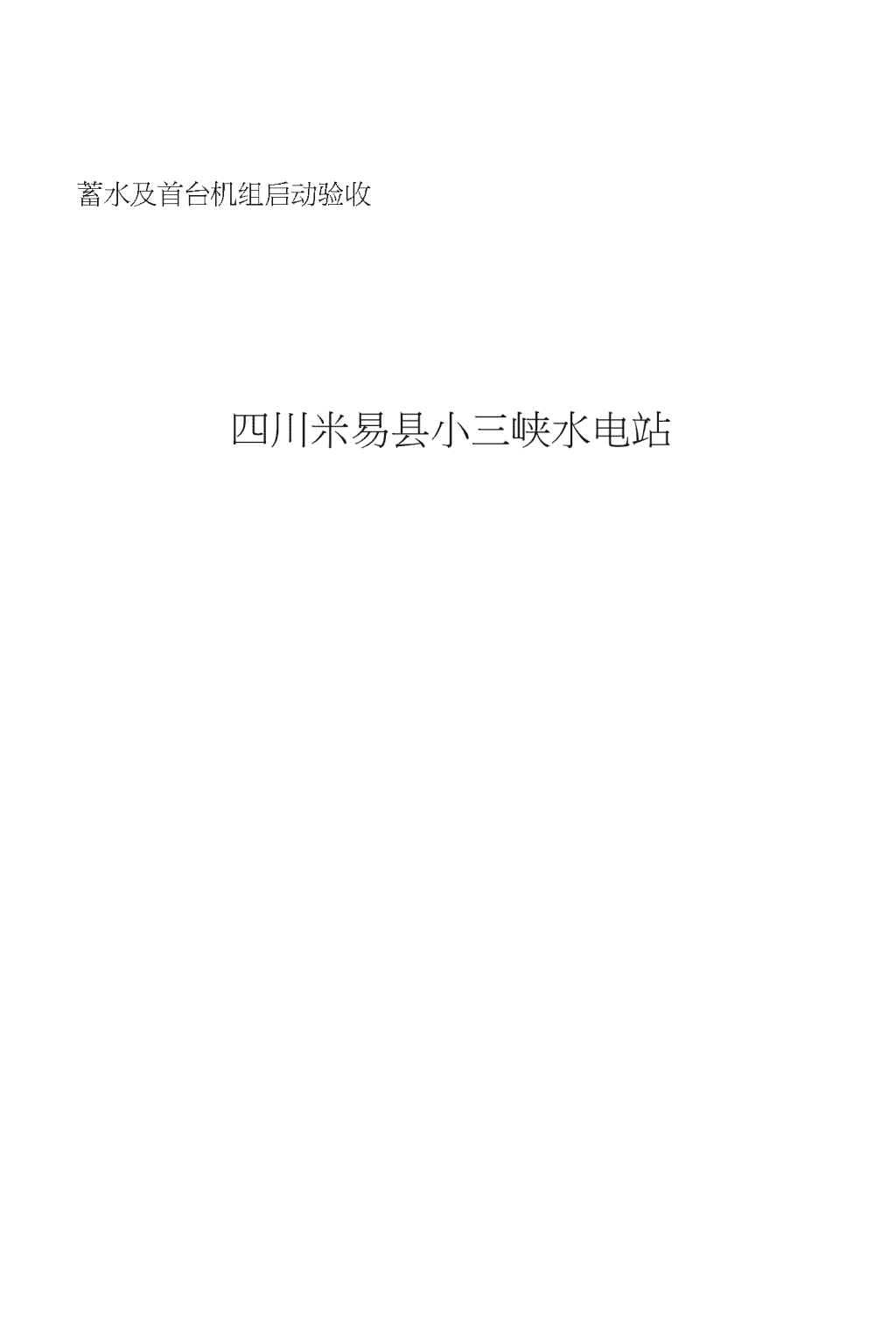

蓄水及首台机组启动验收四川米易县小三峡水电站 应急预防与安全措施审定：赵书春审查：李俊校核：范长江 编写：王甲荣尹志强牟学芬何祖红第一部分应急救援预案4一、总则4二、方针、目标4三、组织机构4四、预防措施5五、事故种类6六、应急预案6七、职责7八、危险度较大部位的划分8九、应急响应的等级划分9十、事故应急救援的程序9 十一、事故应急处理的管理要求9第二部分安全措施10 第一部分应急救援预案一、总则为预防和减少小三峡电站首台机组试运行中发生意外对小三峡电站工程带来的损失和影响，并能迅速、准确、有效的处理各种突发事故，把事故损失降到最小。保护各参建单位财产和人员生命不受侵害，确保工程建设的顺利进行，根据《中华人民共和国安全生产法》及相关法律、法规的规定，特制定宝灵寺电站机组运行事故应急预案。二、方针、目标方针：预防第一、常备不懈目标：将紧急突发事故局部化，并尽可能予以消除，尽量减小事故对人和财产的影响危害。迅速、准确、有效的处理各种突发事故，把事故损失降到最小。三、组织机构为贯彻落实“安全第一、预防为主”安全生产管理方针，预防和减少生产事故和自然灾害给工程带来的损失和影响，水电五局小三峡机电安装项目部决定成立“小三峡电站试运行事故应急小组”，负责 检查、协调、监督各参建单位事故应急的策划、准备、演练和日常管理工作。小三峡电站试运行事故应急组织机构：组长：王顺副组长：赵书春李俊组员：范长江左子权惜君朱广洲韩文进刘成武刘德才黄勇四、预防措施为保证小三峡1#机组试运行安全顺利完成，我部特采取以下预防措施：1、试运行前，按设计、设备技术文件和国家规范要求准确可靠完成待运设备的所有静态模拟和联动试验，符合启动运行条件，检查所有待运设备、开关、阀门处于准备运行状态；2、所有带电设备已挂有“严禁操作，有人工作”、“高压危险，严禁攀登”和“有电危险、严禁合闸”等安全警示牌；3、流道内所有杂物己清理干净，进入门孔己可靠封堵；4、厂房内所有孔洞盖板已安装封堵完成；5、厂房、设备运行区域和通道杂物清理干净，照明充足；6、准备应急所需材料，女口：灭火器、彩条布、手电筒、潜水泵和其他工具箱等；7、人员和交通工具准备到位，可随时应对突发事件； 8、桥式起重机处于待用状态。五、事故种类根据小三峡电站工程特点和设备结构情况，在1#机组试运行过程中可能发生的事故大致可分为：1、水工结构事故：包括机组充水过程中水工结构缝渗水危及操作廊道设备安全；2、机组事故：包括停机过程中导叶关不到位、两段关闭装置失灵、过速保护装置失灵等；3、电气事故：包括电气设备内外部短路、带负荷分隔离开关、设备接地未解除即投入电源、发电机出口开关未断开的情况下误跳灭磁开关等。4、辅助设备事故：包括管路渗油、管路渗水、管路漏气；5、其他事故：包括人身事故、触电、火灾、高空坠物等。六、应急预案根据发生事故种类的不同，分别采取相应的应急措施：1、在机组充水过程中，若发生水工结构有渗水现象，应立即报告启动委员会，由启动委员会决定处理方案。如果发生严重渗水，立即关闭进口闸门进行检查处理，待处理完成经启委员会验收批准后再进行充水；2、发生油水气管路渗漏时，应立即关闭相关阀门进行处理，处理完成经监理工程师检查验收合格后再投入； 3、发生停机过程中导叶关不到位时，应立即关闭进口闸门，防止事故状态扩大；4、发生两段关闭装置失灵时，立即将调速器切换到手机位置进行手动关机；5、发生过速，且过速保护装置失灵拒动时，立即按动“紧急停机”按纽实现紧急停机，关闭工作门；6、发生电气事故，在继电保护装置拒动的情况下应立即跳开事故点附近相应的断路器，其中发电机内部短路应跳开出口断路器和灭磁开关，主变短路跳开其高压侧断路器和发电机出口断路器，线路测短路跳开主变高压侧断路器；7、发生人身触电、高空坠落等人身事故时，必须立即送往米易县医院进行抢救；8、发生火灾事故时，立即用消防器材进行救火，严禁用水或其他棉织、化纤类物品进行扑火。七、职责第1条各班组在发生事故时，应立即向有关部门如实汇报事故情况，同时按照预案开展事故处理、救援工作。第2条根据需要准备好必要的救援工器具的材料，并确保其随时可用。第3条成立以项目经理、总工为组长、副组长的小三峡电站试运行事故应急处理小组，组织工程事故应急救援指挥部日常工作； 确保事故应急救援指挥部开展工作所需要资金的正常投入的职责。在得到发生事故的汇报后，应立即按相关规定进行事故上报，并赶赴事故现场组织救援工作。第4条各班组的班长负责对本班组事故应急救援工作全面管理、协调的职责，组织分析和辨识工程建设中存在的危险和风险点并制定相关的应急救援预案。八、危险度较大部位的划分各单位在制定事故紧急救援预案时，除了针对存在的重大危险源（参照《重大危险源辨识》GB18218-2000）以外，还应对存在的有毒、触电等危险度较大的部分制定紧急救援预案。第1条发生触电事故的应急救援预案。第2条发生火灾事故的应急救援预案。第3条发生中毒事故的应急救援预案。第4条发生爆炸事故的应急救援预案。第5条发生坍塌事故的应急救援预案。第6条发生机械伤害事故的应急救援预案。第7条发生高空坠落事故的应急救援预案。第8条发生自然灾害事故的应急救援预案。（雷击、暴雨、高温中毒、等应分别制定）第9条发生起重、吊装作业事故的应急救援预案。第10条项目建设中存在的其他危险度较大的部位。 九、应急响应的等级划分事故紧急救援预案划分为三个响应等级，各级事故应急救援组织在接到事故报警后，应立即对事故响应做出等级划分，及时对事故做出相应等级的事故救援响应。第1条一级事故响应为，依靠本单位现有能力就能应对突发事故的响应。第2条二级事故响应为，依靠两个或两个以上单位的能力才能应对突发事故的响应。第3条三级事故响应为，必须借助于当地政府相关部门的协助救援才能应对突发事故的响应。I-.事故应急救援的程序事故应急程序应分为：策划与准备、接警、响应等级划分、应急响应、恢复总结、改进和维护六个步骤：策划与准备一一接警与等级划分（及时汇报）一一请求协助救援/应急响应一一，恢复总结一一改进和维护十一、事故应急处理的管理要求第1条小三峡电站试运行事故应急处理小组所有成员的手机、对讲机必须保持24小时开机，如其他原因离开宝灵寺范围必须向指挥部请假，并安排合适人选替代工作，请假结束及时通知项目部。第2条在事故发生时，发生事故的单位必须快速做出事故应 急救援响应，采取有效措施，最大限度的降低事故损失。第3条与当地医院120取得联系，并达成协议确保事故发生时优先救治事故受伤人员。第4条小三峡电站工程事故应急事故处理系统中，涉及到的组织管理人员如因工作原因发生变动，将变动情况向工程指挥部汇报。第5条项目部应加强事故应急处理的宣传教育工作，提高参建人员安全生产意识，熟悉事故应急处理的报告电话、事故处理方案。第二部分安全措施1、机组初次充水前，应设置起相应的隔离带，并设立警示标志。2、所有阀门和开关应编号和挂牌。3、所有的盘柜面板封闭，高压段应专人把守防止他人进入。4、机组充水试验时，各部位应有专人观察，检修水泵、渗漏水泵处于自动备用状态。发生大水流泄漏时，立即报告启动试运行小组，并专人负责监控水位和泵的启动状态，如水流量太大，排水泵无法满足其要求时，应立即落下进水口闸门和尾水闸门。5、机组首次启动前，其事故电磁阀模拟试验必须完成，所有转动部件和固定部件的间隙检查完毕，并且无任何杂物。工作密封水确认已经投入，检修密封已经退出。各部位监测元件安装完毕，并调试完成。6、机组启动后，如果发生大流量漏水、出现异常响动或者转子一点接地报警等必须马上停机检查、修理。 7、由于小三峡电站设计时没有进口充水阀，并且没有快速闸门，在对机组及流道进行冲水时，应选择好闸门开度。8、在机组运行中，如果导水机构故障导叶无法关闭，机组无法停机时，按照以下情况紧急处理：（1）如果正在空载运行或只带少量负荷，可立即按紧急停机按钮，进行紧急停机，落工作门；（2）如果发电机正在带大负荷运行，应先动水关闭工作门，确认流道内的水不会引起发电机过速时再按紧急停机按钮。9、做自动停开机试验时必须专人监测机组各个部位，出现异常用紧急事故停机按钮进行停机。10、在机组起励升压过程中，出现击穿现象应立即停止升压，停机检查。11、在带负荷试验过程中如果出现调速器失灵，应禁止按停机按钮,必须设法手动使负荷减至零后再从系统解列。12、在升压前要确认共箱母线、带电设备上没有人员和其他物体。13、在手动和自动准同期合闸时，必须加强职守。14、在机组负荷增加过程中必须加强机组振动和摆度的变化，并注意机组漏水量变化，随时报告启动试运行指挥部。15、在整个试运行过程中，所有人员必须加强职守。所有信号必须集中到启动试运彳丁指挥部，由专人发出指令。
