某新建蓄水池施工方案设计

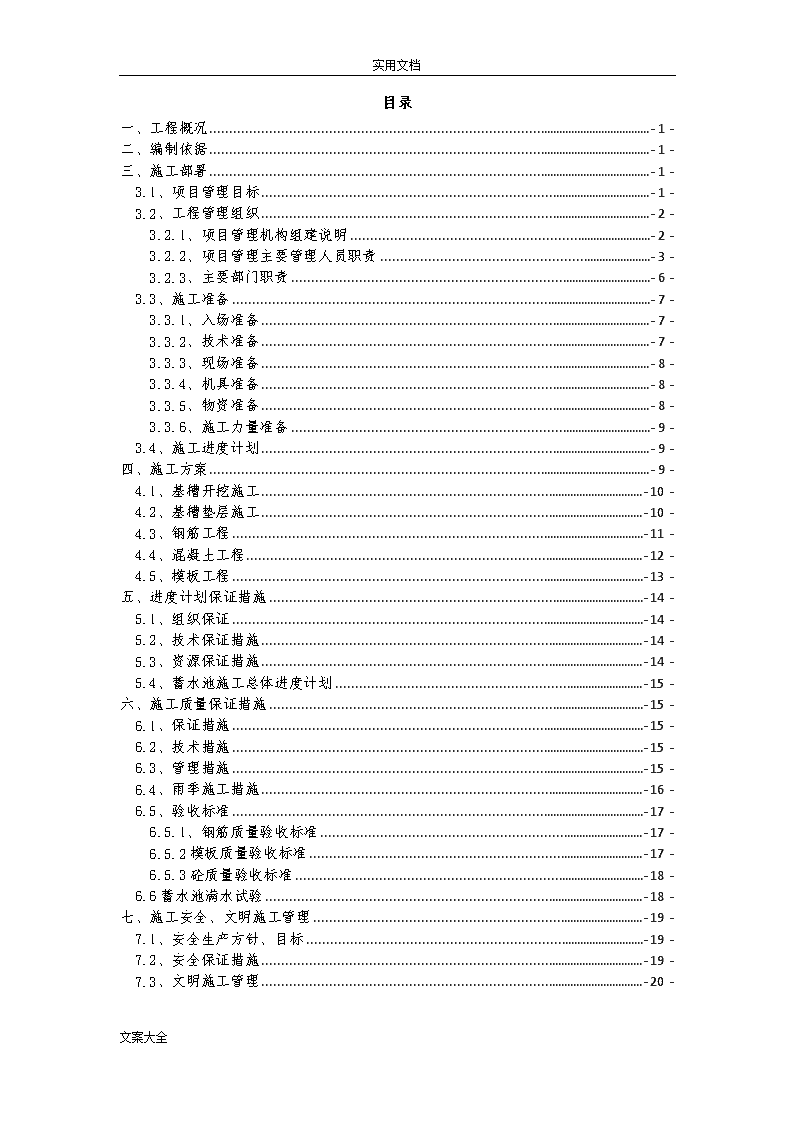

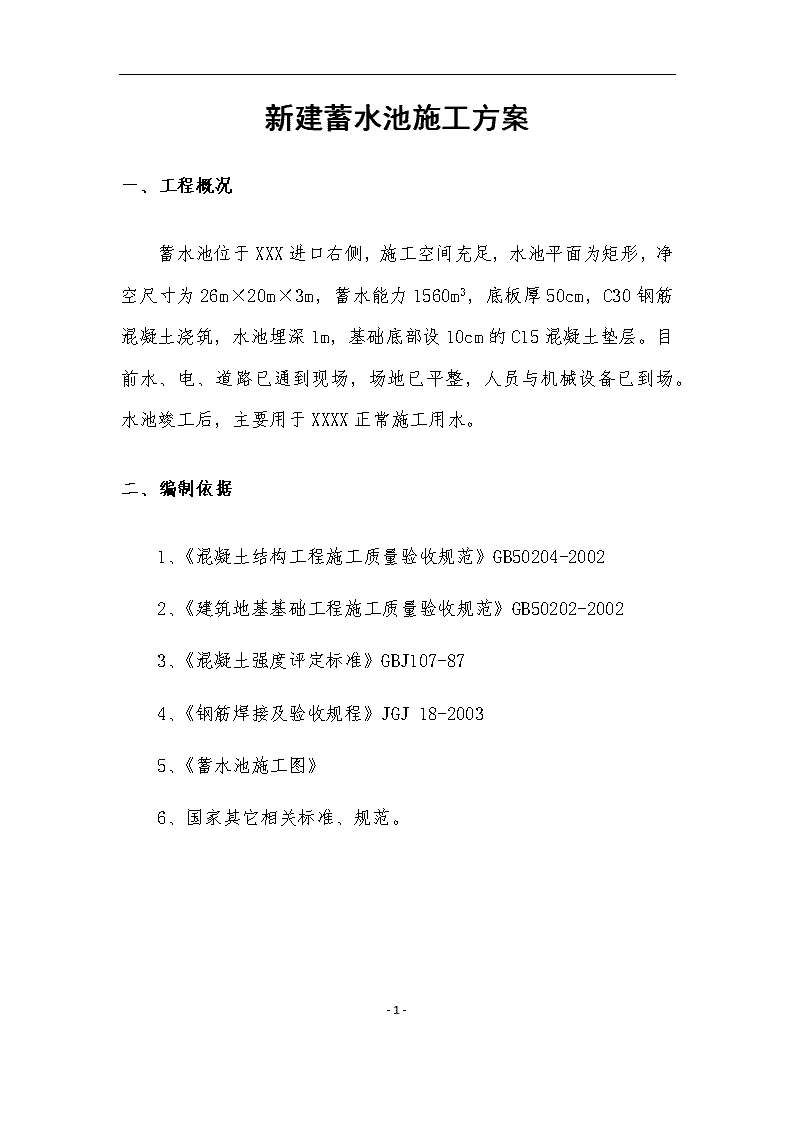

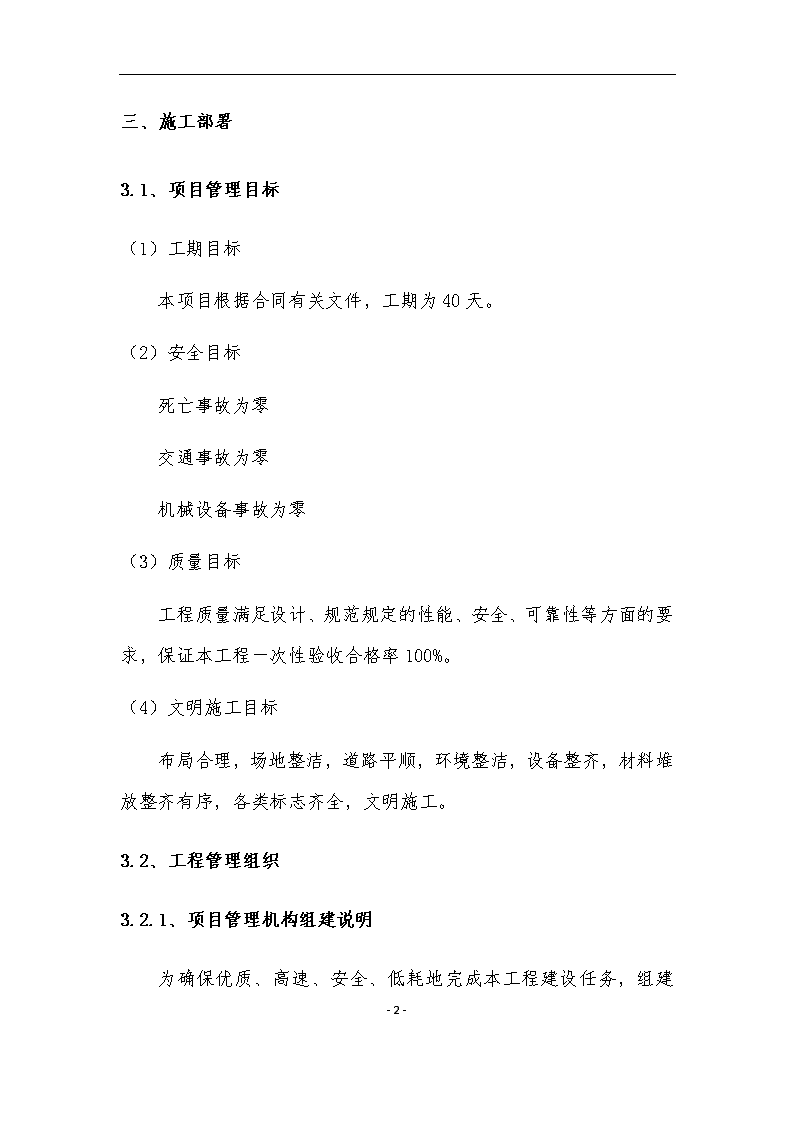

目录一、工程概况-1-二、编制依据-1-三、施工部署-1-3.1、项目管理目标-1-3.2、工程管理组织-2-3.2.1、项目管理机构组建说明-2-3.2.2、项目管理主要管理人员职责-3-3.2.3、主要部门职责-6-3.3、施工准备-7-3.3.1、入场准备-7-3.3.2、技术准备-7-3.3.3、现场准备-8-3.3.4、机具准备-8-3.3.5、物资准备-8-3.3.6、施工力量准备-9-3.4、施工进度计划-9-四、施工方案-9-4.1、基槽开挖施工-10-4.2、基槽垫层施工-10-4.3、钢筋工程-11-4.4、混凝土工程-12-4.5、模板工程-13-五、进度计划保证措施-14-5.1、组织保证-14-5.2、技术保证措施-14-5.3、资源保证措施-14-5.4、蓄水池施工总体进度计划-15-六、施工质量保证措施-15-6.1、保证措施-15-6.2、技术措施-15-6.3、管理措施-15-6.4、雨季施工措施-16-6.5、验收标准-17-6.5.1、钢筋质量验收标准-17-6.5.2模板质量验收标准-17-6.5.3砼质量验收标准-18-6.6蓄水池满水试验-18-七、施工安全、文明施工管理-19-7.1、安全生产方针、目标-19-7.2、安全保证措施-19-7.3、文明施工管理-20--22- 新建蓄水池施工方案一、工程概况蓄水池位于XXX进口右侧，施工空间充足，水池平面为矩形，净空尺寸为26m×20m×3m，蓄水能力1560m3，底板厚50cm，C30钢筋混凝土浇筑，水池埋深1m，基础底部设10cm的C15混凝土垫层。目前水、电、道路已通到现场，场地已平整，人员与机械设备已到场。水池竣工后，主要用于XXXX正常施工用水。二、编制依据1、《混凝土结构工程施工质量验收规范》GB50204-20022、《建筑地基基础工程施工质量验收规范》GB50202-20023、《混凝土强度评定标准》GBJ107-874、《钢筋焊接及验收规程》JGJ18-20035、《蓄水池施工图》6、国家其它相关标准、规范。-22- 三、施工部署3.1、项目管理目标（1）工期目标本项目根据合同有关文件，工期为40天。（2）安全目标死亡事故为零交通事故为零机械设备事故为零（3）质量目标工程质量满足设计、规范规定的性能、安全、可靠性等方面的要求，保证本工程一次性验收合格率100%。（4）文明施工目标布局合理，场地整洁，道路平顺，环境整洁，设备整齐，材料堆放整齐有序，各类标志齐全，文明施工。3.2、工程管理组织3.2.1、项目管理机构组建说明-22- 为确保优质、高速、安全、低耗地完成本工程建设任务，组建“XX项目经理部”组织框图如下图所示，负责本工程施工中的统一指挥和协调，全面履行合同，项目经理部设项目经理一人，项目副经理一人，技术负责人一人，下设五部二室，各部门主要成员均由年富力强、业务水平高，施工经验丰富的人员担任。经理部负责对外业务联系，接受业主和监理指示，对内负责施工技术和工程质量、安全生产管理的统一协调指挥。项目经理部下设三个专业班组，负责本工程的施工。项目组织机构框图3.2.2、项目管理主要管理人员职责（1）项目经理代表公司实施本工程施工项目管理，贯彻国家、地方、上级及与业主有关的政策、法规和强制性标准，执行单位的管理制度，维护单位的合法权益。负责工程合同的全面履行，是本工程质量、安全和文明施工的第一负责人，组织编制项目管理实施规划。负责项目经理部全面工作，贯彻单位的质量、安全方针，落实质量安全目标，对工程建设负全面责任。负责为工程建设所需的各项资源进行优化配置和动态管理，对质量体系的有效运行和持续改进负全面责任。-22- 负责主持制定和批准项目经理部的各项规章制度，监督检查各部门和个人履行岗位职责的情况。在授权范围内负责与单位管理部门及格专业施工班组、业主、监理工程师等的协调，解决工程出现的问题。参与工程验收，准备结算资料和分析总结，接受审计；履行“项目管理目标责任书”规定的其他任务。（2）项目副经理贯彻执行国家有关劳动保护、安全生产、文明施工、环境保护的法律法规、技术政策及公司管理规章制度；协助施工组织设计中安全技术措施和文明施工计划的制定，编制专项工程安全施工方案，制定现场生产安全事故应急救援预案；贯彻安全生产方针政策、规章制度、落实安全和文明施工管理制度，制定安全工作计划和文明管理目标，建立健全安全保证体系；对工程项目的施工质量、安全生产、文明施工、施工进度、成本控制直接负责；组织、参与项目部制定各项管理计划，组织管理人员、班组长认真贯彻执行项目的各类生产计划、施工方案；定期进行质量、安全、文明施工检查，落实项目的质量规划、质量目标、安全生产的执行和实施情况；协调施工过程各协作承建单位、专业分包单位、各工种工序交叉的施工关系、配合及机具调配工作，有效的控制施工进度和施工质量、安全，确保按计划、合同完成施工任务；-22- 开展质量安全教育，领导组织工程各阶段的验收，领导、落实工程质量管理，组织工程项目分项、分部工程检查和评定，负责单位工程防护设施、高危险防护设施及特种设备验收，安全隐患限期整改；负责项目宣传教育工作，搞好后勤保障工作，搞好评比奖罚工作，监督分项、分部工程安全技术交底实施；参与项目成本计划的编制与分析工作，确定总工期计划，编制月进度计划，复核材料计划，负责分项、分部及单位工程变更签证手续；负责本区域内安全、质量事故组织、调查，并提出具体防范措施及处理意见；完成项目经理交办及公司规定的其他工作。（3）项目技术负责人全面负责本项目部的技术管理和质量管理工作；领导和组织施工图纸会审工作，对会审提出的问题组织研究或提交设计单位解决；负责施工技术准备及组织编制施工组织总设计和审批施工组织专业设计；组织解决施工生产中的技术问题，主持召开项目部技术会议，审批重大技术方案；参加项目部的生产协调周会、月度会，参与生产调度工作；负责组织开展新技术、新工艺、新设备的研究和推广工作。-22- 3.2.3、主要部门职责（1）工程技术部负责编制实施性施工组织设计、主持现场施工测量放样和图纸审核。对下进行施工作业技术交底、技术指导。做好有关设计变更和工程试验。编制质量计划和作业指导书。配合有关专家进行重点项目的施工方案制定和科技攻关。（2）安质环保部制定安全施工实施细则和安全保卫工作细则，负责安全检查、教育和管理工作，负责监督现场文明施工，并做好本工程项目施工的安全保卫工作；负责施工质量和现场文明施工的检查、教育和管理工作。在作好工程质量自检和记录并认定后，确保ISO9001质量体系在本项目正常运行。贯彻执行党和国家有关环境保护工作的各项方针、政策、标准、条例、法规。研制和起草经理部关于环境保护的规划、方针、目标及年度计划，并督促实施。组织环境保护的工作，要发扬创新开拓精神，抓典型、树样板，以点带面，把本标段的环境保护工作提高到一个新的水平。（3）物资设备部负责物资、工程材料的采购、保管、供应和机械设备的管理、使用、维修工作，确保施工的顺利进行。（4）计划合同部-22- 编制旬、月及年度施工计划，编制分项施工作业责任成本，收集整理统计资料，组织项目验工计价。（5）财务管理部负责编制本项目月、季、年度财务计划，负责作好本项目和各工项的成本核算和日常财务管理。（6）工地试验室负责本工程所有的试验工作并作好每一次试验的记录。（7）综合办公室主要负责日常事务和对外公共事务工作及项目人事管理工作。3.3、施工准备3.3.1、入场准备项目人员、机具等入场准备工作就绪，现场具备开工条件，随时可组织开工。3.3.2、技术准备（1）熟悉图纸，了解设计内容及设计意图，明确工程所采用的设备和材料，明确图纸所提出的施工要求。（2）熟悉和工程有关的其他技术资料，如施工及验收规范、技术规程、质量检验评定标准。-22- （3）编制施工方案。根据工程设计文件和施工图纸的要求，结合施工现场的客观条件、设备器材的供应和施工人员数量等情况，安排施工进度计划和编制施工组织计划，做到合理有序的进行安装施工。安装施工计划必须详细、具体、严密和有序，便于监督实施和科学管理。（4）做好测量导线控制网。3.3.3、现场准备根据现场的条件与业主的要求做好场地平整，障碍物的清理，施工场地与临时道路的硬化，临时设施的搭建等准备工作。3.3.4、机具准备拟投入本工程的主要机具设备如下：序号机具名称型号单位数量备注1挖掘机PC200-7台1已进场2自卸车ND3251B38J辆1已进场3钢筋切断机QD-40台1已进场4钢筋调直机QTZ-40台1已进场5钢筋弯曲机QW-40台1已进场6电焊机ZXTD-500台2已进场7木工切锯机MJ105台1已进场8插入式振动器HZ-50台6已进场9全站仪LeicaTS06台1已进场10水准仪DS3-1台1已进场-22- 11搅拌站HZS35套1已进场12砼运输车SY5250GJB4辆2已进场3.3.5、物资准备主要材料，先落实货源，再按计划采购供应，陆续进场，主要周转材料需用量计划如下：序号材料名称规格型号单位数量备注1模板12mmm23002木方5×8mmm363扣件/个3004钢管42×3.5mmt15小推车200L只23.3.6、施工力量准备根据本工程的特点计划投入本工程的施工工种及劳动力计划如下：序号工种人数备注1钢筋工10钢筋制作、绑扎2木工10配模、支模、拆模3电工1现场照明、安装4焊工2钢筋焊接5砼工8砼浇灌、振动、养护6架子工5搭设脚手架，配合支模合计36按进度计划组织人员进场-22- 3.4、施工进度计划详见附件：“XXX蓄水池施工计划”四、施工方案蓄水池施工流程：场地清理→测量放线→基槽开挖→整平夯实→垫层施工→底板钢筋绑扎→底板模板安装→底板混凝土浇筑→侧墙钢筋绑扎→侧墙模板安装→侧墙混凝土浇筑→养护→注水→结束4.1、基槽开挖施工1、场地清理用推土机与装载机将场地内的杂草、垃圾、废渣等其他障碍物清除干净，运至指定地点。2、基槽开挖按图纸所示，经测量人员放线定点后，在划定的界线内进行挖掘，反铲挖掘机开挖，人工配合清理，开挖过程中，及时测量，保持基础坑底平整，标高准确，所开挖的土方用挖机配合自卸汽车运至指定地点。基础开挖期间，根据现场实际情况的需要，为防止地表水流入基坑，可在距开挖边线1.5m处设置挡水沟，挡水沟断面为30cm×30cm，坡度1%～2%。-22- 4.2、基槽垫层施工当基础开挖完成后，需进行整平夯实，报五方单位现场检查验收后，再进行基础C15垫层混凝土施工。1、混凝土浇筑混凝土采用C15素混凝土，混凝土罐车运输至施工现场，为保证混凝土浇筑时不产生离析，混凝土由高处自由倾落，其高度不宜超过2m。混凝土要用机械振捣密实，一般采用插入式振捣器震动到混凝土表面泛浆无气泡为止。4.3、钢筋工程钢筋进场需具备材质证书等质保文件，钢筋进场后，应先进行外观检查，防止有锈蚀、裂纹等，然后进行见证取样送检，检查合格、监理工程师认可后方可投入使用。1、钢筋加工（1）钢筋加工前，应除去钢筋上的铁锈、油污等。（2）钢筋加工严格按照图纸与规范进行。（3）钢筋配料按“长料长用、短料短用、长短搭配”的原则进行加工。（4）弯曲钢筋时，要用机械冷弯，不得用气焊烤弯。-22- （5）钢筋半成品需提前加工并进行预检，确保其规格尺寸。（6）钢筋原料、半成品要在现场指定范围内堆放，挂标识牌、注明钢筋型号、规格、使用部位，防止混乱使用。2、钢筋运输钢筋在加工棚加工完成后，经过技术人员、质检人员对钢筋的编号、规格、型式、尺寸检查合格后，用钢筋运输车运至施工现场，加工好的钢筋进入施工现场前，堆放场地应平整无杂物，钢筋按施工顺序、型号、规格、部位、编号分别分类堆放整齐。若不能及时绑扎的钢筋应做好防雨措施，以免锈蚀。3、钢筋安装、绑扎与焊接（1）工艺流程：弹出侧墙位置线→弹钢筋位置线→绑扎下层钢筋→放垫块→摆放马凳→绑扎上层钢筋→绑扎底板梅花型箍筋→绑扎侧墙钢筋→报验（2）绑扎钢筋时，钢筋交叉点全部采用正反扣绑扎，扎丝长度根据现场试绑后，得出最佳长度。绑扎后的丝头压在底层钢筋上，方向一致，长度一致，绑扎牢靠，确保钢筋不位移。在混凝土浇筑施工过程中，安排专职人员负责看护钢筋，发现钢筋位移、变形时及时修整。-22- 4.4、混凝土工程（1）蓄水池混凝土采用C30混凝土浇筑，混凝土原材料必须经检验合格后方可使用，施工配合比通过实验室相关试验后确定。混凝土必须按照配合比称量搅拌，采用罐车运至施工现场。（2）混凝土采用插入式振动棒振捣，每次振捣时间10～30s，以至混凝土表面泛浆和不冒气泡，避免漏振、欠振和超振。（3）蓄水池侧墙设置施工缝一道，距底板顶标高50cm，施工缝处设钢板止水带。（4）施工缝施工注意事项：施工缝灌注混凝土之前，需将其表面浮浆及杂物清除，先铺设2mm厚水灰比为0.55:1的水泥净浆，再铺设40mm后水灰比为1:1的水泥砂浆粘接层，然后再浇筑混凝土。（5）混凝土在浇筑过程中，应按规范要求留置混凝土标养试块、注明工程施工部位、日期、标号等。（6）混凝土养护：混凝土浇筑完成后，浇水养护期不低于14d。4.5、模板工程蓄水池面板均采用12mm厚胶合板，主楞采用￠48*3.5mm钢管间距按30cm布置，次楞采用5X8cm木枋间距按20cm布置，对池壁用Φ16钢筋对拉杆加固，见下图：-22- （1）模板支设前，对钢筋、预埋管进行全面检查，验收合格后，方可支立模板，模板在支设前，应刷砼脱模剂。（2）模板支设必须保证轴线、标高、尺寸的的正确性，支撑要牢固，模板缝隙拼装要严密，必要时采用胶带密封。-22- 五、进度计划保证措施5.1、组织保证（1）完善管理体制，配备高素质的领导班子和专业化的施工队伍。（2）强化现场管理，配备精干的现场施工管理人员，做好各工序的衔接与配合，做到调度有力、灵活、及时。5.2、技术保证措施（1）建立健全的技术管理体系，配备专业、齐全的技术人员（2）做好技术服务工作，做好施工技术培训工作。（3）加强技术交底工作。5.3、资源保证措施（1）根据施工进度计划，做好材料、设备、劳动力配备计划（2）对主要的机械设备零件材料物资做好适当的备用，设备损坏时，及时更换、修理，确保人、机、材及时到位。5.4、蓄水池施工总体进度计划目前蓄水池场地清理平整已经完成，人员与机械设备到位，具备施工条件，现计划安排如下：(见计划横道图)-22- 六、施工质量保证措施6.1、保证措施对工程实行项目法管理，施工过程中严格执行国家制定的有关法律、法规，响应业主号召，执行监理工程师的指令，确保施工质量，搞好安全、文明生产工作。6.2、技术措施（1）认真熟悉设计图纸、施工规范、技术规范、严格按图施工、按规范施工。（2）进场的原材料应及时报验，经检查合格后，才能用于工程实体。（3）搞好施工方案的优化工作和施工机械的配套，提高科学性和工作效率。6.3、管理措施（1）实行平面质量管理，挂牌操作。（2）严格执行“三检”制。（3）各级质量检查人员对违反施工程序，违背设计图纸、规程、规范的现象要及时制止。-22- 6.4、雨季施工措施（1）雨季施工布置成立雨季施工领导小组及防洪抢险队，安排专人收集天气预报资料，根据天气情况认真合理安排好防雨工作（2）雨季施工准备提前准备好雨布、雨靴等防雨材料，在雨季前做好现场房屋、设备的排水防雨措施，备足排水需要的水泵及有关器材，做到有组织排水以保证水流通畅，保证现场不滑不陷，现场不集水。（3）雨季施工质量保证及安全措施①、遇到大雨应立即停止砼的浇筑，并对己浇筑砼的部位采用雨布覆盖。②、所有机电设备搭设的防护棚要牢固，并采取防雨、防淹措施，安装接地安全装置，电箱内的漏电保护装置必须灵敏可靠，并经常检查。③、雨季施工要做好防滑加固工作。④、所有机械设备雨后使用应先要检查电路是否完好。干燥等。6.5、验收标准6.5.1、钢筋质量验收标准钢筋质量验收标准参照《钢筋混凝土工程施工及验收规范》。其中-22- 钢筋安装位置的偏差应符合表5.5.2的规定。检查数量：在同一检验批内，板可按纵、横轴线划分检查面，抽查10%，且均不少于3面。表5.5.2钢筋安装位置的允许偏差和检验方法项 目允许偏差(mm)检验方法绑扎钢筋网长、宽±10钢尺检查网眼尺寸±20钢尺量连续三当，取最大值绑扎钢筋骨架长±10钢尺检查宽、高±5钢尺检查受力钢筋间 距±10钢尺量两端、中间各一点，排 距±5取最大值保护层厚度基础±10钢尺检查柱、梁±5钢尺检查板、墙、壳±3钢尺检查绑扎箍筋、横向钢筋间距±20钢尺量连接三档，取最大值钢筋弯起点位置20钢尺检查6.5.2模板质量验收标准模板质量标准参照《模板工程质量验收标准-22- 》，在此规范强调模板工程质量的重要性。验收时应保证以下内容符合规范要求：1、模板及其支架必须具有足够的强度、刚度和稳定性。支架的牢固与否，直接关系到安全问题。必须引起足够的重视，其支撑部分还必须有足够的支承面积；2、模板拼缝必须严密，不得漏浆，与砼接触应清理干净，并采取防止粘结措施；3、在浇筑砼之前，要浇水湿润，在浇筑砼过程中，应设专人“看模”，以确保及时发现和排除险情。6.5.3砼质量验收标准砼质量验收标准参照《混凝土结构工程施工质量验收规范》（GB50204-2002)，其中对砼质量验收作出明确标准。1、有关分项工程施工质量验收合格；2、应有完整的质量控制资料；3、观感质量验收合格；4、结构实体检验结果满足本规范的要求。6.6蓄水池满水试验根据《满水试验规范的相关要求》对我标段的蓄水池施工完毕后应做满水试验，以确保蓄水池的正常使用。（1）在充水之前测量人员应在水池顶部检查口处，设置标高控制点和水位标尺。向水池内充水分三次进行，首先向蓄水池每次注入为设计水深的1/3左右。注水水位上升速度不宜超过2m/24h。相邻两次注水时间的间隔不得少于24小时。设定读数尺度标尺杆，标尺杆安装牢固稳定，标尺杆正面安装钢尺刻度，读数清晰准确。 -22- （2）先充水至1米处，进行观察，察看水池外表面是否有明显渗漏现象，如果无明显渗漏且水位表面无水波，记录水位初值；在记录初值24小时后，观察记录第二次水位数值。计算渗漏数值是否超标。然后继续充水至2米处，按第一次的方法测读出24小时的水位下降并填写《水池满水试验》的表格。同样的方法充水至3米深度，观查并读出24小时的水位下降并填写《水池满水试验》的表格。 （3）在充水的过程中以及充水以后，应对水池进行外观检查，当发现渗水量过大时，应停止充水。待处理后，方可继续充水。而且每1小时充水量不能超过2米深。如果池体外壁混凝土表面有渗漏情况，同时24小时水位初、终读数差超标较大时，应停止注水。经检查、分析、处理后，再继续注水。 （4）观测人员，每班不得少于2人。池体的检查以及数值的测读，应通知监理、业主及相关人员。七、施工安全、文明施工管理7.1、安全生产方针、目标（1）安全生产方针：在施工中，坚持：“安全第一、预防为主”的方针，严格执行各项安全生产管理制度，实施标准化作业。（2）安全管理目标：杜绝重大伤亡零事故，工亡事故为零。（3）安全管理组织机构：成立以项目经理为第一责任人的安全管理机构，其成员由项目部有关人员和专职安全员组成。-22- 7.2、安全保证措施1、安全生产责任制（1）项目经理为安全生产的第一责任人，负责安全生产的全面领导、指挥和协调。（2）各级施工管理人员必须树立“管生产必须管安全”的原则，坚持施工安全两手抓。（3）专职安全员负责本班组的安全管理工作，掌握作业者的劳动心理，积极组织本责任范围内的安全教育活动，纠正不安全行为。2、安全措施与要求（1）按照施工组织设计编制施工方案，制定有针对性的安全技术措施，施工现场应根据有关规定，建立工地的安全生产管理制度与消防制度。（2）施工队伍进场之前要进行安全教育，学习工程安全技术规程，同时做好各项施工准备，不得仓促草草施工，造成施工现场不文明或安全生产管理漏洞多的被动局面。（3）各项安全物品、安全措施必须到位。（4）进入现场时，现场必须要有明显的警示牌、安全标语，作业人员必须佩戴好安全帽、安全绳、不得穿拖鞋，赤脚进入现场。-22- （5）施工中加强巡视，对隐患进行排查，杜绝一切不良事故发生。7.3、文明施工管理（1）施工现场外临时存入的施工材料，不得妨碍交通，不得影响施工。（2）施工现场暂设用房需统一搭建管理，禁止私搭乱建。（3）施工场地要平整，无坑洼，有排水措施。（4）施工现场料具保管要采取防雨、防潮、防晒、防火等措施。（5）每日完工后废弃工料要及时清理。附件：1、蓄水池墙模板计算书2、蓄水池施工计划-22-
