蓄水屋面工程施工工艺与质量标准

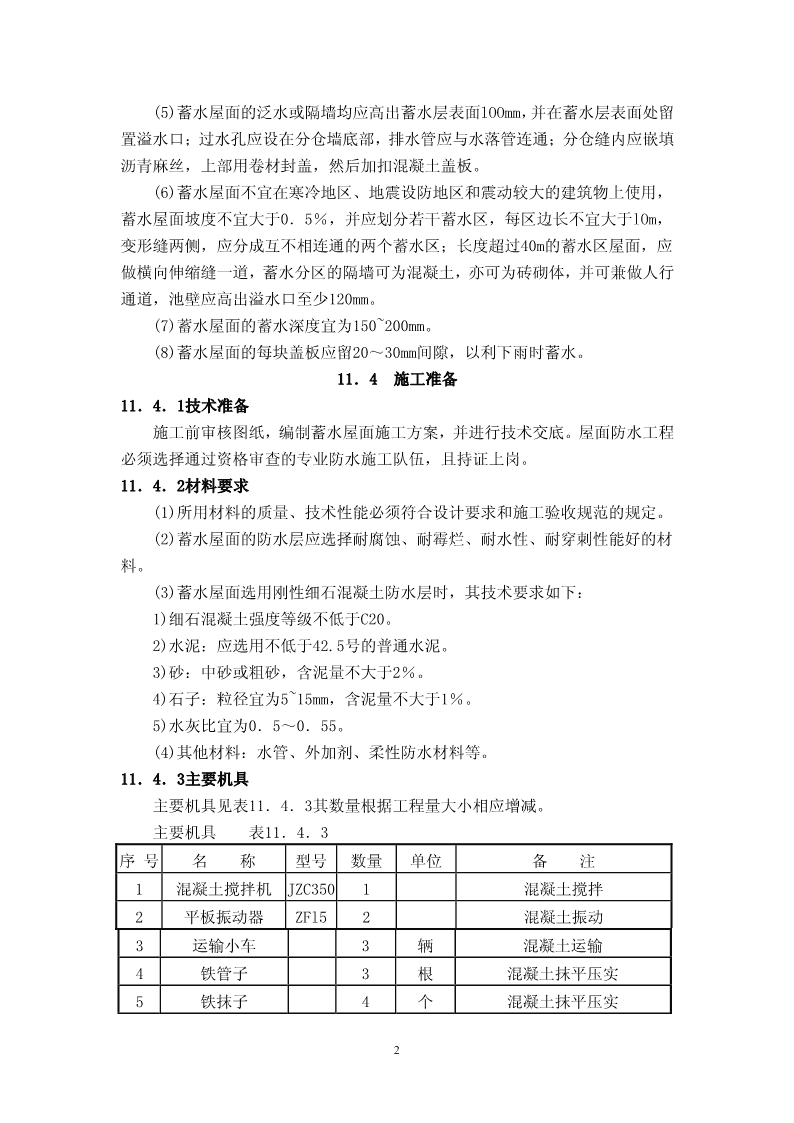

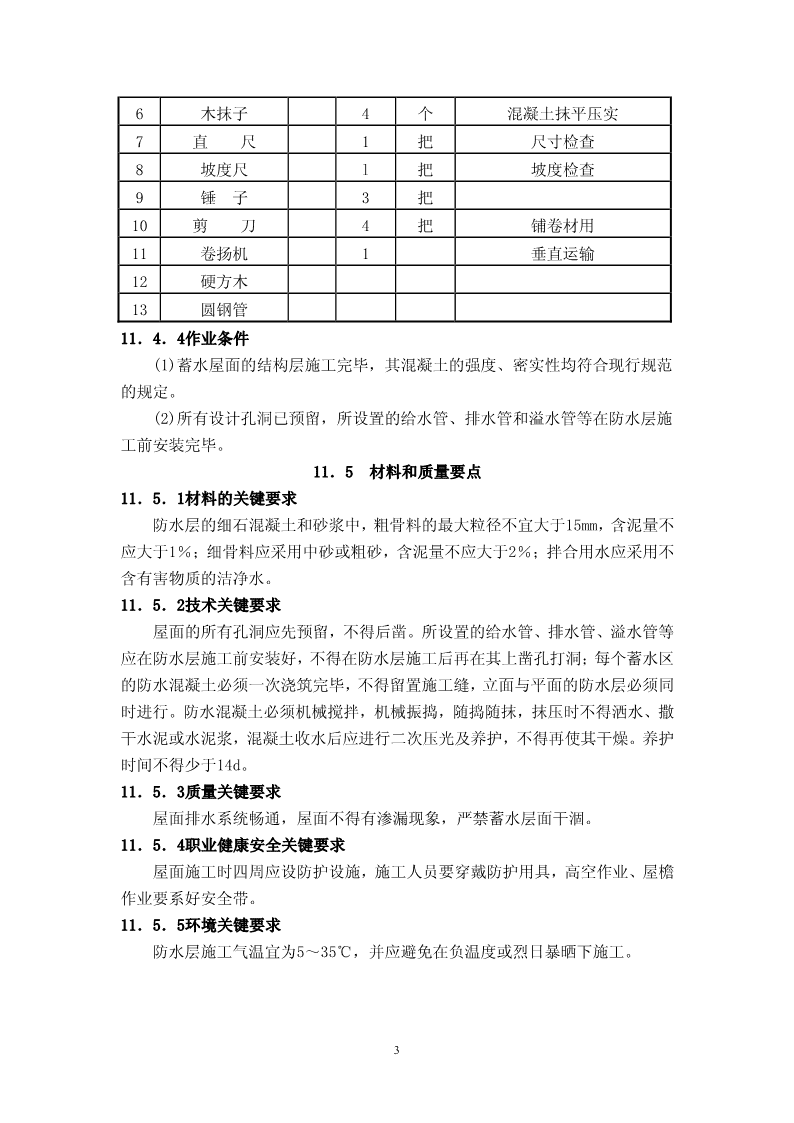

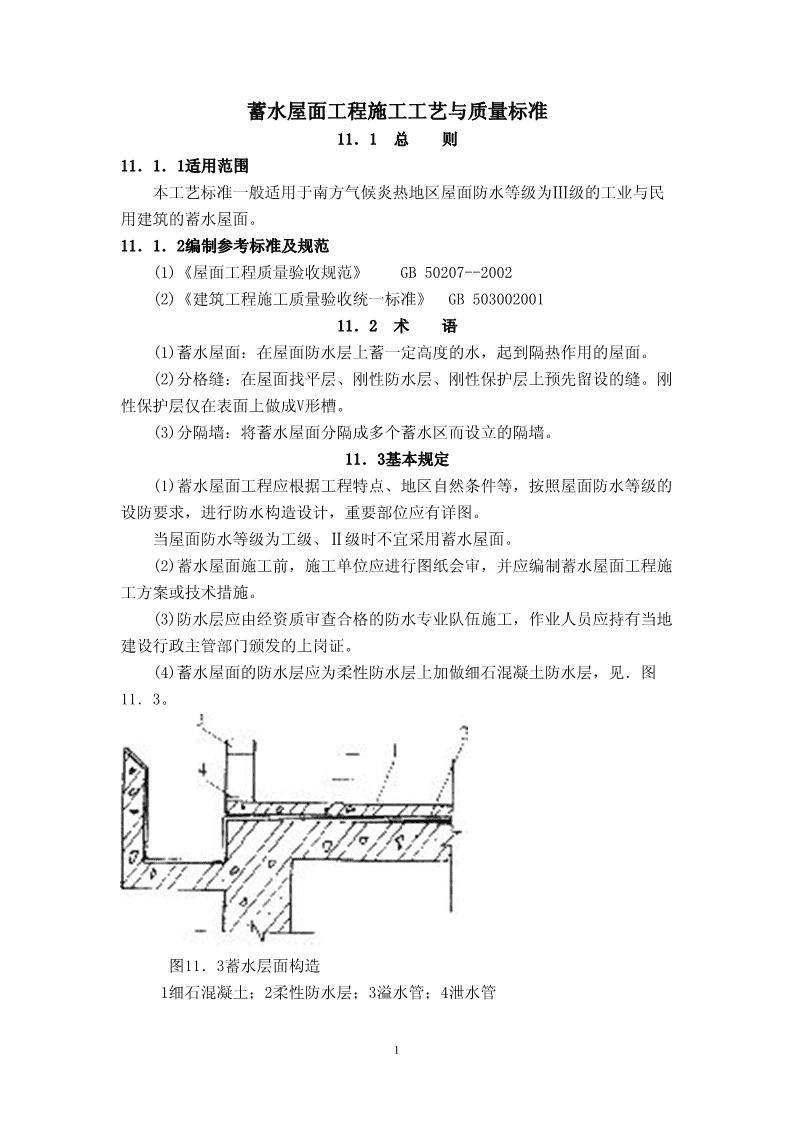

蓄水屋面工程施工工艺与质量标准11．1总则11．1．1适用范围本工艺标准一般适用于南方气候炎热地区屋面防水等级为Ⅲ级的工业与民用建筑的蓄水屋面。11．1．2编制参考标准及规范(1)《屋面工程质量验收规范》GB50207--2002(2)《建筑工程施工质量验收统一标准》GB50300200111．2术语(1)蓄水屋面：在屋面防水层上蓄一定高度的水，起到隔热作用的屋面。(2)分格缝：在屋面找平层、刚性防水层、刚性保护层上预先留设的缝。刚性保护层仅在表面上做成V形槽。(3)分隔墙：将蓄水屋面分隔成多个蓄水区而设立的隔墙。11．3基本规定(1)蓄水屋面工程应根据工程特点、地区自然条件等，按照屋面防水等级的设防要求，进行防水构造设计，重要部位应有详图。当屋面防水等级为工级、Ⅱ级时不宜采用蓄水屋面。(2)蓄水屋面施工前，施工单位应进行图纸会审，并应编制蓄水屋面工程施工方案或技术措施。(3)防水层应由经资质审查合格的防水专业队伍施工，作业人员应持有当地建设行政主管部门颁发的上岗证。(4)蓄水屋面的防水层应为柔性防水层上加做细石混凝土防水层，见．图11．3。图11．3蓄水层面构造1细石混凝土；2柔性防水层；3溢水管；4泄水管1 (5)蓄水屋面的泛水或隔墙均应高出蓄水层表面lOOmm，并在蓄水层表面处留置溢水口；过水孔应设在分仓墙底部，排水管应与水落管连通；分仓缝内应嵌填沥青麻丝，上部用卷材封盖，然后加扣混凝土盖板。(6)蓄水屋面不宜在寒冷地区、地震设防地区和震动较大的建筑物上使用，蓄水屋面坡度不宜大于0．5％，并应划分若干蓄水区，每区边长不宜大于lOm，变形缝两侧，应分成互不相连通的两个蓄水区；长度超过40m的蓄水区屋面，应做横向伸缩缝一道，蓄水分区的隔墙可为混凝土，亦可为砖砌体，并可兼做人行通道，池壁应高出溢水口至少120mm。(7)蓄水屋面的蓄水深度宜为150~200mm。(8)蓄水屋面的每块盖板应留20～30mm间隙，以利下雨时蓄水。11．4施工准备11．4．1技术准备施工前审核图纸，编制蓄水屋面施工方案，并进行技术交底。屋面防水工程必须选择通过资格审查的专业防水施工队伍，且持证上岗。11．4．2材料要求(1)所用材料的质量、技术性能必须符合设计要求和施工验收规范的规定。(2)蓄水屋面的防水层应选择耐腐蚀、耐霉烂、耐水性、耐穿刺性能好的材料。(3)蓄水屋面选用刚性细石混凝土防水层时，其技术要求如下：1)细石混凝土强度等级不低于C20。2)水泥：应选用不低于42.5号的普通水泥。3)砂：中砂或粗砂，含泥量不大于2％。4)石子：粒径宜为5~15mm，含泥量不大于1％。5)水灰比宜为0．5～0．55。(4)其他材料：水管、外加剂、柔性防水材料等。11．4．3主要机具主要机具见表11．4．3其数量根据工程量大小相应增减。主要机具表11．4．3序号名称型号数量单位备注1混凝土搅拌机JZC3501混凝土搅拌2平板振动器ZFl52混凝土振动3运输小车3辆混凝土运输4铁管子3根混凝土抹平压实5铁抹子4个混凝土抹平压实2 6木抹子4个混凝土抹平压实7直尺1把尺寸检查8坡度尺l把坡度检查9锤子3把10剪刀4把铺卷材用11卷扬机1垂直运输12硬方木13圆钢管11．4．4作业条件(1)蓄水屋面的结构层施工完毕，其混凝土的强度、密实性均符合现行规范的规定。(2)所有设计孔洞已预留，所设置的给水管、排水管和溢水管等在防水层施工前安装完毕。11．5材料和质量要点11．5．1材料的关键要求防水层的细石混凝土和砂浆中，粗骨料的最大粒径不宜大于15mm，含泥量不应大于1％；细骨料应采用中砂或粗砂，含泥量不应大于2％；拌合用水应采用不含有害物质的洁净水。11．5．2技术关键要求屋面的所有孔洞应先预留，不得后凿。所设置的给水管、排水管、溢水管等应在防水层施工前安装好，不得在防水层施工后再在其上凿孔打洞；每个蓄水区的防水混凝土必须一次浇筑完毕，不得留置施工缝，立面与平面的防水层必须同时进行。防水混凝土必须机械搅拌，机械振捣，随捣随抹，抹压时不得洒水、撒干水泥或水泥浆，混凝土收水后应进行二次压光及养护，不得再使其干燥。养护时间不得少于14d。11．5．3质量关键要求屋面排水系统畅通，屋面不得有渗漏现象，严禁蓄水层面干涸。11．5．4职业健康安全关键要求屋面施工时四周应设防护设施，施工人员要穿戴防护用具，高空作业、屋檐作业要系好安全带。11．5．5环境关键要求防水层施工气温宜为5～35℃，并应避免在负温度或烈日暴晒下施工。3 11．6施工工艺11．6．1工艺流程11．6．2操作工艺(1)结构层的质量应高标准、严要求，混凝土的强度、密实性均应符合现行规范的规定。隔墙位置应符合设计和规范要求。(2)屋面结构层为装配式钢筋混凝土面板时，其板缝应以强度等级不小于C20细石混凝土嵌填，细石混凝土中宜掺膨胀剂。接缝必须以优质密封材料嵌封严密，经充水试验无渗漏，然后再在其上施工找平层和防水层。(3)屋面的所有孔洞应先预留，不得后凿。所设置的给水管、排水管、溢水管等应在防水层施工前安装好，不得在防水层施工后再在其上凿孔打洞。防水层完工后，再将排水管与水落管连接，然后加防水处理。(4)基层处理：防水层施工前，必须将基层表面的突起物铲除，并把尘土杂物清扫干净，基层必须干燥。(5)防水层施工1)蓄水屋面采用刚性防水时，其施工方法详见刚性防水屋面施工工艺标准。2)蓄水屋面采用刚柔复合防水时，应先施工柔性防水层，再做隔离层，然后再浇筑细石混凝土刚性保护层。其柔性防水施工作业方法详见沥青卷材屋面施工工艺标准、高聚物改性沥青卷材屋面施工工艺标准、合成高分子防水卷材屋面工程施工工艺标准、涂膜防水屋面工程施工工艺标准。3)浇筑防水混凝土时，每个蓄水区必须一次浇筑完毕，严禁留置施工缝，其立面与平面的防水层必须同时进行。4)防水细石混凝土宜掺加膨胀剂、减水剂等外加剂，以减少混凝土的收缩。5)应根据屋面具体情况，对蓄水屋面的全部节点采取刚柔并举，多道设防的措施做好密封防水施工。6)分仓缝填嵌密封材料后，上面应做砂浆保护层埋置保护。(6)蓄水养护1)防水层完工以及节点处理后，应进行试水，确认合格后，方可开始蓄水，蓄水后不得断水再使之干涸。2)蓄水屋面应安装自动补水装置，屋面蓄水后，应保持蓄水层的设计厚度，严禁蓄水流失、蒸发后导致屋面干涸。4 3)工程竣工验收后，使用单位应安排专人负责蓄水屋面管理，定期检查并清扫杂物，保持屋面排水系统畅通，严防干涸。11．7质量标准11．7．1主控项目(1)原材料、外加剂、混凝土防水性能和强度以及卷材防水性能，必须符合施工规范的规定。检验方法：检查产品的出厂合格证、混凝土配合比和试验报告。(2)蓄水屋面防水层施工必须符合设计和规范要求，不得有渗漏现象。检验方法：蓄水至规定高度，24h观察检查。(3)蓄水屋面上设置的溢水口、过水孔、排水管、溢水管，其大小、位置、标高的留设必须符合设计要求。检验方法：尺量和外观检查。11．7．2一般项目(1)蓄水屋面的坡度必须符合设计要求。检验方法：用坡度尺检查。(2)防水层内的钢筋品种、规格、位置以及保护层厚度必须符合设计要求和施工规范规定。检验方法：观察检查和检查钢筋隐蔽验收记录。(3)细石混凝土防水层的外观质量应符合设计及施工规范要求，厚度一致，表面平整，压实抹光，无裂缝、起壳、起砂等缺陷。检验方法：观察检查。11．8成品保护(1)在柔性防水层上做隔离层和刚性保护层或施工其他设施时，必须严防施工机具或材料损坏防水层，以免留下渗漏的隐患。(2)对已安装好的各种管道，应先用麻布将其端口封堵，以免后续施工时杂物落入管道而堵塞水管。完工后将麻布等清除，保证管道通畅。(3)蓄水屋面工程竣工后，应由使用单位指派专人负责屋面管理。严禁在屋面防水层上凿孔打洞，避免重物冲击，不得任意在屋面防水层上堆放杂物及增设构筑物，并应确保屋面排水系统畅通。要经常检查屋面防水节点的变形情况，同时应定期清理杂物，严防干涸。发现问题及时维修，并做好维修保养记录。11．9安全环保措施(1)施工现场，特别是作业面周围，不得存放易燃易爆物品，要准备好灭火器和有关消防用具，施工现场严禁烟火。(2)对存放材料的仓库，必须通风良好。5 (3)采用热熔法铺贴卷材，点燃焰炬时，开关不要过大，喷火口要朝向下风向。(4)屋面施工时，四周应搭设好安全防护网；施工人员要穿戴防护用具，高空作业，要系好安全带。(5)清扫垃圾及砂浆拌合物过程中要避免灰尘飞扬；对建筑垃圾，特别是有毒有害物质，应按时定期地清理到指定地点，不得随意堆放。11．10质量记录(1)蓄水屋面工程施工方案和技术交底记录。(2)材料的出厂质量证明文件及复试报告。(3)防水混凝土试块抗渗试验结果评定。(4)施工检验记录、蓄水检验记录、隐蔽工程验收记录、验评报告。6
