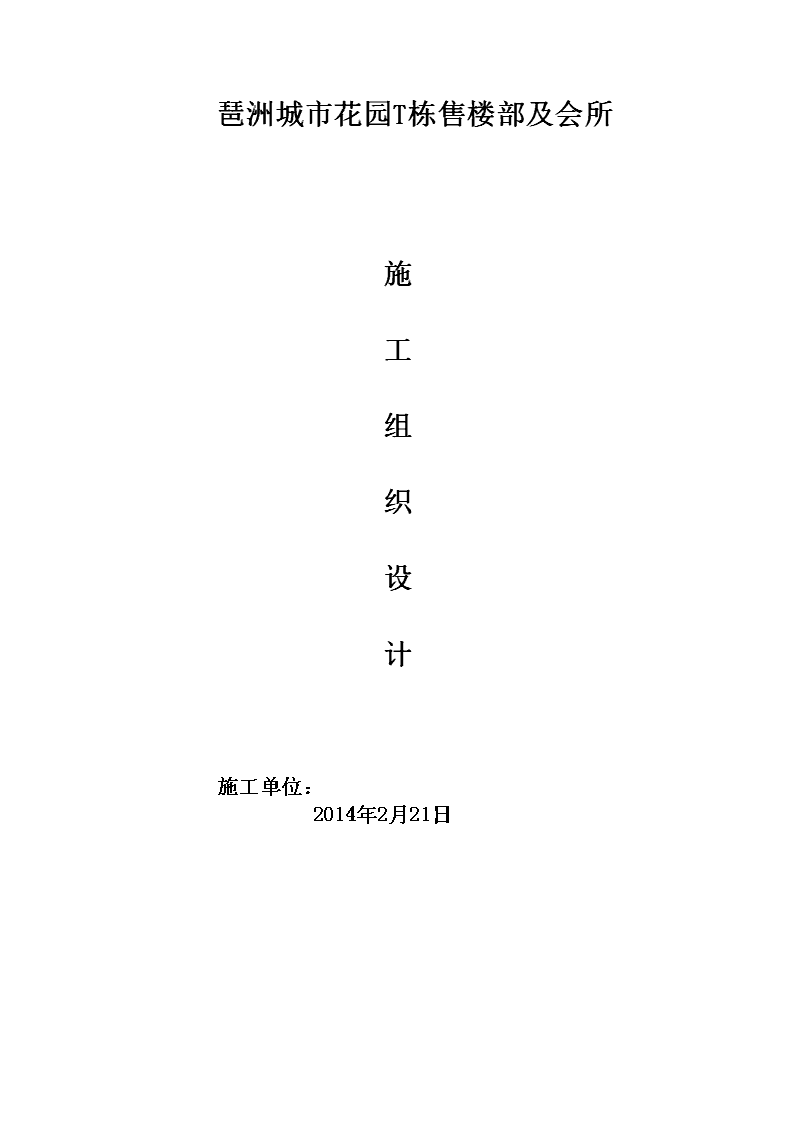

琶洲城市花园t栋售楼部及会所施工组织设计

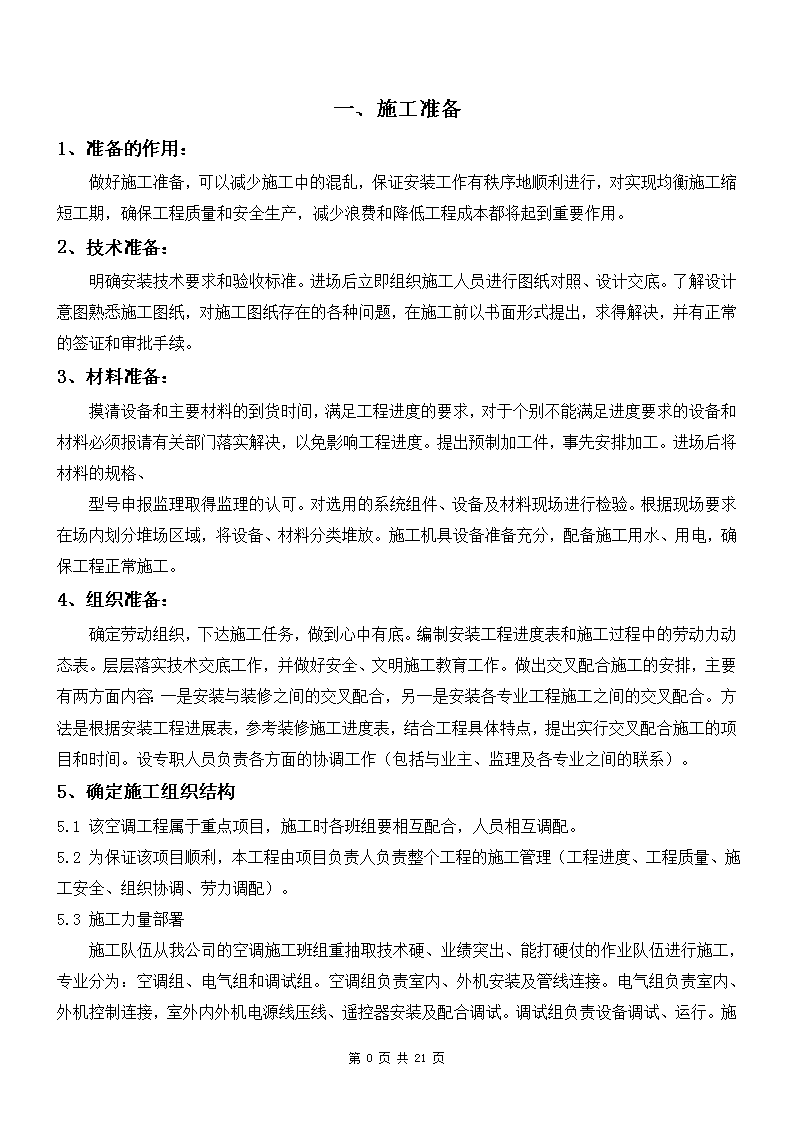

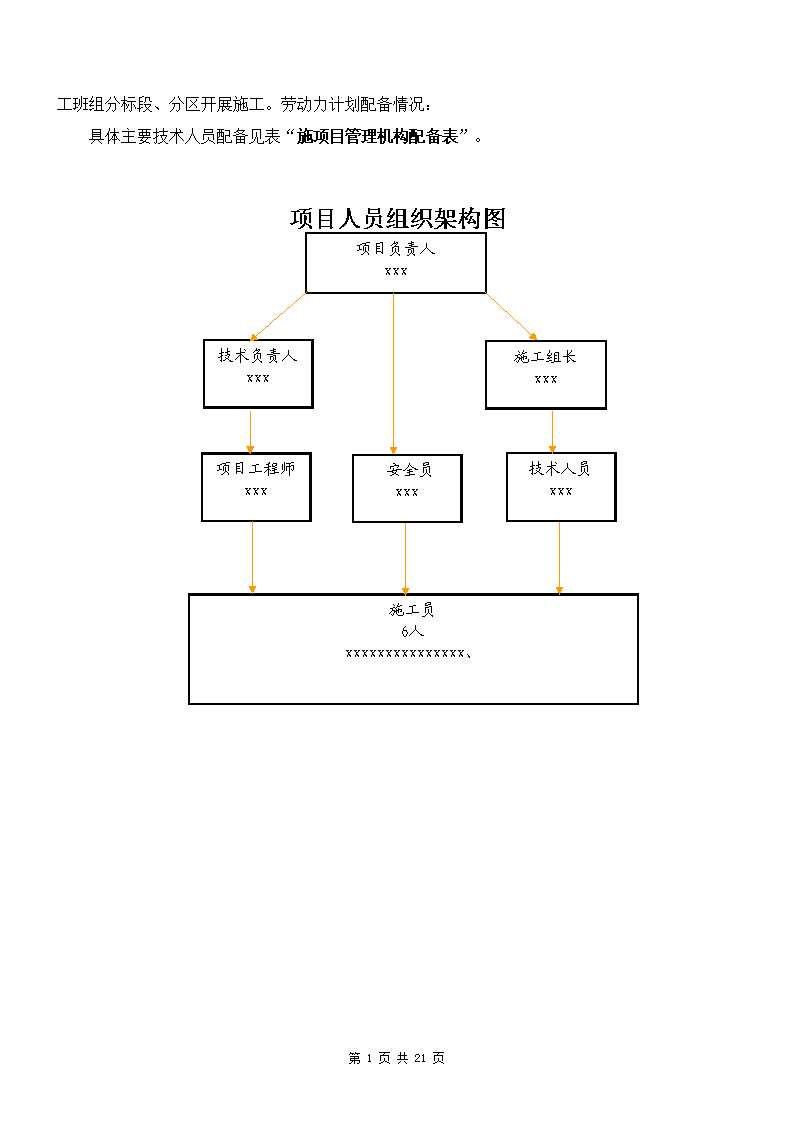

琶洲城市花园T栋售楼部及会所施工组织设计施工单位：2014年2月21日 一、施工准备1、准备的作用：做好施工准备，可以减少施工中的混乱，保证安装工作有秩序地顺利进行，对实现均衡施工缩短工期，确保工程质量和安全生产，减少浪费和降低工程成本都将起到重要作用。2、技术准备：明确安装技术要求和验收标准。进场后立即组织施工人员进行图纸对照、设计交底。了解设计意图熟悉施工图纸，对施工图纸存在的各种问题，在施工前以书面形式提出，求得解决，并有正常的签证和审批手续。3、材料准备：摸清设备和主要材料的到货时间，满足工程进度的要求，对于个别不能满足进度要求的设备和材料必须报请有关部门落实解决，以免影响工程进度。提出预制加工件，事先安排加工。进场后将材料的规格、型号申报监理取得监理的认可。对选用的系统组件、设备及材料现场进行检验。根据现场要求在场内划分堆场区域，将设备、材料分类堆放。施工机具设备准备充分，配备施工用水、用电，确保工程正常施工。4、组织准备：确定劳动组织，下达施工任务，做到心中有底。编制安装工程进度表和施工过程中的劳动力动态表。层层落实技术交底工作，并做好安全、文明施工教育工作。做出交叉配合施工的安排，主要有两方面内容：一是安装与装修之间的交叉配合，另一是安装各专业工程施工之间的交叉配合。方法是根据安装工程进展表，参考装修施工进度表，结合工程具体特点，提出实行交叉配合施工的项目和时间。设专职人员负责各方面的协调工作（包括与业主、监理及各专业之间的联系）。5、确定施工组织结构5.1该空调工程属于重点项目，施工时各班组要相互配合，人员相互调配。5.2为保证该项目顺利，本工程由项目负责人负责整个工程的施工管理（工程进度、工程质量、施工安全、组织协调、劳力调配）。5.3施工力量部署施工队伍从我公司的空调施工班组重抽取技术硬、业绩突出、能打硬仗的作业队伍进行施工，第9页共21页 专业分为：空调组、电气组和调试组。空调组负责室内、外机安装及管线连接。电气组负责室内、外机控制连接，室外内外机电源线压线、遥控器安装及配合调试。调试组负责设备调试、运行。施工班组分标段、分区开展施工。劳动力计划配备情况：具体主要技术人员配备见表“施项目管理机构配备表”。项目负责人xxx项目人员组织架构图技术负责人xxx施工组长xxx技术人员xxx安全员xxx项目工程师xxx施工员6人xxxxxxxxxxxxxxx、第9页共21页 二、组织部署及协调管理1、施工部署Ø为了加强现场管理，有计划地组织施工，现场建立安装项目管理组，同时建立质量保证体系和安全保证体系，使安装工程按期、保质地完成。Ø以主动积极的态度，配合好设备到为时间及装修时间节点，为下一步安装创造良好的条件，要求是在建筑物安装所需的各种预埋件和预留孔，做到不遗漏，尺寸和位置正确，发现问题尽快提出。求得改正，以保不漏和正确。2、施工组织项目部的组成、分工及各职能部门的权限：2.1项目负责人：负责项目部的行政领导工作，并对整个项目的施工计划、生产进度、质量安全、经济效益全面负责，分管行政和安全。2.3项目工程师：负项目施工中的全部技术管理、质量控制和安全监督工作，分管技术和质检。2.4施工组长：负责定额核算、计划统计和预决算的编制工作；负责施工现场平面管理、施工进度及内协调；负责施工测量、放线，负责机械设备管理和安全管理工作。2.5技术员：负责施工组织设计、专项施工方案和技术交底，现场施工技术问题的处理；负责发放施工图纸、设计变更和有关技术文件；负责做好隐蔽工程的验收记录和各项工程技术资料的收集整理工作。2.7安全员：负责做好经常性的安全生产宣传工作，贯彻“安全第一，预防为主”的方针，组织日常的安全生产检查、监督工作，帮助班组消除事故隐患，促进安全生产。3、协调管理Ø与设计单位的工作协调a.了解设计意图及工程要求，根据设计意图提出我们的施工实施方案，向设计院提交的施工实施方案中，包括施工可能出现的各种工况，协助设计院完善施工。b.向设计院提交根据施工总进度计划编制的计划书，积极参与设计的深化工作。c.主持施工图核审，协助发包方会同建筑师、供应商提出建议，完善设计内容和设备物资选型。d.对施工中出现的情况、除按住场建筑师、监理的要求及时处理外，还应积极修正可能出现的设计错误，会同发包方、建筑师、施工方按照总进度与整体效果要求，进行部位验收、中途质量验收、竣工验收等。e.协助建筑师解决诸如因多管并列等原因引起的标高、几何尺寸的平衡协调工作，协助建筑师解决不可测因素引起的变化等。第9页共21页 Ø与监理单位的工作协调a.在施工全过程中，严格按照经发包方及监理师批准的“施工组织方案”进行对施工单位的质量管理。在分包单位“自检”和总承包专检的基础上，接受监理方的验收和检查，并按照监理要求，予以解决。b.贯彻本公司已建立的质量控制、检查、管理制度，并据此予以检控，确保安装达到合格。c.所有进入现场使用的成品、半成品、设备、材料、器具，均主动向监理师提交产品合格证或质保书，使使用的材料不给工程造成浪费。d.按部位或分项、工序检验的质量，严格执行“上到工序不合格，下道工序不施工”，使监理工作顺利进行。Ø与装修及其他专业的工作协调a.与装修技术负责人及水电技术负责人协调，提前分析问题，并提出整改办法，找相关设计人员签字认可。b.尽可能的提前预想好和其他专业的配合、穿插、搭接或平行作业c.协调装修及其它专业，保证工程总体进度及质量的基础上，达到本专业的合格标准。Ø协调方式a.按总进度计划制定的控制接点，组织协调工作会议，检查本节点实施的情况，制定、修正、调整下一个节点实施要求。b.本项目管理部以周为单位，提出工程简报，向业主和各有关单位反映、通报工程进展状况及需要解决的问题，使有关各方了解工程的进行情况，及时解决工程中出现的问题和难题，定期参加协调会以确保工程质量。第9页共21页 4、安装质量管理铜管电线安装室内机安装室外机安装配管连接真空、补液试运行隐蔽工程吊顶安装装饰工程设备安装质量监理施工2阶段5阶段系统试运行，实名制执行3阶段检查室内机、室外机安装、铜管水管第二次保压处理、风管安装1阶段抽样检查材料检查铜管水管安装、第一次保压处理、通讯线安装4阶段检查系统真空度、系统冷媒量补充第9页共21页 三、人力物力供应计划1、劳动力需用计划序号工种管线组电气组调试组其他合计1板金222管工333电工114电气焊工115调试工226其它人员11合计10i.施工设备需用计划序号机械或设备名称型号规格数量国别产地备注1冷媒表BM2-61中国2万用表32442中国3真空泵2.8L/min1中国4定量加注筒K4M1中国5氮气压力表40kg/cm24中国6钳形表32822中国7手电钻2中国8双立表4中国氟专用9台钻1中国10切割机1中国11梯子4中国12绞口机1中国13风速仪AZ89081中国14喇叭扩口器1/8-3/44中国15弯管器3/8-3/48中国16铜管刨刀4中国17龙门架2中国18台虎钳1中国19套丝机1中国20温度计8中国第9页共21页 四、施工方案和措施1、施工流程：施工准备→空调设备管道、管件、风管等材料器具的检查→依据施工图测量定位→空调设备外机基础及位置复测→配合土建预留孔洞→支吊架的制作安装→室内机后缀风管的加工制作→冷凝水主管安装→焊接安装冷媒管→冷凝水支管安装→空调室内机及后缀风管吊装→空调管道的吹扫、试压、试漏→隐蔽工程验收→室外机的就位安装→系统连接→系统的试压充氟→空调系统的调试试运行测试性能指标→空调系统的整理清洁→交工验收2、施工工艺Ø室内机的安装：a.根据图纸，明确室内机位置，核对室内机型号、尺寸，确定定位点足够牢靠。b.放线打孔，制作安装室内机吊杆（Φ10mm）,吊杆长度根据吊顶高度以及室内机尺寸来确定。吊杆采用丝杆，以便调节室内机高度及水平。c.打开包装，检查室内机外表无损后，可进行吊装，依据设计标高，用水平仪校正水平度，采用上下对夹定位法紧固固定螺栓。d.在吊顶结束后，安装室内机面板或固定风口。Ø冷媒管布置安装：施工工序：支吊架制作安装→按图配管→充氮焊接→管路吹扫→打压试漏→扩口连接→干燥处理→包扎固定e.冷媒管线布置：需依据设计标高、路由、设置支吊架，根据管径不同，吊架间距为（1~1.5米）只做支托用途，不可用力卡死。f.冷媒管必须选用质量可靠，管径、管壁符合工艺要求的铜管。g.使用前需做清洁处理，可用净布抽拉法，对内壁进行处理。h.清洁后铜管穿套管用满足设计要求的保温护套，留出焊接部位。i.焊接采用专用磷铜银焊条进行钎焊，焊接过程中持续充氮，以防止产生氧化膜，焊点应光滑平整无泄露。钳焊要求：①冷媒管钎焊前的准备：焊接设备的准备、铜管切口表面应平整，不得有毛刺、凹凸等缺陷，切口平面应平整。允许偏差为管子直径的1%。②冷媒管焊接温度为720~820℃，采用磷铜银焊条对焊口进行满焊。钎焊工作宜向第9页共21页 下或水平侧向进行，尽可能避免仰焊，接头的分支口一定要保持水平。③冷媒管水平支撑物间隔为1.2~1.5米，直径大于200mm以上的冷媒管间隔为1.5~2米，注意冷媒管不能用金属托架直接夹紧，应在自然状态下，通过保温层托住铜管，以防冷桥产生。a.在穿墙或楼板的位置时，均应设套管，应符合规范要求。b.冷媒分歧必须根据设备技术要求配置连接。c.冷媒管道焊接完毕后，需做吹污处理，具体方法是：将氮气瓶压力调节阀与室外机接口连接好，将所有室内机的接口用盲塞堵好保留。一台室内机接口作为排污口，用绝缘材料抵住管口，压力调节阀5kg/cm2向管内充气，至于抵不住时快速释放绝缘物，脏物及水分即随着氮气一起被排出，以目测为标准。这样循环进行若干次直至无污物水分排出为止，每台室内机都要求同样工作。d.室内机与冷媒管连接采用喇叭口连接，因此要注意喇叭口的扩充质量，其中直径为Φ6.4毫米，扩口直径为Φ9.1~Φ9.5毫米；直径为Φ9.5毫米；扩口直径为Φ12.8~Φ13.8毫米；直径为Φ12.7毫米，扩口直径为Φ18.5~Φ19.5毫米；直径为Φ19.1毫米，扩口直径为Φ23.5~Φ24.5毫米；扩口方向应迎介质流向，切管应采用专用割刀，扩口和锁紧螺母时，应在扩口的内处表面上涂些冷冻机油。扩口连接时应用力矩扳手操作。e.直径小于Φ19.1mm的铜管一律采用现场煨制，热弯或冷弯应采用专用弯制工具（一般采用铜管折弯器），椭圆率不应大于8%，并列安装配管其弯曲半径应相同，间距、坡向、倾斜度应一致，直径大于Φ25.4mm的铜管应采用冲压弯头。f.绝热工作须按设计要求选材施工、在冷媒管施工时一起把保温套管穿好，留出焊接口处，最后进行焊口处理。施工时绝对禁止绝热层断段现象，保温套管连接处一定要用胶带捆扎好。绝热材料厚度标准：6.4mm-25.4mm…10mm厚；28.6mm-38.1mm…15mm厚；38.1mm以上…20mm厚绝热材料g.在冷媒管系统试压合格后，对焊点处补做保温。Ø冷凝水管布置安装施工工序：支吊架制作→布置PVC管→灌水试漏→绝热保温a.根据施工图落实排水点。b.放线、找坡，安装支吊架，间隔1.2米。c.第9页共21页 布置安装冷凝水管，冷凝水管按要求可采用PVC管，先清理管内污物，管道连接用PVC专用胶，接口处必须保证其清洁无尘，粘固无泄露。a.冷凝水管为无压排水管，排水坡度大于1/100，对于有上排水的室内机，冷凝水管可按设备厂家技术资料的要求接管，但不超过排水扬程，并须保证合理美观，室内机与冷凝水管间做软连接。b.所有冷凝水管必须按要求做好保温。c.冷凝水管须做灌水、排水试验，连接处无泄露，水能顺畅排出为合格。d.试漏完成后，在系统调试前应抽真空干燥。Ø室外机安装a.核对型号、依施工图检查室外机基础，复测安装尺寸，应满足空调设备技术资料中室外机要求的间距尺寸。并在安装前仔细检查基础是否达到养护强度，表面的平整度等等。b.利用建筑物中运输及吊装设备将室外机运至安装地点，并对基础放线、定位，混凝土基础可埋设地脚螺栓或打膨胀螺栓（Φ10-12mm）。c.拆除包装，检查外观是否无损，根据设计图纸按设备的标注名称，核对名称、规格型号，同时清点随机不见清单，并做记录，之后便可就位，因外机较轻，可采用小型升降工具或人工抬放就位。d.试运行。电气配电到位后（也可接临时用电），按照规范要求，对设备进行试运转，期间安排专人看护，监视设备的电流、电压和温升。如有异常，立即停机检查。并做记录Ø信号线及遥控器安装a.信号线采用0.75~1m²双芯线，部分室外机、室内机信号线可按三星技术要求与冷媒管包扎一起，连接处采用锡焊或压帽，要求必须牢靠，应禁止电源线与信号线捆扎在一起，以防电磁干扰，造成传输乱码，电源线与信号线安装布置满足国家规范中对强弱电的要求，平行、立体交叉应保持的间距。b.当连接大楼集中控制系统时，需土建配合作线管，将外机串联，并引至总控室。c.遥控器安装在设计施工图上预留位置，应在装修结束，空调调试前进行安装。Ø风管预制与安装a.对于：风管用料厚度、咬口紧密度、表面平整度、两端面平行度、对角线尺寸差、直管纵向缝、弯头圆弧度以及倒流片设置等方面，要严格检查，对于偏差较大或不符合要求的风管应重新整改达到要求后才能交付安装。b.第9页共21页 风管安装必须正确、牢固、美观。经检测，风管的安装位置、标高、走向均需符合设计要求。支吊架间距为1~2米且不得设置在封口阀门和检视门处，检查孔的位置应设置在便于操作的位置。a.风管检漏：认真做好管道检漏，按国家规范GB-50243-2002《通风与空调施工验收规范》中做漏光试验。五、质量保证措施1、质量控制依据Ø建筑机械使用安全技术规范JGE18-84。Ø《建筑安装工程质量检查评定统一标准》GBJ300-88Ø通风与空调工程施工验收规范GB50243-2012Ø上海大金中央空调技术资料2、质量控制指导思想Ø树立思想。参加本工程的项目经理应对工程创优质负责，对管理人员和操作工人进行质量达标教育，并加强施工现场创优达标宣传，使参与该工程的每个人都把自己的工作和工程的质量联系起来，从思想上牢固树立做优质工程的目标。Ø成立质量控制小组。并设立空调系统安装质量控制点和空调系统调试质量控制点。质量控制小组由项目经理负责组建，由专业工程师、专职质检员、施工班组共同组成。质量控制小组将在项目经理的直接领导下负责制定各控制点质量控制目标要求和质量攻关技术措施，并进行技术质量交底，负责质量控制点中的工序质量检验和采用材料及配件质量的抽检，负责质量控制点分项工程隐蔽验收签证及分项工程质量评定，负责按月统计控制点分项工程质量数据和质量分析改进措施。组织控制点内的质量讲评活动和执行公司规定的有关控制质量的措施。收集信息反馈传递，做到施工前交底，则交底有记录；施工中检查，则检查有记录；施工后验收，则验收有评定。3、质量保证管理措施²明确项目组各级管理人员的岗位责任制，层层把关，确保质量优良。²随着对工程的进一步了解，就会发现已制定的一些方案不适合当前的施工，或者当前施工需编制施工方案进行必要的交底，这就需要及时编制和调整施工方案，重点在于以技术力量促进施工的进度，保证施工质量。²对施工全过程实行工序质量预控，将质量问题解决在施工过程中，坚持跟踪检查，提高施工一次成优率，以工序质量保证最终工程质量，对每个分项工程将按质检点控制图进行分级检查。²以工艺质量确保工程质量，最大限度地提高机械化施工工艺，减少手工操作。²严格执行图纸交底及技术交底制度，未经图纸会审及技术交底，任何人不许开工，在施工中发第9页共21页 ²现施工图纸存在着错误，施工条件有所变化，对材料的规格、品种。型号、质量与设计不符时，必须对施工图作修改，应按照核定程序及时办理设计变更核定单，严格执行设计变更签证制度，严格按设计图纸和变更通知单进行施工，变更手续必须有设计人员或业主会签方能生效。²严格执行相关的施工规范、标准，服从、接受业主、监理的指导和管理。²严格执行自检、互检、专检逐层检验。²加强材料采购供应管理，对于所供应得任何材料零件等都必须具有产品合格证书或质量保证书，并按规范要求进行抽样检查，对采购三无产品者，一经发现，将按有关规定严惩不贷。²系统调试：系统调试应在系统施工完毕后进行，检测各室内设备有无故障代码，测量室内机出风口温度。检测室外机电流、电压、压力所用数据与设备数据是否正确。²系统验收：系统竣工后，应由建设主管单位主持，建设、设计、施工等单位参加验收，验收不合格的工程不得投入使用。系统竣工后填写系统检查验收评审表，合格后即应验收。系统竣工验收应提供下列文件、记录：·设计图纸、设计变更通知单、竣工图。·隐蔽工程验收记录。·系统试压记录。·系统调试记录。²确保项目组中的每个成员熟悉质量控制管理规定，我司质量控制管理规定如下：（1）材料、设备质量控制A）所有用于工程上的材料、成品半成品、设备均需具有合格证书或质保书，遂货交材料部门归档保存，作质量资料依据，材料部门应对规格、数量、质量进行验收，验收合格后方可接收入库，并做好储存、堆放、保管工作。B）严禁使用不合格的材料、成品、半成品及设备。C）施工中的残料、余料等应及时退库，报废物应有明显标志，分别堆放处理。（2）工序质量控制A）分项工程中各工序之间加强监督和复核，上道工序不合格，下道工序严禁开工。B）重点工序和质检站规定检验程序中中间检验规定，必须纳入工序检验管理中去，并经监理或质监站检验认可方可转下道工序。（3）交工验收制度凡上下工序或前后分项的不同施工作业单位，必须做好交接验收，并办理双方签证手续。（4）样板管理第20页共21页 A）要充分发挥样板实物交底的作用，样板经有关人员认可后方可铺开施工。B）每一单位全面具备安装条件后，均做样板层，其它层次的施工质量必须不在样板成之下。（5）分项工程验收规定A）按楼层划分的分项工程的交验方式是班组自检→互检→专检→监理、质检站核验评定。（6）不合格分项的处理A）经检查发现不合格的部位，通过整改通知单下发各有关施工班组，限期整改，务必达到质量标准，未经处理合格，不准进行下道工序施工。4、重点、难点部分施工控制措施Ø必须保持冷媒管内干净、无杂质、无水分。解决的办法是：选材要严格，盘铜管采用整捆购买，直铜管进场后检查有无封堵，对无封堵或抽验内壁不洁净的铜管采用拉布除尘去污。尽量减少焊口，焊接时必须进行冲氮焊接，吹污和抽真空都要达到规定要求。加入系统的氟里昂采用进口制冷剂。Ø空调冷凝水管排水必须保证其坡度及接头处无渗漏，并注意排气预防措施：因冷凝水管为无压排水管，所以交叉作业施工中，协调好各专业之间的交叉配合，遵照国家规范，保证排水坡度，对于易产生弯曲部位采用增加吊杆的办法加固，在冷凝水管施工中对接头、接缝处采用增加保温套管、用宽防水胶带多重缠绕等办法以预防冷凝水，严格执行试漏实验制度，在主干管最高处留排气口，并向下弯头，以防异物入管造成堵管。Ø空调室内机有异味预防措施：在冷凝水管排水末端处加接存水弯除臭。Ø风管的连接和保温，以防漏风和结露。主要措施：预制的风管必须严格检查其接口处与咬合缝，风管的位置要求正确外，在连接处加涂密封胶，不得有形变、漏胶等现象，绝热材料应与风管紧密结合，纵向缝错开排列，保温材质与厚度必须严格控制。第20页共21页 六、进度计划及保证措施1、计划u总工期：33个日历日，紧跟水电安装及装饰工程进度，按时交付使用。u详细计划：（进度计划表）2、措施u编制施工制度计划时，分清主次，流水施工。首先安排主要施工过程的施工进度，使其尽可能连续施工，其他穿插施工过程尽可能与它配合、穿插、搭接或平行作业。u本工程施工时，将取消节假日、休息日，根据进度的需要，也可采用1～2班制昼夜施工来缩短工期。u项目组将经常同业主及时协调、解决施工中出现的问题，及时协调各方关系、解决一周以来出现的问题，有利于工作的开展。u加强材料现场管理：掌握施工方案、施工进度、现场临时设施等情况，以便能随时将材料运输到施工第一线。u施工中，采用一系列成熟的技术，以加快工程施工进度。3、内容施工过程的施工顺序、平行搭接和技术间歇是否合理；工期方面：初始方案的总工期是否满足规定的工期；物资方面：主要机械、设备、材料等的利用是否均衡、施工机械是否合理。七、安全保障第20页共21页 1、机制ü认真贯彻“安全第一，预防为主”的安全生产方针，加强施工现场的安全生产，有效控制因工伤亡事故。ü确保施工生产的顺利进行，依照国家、地方有关法令、法规、条例的管理制度。ü建立项目负责人——>组长——>安全员——>一线工人的多级安全管理机制2、措施ð用电安全：建立安全用电检查制度。施工现场内有电器，机具（用电）都应做好接地保护。分楼分层设置配电箱（开工箱），动力配电箱与照明配电箱必须分别设置，配电箱，应装设在干燥通风场所。电箱内必须装有漏电保护器，接零装置和熔断器，必须实行“一机一闸”制。连续使用一个月的漏电保护器应认真检查其性能，发现问题及时修理或更换。移动式电箱的进、出线必须采用橡皮绝缘电线ð建筑材料划区域整齐堆放，并采取相应安全、保卫、防火措施。施工建筑垃圾及时清理，做到落手清，楼梯通道不得堆放材料。ð加强工地治安综合治理，做到目标ð管理、制度落实、责任到人。现场施工人员均佩带卡，卡以工作部门、单位为依据，按一定规则统一编号第20页共21页 八、施工及环境保护1、施工l施工人员进入现场必须遵守现场的规章制度。l现场班组必须做好落手清，随做随清，物尽其用。在施工作业时，应有防止尘土分扬、泥浆洒漏、污水外流、车辆沾带泥土运行等措施，有考核制度，定期检查评分考核。l施工现场要有严格的分片包干和个人岗位责任制。施工有条有理,干一层清一层,做到活完场清。l施工现场堆放的成品、材料要整齐。库内物品应分类分规格存放,码放整齐,库内外保持清洁干净。l施工人员在工地期间不准喝酒、打架、骂架,遵守社会治安条例。l现场办公室工具房要经常保持清洁干净,空气清爽,物品堆放整齐。2、卫生a.生活卫生应纳入工地总体规划，落实卫生专职管理人员和保洁人员，落实责任制。b.施工现场设有茶水厅和茶水桶，做到有盖加配杯子，有消毒设备。c.生活垃圾必须随时处理或集中加以掩盖，妥善处理，保持场容整洁。d.落实消灭蚊蝇孳生责任制，保证落实。3、措施a.防止大气污染施工现场的大气污染主要集中:清理施工垃圾、道路扬尘。根据实际情况，施工组织设计制定具体措施。b.防止水污染现场存放油料，必须对库房进行防渗漏处理，存放和使用都要采取措施，防止油料跑、冒、滴、漏，污染水及成品。第20页共21页 c.防止噪音污染施工现场应遵守《中华人民共和国建筑施工场噪声限制》（GB12523-90）制定降噪制度和措施。严格控制作业时间，不得超过规定值。对人为的施工噪声应有降噪措施和管理制度，并进行严格控制，最大限度减少噪声扰民。九、检验与调试1、准备工作验收前3天，调试前两天，组织召开调试准备会议。会上确定参与调试的技术人员名单及分工；并计划和审定详细调试步骤和操作程序；并安排招标方有关操作人员参与，接受培训；并确定调试周期，初定2个日历日，具体日期现场再行确定。2、调试步骤：（1）检查设备和系统是否按照设计要求和安装规范进行正确安装（2）对冷媒管进行系统试压，安排好人员的分工合作。a.从室外机阀门处，用干燥氮气进行冲压，分为三步进行：第一步：系统充压5kgf/cm²,保压3min；第二步：系统充压20kgf/cm²,保压3min；第三步：系统充压38kgf/cm²,保压24h；观察压降，若无下降为合格，（除因温度至使压力变化，温度每变化±1℃，压力会变化0.1kgf/cm²）。a.检查时可采用手感，听感，肥皂水检验，试压完成后将管内压力泄至10kgf/cm²。c.试漏完成后，在系统试调前应抽真空干燥，详细步骤为：(a)．泄掉余压：抽真空干燥要选用旋转式真空泵，使用前先检查真空泵的抽真空能力，须达到-760以上mmHg柱方可进行。(b)．接上真空表，连接汽、液管接口，进行抽真空运转2小时。（真空度应在-760mmHg）。如达不到-760mmHg柱时应继续抽30分钟，并检查有泄露处。(c)．达到-760mmHg柱后，既保持10分钟，以真空表不上升为合格。(d)．抽真空试验合格后，按系统计算冷媒量进行加注，并打开阀门（如制冷剂不能完全加入时可进行开机加入）。(3)压缩机曲轴箱预热6小时(4)检查电源线，连接是否正确，有无松动。(5)第20页共21页 试机工作应在系统吹污、气密性试验，抽真空、充注制冷剂、冷凝水管道连接试验完成后，控制线、电源线测试合格。各项记录齐全，并经主管人员核实签字后方可进行调试运行。(6)室内机通电后，检测各个室内机上的电压是否在正常范围内。(7)对各个遥控器进行检查，其显示是否正确，将遥控器设定至风扇挡位，开机确认每个室内机动作是否正常。(8)根据现场具体情况，用遥控器分别进行现场设定后，用遥控器关机，并切断电源。(9)室外机设定好后，逐个开动室内机，并设定在制冷。（冬季须设定在调试状态）(10)室外机起动运转后，检查运转声音、电流、电压情况有无异常。30分钟后，待系统运行稳定后记录各项数据。(11)对室内机逐个检查，用温度计测进出口风的温度并记录。(12)确认单独开每个室内机、室外机功能起动并制冷。(13)整理调试报告，达到设计要求。(14)汇编所有提交的数据及操作与维修指导。(15)汇编所有检测记录和报告。3、调试用专用工具清单序号专用工具名称规格型号数量单位产地1冷媒表BM2-6-R221个中国2真空泵VP6（2.8L/S）1个日本3定量加注筒K4M（4Kg）1个中国4氮气压力表40Kg/m22个上海5万用表32441个上海6风速仪AX89081个上海第20页共21页 十、工程竣工、验收资料冷媒管道系统气密性试验报告施工单位：编号：检验部位试验日期图号压力表精度压力表量程压力表编号设计要求压力试验曲线压力MPa3.8MPa保压时间0.5MPa24小时检漏时间时间h实际压力试验曲线压力MPa3.8MPa保压时间4小时0.5MPa检漏时间时间h6小时检验结论：施工单位：检验员：监理人员：第20页共21页 冷媒管道真空试验报告施工单位：编号：检验部位试验日期图号真空表精度真空表量程真空表编号设计要求真空试验曲线实际真空试验曲线检验结论试验结论：合格施工单位检验员监理人员第20页共21页 冷凝水管流水试验报告施工单位：编号：工程名称分项工程名称建设单位试验日期试验方法1、封闭各冷凝水支管端口；2、自总管最高处灌入自来水，令其依重力自流；3、总管末端有水排出后，封闭总管两端，保持三至五分钟；4、打开各冷凝水支管封口，检查有无倒流；5、打开总管两端封口，排出存水。验收要求1、管路无渗漏；2、管路各支管无倒流；3、自流排水顺畅。试验结果质量检验员：单位工程技术负责人：填表人：第20页共21页 隐蔽工程检查验收记录施工单位：编号：单位工程名称建设单位部位施工单位隐蔽检查内容检查意见参加检查人员签字建设单位：监理单位：施工单位：质监站：质量检验员：单位工程技术负责人：填表人：第20页共21页
