轻纺城电梯钢结构施工组织设计

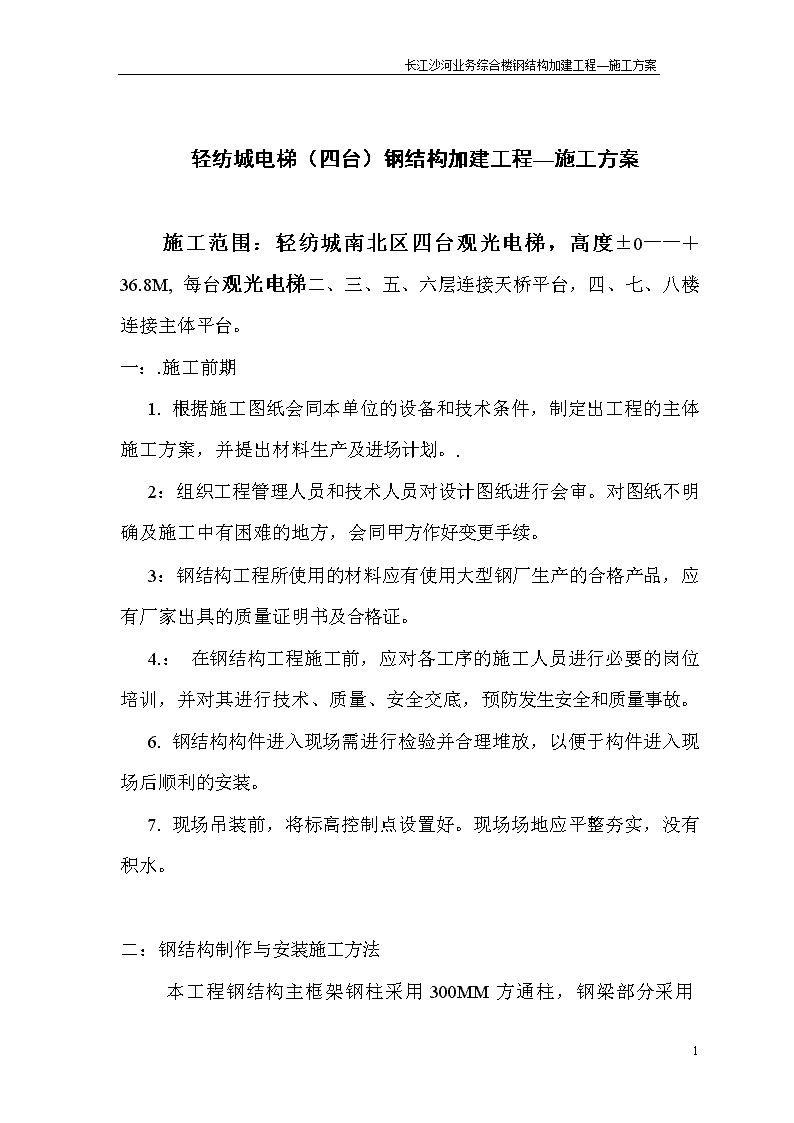

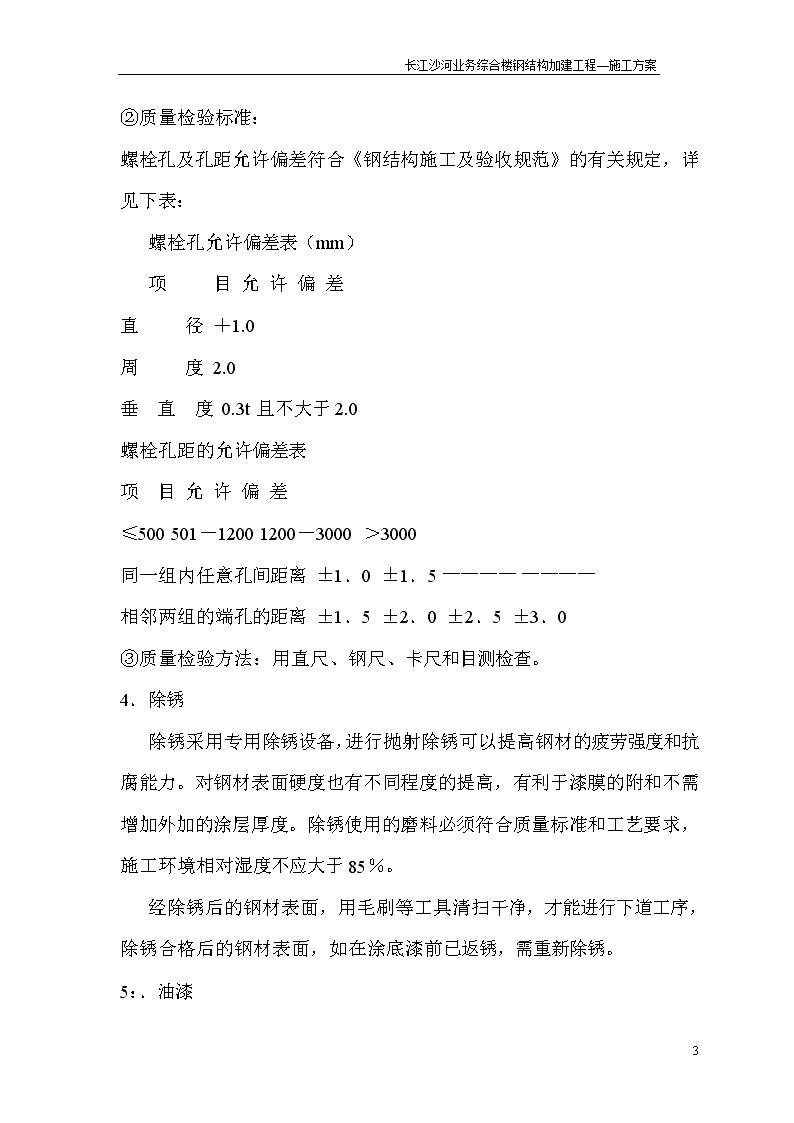

长江沙河业务综合楼钢结构加建工程—施工方案轻纺城电梯（四台）钢结构加建工程—施工方案施工范围：轻纺城南北区四台观光电梯，高度±0——＋36.8M,每台观光电梯二、三、五、六层连接天桥平台，四、七、八楼连接主体平台。一：.施工前期1.根据施工图纸会同本单位的设备和技术条件，制定出工程的主体施工方案，并提出材料生产及进场计划。.2：组织工程管理人员和技术人员对设计图纸进行会审。对图纸不明确及施工中有困难的地方，会同甲方作好变更手续。3：钢结构工程所使用的材料应有使用大型钢厂生产的合格产品，应有厂家出具的质量证明书及合格证。4.：在钢结构工程施工前，应对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故。6.钢结构构件进入现场需进行检验并合理堆放，以便于构件进入现场后顺利的安装。7.现场吊装前，将标高控制点设置好。现场场地应平整夯实，没有积水。二：钢结构制作与安装施工方法本工程钢结构主框架钢柱采用300MM方通柱，钢梁部分12 长江沙河业务综合楼钢结构加建工程—施工方案采用200MM方通，，构件数量多，工程量大。构件下料必须统一尺寸，保证焊接质量，构件除锈为抛丸除锈。钢结构制作部分1：材料检验部分：①其内容包括对工程所选用的型号、规格的确认以及材料的质量检查。②质量检测标准：应符合设计要求及国家现行标准的规定。③检验方法：检查钢材质量证明书和复试报告，用钢卷尺、卡尺检查型号、规格。2.放样、下料部分①放样划线时，应清楚标明装配标记、螺孔标注、加强板的位置方向、倾斜标记及中心线、基准线和检验线，必要时制作样板。②注意预留制作，安装时的焊接收缩余量；切割、刨边加工余量；安装预留尺寸要求。③组立成型时，严格按照标准尺寸进行焊接，钢柱对接处误差严格控制在±3．0。其结构应符合《施工及验收规范》及有关标准规定。经检查合格后进行编号。④质量检验标准。允许偏差符合《钢结构工程施工及验收规范》有关规定。3：.制孔①采用设备：摇臂钻12 长江沙河业务综合楼钢结构加建工程—施工方案②质量检验标准：螺栓孔及孔距允许偏差符合《钢结构施工及验收规范》的有关规定，详见下表：螺栓孔允许偏差表（mm）项目允许偏差直径＋1.0周度2.0垂直度0.3t且不大于2.0螺栓孔距的允许偏差表项目允许偏差≤500501－12001200－3000＞3000同一组内任意孔间距离±1．0±1．5————————相邻两组的端孔的距离±1．5±2．0±2．5±3．0③质量检验方法：用直尺、钢尺、卡尺和目测检查。4．除锈除锈采用专用除锈设备，进行抛射除锈可以提高钢材的疲劳强度和抗腐能力。对钢材表面硬度也有不同程度的提高，有利于漆膜的附和不需增加外加的涂层厚度。除锈使用的磨料必须符合质量标准和工艺要求，施工环境相对湿度不应大于85％。经除锈后的钢材表面，用毛刷等工具清扫干净，才能进行下道工序，除锈合格后的钢材表面，如在涂底漆前已返锈，需重新除锈。5：．油漆12 长江沙河业务综合楼钢结构加建工程—施工方案钢材除锈经检查合格后，在表面涂完第一道底漆，一般在除锈完成后，存放在厂房内，可在24小时内涂完底漆。存放在厂房外，则应在当班漆完底漆。油漆应按设计要求配套使用，第一遍底漆干燥后，再进行中间漆和面漆的涂刷，保证涂层厚变达到设计要求。油漆在涂刷过程中应均匀，不流坠。6：．包装与运输①．构件编号在包装前，将各种符号转换成设计图面所规定的构件编号，并用笔（油漆）或粘贴纸标注于构件的规定部位，以便包装时识别。②．在搬运过程中注意对构件和涂层的保护，对易碰撞的部位应提供适当的保护。③．搬运后的构件如发生变形损坏，应及时进行修补，以确保发运前构件完好无损。钢结构安装部分1．施工方法：本工程钢结构安装，首先复核混凝土基础的轴线及基础顶面标高，采用分件吊装的方法，先吊装钢柱，待校正后固定后，依次吊装钢梁，随吊随调整，然后进行安装固定。2．施工顺序：现场吊装首期施工安排计划北区1号西及二、三、五、六层连接平台——北区2号东二、三、五、六层连接平台——12 长江沙河业务综合楼钢结构加建工程—施工方案南区1号西二、三、五、六层连接平台-----南区2号东二、三、五、六层连接平台-----四台电梯四七、八圆弧外连接平台-------七楼圆弧内连接平台。3：安装前准备工作①．柱脚螺栓，主梁节点预埋件的施工：复核土建基础施工的柱脚定位轴线，埋设地脚螺栓，保证地脚螺栓的定位准确，进行反复校核无误后方能进行混凝土的浇注施工。地脚螺栓露出地面的部分用塑料布进行包裹保护。②．编制安装计划和构件供应计划，组织好施工。③．检查钢构件：钢构件出厂时应具有出厂合格证，安装前按图纸查点复核构件，将构件依照安装顺序运到安装范围内，在不影响安装的条件下，尽量把构件放在安装位置下边，以保证安装的便利。④．标准节的安装流程⑤．安装质量标准项目名称允许偏差垂直度单节柱建筑物总体H／100且≤10mm且H垂直偏差控制且H垂直偏差控制±15MM标高梁面L／1000且≤10mm4．安装施工工艺①．钢柱安装：吊装前首先确定构件吊点位置，确定绑扎方法，吊装时做好防护措施。钢柱起吊后，当柱脚距地脚螺栓约30-40CM时扶正，使柱脚的安装孔对准螺栓，缓慢落钩就位。经过初校待垂直偏差在20MM内，拧紧螺栓，临时固定即可脱钩。12 长江沙河业务综合楼钢结构加建工程—施工方案　　②．钢梁吊装：钢梁吊装在柱子复核完成后进行，钢梁吊装时采用两点对称绑扎起吊就位安装。钢梁起吊后距柱基准面100MM时徐徐慢就位，待钢梁吊装就位后进行对接调整校正，然后固定连接。钢梁吊装时随吊随用经纬仪校正，有偏差随时纠正。5．安装校正①．钢柱校正：钢柱垂直度校正用经纬仪或吊线锤检验，当有偏差时采用千斤顶进行校正，标高校正用千斤顶将底座少许抬高，然后增减垫板厚度，柱脚校正无误后立即紧固地脚螺栓，待钢柱整体校正无误后在柱脚底板下浇注细石混凝土固定。②．钢梁校正：钢梁轴线和垂直度的测量校正，校正采用千斤顶和倒链进行，校正后立即进行固定。6．高强螺栓施工①．高强螺栓在施工前必须有材质证明书（质量保证书）必须在使用前做复试。②．高强螺栓设专人管理妥善保管，不得乱扔乱放，在安装过程中，不得碰伤螺栓及污染脏物，以防扭距系数发生变化。③．高强螺栓要防潮、防腐蚀。④．安装螺栓时应用光头撬棍及冲钉对正上下（或前后）连接板的螺孔，使螺栓能自由投入。⑤．若连接板螺孔的误差较大时应检查分析酌情处理，若属调整螺孔无效或剩下局部螺孔位置不正，可使用电动绞刀或手动绞刀进行打孔。⑥12 长江沙河业务综合楼钢结构加建工程—施工方案．在同一连接面上，高强螺栓应按同一方向投入，高强螺栓安装后应当天终拧完毕。六：质量保证措施我公司坚持“用户是上帝，质量是生命”的质量方针，认真运作GB/T19002-9002质量管理模式，对不同工种及每一道工序都进行质量监督，使施工过程中的材料、半成品、成品质量都在受控状态下，从而使工程质量从根本上得到有效的保证。工艺质量保证措施1．钢结构制作:1.1此结构所选用的钢材必须有出厂合格证及原始资料。1.2选择性能良好，使用功能齐全的加工设备。1.3焊条应具有出厂合格证或材质报告，使用埋弧焊接选用的焊丝及焊剂必须与所用的母材相配套。1.4此钢构件制作完成后需进行除锈，底漆采用喷刷，要求保证油漆的漆膜满足设计要求。1.5所有操作人员必须严格按技术、质量、安全交底内容执行，要求焊接人员必须持证上岗。1.6此钢结构型钢要求焊接的对接焊缝须作超声波探伤试验，检测等级为二级。1.7制定合理的焊接顺序是不可少的，当几种焊缝要施焊时，应先焊收缩变形较大的横缝，而后焊纵向焊缝，或者是先焊对接焊缝而后再焊焊角焊缝。12 长江沙河业务综合楼钢结构加建工程—施工方案1.8焊接型钢的主焊缝应在组装加劲肋板零件之前焊接。主焊缝的焊接顺序应按焊后变形需要考虑其焊接顺序应交错进行。2．钢结构安装：2．1钢结构吊装过程严格执行《GB50205－95钢结构施工及验收规范》及《GB50221－95钢结构工程质量检验评定表标准》2．2开工前必须对基础纵横轴线及水平标高、钢构件外形尺寸、焊接质量进行复验合格后施工。2．3施工前必须进行技术交底。2．4施工时特工种上岗人员必须有劳动局颁发的上岗证书。2．5测量仪器必须经过计量检定为合格的仪器方可使用。2．6施工中坚持三检（自检，互检，专业检）制度，严格工序质量检验。七：安全施工措施1．施工现场设安全工长进行现场安全措施的落实与管理，对现场施工人员、现场机械设备及现场用电进行统一管理。施工前对所有施工人员进行安全技术交底，进行三级安全教育。进入施工现场的人员必须戴安全帽、穿防滑鞋，电工、电气焊工应穿绝缘鞋，高空作业必须系好安全带。2．作业前应对使用的工具、机具、设备进行检查，安全装置齐全有效。12 长江沙河业务综合楼钢结构加建工程—施工方案3．操作面应有可靠的架台，护身，经检查无误，进行操作。构件绑扎方法正确，吊点处应有防滑措施，高处作业使用的工具，材料应放在安全地方，禁止随便放置。4．起吊钢构件时，提升或下降要平稳，避免紧急制动或冲击。专人指挥，信号清楚、响亮、明确，严禁违章操作。构件安装后必须检查其质量，确实安全可靠后方可卸扣。每天工作必须达到安全部位，方可收工。5．施工现场的机电设备、闸箱、电焊机，应有可靠的防雨措施。电器操作必须由专业人员进行，严禁非专业人员操作。电焊机使用严格安全操作规程，一次线不得超过2米，二次线不能破皮裸露。6．安全设施有专人按规定统一设置，其他人不得随意拆动。因工作需要须拆动时，要经过有关人员允许，事后要及时恢复，安全员要认真检查。7．搞好安全用电，所有用电设备的拆除及现场照明均由专业电工担任，使用的电动工具，必须安装漏电保护器。8．重点把好高空作业关，工作期间严禁喝酒及打闹，手持工具应系好安全挂绳，避免直线垂直交叉作业。9．切实搞好防火，各项操作均应按规定正确使用。10．屋面安装时，要布置好安全网，并设置拉栏。11．坚持班前安全会议制度，将当日工作安排及安全注意事项进行交底。12．定期进行安全检查，预防和控制事故的不安全因素。13.起重指挥要果断，指令要简洁明确。12 长江沙河业务综合楼钢结构加建工程—施工方案14.加强现场保卫，注意防火防盗。15.吊装作业范围内设安全警戒线，非操作人员禁止入内。16.所有的安全活动记录及文件要齐全。九.钢结构工程冬雨季施工措施（二）.雨季施工措施1.雨天施工时,宜搭设临时防护棚,雨水不得飘落在炽热的焊缝上.如焊接部位比较潮湿,必须用干布擦净并在焊接前用氧炔焰烤干,保持接缝干燥,没有残留水分。2.吊装时,构件上如有积水,安装前应清除干净,但不得损涂层,高强螺栓接头安装时,构件摩擦面应干净,不能有水珠,更不能雨淋和接触泥土及油污等脏物。3.雨天天气构件不能进行涂刷工作。4.雨天及五级以上大风不能进行屋面保温的施工。5.雨天由于空气比较潮湿,焊条储存应防潮并进行烘烤,同一焊条重复烘烤次数不宜超过两次,并由管理人员及时做好烤记录。6.如遇上大风天气,柱、主梁、支撑等大构件应立即进行校正，位置校正正确后立即进行永久固定,以防止发生单侧失稳.当天安装的构件,应形成空间稳定体系。八．现场文明施工措施：1.进入现场戴好安全帽，高空作业系安全带，安全网按规定支护严密，出入口有防护棚，狭小场地有安全通道。2.电气应设三级控制两级保护（总闸箱、分配箱、开关箱12 长江沙河业务综合楼钢结构加建工程—施工方案、在分配箱、开关箱配匹配的触电保护器），闸箱标准化，线路规范化。3.本工程设置彩色压延板围墙、高度不低于2m，进行现场文明施工管理。现场设有明显的宣传标语和在危险处挂有符合标准的色标。4.现场有平坦干净的通道，不堵塞，不积水，施工废水有排水沟合理排放。5.文明施工不扰民，严格控制施工噪音。广州天晨钢结构工程有限公司2012-12-11二：施工进度安排：1：按照工期要求2012年12月8日开工至2013年1月26日竣工，共计47天，具体进度计划见施工进度计划表。2:现场施工人力资源安排现场吊装工2个班组，安全员1个，吊装工10个，电焊工6个，铆工3.起重工3个，材料转运工5个。12 长江沙河业务综合楼钢结构加建工程—施工方案按照我公司计划安排，请公司务必配合我公司施工所需要的条件。12
