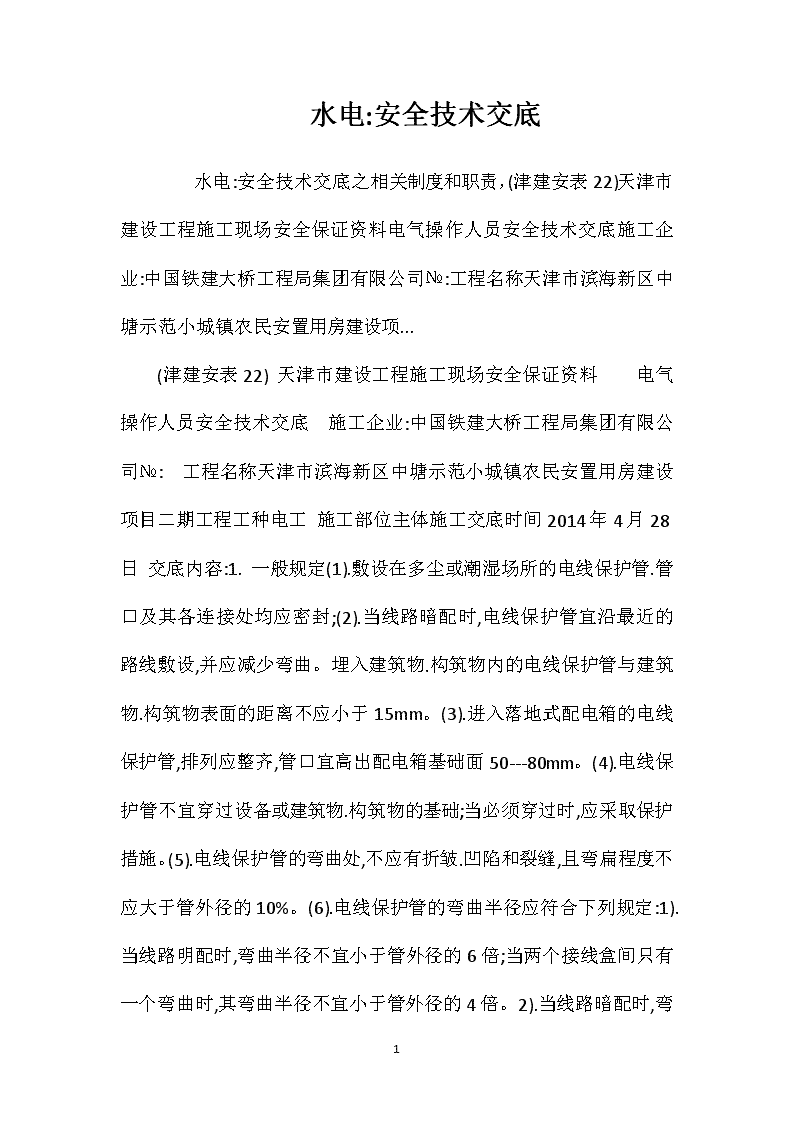

水电安全技术交底

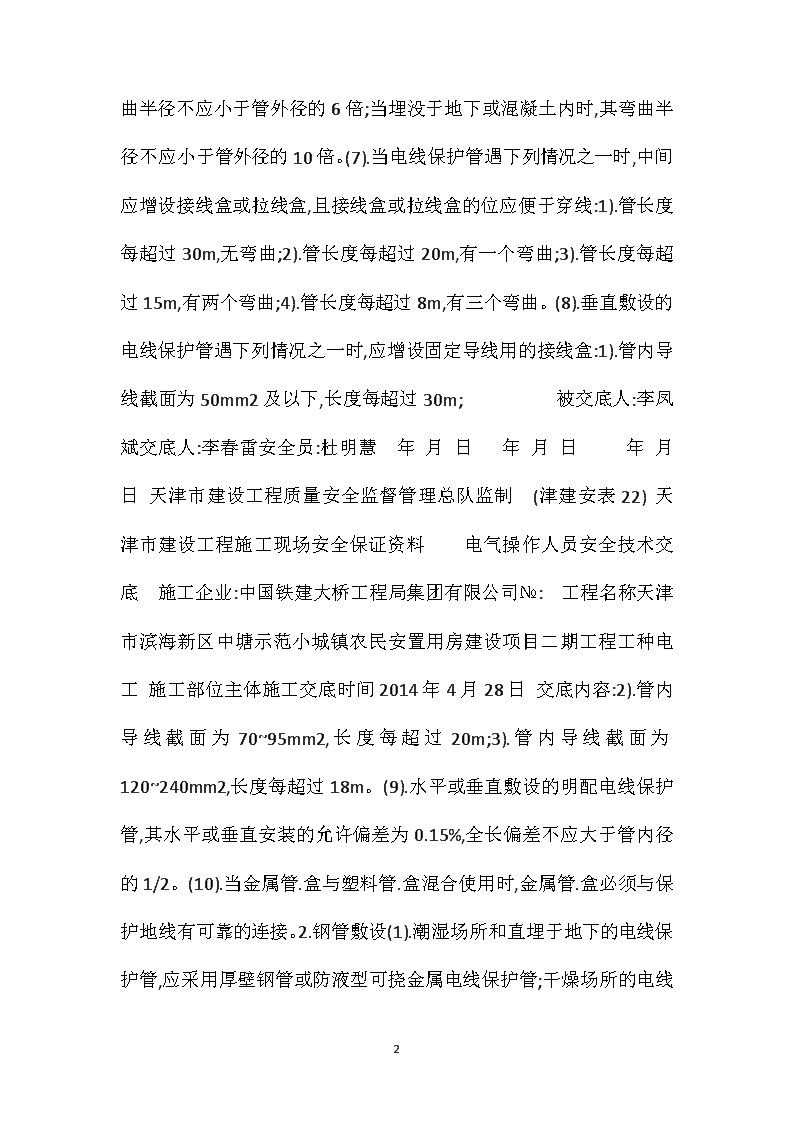

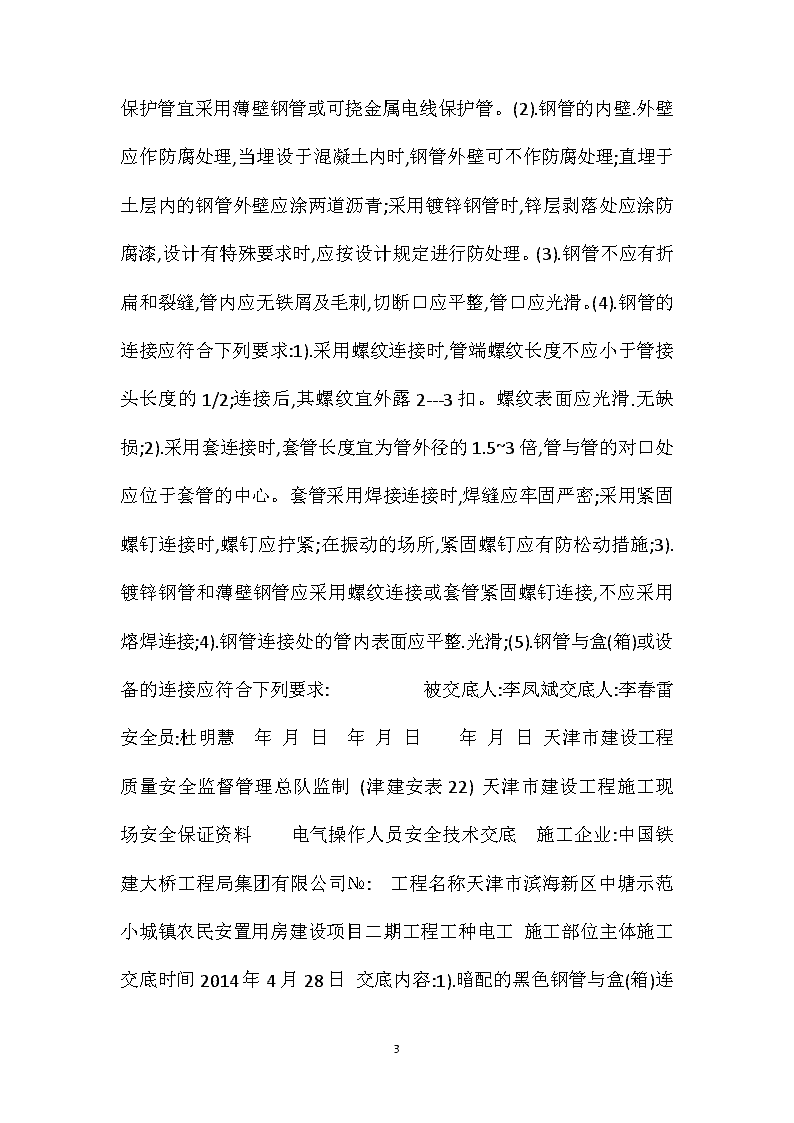

水电:安全技术交底　　水电:安全技术交底之相关制度和职责，(津建安表22)天津市建设工程施工现场安全保证资料电气操作人员安全技术交底施工企业:中国铁建大桥工程局集团有限公司№:工程名称天津市滨海新区中塘示范小城镇农民安置用房建设项...(津建安表22)天津市建设工程施工现场安全保证资料电气操作人员安全技术交底施工企业:中国铁建大桥工程局集团有限公司№:工程名称天津市滨海新区中塘示范小城镇农民安置用房建设项目二期工程工种电工施工部位主体施工交底时间2014年4月28日交底内容:1.一般规定(1).敷设在多尘或潮湿场所的电线保护管.管口及其各连接处均应密封;(2).当线路暗配时,电线保护管宜沿最近的路线敷设,并应减少弯曲。埋入建筑物.构筑物内的电线保护管与建筑物.构筑物表面的距离不应小于15mm。(3).进入落地式配电箱的电线保护管,排列应整齐,管口宜高出配电箱基础面50---80mm。(4).电线保护管不宜穿过设备或建筑物.构筑物的基础;当必须穿过时,应采取保护措施。(5).电线保护管的弯曲处,不应有折皱.凹陷和裂缝,且弯扁程度不应大于管外径的10%。(6).电线保护管的弯曲半径应符合下列规定:1).当线路明配时,弯曲半径不宜小于管外径的6倍;当两个接线盒间只有一个弯曲时,其弯曲半径不宜小于管外径的4倍。2).当线路暗配时,14 弯曲半径不应小于管外径的6倍;当埋没于地下或混凝土内时,其弯曲半径不应小于管外径的10倍。(7).当电线保护管遇下列情况之一时,中间应增设接线盒或拉线盒,且接线盒或拉线盒的位应便于穿线:1).管长度每超过30m,无弯曲;2).管长度每超过20m,有一个弯曲;3).管长度每超过15m,有两个弯曲;4).管长度每超过8m,有三个弯曲。(8).垂直敷设的电线保护管遇下列情况之一时,应增设固定导线用的接线盒:1).管内导线截面为50mm2及以下,长度每超过30m;被交底人:李凤斌交底人:李春雷安全员:杜明慧年月日年月日年月日天津市建设工程质量安全监督管理总队监制(津建安表22)天津市建设工程施工现场安全保证资料电气操作人员安全技术交底施工企业:中国铁建大桥工程局集团有限公司№:工程名称天津市滨海新区中塘示范小城镇农民安置用房建设项目二期工程工种电工施工部位主体施工交底时间2014年4月28日交底内容:2).管内导线截面为70~95mm2,长度每超过20m;3).管内导线截面为120~240mm2,长度每超过18m。(9).水平或垂直敷设的明配电线保护管,其水平或垂直安装的允许偏差为0.15%,全长偏差不应大于管内径的1/2。(10).当金属管.盒与塑料管.盒混合使用时,金属管.盒必须与保护地线有可靠的连接。2.钢管敷设(1).潮湿场所和直埋于地下的电线保护管,应采用厚壁钢管或防液型可挠金属电线保护管;干燥场所的电线14 保护管宜采用薄壁钢管或可挠金属电线保护管。(2).钢管的内壁.外壁应作防腐处理,当埋设于混凝土内时,钢管外壁可不作防腐处理;直埋于土层内的钢管外壁应涂两道沥青;采用镀锌钢管时,锌层剥落处应涂防腐漆,设计有特殊要求时,应按设计规定进行防处理。(3).钢管不应有折扁和裂缝,管内应无铁屑及毛刺,切断口应平整,管口应光滑。(4).钢管的连接应符合下列要求:1).采用螺纹连接时,管端螺纹长度不应小于管接头长度的1/2;连接后,其螺纹宜外露2---3扣。螺纹表面应光滑.无缺损;2).采用套连接时,套管长度宜为管外径的1.5~3倍,管与管的对口处应位于套管的中心。套管采用焊接连接时,焊缝应牢固严密;采用紧固螺钉连接时,螺钉应拧紧;在振动的场所,紧固螺钉应有防松动措施;3).镀锌钢管和薄壁钢管应采用螺纹连接或套管紧固螺钉连接,不应采用熔焊连接;4).钢管连接处的管内表面应平整.光滑;(5).钢管与盒(箱)或设备的连接应符合下列要求:被交底人:李凤斌交底人:李春雷安全员:杜明慧年月日年月日年月日天津市建设工程质量安全监督管理总队监制(津建安表22)天津市建设工程施工现场安全保证资料电气操作人员安全技术交底施工企业:中国铁建大桥工程局集团有限公司№:工程名称天津市滨海新区中塘示范小城镇农民安置用房建设项目二期工程工种电工施工部位主体施工交底时间2014年4月28日交底内容:1).暗配的黑色钢管与盒(箱)14 连接可采用焊接连接,管口宜高出盒(箱)内壁3~5mm,且焊后应补涂防腐漆;明配钢管或暗配的镀锌钢管与盒(箱)连接应采用锁紧螺母或护圈帽固定,用锁紧螺母固定的管端螺纹宜外露锁紧螺母2~3扣;2).当钢管与设备直接连接时,应将钢管敷设到设备的接线盒内;3).当钢管与设备间接连接时,对室内干燥场所,钢管端部宜增设电线保护软管或可挠金属电线保护管后引入设备的接线盒内,且钢管管口应包扎紧密;对室外或室内潮湿场所,钢管端部应增设防水弯头,导线应加套保护软管,经弯成滴水弧状后再引入设备的接线盒;4).与设备连接的钢管管口与地面的距离宜大于200mm。(6).钢管的接地连接应符合下列要求:1).当黑色钢管采用螺纹连接时,连接处的两端应焊接跨接接地线或采用专用接地线卡跨接;2).镀锌钢管或可挠金属电线保护管的跨接接地线宜采用专用接地线卡跨接,不应采用熔焊连接。(7).安装电器的部位应设置接线盒。(8).明配钢管应排列整齐,固定点间距应均匀,钢管管卡间的最大距离应符合下表规定;管卡与终端.弯头中点.电气器具或盒(箱)边缘的距离宜为150~500mm。钢管管卡间的最大距离敷设方式钢管种类钢管直径(mm)15~2025~3240~5065以上管卡间最大距离(m)吊架.支架或沿墙敷设厚壁钢管1.52.02.53.5薄壁钢管1.01.52.0被交底人:李凤斌交底人:李春雷安全员:杜明慧年月日年月日年月日天津市建设工程质量安全监督管理总队监制(14 津建安表22)天津市建设工程施工现场安全保证资料电气操作人员安全技术交底施工企业:中国铁建大桥工程局集团有限公司№:工程名称天津市滨海新区中塘示范小城镇农民安置用房建设项目二期工程工种电工施工部位主体施工交底时间2014年4月28日交底内容:3.金属软管敷设(1).钢管与电气设备.器具间的电线保护管宜采用金属软管或可挠金属电线保护管;金属软管的长度不宜大于2m;(2).金属软管应敷设在不易受机械损伤的干燥场所,且不应直埋于地下或混凝土中。当在潮湿等特殊场所使用金属软管时,应采用带有非金属护套且附配套连接器件的防液型金属软管,其护套应经过阻燃处理;(3).金属软管不应退绞.松散;中间不应有接头;与设备.器具连接时,应采用专用接头;连接处应密封可靠;防液型金属软管的连接处应密封良好;(4).金属软管的安装应符合下列要求:1).弯曲半径不应小于软管外径的6倍;2).固定点间距不应大于1m,管卡与终端.弯头中点的距离宜为300mm;3).嵌入式灯具或类似口器具连接的金属软管,其末端的固定管卡,宜安装在灯具.器具边缘起沿软管长度的1m处。(5).金属软管应可靠接地,且不得作为电气设备的接地导体。被交底人:李凤斌交底人:李春雷安全员:杜明慧年月日年月日年月日天津市建设工程质量安全监督管理总队监制(津建安表22)天津市建设工程施工现场安全保证资料14 电气操作人员安全技术交底施工企业:中国铁建大桥工程局集团有限公司№:工程名称天津市滨海新区中塘示范小城镇农民安置用房建设项目二期工程工种电工施工部位主体施工交底时间2014年4月28日交底内容:电缆桥架布线1.在室内采用电缆桥架布线时,其电缆不应有黄麻或其他易延燃材料外护层;2.在有腐蚀或特别潮湿的场所采用电缆桥架布线时,应根据腐蚀介质的不同采取相应的防护措施,并宜选用塑料护套电缆;3.电缆桥架(托盘)水平安装时的距地高度一般不宜低于2.5m,垂直安装时距地1.8m以下部分应加金属盖板保护,但敷设在电气专用房间(如配电室.电气竖井.技术层等)内时除外;4.电缆桥架水平安装时,宜按荷载曲线选取最佳跨距进行支撑,跨距一般为1.5---3m,垂直敷设时,其固定点间距不宜大于2m;5.几组电缆桥架在同一高度平行安装时,各相邻电缆桥架间应考虑维护.检修距离;6.在电缆桥架上可以无间距敷设电缆,电缆在桥架内横断面的填充率:电力电缆不应大于40%;控制电缆不应大于50%;7.下列不同电压.不同用途的电缆,不宜敷设在同一层桥架上:(1).1KV以上和1KV以下的电缆;(2).同一路径向一级负荷供电的双路电源电缆;(3).应急照明和其他照明的电缆;(4).强电和弱电电缆;8.电缆桥架与各种管道平行或交叉时,其最小净距应符合设计要求;9.电缆桥架不宜安装在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方,否则应采取防腐.隔热措施;被交底人:14 李凤斌交底人:李春雷安全员:杜明慧年月日年月日年月日天津市建设工程质量安全监督管理总队监制(津建安表22)天津市建设工程施工现场安全保证资料电气操作人员安全技术交底施工企业:中国铁建大桥工程局集团有限公司№:工程名称天津市滨海新区中塘示范小城镇农民安置用房建设项目二期工程工种电工施工部位主体施工交底时间2014年4月28日交底内容:10.电缆桥架内的电缆应在下列部位进行固定:(1).垂直敷设时,电缆的上端及每隔1.5~2m处;(2).水平敷设时,电缆的首.尾两端.转弯及每隔5~10m处;11.电缆桥架内的电缆应在首端.尾端.转弯及每隔50m处,设有编号.型号胶及起.止点等标记;12.电缆桥架在穿过防火墙及防火楼板时,应采取防火隔离措施。接地极安装工程1.接地极.接地线应采用镀锌钢材及铜材,要求有材质合格证;2.接地体埋地深度要符合设计要求,无设计要求时,其顶部距地面不小于0.6m;3.接地极一般长度为2.5m,其间距不小于接地极全长的两倍即5m;4.接地极及接地线安装敷设完工后沟内不准回填有杂物及建筑垃圾;5.接地焊接应采用搭接,其焊接长度应满足以下要求:(1).扁钢应为其宽度的两倍(至少三个边焊接);(2).圆钢为其直径的6倍(保证两面焊接);(3).圆钢与扁钢连接时,其焊接长度应不小于圆钢直径的6倍;(4).扁钢与角钢焊接时,除应在其接触面部位两侧焊接外,应焊由扁钢围成的弧形(或直角形)卡子,14 直接由扁钢本身弯成的弧形与钢管焊接。被交底人:李凤斌交底人:李春雷安全员:杜明慧年月日年月日年月日天津市建设工程质量安全监督管理总队监制(津建安表22)天津市建设工程施工现场安全保证资料电气操作人员安全技术交底施工企业:中国铁建大桥工程局集团有限公司№:工程名称天津市滨海新区中塘示范小城镇农民安置用房建设项目二期工程工种电工施工部位主体施工交底时间2014年4月28日交底内容:闭路电视监控系统安装工程1.闭路电视监控系统的工程施工前,应对图纸.现场情况.材料设备的到货情况进行全面了解,并对设备安装说明书的安装方法进行了解,待条件具备时方可施工。在施工中应做好隐蔽工程验收记录,施工时应配合相关专业,如电梯厢内安装摄像机时,随行电缆摄像机用线缆的确认;电梯厢内.墙体上.吊顶上摄像机的安装及预留检修口等工作;2.2.摄像机安装:(1).摄像机宜安装在监视目标附近不易受外界损伤的地方,安装位置不应影响现场设备运行和人员正常活动,安装的高度,室内宜距地面2.5~5m或吊顶下0.2m处,室外应距地面3.5~10m,并不得低于3.5m;(2).摄像机安装前应按下列要求进行检查:将摄像机逐个通电进行检测和粗调,在摄像机处于正常工状态后,方可安装;检云台的不平.垂直转动角度,并根据设计要求定准云台转动起点方向;检查摄像机防护罩的雨刷动作;检查摄像机在防护罩内紧固情况;14 检查摄像机座与支架或云台的安装尺寸;(3).在搬动.架设摄像机过程中,不得打开镜头盖;(4).从摄像机引出的电缆宜留1m的余量,不得影响摄像机的转动,摄像机的电缆和电源线均应固定,并不得用插头承受电缆的自重;(5).先对摄像机进行初步安装,经通电试看.细调,检查各项功能,观察监视区域的覆盖范围和图像质量,符合要求后方可固定;被交底人:李凤斌交底人:李春雷安全员:杜明慧年月日年月日年月日天津市建设工程质量安全监督管理总队监制(津建安表22)天津市建设工程施工现场安全保证资料电气操作人员安全技术交底施工企业:中国铁建大桥工程局集团有限公司№:工程名称天津市滨海新区中塘示范小城镇农民安置用房建设项目二期工程工种电工施工部位主体施工交底时间2014年4月28日交底内容:(6).解码箱通常安装在现场摄像机附近,可安装在吊顶内,但要预留检修口,室外安装时要具有良好的密闭防水性能。3.控制室设备安装:(1).机架安装应符合下列规定:机架的底座应与地面固定;机架安装应坚直平稳,垂直偏差不得超过0.1%;几个机架并排在一起,面板应在同一平面上并与基准线平行,前后偏差不得大于3mm;两个机架中间缝隙不得大于3mm。对于相互有一定间隔而排成一列的设备,其面板前后偏差不得大于5mm;机架内的设备.部件的安装,应在机架定位完毕并加固后进行,安装在机架内的设备应牢固.端正;机架上的固定螺丝.14 垫片和弹簧垫圈均应按要求紧固不得遗漏;(2).控制台安装应符合下列规定:控制台位置应符合设计要求;控制台应安放竖直,台面水平;附件完整,无损伤,螺丝紧固,台面整洁无划痕;台内接插件和设备接触应可靠,安装应牢固;内部接线应符合设计要求,无扭曲脱落现象;(3).监控室内,电缆的敷设应符合下列要求:采用地槽或墙槽时,电缆应从机架.控制台底部引入,线路应理直,按次序放入槽内;拐弯处应符合电缆曲率半径要求,线离开机架和控制台时,应在距起弯点10mm处成捆绑,根据线路的数量应每隔100~200mm捆绑一次,当为活动地板时,线路在地板下可灵活布放,并应理直,线路两端应留适度余量,并标示明显的永久性标记;(4).监视器的安装应符合下列要求:监视器可装设在固定的机架或台上,监视器的安装位置应使屏幕不受外来光直射,当不可避免时,应加遮光罩遮挡;监视器的外部可调节部分,应暴露在便于操作的位置,并可加保护盖;4.线路敷设:电缆的敷设应符合下列要求:电缆的弯曲半径应大于电缆直径的15倍;电源线宜与信号线.控制线分开敷设;根据设计图上各段线路的长度来选配电缆,避免电缆接续,当必须中途接续时应采用专用接插件。被交底人:李凤斌交底人:李春雷安全员:杜明慧年月日年月日年月日天津市建设工程质量安全监督管理总队监制(津建安表22)天津市建设工程施工现场安全保证资料电气操作人员安全技术交底施工企业:14 中国铁建大桥工程局集团有限公司№:工程名称天津市滨海新区中塘示范小城镇农民安置用房建设项目二期工程工种电工施工部位主体施工交底时间2014年4月28日交底内容:5.供电与接地(1).系统的供电电源应采用220V.50Hz的单相交流电源,并应配置专门的配电回路,当电压波动超出+5%~-10%范围时,应设稳压电源装置,稳压装置的标称功率不得小于系统使用功率的1.5倍;(2).摄像机宜由监控室集中统一供电;远端摄像机也可就近供电,但必须设置专用电源开关.熔断器和稳压等保护装置;(3).系统的接地,宜采用一点接地方式,接地母线应采用铜质线,接地线不得与强电的零线相接;(4).系统采用专用接地装置时,其接地电阻不得大于4Omega;;采用综合接地网时,其接地电阻不得大于1Omega;。火灾自动报警系统1.火灾自动报警系统的布管.布线应符合电气安装规范要求;2.火灾探测器的安装位置,应符合下列规定:(1).探测器至墙壁.梁边的水平距离,不应小于0.5m;(2).探测器周围0.5m内,不得有遮挡物;(3).探测器至空调送风口边的水平距离,不应小于1.5m;(4).在宽度小于3m的内走道顶棚上设置探测器时,宜居中布置,感温探测器的安装间距,不应超过10m;感烟探测器的安装间距,不应超过15m,探测器距端墙的距离,不应大于探测器安装间距的一半;(5).探测器宜水平安装,当必须倾斜安装时,倾斜角不应大于450;(6).探测器的主底座应固定牢靠,其导线连接必须可靠;(7).探测器确认灯,14 应面向便于人员观察的主要入口方向;(8).探测器在即将调试时方可安装,在安装前应妥善保管,并应采取防尘.防潮.防腐蚀措施。2.火灾自动报警系统的调试,调试负责人必须由有资格的专业技术人员担任,所有参加人员应职责明确,并应按照调程序工作,应先分别对探测器.区域报警控制器.集中报警控制器.火灾警报装置和消防控制设备等逐个进行单机通电检查,正常后方可进行系统调试,并填写调试报告;4.火灾自动报警系统竣工验收,应在公安消防监督机构监督下,由建设主管单位主持,设计.施工.调试等单位参加,共同进行。被交底人:李凤斌交底人:李春雷安全员:杜明慧年月日年月日年月日天津市建设工程质量安全监督管理总队监制(津建安表22)天津市建设工程施工现场安全保证资料电气操作人员安全技术交底施工企业:中国铁建大桥工程局集团有限公司№:工程名称天津市滨海新区中塘示范小城镇农民安置用房建设项目二期工程工种电工施工部位主体施工交底时间2014年4月28日交底内容:1.预埋管.盒:A.电线管的选择应符合设计规范的要求;A.管路的弯曲处不许有折皱.凹穴和裂缝等现象,弯角程度不应大于管外径的10%,弯曲半径不应小于管外径的6倍,埋设地下时应不小于10倍;C.钢管接头两端应焊跨接线,小于DN25采用phi;6钢筋,大于DN25采用phi;8钢筋;D.塑料管的连接采用插入法或套接法连接,连接处应用胶合剂粘接,接口处必须牢固.14 密封;E.线管与接线盒.灯头盒.开关盒均宜使用与之配套制品;F.预埋地下的钢管应进行防腐处理。2.配电箱:A.配电箱应符合设计要求,其内部元件的质量应符合国家标准,且须有合格证;B.配电箱安装位置正确,且随墙体一起砌筑就位,与墙体接触部分应进行防腐处理,宽度大于30Cm的洞口应设过梁;C.箱体的垂直度,箱体高在50Cm以下允许偏差为1.5mm,箱体高度在50Cm以上允许偏差3mm。3.配线:A.工程所用导线的规格应符合设计要求,导线的绝缘强度必须符合规范规定;B.管内所穿导线的总面积(包括导线外皮)不应超过管截面积的40%,导线不准在管内接头,不能有扭结;C.导线在盒.箱内应有一定预留长度,其长度应为盒.箱周长的1/2;4.电气安装:A.灯具配件齐全,无机械损伤.变形.灯罩破裂等现象;被交底人:李凤斌交底人:李春雷安全员:杜明慧年月日年月日年月日天津市建设工程质量安全监督管理总队监制(津建安表22)天津市建设工程施工现场安全保证资料电气操作人员安全技术交底施工企业:中国铁建大桥工程局集团有限公司№:工程名称天津市滨海新区中塘示范小城镇农民安置用房建设项目二期工程工种电工施工部位主体施工交底时间2014年4月28日交底内容:B.灯头线与灯具接线端子连接时,应挂锡;C.日光灯应有电器容器,两条吊链应平行,电源线与吊链应编在一起,不缺少螺丝;D.开关断火线,一般向上为开.向下为关;E.14 开关安装应符合设计要求,垂直度偏差不大于0.5mm,平行度不大于2mm;F.插座接线牢固,且应符合下列要求:a.单相两孔插座,面对插座左边接零线,右边接相线;b.单相三孔和三相四孔的接地接零应在上方。(5).进户线:进户线的规格及位置应符合设计要求,采用金属架时,应做防腐处理,且必须设计防水弯头。被交底人:李凤斌交底人:李春雷安全员:杜明慧年月日年月日年月日天津市建设工程质量安全监督管理总队监制成本会计岗位职责会计岗位责任制备用金管理制度差旅费报销规定差旅费报销制度收银员岗位职责【水电:安全技术交底】14
