安徽省水利水电工程施工质量评定表

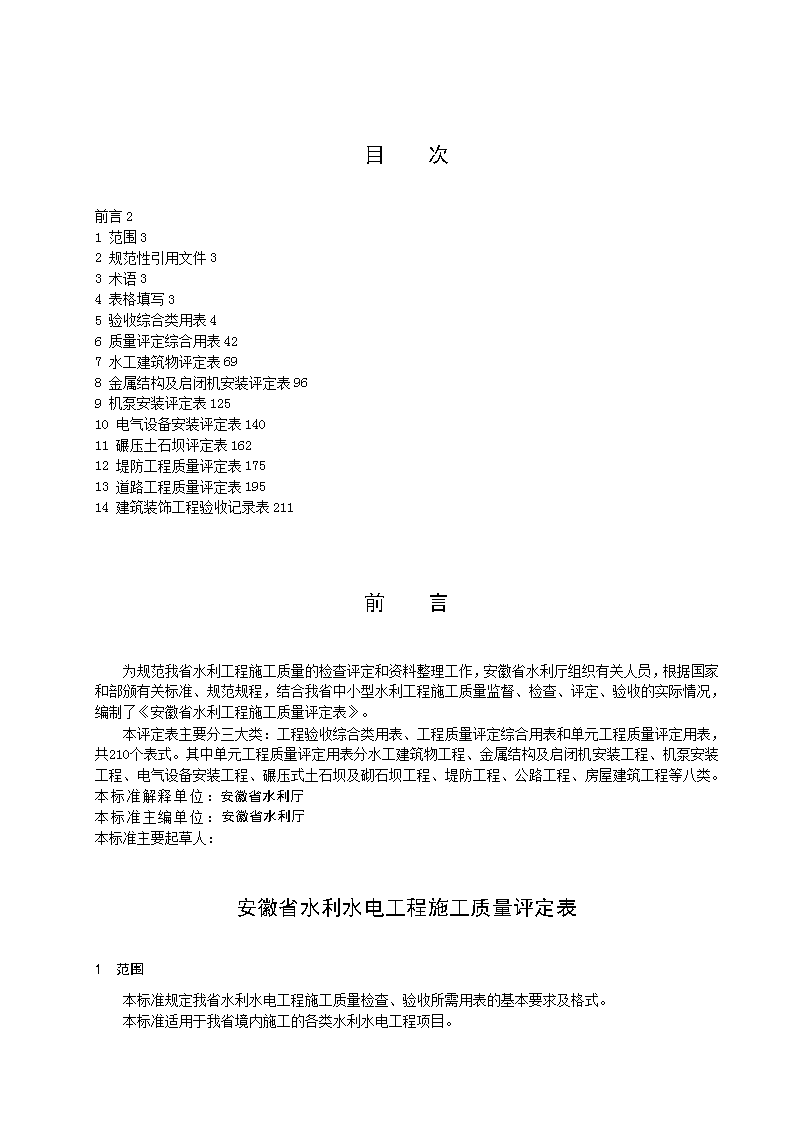

安徽省质量技术监督局发布2003-××-××实施2003-××-××发布安徽省水利水电工程施工质量评定表DB××/T××××—××××DB××/×××-2003DB××安徽省地方标准ICS×××A备案号：×××-××× 目次前言21范围32规范性引用文件33术语34表格填写35验收综合类用表46质量评定综合用表427水工建筑物评定表698金属结构及启闭机安装评定表969机泵安装评定表12510电气设备安装评定表14011碾压土石坝评定表16212堤防工程质量评定表17513道路工程质量评定表19514建筑装饰工程验收记录表211前言为规范我省水利工程施工质量的检查评定和资料整理工作，安徽省水利厅组织有关人员，根据国家和部颁有关标准、规范规程，结合我省中小型水利工程施工质量监督、检查、评定、验收的实际情况，编制了《安徽省水利工程施工质量评定表》。本评定表主要分三大类：工程验收综合类用表、工程质量评定综合用表和单元工程质量评定用表，共210个表式。其中单元工程质量评定用表分水工建筑物工程、金属结构及启闭机安装工程、机泵安装工程、电气设备安装工程、碾压式土石坝及砌石坝工程、堤防工程、公路工程、房屋建筑工程等八类。本标准解释单位：安徽省水利厅本标准主编单位：安徽省水利厅本标准主要起草人：安徽省水利水电工程施工质量评定表1　范围本标准规定我省水利水电工程施工质量检查、验收所需用表的基本要求及格式。本标准适用于我省境内施工的各类水利水电工程项目。 1　规范性引用文件下列标准所包含的条文，通过在本标准中引用而构成本标准的条文，本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准的最新版本的可能性。《水利水电基本建设工程单元工程质量评定标准》（SDJ249—88、SL38—92）《水利水电工程施工质量检验评定表》（部建设司95年颁）《水利水电工程施工质量评定规程》（SL176—96）《水利水电建设工程验收规程》（SL223—1999）《堤防工程施工质量评定与验收规程》（SL239—1999）《公路工程质量检验评定标准》（JTJ071—98）《建筑工程施工质量验收统一标准》（GB50300—2001）《砼强度检验评定标准》（GBJ107—87）以及相关的施工规程、规范等。2　术语2.1　单元（单项）工程指分部工程中由几个工种施工完成的最小综合体，是日常质量考核的基本单位。2.2　分部工程指在一个建筑物内能组合发挥一种功能的建筑安装工程，是组成单位工程的各个部分。2.3　单位工程指具有独立发挥作用或独立施工条件的建筑物。2.4　质量评定依据国家和水利水电行业的有关法律、法规、技术标准、设计文件和合同中的规定对于水利水电工程的安全、适用、经济、美观等特性进行评定。2.5　观感质量评定依据国家和水利水电行业的有关法律、法规、技术标准、设计文件和合同中的规定对于水利水电工程的对水利水电工程的外观进行评定。3　表格填写3.1　填写程序每道工序每部位结束后应由班组自检人员及时填写工序质量检验记录表。每个单元结束后班组自检人员应将检测记录汇总上报项目部专职质检员，进行复检，并填写单元工程质量评定表，评定其质量等级。职能部门终检人员，应及时对单元质量等级进行核定。3.2　填写要求《评定表》应使用蓝色或黑色墨水钢笔填写，不得用易褪色的圆珠笔、铅笔填写，也不得用打印的方式填写表格代替实际的评定填表。表格中主要检查项目、一般检查项目及保证项目应该用文字描述清楚，能量化的应尽量量化，不能用简单的符合要求、基本符合要求或按原要求照抄，符合设计要求时应填写设计值，符合规范要求则应注明规范的要求。允许偏差项目或一般（主要）检测项目应数据化，并按检查记录表换算或实际偏差填入表中。表中的设计值填写与允许偏差相关的数值，如：0.1间距时，应填写间隔的设计值，当一个单元实测数据较多时，可填写实测组数，实测值范围、平均值；合格点数，但在检测记录表中必须有备查数据。表格中凡有单位名称地方，应加盖该单位在现场设置机构的公章，应签字的人员必须按身份证上的姓名签字，不得由他人代为签名或用私章代替。 1　验收综合类用表验收综合类用表综验1-1　　质量监督书综验1-2　　工程质量监督通知综验1-3　　监督程序综验1-4　　监督抽查表综验1-5　　重要隐蔽工程或工程关键部位联合检查验收签证综验1-6　　分部工程验收签证综验1-7　　阶段验收鉴定书综验1-8　　单位工程验收鉴定书综验1-9　　竣工验收鉴定书综验1-10　水利水电工程质量评定报告AHSL－2002综验1－1 安徽省水利水电工程质量监督书安徽省水利工程质量监督中心站 工程质量监督书工程名称：项目法人单位：（印章）负责人：监督单位：（印章）负责人：年月日 工程名称建设地点项目主管单位项目法人单位建设单位领导质量责任人质量机构负责人监理单位名　　称资质等级总监理工程师职称总监证设计单位名　　称资质等级项目负责人职　　称施工单位名　　称资质等级法人代表职称项目经理等级、职称技术负责人职称初步设计批准机关、时间、文号主要工程内容及建设规模 总工程量其中土方砼方石方计划工期开工时间竣工时间总投资万元建安工作量万元工程质量目　　标合格（优良）质　量监督员组　长职　称成　员职　称监督费用总额元分年交付额年元年元年元所属监督站帐户名称开户行帐　号备　　注 几点要求一、工程建设参建单位应认真落实项目法人负责、监理单位控制、施工单位保证和政府监督相结合的质量管理体系。二、质量监督站分施工准备、施工过程、工程验收等阶段进行监督抽查，按监管程序明确到位点，定期或不定期的监督检查。三、请项目法人在工程进行到以下阶段时，提前通知我站，以便根据情况及时到位（其它检查无确定日期）。1、施工图交底会；2、基坑开挖及基础验收；3、重要隐蔽工程和工程关键部位联合检查验收；4、质监站明确的到位点；5、工程质量事故或其它有关质量的重要问题；6、重要分部工程验收，阶段验收，单位工程验收及竣工验收（包括竣工初验）。7、施工质量等级核定。四、办理质量监督手续，项目法人单位应提供质量监督单位以下资料：工程项目审批文件、设计图纸、项目法人单位与监理、设计、施工等单位签定的合同文件副本。五、此监督书一式三份。 AHSL－2002综验1－2工程质量监督通知（）水质监字（）第（）号：根据《安徽省水利水电工程质量监督实施细则》的规定，你单位建设的工程，应接受我站质量监督。请接到通知后，携带单位介绍信及工程项目审批文件、设计图纸、项目法人与监理、设计、施工单位签定的合同副本到我站办理质量监督手续。特此通知监督站：（盖章）年月日联系人：联系：地址：邮编： AHSL－2002综验1-3安徽省水利工程质量监督程序为规范我省水利工程质量监督工作，提高质量监督管理水平，根据国务院《建设工程质量管理条例》、水利部《水利工程质量管理规定》、《水利工程质量监督规定》和《安徽省水利工程质量监督实施细则》等有关规定，针对省内水利工程建设实际情况，现制定安徽省水利工程质量监督程序。一、办理质量监督手续项目法人应在工程开工前，到质量监督机构办理质量监督手续，签订《水利工程质量监督书》；未及时办理质量监督手续的，质监机构应向项目法人单位签发《工程质量监督通知》，限期办理。质量监督站应针对工程实际情况，确定以项目质量监督站（组）或明确质量监督员的形式，对工程项目进行质量监督。二、提出质量监督计划1．熟悉工程资料质量监督人员接受工程项目质量监督任务后，应尽快熟悉该工程项目的设计文件和有关质量技术标准，以便在实施质量监督过程中把握重点。2．了解工程参建基本单位情况质量监督人员应及时了解项目法人的质量管理体系，监理单位的质量控制体系，设计单位、施工单位的质量保证体系，重点是监理、施工单位的现场机构、质量责任人、技术力量、施工装备等能否满足合同规定和施工实际需要。 3．提出质量监督计划质量监督一般应包括以下内容：监督依据、监督职责，工程项目划分与质量评定，对项目法人单位、设计单位和监理单位的质量监督要求，对施工单位的质量监督要求，施工准备工作质量监督要求，施工过程质量监督要求，工程验收的质量监督要求等，明确质量监督的到位点。质量监督站应在主体工程开工前，针对工程项目提出具体的质量监督计划。三、施工准备工作质量监督要求质量监督站在主体工程开工前，组织有关单位进行施工准备工作质量监督检查，时间安排可以结合技术交底或基础验收进行，具体内容如下：1．检查项目法人单位的质量管理体系、监理单位的质量控制体系和施工单位的质量保证体系，重点是总监理工程师、项目经理、技术负责人和终检工程师的到位情况。2．检查监理单位的质量控制细则、施工单位的质量管理制度是否有针对性，施工单位的“三检制”落实情况，联合检查验收小组的组成等。3．检查施工组织设计是否经施工企业技术负责人批准，其方案能否保证施工质量，单项工程施工技术方案的报验手续是否完备。4．检查工程所用建筑原材料的检验情况、砼配合比、砼拌和计量系统、工地试验室，以及监理单位的平行检验手段、见证取样的方案等。5．采用新工艺、新技术的工艺试验情况、报验情况。6．工程项目划分是否明确。7．工程所用规程、规范、标准、表格、施工原始记录等是否具备。8．创优工程项目的创优计划是否制定。 四、施工过程质量监督要求施工过程中，施工单位应实行“三检制”，监理工程师按工序、单元检查验收工程质量，上一道工序不合格不得进入下一道工序，重要隐蔽工程、工程关键部位联合检查验收，质量监督单位按到位点定期或不定期进行监督抽查。监督检查验收的依据是国家、水利部有关建设法规、技术标准和工程设计文件，涉及工民建、交通工程的按国标或行业标准执行。各类工程的质量监督到位点应根据各工程的具体情况确定，主要应包括：基础处理工程、主体工程基础开挖等重要隐蔽工程验收，砼主体工程和工程关键部位的监督抽查，砼结构工程土方回填前的验收，土方回填过程中的监督抽查，预制梁、构件吊装前的检查验收，闸门和启闭机出厂前的检查验收，泵站、水电站工程的机组启动验收，水工建筑物上部房建的结构验收、防水工程验收，主要分部工程验收，外观评定，水下部分阶段验收（包括通水前、截流前、蓄水前），单位工程验收等。质量监督检查的重点是各参建单位的质量行为和质量体系运行情况，涉及结构、运行安全的隐蔽工程、伸缩缝止水，防洪闸门，穿堤建筑物土方回填等工程实体质量，强制性条文的执行情况，以及工程质量评定程序等。对工程中发现的质量缺陷或有质量疑问的部位，必要时委托有资质的检测单位进行检测，以确定其对工程质量的影响。五、工程验收的质量监督要求 质量监督站参加重要隐蔽工程和工程关键部位（主要单元工程）联合检查验收，主要分部工程验收，阶段验收，单位工程验收，工程项目验收等。质量监督站在验收过程中重点核查现场工程实物、质量资料和施工原始记录等，核定单位工程质量等级。工程外观质量评定前，应有针对性地制定外观质量评定办法和标准。优良等级工程的水工结构和房建部分外观质量均应达优良等级。根据有关规程、规范和标准，对涉及结构安全的部位，应进行见证取样，对基础处理、止水材料、闸门焊缝、预应力梁板的张拉、机电安装等工程，以及堤防工程竣工验收前，项目法人单位应委托有资质的检测单位进行质量检测。检查验收程序不完备、质量评定和检测资料不全、主要结构部位有质量缺陷、违反强制性条文的工程项目不得评为优良等级工程，实行质量缺陷备案及检查验收处理制度。六、提供工程质量评定报告质量监督站应根据施工单位的自评资料、监理单位的评定、检测资料、质量监督站的监督抽查资料，以及工程实体质量，核定工程质量等级。并工程竣工验收前提交工程质量评定报告，向工程竣工验收委员会提出工程质量等级的建议。工程质量评定报告应内容详实、数据准确，报告封面应列出编写人、审核人和批准人，并加盖公章。AHSL-2002 水利工程质量监督抽查记录表综验1-4工程名称质量监督单位项目法人单位设计单位监理单位施工单位质量监督抽查内容：存在主要问题：处理意见：处理结果反馈：监督抽查记录人：时间：AHSL-2002重要隐蔽工程或工程关键部位验收签证综验1-5 单位工程名称分部工程名称重要隐蔽工程或工程关键部位　名　称施工单位验收日期工程（或部位）完成情况及施工单位自评质量　等　级监理复核意见验收结论：隐蔽工程内容，质量情况，质量问题处理意见，核查质量评定等级项目法人单位监理单位设计单位施工单位监督单位 分部工程验收签证单位工程名称：溢洪道加固工程分部工程名称：陡坡段　　年月日 开完工日期：本分部工程自2021年4月27日开工至2021年6月15日完工主要工程量：土方开挖：10%水泥土基础处理：M7.5浆砌石挡土墙：C20混凝土基础：C20钢筋混凝土底板：干砌石护坡：碎石垫层：C10混凝土压顶：工作内容及施工经过：质量事故及缺陷处理：无主要工程质量指标（主要设计指标，施工单位自检统计结果，监理单位抽查统计结果）：设计要求质量评定（单元工程、主要单元工程个数和优良品率，分部工程质量等级）：本分部工程共10个单元工程，其中主要单元工程1个，主要单元工程为优良等级，其他9个单元工程为合格等级，分部工程质量等级为合格等级存在问题及处理意见： 验收结论：保留意见：保留意见人签字：参验单位（全称）项目法人：滁州市焦涧水库除险加固工程建设管理局监理单位：滁州水苑建设监理设计单位：滁州市水利勘测设计院施工单位：安徽水安建设发展股份运行管理单位：天长市水利局焦涧水库管理所 存在问题处理记录（实施单位处理情况、验收单位和日期）：附件目录： 分部工程验收组成员签字姓　名单　　　位职务或职称签　　字SL223－1999综验1-7 水利水电建设工程　　　　　　工程　　阶段验收鉴定书　　年　月　日　　　　　　　工程　阶段验收委员会 工程阶段验收鉴定书前言一工程简介二阶段验收的项目、范围和内容三与在建和续建工程的关系四工程质量鉴定五工程阶段验收后度汛方案及超标准的洪水预防措施 六对工程建设和运行管理的意见七存在问题及处理意见八结论 九阶段验收委员会委员签字姓　名单位（全称）职务和职称签　　字备注主任委员副主任委员副主任委员委　　员委　　员委　　员委　　员委　　员委　　员委　　员委　　员委　　员委　　员委　　员十附件SL223－1999综验1-8 水利水电建设工程　　　　　　　　工程　　单位工程验收鉴定书年月　日　　　　　　　　　　单位工程验收委员会 　　　工程　　　　　单位工程验收鉴定书验收主持单位：项目法人：设计单位：施工单位：监理单位：质量监督单位：运行管理单位：验收日期：　年　月　日至　年　月　日验收地点： 　　　　　　　单位工程验收鉴定书前言一工程概况二合同执行情况三工程质量评定四建设征地补偿及移民安置五存在的主要问题及处理意见 六对工程运行管理的建议七验收结论 八　验收委员会委员签字表姓　名单位（全称）职务和职称签　字备　注主任委员副主任委员副主任委员委　　员委　　员委　　员委　　员委　　员委　　员委　　员委　　员委　　员委　　员委　　员委　　员委　　员九　被验收单位代表签字 姓　名单位（全称）职务和职称签　　字备　注项目法人：监理单位：设计单位：施工单位：运行管理单位：十　附件SL223－1999综验1－9 水利水电建设工程　　　　　　　工程竣工验收鉴定书年月　　日　　　　　　　工程竣工验收委员会水利水电建设工程 　　　　　　　　　工程竣工验收鉴定书验收主持单位：项目法人单位：监理单位：设计单位：施工单位：运行管理单位；质量监督单位：竣工验收日期：年月日至年月日竣工验收地点： 　　　工程竣工验收鉴定书前言一工程概况二概算执行情况及分析三阶段验收、单位工程验收及工程移交情况四工程初期运行及工程效益五工程质量评定 六存在的主要问题及处理意见七验收结论八验收委员会签字表九被验单位代表签字表十附件SL223－1999 综验1－10水利水电工程质量评定报告工程名称：质量监督单位：编写人：　　　　　　校核人：　　　　　　批准人：　　　　　　年　月　日 工程名称建设地点工程规模所在河流开工日期完工日期建设单位监理单位设计单位施工单位工程设计及批复情况(简述工程主要指标、效益及主管部门的批复文件) 质量监督情况（简述人员的配备、办法及手段） 质量数据分析：按批准的项目划分进行单元、分部、单位、工程项目质量统计分析对原材料、中间产品质量检验结果进行统计分析，包括施工自检、监理抽检、监督抽查、过程委托检测、见证取样、竣工检测等。 质量事故及处理情况：遗留问题的说明： 报告附件目录：工程质量评定意见：监督单位：年　月　日1　质量评定综合用表 质量评定综合用表综评2-1工程项目施工质量评定表综评2-2单位工程质量评定表综评2-3分部工程质量评定表综评2-4单位工程施工质量检测资料核查表综评2-5水工建筑物外观质量评定表综评2-5-1水工建筑物外观质量综合评定表综评2-6外观质量评定检测记录表综评2-7单位工程观感质量检查记录表综评2-8堤防工程外观质量评定表㎏综评2-9堤防单位工程外观尺寸质量检查表综评2-10混凝土拌和物质量评定表综评2-11砂浆拌合物质量评定表综评2-12混凝土试块强度评定表综评2-13混凝土预制构件制作质量评定表综评2-14-1压力钢管制作质量评定表综评2-14-2一、二类焊缝内部焊接、表面清除及局部凹坑焊补质量评定表综评2-15-1闸门埋件加工质量评定表综评2-15-2闸门埋件防腐蚀表面处理、涂料涂装及金属喷镀质量评定表综评2-16闸门门体制造工程质量评定表综评2-16-1平面闸门门叶制造质量评定表综评2-16-2平面闸门对口错位及金属喷镀质量评定表综评2-16-3闸门一、二类焊缝焊接、表面清除及局部凹坑焊补质量评定表综评2-16-4焊缝外观质量评定表综评2-16-5闸门防腐蚀表面处理及涂料涂装质量评定表水利水电工程工程项目施工质量评定表建管监2000-17工程项目名称项目法人工程等级勘测设计单位建设地点监理单位主要工程量施工单位开工、竣工日期年月日至年月日评定日期年月日序号单位工程名称单元工程质量统计分部工程质量统计单位工程质量等级备注个数（个）其中优良(个)优良率（%）个数（个）其中优良(个)优良率（%）1加△ 者为主要建筑物单位工程2345678910单元工程、分部工程合计评定结果本项目有单位工程个，质量全部合格。其中优良单位工程个，优良率%，主要建筑物单位工程优良率%。监理单位意见项目法人意见质量监督机构核定意见工程项目质量等级总监理工程师（签名并盖公章）工程项目质量等级法定代表人（签名并盖公章）工程项目质量等级项目监督负责人（签名并盖公章）水利水电工程建管监2000-17单位工程质量评定表综评2-2工程项目名称施工单位单位工程名称施工日期自年月日至年月日单位工程量评定日期年月日序号分部工程名称质量等级序号分部工程名称质量等级合格优良合格优良1829310411 512613714分部工程共个，其中优良个，优良率%，主要分部工程优良率%原材料质量中间产品质量金属结构、启闭机制造质量机电产品制造质量外观质量施工质量检验资料质量事故情况施工单位自评等级评定人（签名）：项目经理（签名并盖公章）监理单位复核等级复核人（签名）：总监理工程师（签名并盖公章）质量监督机构核定等级核定人（签名）：项目监督负责人(签名并盖公章)水利水电工程分部工程质量评定表单位工程名称六安市裕安区城东湖蓄洪区保庄圩工程Ⅵ标施工单位阜阳市水利建筑安装工程公司分部工程名称老堤加固工程施工日期2004年12月30日至2005年5月11日分部工程量评定日期年月日项次单元工程名称工程量单元工程个数合格个数优良个数备注1老堤加固0+000~0+300段2老堤加固0+300~0+600段3老堤加固0+600~0+900段4老堤加固0+900~1+200段5老堤加固1+200~1+500段 6老堤加固1+500~1+856段合计优良率%主要(重要、关键)单元工程施工单位自评意见监理单位复核意见本分部工程的单元工程质量全部合格。优良单元工程为%，主要单元工程、重要隐蔽工程及工程关键部位单元工程质量。施工中发生过质量事故。原材料质量，金属结构、启闭机质量，机电产品质量。中间产品质量　。分部工程质量等级：质检部门评定人（签名）项目经理或经理代表（签名并盖公章）复核意见：分部工程质量等级：监理工程师（签名）总监或总监代表（签名并盖公章）质量监督机构核定(大型水利枢纽主体建筑物的分部工程)核定意见：核定等级：核定人（签名）项目监督负责人（签名并盖公章）水利水电工程建管监2000-17单位工程施工质量检测资料核查表综评2-4单位工程名称施工单位核定日期年月日项次项　　　　　　目份数所存卷号核查情况1原材料水泥出厂试验报告、水泥复验报告2钢材出厂合格证、钢材复验报告3外加剂出厂合格证及对比试验4防水、止水材料出厂合格证、复验报告5土工合成材料出厂合格证6砂、石骨料、块石、砖试验报告7装饰材料出厂合格证、复验报告8其它原材料出厂合格证9混凝土配合比试验报告 中间产品10混凝土拌和物检查记录11混凝土试件统计12砂浆拌和物及试件统计13混凝土预制件（块）检验记录14金属结构及启闭机拦污栅出厂合格证及有关技术文件15闸门出厂合格证及有关技术文件16启闭机出厂合格证及有关技术文件17压力钢管出厂合格证及有关技术文件18闸门、拦污栅安装测量记录19压力钢管安装测量记录20启闭机安装测量记录21焊接记录及探伤报告22焊工资格证明材料（复印件）23运行试验记录24机电设备产品出厂合格证、安装说明书及有关文件25重大设备质量缺陷处理资料26机组安装测量记录27变电设备安装测量记录水利水电工程单位工程施工质量检测资料核查表续表2-428机电设备电气设备安装测量记录29焊缝探伤报告及焊工资格证明30机组调试及试验记录31水力机械辅助设备试验记录32电气设备试验记录33变电电气设备检测试验报告34管道试验记录35试运行记录36施工原始记录混凝土浇筑记录37基础降水记录38基础处理工程施工记录39土方回填检查试验记录40施工工艺试验41其它重要施工记录42开仓证 43重要隐蔽工程验收签证44综合资料质量事故调查及处理报告45质量缺陷处理检查记录46工序、单元工程质量评定表47分部工程、单位工程评定表48结构验收检查记录49见证取样、过程委托检测、竣工检测报告50工程施工期、试运行期观测资料施工单位自查意见监理单位复查意见自查：填表人（签名）：质检部门负责人（签名并盖公章）复查：监理工程师（签名）：监理单位（公章）水利水电工程建地1995-3水工建筑物外观质量评定表综评2-5单位工程名称天长市2021年小型水利建设补助工程项目（天长街道办）施工单位安徽同济水电建安主要工程量评定日期年　月　日项次项目标准分评定得分（分）备注一级100%二级90%三级70%四级01建筑物外部尺寸122轮廓线顺直103表面平整度104立面垂直度105大角方正56曲面与平面联结平顺97扭面与平面联结平顺98马道及排水沟3(4)9梯步2(3)10栏杆2(3)11扶梯212闸坝灯饰213混凝土表面无缺陷10 14表面钢筋割除2(4)15砌体勾缝宽度均匀、平整416竖、横缝平直417浆砌卵石露头均匀、整齐818变形缝3(4)19启闭平台梁、柱、排架520建筑物表面清洁、无附着物1021升压变电工程围墙(栏栅)、杆架、塔、柱522水工金属结构外表面6(7)23电站盘柜724电缆线路敷设4(5)25电站油、气、水管路3(4)26厂区道路及排水沟427厂区绿化8合计应得分，实得分，得分率%评分单位评分人水利水电工程AHSL-2002水工建筑物外观质量综合评定表综评2-5-1工程名称天长市2021年小型水利建设补助工程项目施工单位安徽同济水电建安项次评分情况标　　项　　　准　　参加人员目　　　分评分情况平均得分率1建筑物外部尺寸122轮廓线顺直103表面平整度104立面垂直度105大角方正56曲面与平面联结平顺97扭面与平面联结平顺98马道及排水沟3（4）9梯步2（3）10栏杆2（3）11扶梯212闸坝灯饰213混凝土表面无缺陷1014表面钢筋割除2（4） 15砌体勾缝宽度均匀、平整416竖、横缝平直417浆砌卵石露头均匀、整齐818变形缝3（4）19启闭平台梁、柱、排架520建筑物表面清洁、无附着物1021升压变电工程围墙、杆架522水工金属结构外表面6（7）23电站盘柜724电缆线路敷设4（5）25电站油、气、水管路3（4）26厂区道路及排水沟427厂区绿化8合计应得分实得分得分率GB50300-2001单位工程观感质量检查记录表综评2-7工程名称天长市2021年小型水利建设补助工程项目施工单位安徽同济水电建安序号项目抽查质量状况质量评价好一般差1建筑与结构室外墙面2变形缝3落水管、屋面4室内墙面5室内顶棚6室内地面7楼梯、踏步、护栏8门窗1给排水与采暖管道接口、坡度、支架2卫生器具、支架、阀门3检查口、扫除口、地漏4散热器、支架1建筑电气配电箱、盘、板、接线盒2设备器具、开关、插座3防雷、接地1通风与空调风管、支架2风口、风阀3风机、空调设备 4阀门、支架5水泵、冷却塔6绝热1电梯运行、平层、开关门2层门、信号系统3机房1智能建筑机房设备安装及布局2现场设备安装3观感质量综合评价检查结论总监理工程师施工单位项目经理（建设单位项目负责人）年月日年月日注：质量评价为差的项目，应进行返修。水利水电工程SL239-1999堤防工程外观质量评定表综评2-8单位工程名称施工单位主要工程量评定日期年月日项次项目标准分评定得分得分率备注1外部尺寸302轮廓线顺直103表面平整度104曲面、平面联接平顺55排水56上堤马道37堤顶附属设施58备料整齐程度59草皮810植树411砌体排列512砌缝质量10合计 评定人员签名姓名职务工作单位签名水利水电工程SL239-1999堤防单位工程外部尺寸质量检测表综评2-9单位工程名称检测日期年月日主要工程量评定日期年月日分部工程名称序号检测项目允许偏差实测值12345678910堤身填筑工程1堤轴线±15cm2堤顶高程0~15cm3堤顶宽度-5~15cm4戗台宽度-10~15cm5戗台高程-10~15cm6堤坡坡度m值0~0.05护坡工程1护坡轴线±4cm2砌筑高程干砌0~+5cm;浆砌0~+4cm;散抛0~+10cm3砌体顶部厚度设计厚度±10%4护坡坡度m值0~0.05干砌石堤(墙)砌筑1堤(墙)轴线±4cm2堤(墙)顶高程0~5cm3墙面垂直度0.5%4堤(墙)顶厚度-1~2cm5表面平整度5cm浆砌石堤(墙)砌筑1堤(墙)轴线±4cm2堤(墙)顶高程0~4cm3墙面垂直度0.5%4堤(墙)顶厚度-1~2cm 5表面平整度5cm混凝土防洪墙1墙轴线±4cm2墙顶高程0~3cm3墙面垂直度0.5%4墙顶厚度-1~2cm5表面平整度1cm合计共测点，合格点，合格率为%施工单位名称检测人记录人检测审核人监理单位检测人质量监督员水利水电工程SDJ.249.1-88混凝土拌和物质量评定表综评2-10单位工程名称天长市2021年小型水利建设补助工程项目（天长街道办）分部工程量分部工程名称施工单位安徽同济水电建安砼等级（标号）评定日期年月日项目序号检测项目质量标准检验记录优良合格混凝土拌和质量1主要检测项目原材料称量偏差符合要求频率≥90%≥70%2拌和时间符合规定频率100%100%3砼水灰比符合设计要求的频率≥90%≥80%4一般检测项目砂子含水量<6%的频率≥90%≥70%5砼坍落度符合要求的频率≥80%≥70%6砼出机口温度符合设计要求的频率≥80%(高1~2○C)≥70%(高2~3○C)混凝土试块质量1主要检测项目无筋(或少筋)砼强度保证率85%80%2配筋砼强度保证率90%85%3一般检测项目任一组试块抗压强度最低不得低于设计标号的90%85%4砼抗拉、抗渗、抗冻指标不低于设计标号5砼强度的离差系数6D≤2261瓦片与样板间隙1.52.02.51.01.52.02∆实际周长与设计周长差±3D/1000±2.5D/10003∆相邻管节周长差板厚δ<10δ≥10610684∆钢管管口平面度D≤5mD>5mD≤5mD>5m2.03.01.52.05纵缝焊后变形∆4.04.06.02.03.04.06钢管圆度3D/10002.5D/10007支承环或加劲环与钢壁的铅垂度支承环加劲环合格优良合格优良a=0.01Ha=0.02H8支承环或加劲环所组成的平面与管轴线的铅垂度b=2D/1000且不超过6b=4D/1000且不超过12 9相邻两环的间距C=±10C=±30项次项目设计值（mm）允许偏差(mm)检验项目合格优良1∆纵缝错位小于或等于板厚10%，且不大于2；当板厚小于或等于10时，为1小于或等于板厚5%，且不大于2；当板厚小于或等于20时为1续表2-14-12∆环缝错位小于或等于板厚15%，且不大于3；当板厚小于或等于10时为1.5小于或等于板厚10%，且不大于3；当板厚小于或等于15时为1.53钢管内、外壁的表面清除内、外壁上，凡安装无用的临时支撑、夹具和焊疤清除干净内、外壁上，凡安装无用的临时支撑、夹具和焊疤清除干净并磨光4钢管内、外壁局部凹坑焊补内、外壁上，深度大于板厚10%或大于2mm的凹坑应焊补内、外壁上，深度大于板厚10%或大于2mm的凹坑应焊补并磨光5明管内、外壁防腐蚀标准内、外管壁用压缩空气喷砂或喷丸除锈、彻底清除铁锈、氧化皮、焊渣、油污、灰尘、水份等，使之露出灰白色金属光泽内、外管壁用压缩空气喷砂或喷丸除锈，使之达到美国《SSPC表面预处理规范》（SSPC-Visl）标准规定的SSPC-SP10标准（或瑞典标准SIS055900-1976规定的Sa21/2标准），表面粗糙度为60~70μm6明管内、外壁涂料涂装内外管壁涂料涂装的层数，每层厚度间隔时间均设计要求和厂家说明书规定进行。经外观检查，涂层均匀，表面光滑，颜色一致，无皱皮、脱皮、气泡、挂流、漏刷等缺陷内、外管壁涂料涂装表面质量达到合格标准；涂层厚度符合设计要求；无针孔；用刀划检查涂层粘附力，应不易剥离检验结果一般项目检验项，符合项。主要项目检验项，符合项。一般项目检测点，合格点，合格率主要项目检测点，合格点，合格率施工单位自评意见质量等级监理单位复核意见核定质量等级 施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.2-88一、二类焊缝内部焊接、表面清除及局部凹坑焊补质量评定表综评2-14-2单位工程名称工　程　量分部工程名称检验日期年月日钢　管　编　号评定日期年月日项次检查项目质量标准（mm）检验记录合格优良1△一、二类焊缝X射线透照按“规范”或设计规定的数量和质量标准透照、评定，将发现的缺陷修补完一次合格率85%2△一、二类焊缝超声波探伤按“规范”或设计规定的数量和质量标准探伤、评定，将发现的缺陷修补完一次合格率95%3管外壁的表面清除外壁上的临时支撑割除和焊疤清除干净外壁上的临时支撑割除和焊疤清除干净并磨光4管外壁局部凹坑焊补凡凹坑深度大于板厚10%或大于2mm应焊补凡凹坑深度大于板厚10%或大于2mm应焊补并磨光5管内壁的表面清除内壁上临时支撑割除和焊疤清除干净内壁上临时支撑割除和焊疤清除干净并磨光6管内壁局部凹坑焊补凡凹坑深度大于板厚10%或大于2mm应焊补凡凹坑深度大于板厚10%或大于2mm应焊补并磨光检验结果共检验项，符合项,优良率%。施工单位自评意见质量等级监理单位复核意见核定质量等级 施工单位名称监理单位名称初检复检终检核定人水利水电工程DL/T5018-94闸门埋件加工质量评定表综评2-15-1单位工程名称溢洪道加固工程埋件名称底止水橡皮支承埋件分部工程名称控制段检验日期年月日埋　件　编　号　13评定日期年月日项次项目允许偏差或公差(mm)实测值（mm）构件表面未经加工构件表面经加工123456789101长度±32工作面直线度构件长度的1/1500且不大于3.0构件长度的1/2000且不大于1.03侧面直线度构件长度的1/1000且不大于4.0构件长度的1/1000且不大于2.04工作面局部平面度每米范围不大于1.0，且不超过2处每米范围内不大于0.5，且不超过2处5扭曲长度不大于3m的构件，不应大于1.0；每增加1m递增0.5，且最大不大于2.05检验结果检测项目共测点，合格点，合格率%施工单位自评意见质量等级监理单位复核意见核定质量等级 施工单位名称安徽水安建设发展股份监理单位名称滁州水苑建设监理初检复检终检核定人水利水电工程SDJ249.2-88闸门埋件防腐蚀表面处理、涂料涂装及金属喷镀质量评定表综评2-15-2单位工程名称溢洪道加固工程埋件名称底止水橡皮支承埋件分部工程名称控制段检验日期年月日埋　件　编　号　13评定日期年月日项次检验项目质量标准检验结果合格优良1表面清除临时支撑割除和焊疤清除干净临时支撑割除和焊疤清除干净并磨光2局部凹坑焊补凡凹坑深度大于板厚10%或大于2mm应焊补凡凹坑深度大于板厚10%或大于2mm应焊补并磨光3防腐蚀表面处理用压缩空气喷砂或喷丸除锈，彻底清除铁锈、氧化皮、焊渣、油污、灰尘、水份等，使之露出灰白色金属光泽用压缩空气喷砂或喷丸除锈，使之达到美国《SSPC表面处理规范（SSPC-VIST）》标准规定的SSPC-SP10标准（或瑞典标准SIS055900-1976规定的Sa21/2标准，表面粗糙度为60~70μm）4涂料涂装漆膜厚度应满足两个85%，即85%的测点厚度应达设计要求，达不到的测点，其最小厚度值应不低于设计厚度的85%漆膜厚度应满足两个90%，即90%的测点厚度应达设计要求，达不到的测点，其最小厚度值应不低于设计厚度的90%5埋件防腐蚀金属喷镀经外观检查，喷镀金属表面应均匀，无气泡，无秃斑，无粘附金属外观质量达到合格标准，喷镀层厚度符合设计要求；用切划网格法检验附着力时，镀层不应和母材分离。如果每网格中，有少许镀层粘在胶带上，但部分仍粘附在母材上，而且分离发生在喷镀金属层处，不是在结合面上，则附着力亦满足要求。 检验结果检验项目优良项，合格项，基本符合项。施工单位自评意见质量等级监理单位复核意见核定质量等级施工单位名称安徽水安建设发展股份监理单位名称滁州水苑建设监理初检复检终检核定人DL/T5018-94水利水电工程SDJ249.2-88闸门门体制造工程质量评定表综评2-16单位工程名称工程量分部工程名称检验日期年月日闸　门　编　号评定日期年月日项次项目主要项目（个）一般项目（个）共计合格优良共计合格优良1门体组装尺寸2焊缝对口错位3一、二类焊缝内部焊接门体表面清除和局部凹坑焊补4焊缝外观质量5门体防腐蚀表面处理涂料涂装6门体防腐蚀金属喷镀检验结果项目共测点，合格点，合格率%施工单位自评意见质量等级监理单位复核意见核定质量等级 施工单位名称安徽水安建设发展股份监理单位名称滁州水苑建设监理初检复检终检核定人水利水电工程DL/T5018-94平面闸门门叶制造质量评定表综评2-16-1单位工程名称工　程　量分部工程名称检验日期年月日闸　门　编　号评定日期年月日项次项目允许偏差(mm)设计值(mm)实测值（mm）123456789101门叶厚度b门厚b≤500±3.0b＞500~1000±4.0b＞1000±5.02门叶外形高度H门叶外形宽度B门高或门宽≤5000±5.0＞5000~10000±8.0＞10000~15000±10.0＞15000±12.03对角线相对差|D1-D2|取门高或门宽中尺寸较大者≤50003.0＞5000~100004.0＞10000~150005.0＞150006.04扭曲门宽B≤100003.0B＞100004.05门叶横向直线度f1B/1500,且不大于6.06门叶竖向直线度f2H/1500,且不大于4.0 7两边梁中心距门宽B≤10000±3.0B＞10000~15000±4.0B＞15000±5.08两边梁平行度|l′-l|门宽B≤100003.0B＞10000~150004.0B＞150005.09纵向隔板错位2.010面板与梁组合面的局部间隙1.0续表2-16-1项次项目允许偏差(mm)设计值(mm)实测值（mm）11面板局部平面度面板厚度δδ≤10每米范围内不大于5.0δ>10~16每米范围内不大于4.0δ≥16每米范围内不大于3.012门叶底缘直线度2.013门叶底缘倾斜度2C3.014两边梁底缘平面(或承压板)平面度2.015止水座面平面度2.016止水座板至支承座面的距离±1.017侧止水螺孔中心至门叶中心距离±1.518顶止水螺孔中心至门叶底缘距离±319自动挂钩定位孔(或销)中心距±2备注(1)门叶横向直线度通过各横梁中心线测量,竖向直线度通过两边梁中心线测量。门叶整体弯曲应力求凸向迎水面；如出现凸向背水面时，其直线度公差应不大于3.0mm；但图样有规定时，应符合图样规定。（2）门叶宽度B和高度H的对应边之差应不大于相应尺寸公差的一半（本规定适用于其他型式的闸门）。 施工单位自评意见质量等级监理单位复核意见核定质量等级施工单位名称安徽水安建设发展股份监理单位名称滁州水苑建设监理初检复检终检核定人水利水电工程SDJ249.2-88平面闸门对口错位及金属喷镀质量评定表综评2-16-2单位工程名称工　程　量分部工程名称检验日期年月日闸　门　编　号评定日期年月日项次项目设计值允许偏差(mm)实测值（mm）合格优良123456789101△纵缝错位小于或等于板厚10%，且不大于2；当板厚小于或等于10时为1小于或等于板厚5%，且不大于2；当板厚小于或等于20时为12△环缝错位小于或等于板厚15%，且不大于3；当板厚小于或等于10时为1.5小于或等于板厚10%，且不大于3；当板厚小于或等于15时为1.5项次检验项目质量标准检验结果合格优良1金属喷镀经外观检查,喷镀金属表面应均匀,无气泡,无秃斑,无粘附金属。外观质量达到合格标准喷镀层厚度符合设计要求；用切划网格法，检验附着力时镀层不应和母材分离。如果每网格中有少许镀层粘在胶带上，但部分仍粘附在母材上，而且分离发生在喷镀金属层处，不是在结合面上，则附着力亦满足要求。检验结果检验项目合格项，共检验测点，合格点，合格率%。施工单位自评意见质量等级监理单位复核意见核定质量等级 施工单位名称安徽水安建设发展股份监理单位名称滁州水苑建设监理初检复检终检核定人水利水电工程SDJ249.2-88闸门一、二类焊缝焊接、表面清除及局部凹坑焊补质量评定表综评2-16-3单位工程名称工　程　量分部工程名称检验日期年月日闸　门　编　号评定日期年月日项次项目质量标准检验记录合格优良1△一、二类焊缝X射线透照按规范或设计规定的数量和质量标准透照、评定，将发现的缺陷修补完一次合格率85%2△一、二类焊缝超声波探伤按规范或设计规定的数量和质量标准透照、评定，将发现的缺陷修补完一次合格率95%3表面清除临时支撑割除和焊疤清除干净临时支撑割除和焊疤清除干净并磨光4局部凹坑焊补凡凹坑深度大于板厚10%或大于2mm应焊补凡凹坑深度大于板厚10%或大于2mm应焊补并磨光检验结果主要项目共检验项，符合项一般项目共检验项，符合项，基本符合项施工单位自评意见质量等级监理单位复核意见核定质量等级 施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.2-88焊缝外观质量评定表综评2-16-4单位工程名称工　程　量分部工程名称检验日期年月日闸　门　编　号评定日期年月日项次检查项目质量标准（mm）检验记录1△裂纹一、二、三类焊缝均不允许2表面夹渣一、二类焊缝不允许，三类焊缝深不大于0.1δ，长不大于0.3δ且不大于103△咬边一、二类焊缝：深不超过0.5连续咬边长度不超过100，两侧咬边累计长度不大于10%全长焊缝三类焊缝：深不大于1，长度不限4未焊满一、二类焊缝：不允许三类焊缝：不超过0.2+0.02δ且不超过1,每100焊缝内缺陷总长不大于255△表面气孔一、二类焊缝：不允许三类焊缝：每50长的焊缝内允许有直径为0.3δ，且不大于2的气孔2个,孔间距不小于6倍孔径6焊缝余高△h手工焊12﹤δ﹤25△h=0~2.525﹤δ﹤50△h=0~3埋弧焊0~47对接接头焊缝宽度手工焊盖过每边坡口宽度2~4,且平缓过渡埋弧焊盖过每边坡口宽度2~7,且平缓过渡8飞溅清除干净9焊瘤不允许10角焊缝厚度不足（按设计焊缝厚度计）一类焊缝：不允许。二类焊缝:不超过0.3+0.05δ,且不超过1,每100焊缝长度内缺陷总长不大于25。三类焊缝:不超过0.3+0.05δ,且不超过2,100焊缝长度内缺陷总长不大于25。11角焊缝焊脚K手工焊K<12+3K>12+4埋弧焊K<12+4K>12+5 检验结果共检验项，符合项,优良率%。施工单位自评意见质量等级监理单位复核意见核定质量等级施工单位名称监理单位名称初检复检终检核定人注：δ-板厚。水利水电工程SDJ249.2-88闸门防腐蚀表面处理及涂料涂装质量评定表综评2-16-5单位工程名称工　程　量分部工程名称检验日期年月日闸　门　编　号　评定日期年月日项次检验项目质量标准检验结果合格优良1表面清除临时支撑割除和焊疤清除干净临时支撑割除和焊疤清除干净并磨光2局部凹坑焊补凡凹坑深度大于板厚10%或大于2mm应焊补凡凹坑深度大于板厚10%或大于2mm应焊补并磨光3防腐蚀表面处理用压缩空气喷砂或喷丸除锈，彻底清除铁锈、氧化皮、焊渣、油污、灰尘、水份等，使之露出灰白色金属光泽用压缩空气喷砂或喷丸除锈，使之达到美国《SSPC表面处理规范（SSPC-VISI）》标准规定的SSPC-SP10标准（或瑞典标准SIS055900-1976规定的Sa21/2标准，表面粗糙度为60~70μm）4涂料涂装漆膜厚度应满足两个85%，即85%的测点厚度应达设计要求，达不到的测点，其最小厚度值应不低于设计厚度的85%漆膜厚度应满足两个90%，即90%的测点厚度应达设计要求，达不到的测点，其最小厚度值应不低于设计厚度的90%检验结果检验项目优良项，合格项，基本符合项。施工单位自评意见质量等级监理单位复核意见核定质量等级 施工单位名称监理单位名称初检复检终检核定人1　水工建筑物评定表水工建筑物评定表水工3-1岩石边坡开挖单元工程质量评定表水工3-2岩石地基开挖单元工程质量评定表水工3-3岩石洞室开挖单元工程质量评定表水工3-4软基和岸坡开挖单元工程质量评定表水工3-5混凝土单元工程质量评定表水工3-5-1砼单元工程基面或混凝土施工缝处理工序质量评定表水工3-5-2混凝土单元模板工序质量评定表水工3-5-3混凝土单元钢筋工序质量评定表水工3-5-4混凝土单元止水、伸缩缝和排水管安装工序质量评定表水工3-5-5混凝土单元浇筑工序质量评定表水工3-6混凝土预制构件安装单元工程质量评定表水工3-7岩石地基帷幕灌浆单元工程质量评定表水工3-8岩石地基固结灌浆单元工程质量评定表水工3-9水工隧洞灌浆单元工程质量评定表水工3-10河道疏浚单元工程质量评定表水工3-11水泥土深层搅拌桩单元工程质量评定表水工3-12基础排水单元工程质量评定表水工3-13高压喷射灌浆单元工程质量评定表水工3-14砼防渗墙单元工程质量评定表水工3-15振冲地基单元工程质量评定表水工3-16造孔灌注桩单元工程质量评定表水工3-17抛石槽抛石单元工程质量评定表水工3-18压密注浆单元工程质量评定表水工3-19测压管安装单元工程质量评定表水工3-20土工膜铺设单元工程质量评定表水工3-21井管封堵单元工程质量评定表水利水电工程SDJ249.1-88 岩石边坡开挖单元工程质量评定表水工3-1单位工程名称单元类别分部工程名称检验日期年　　月　　日单元工程名称、部位评定日期年　　月　　日主要检查项目项次项目质　量　标　准检　验　记　录1保护层开挖浅孔、密孔、少药量火炮爆破2平均坡度小于或等于设计坡度一般检查项目1开挖坡面稳定、无松动岩块一般检测项目项次项目设计值允许偏差（cm）实　测　值（cm）123456789101坡脚标高＋20－102坡面局部超欠挖斜长≤15m＋30－203斜长>15m＋50－30检测结果共检测　　　点，其中合格　　　点，合格率　　　　%施工单位自评意见质量等级监理单位复核意见核定质量等级主要检查项目全部符合质量标准。一般检查项目查项,符合项,基本符合项,检测项目实测点合格率%。施工单位名称监理单位名称初检复检终检核定人注：“＋”为超挖，“－”为欠挖。水利水电工程SDJ249.1-88岩石地基开挖单元工程质量评定表水工3-2 单位工程名称单元类别分部工程名称检验日期年　　月　　日单元工程名称、部位评定日期年　　月　　日主要检查项目项次检查项目质　量　标　准检　验　记　录1保护层开挖浅孔、密孔、少药量、火炮爆破2建基面无松动岩块、无爆破影响裂缝3断层及裂隙密集带按规定部位挖槽，槽深为宽度的1~1.5倍；规模较大时，按设计要求处理4多组切割的不稳定岩体按设计要求处理一般检查项目1岩溶洞穴按设计要求处理2软弱夹层厚度＞5cm者，挖至新鲜岩层或设计规定的深度3夹泥裂隙（断层）挖至1~1.5倍断层宽度，清除夹泥或按设计规定处理检　测　项　目项次检测项目设计值允许偏差（cm）实　测　值（cm）123456789101无结构要求或无配筋坑（槽）长宽＜5m+20-1025~10m+30-20310~15m+40-304>15m+50-305坑（槽）底部标高+20-106垂直或斜面平整度207有结构要求或有配筋坑（槽）长宽＜5m+10-085~10m+20-0910~15m+30-010>15m+40-011坑（槽）底部标高+20-012垂直或斜面平整度15检测结果共检测　　　点，其中合格　　　点，合格率　　　　%。施工单位自评意见质量等级监理单位复核意见核定质量等级主要检查项目全部符合质量标准。一般检查项目查项,符合项,基本符合项,检测项目实测合格率%。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.1-88岩石洞室开挖单元工程质量评定表水工3-3单位工程名称单元类别 分部工程名称检验日期年　　月　　日单元工程名称、部位评定日期年　　月　　日主要检查项目项次检查项目质　量　标　准检　验　记　录1开挖岩面无松动岩块小块悬挂体2地质弱面处理符合设计要求3洞室轴线符合规范要求检　测　项　目项次检测项目设计值允许偏差（cm）实　测　值（cm）123456789101无结构要求或无配筋底部标高+20-102径　　向+20-103侧　　墙+20-104开挖面平整度155有结构要求或有配筋底部标高+20-06径　　向+20-07侧　　墙+20-08开挖面平整度10检测结果共检测　　　点，其中合格　　　点，合格率　　　　%。施工单位自评意见质量等级监理单位复核意见核定质量等级主要检查项目全部符合质量标准。一般检查项目查项,符合项,基本符合项,检测实测点合格率%。施工单位名称监理单位名称初检复检终检核定人注：“＋”为超挖。“－”为欠挖。水利水电工程SDJ249.1-88软基和岸坡开挖单元工程质量评定表水工3-4单位工程名称溢洪道加固工程单元类别一般单元工程 分部工程名称尾水段土方工程检验日期年月日单元工程名称、部位Y0+200～Y0+300段土方开挖评定日期年月日主要检查项目项次检查项目质量标准检验记录1取　样　检　验符合设计要求2粘性土、弱湿陷性黄土清理坡度符合设计要求3截水槽(墙)基岩面坡度符合设计要求一般检查项目1地基清理和处理无树根、草皮、乱石、坟墓，水井泉眼已处理，地质符合设计要求2岸坡清理和处理无树根、草皮、乱石。有害裂隙及洞穴已处理3岩石岸坡清理坡度符合设计要求4截水槽地基处理泉眼、渗水已处理，岩石冲洗洁净，无积水一般检测项目项次检测项目设计值允许偏差(mm)实测值(mm)无结构要求,无配筋有结构要求,有配筋123456789101坑(槽)长或宽5m以内+20-10+20　025－10m+30-20+30　0310－15m+40-30+40　0415m以上+50-30+40　05坑(槽)底部标高+20-10+20　06垂直或斜面平整度2015检测结果共检测点，其中合格点，合格率％施工单位自评意见质量等级监理单位复核意见核定质量等级主要检查项目全部符合质量要求，一般检查项目查项，符合项，基本符合　　项，一般检测项目实测点合格率％施工单位名称安徽水安建设发展股份监理单位名称滁州水苑建设监理初　　检复检终检核定人水利水电工程SDJ249.1-88混凝土单元工程质量评定表水工3-5单位工程名称天长市2021年小型水利建设补助工程项目（天长街道办）单元类别一般单元工程 分部工程名称检验日期年　月　日单元工程名称、部位评定日期年　月　日项次工序名称工序质量等级1基础面或混凝土施工缝处理2模板3△钢筋4止水、伸缩缝和排水管安装5△混凝土浇筑单元工程类别一般单元工程，主要单元工程，重要隐蔽工程，工程关键部位。评定意见单元工程质量等级工序质量全部合格，主要工序中钢筋工序质量：混凝土浇筑质量：，一般工序中有项符合优良标准。施工单位安徽同济水电建安监理单位南京海宁建设工程监理咨询评定人核定人水利水电工程SDJ249.1-88砼单元工程基础面或混凝土施工缝处理工序评定表水工3-5-1单位工程名称天长市2021年小型水利建设补助工程项目（天长街道办）单元类别一般单元工程分部工程名称检验日期年月日 单元工程名称、部位评定日期年月日主要检查项目项次检查项目质量标准检验记录1基础岩面建基面无松动岩块2基础岩面地下水和地表水妥善引排或封堵3砼施工缝表面处理无乳皮成毛面4软基建基面预留保护层已挖除，地质符合设计要求一般检查项目1基础岩面清洗清洗洁净，无积水，无积渣杂物2砼施工缝砼表面清洗清洗洁净，无积水，无积渣杂物3软基面垫层铺填符合设计要求4软基面基础面清理无乱石、杂物，坑洞分层回填夯实施工单位自评意见质量等级监理单位复核意见核定质量等级主要检查项目查项，全部符合质量标准，一般检查项目共查项，其中符合项，基本符合项。施工单位名称安徽同济水电建安监理单位名称南京海宁建设工程监理咨询初检复检终检核定人水利水电工程SDJ249.1-88混凝土单元模板工序质量评定表水工3-5-2单位工程名称天长市2021年小型水利建设补助工程项目（天长街道办）单元类别一般单元工程分部工程名称检验日期年月日单元工程名称、部位评定日期年月日 主要检查项目项次检查项目质量标准检验记录1稳定性、刚度和强度符合设计要求一般检查项目1模板表面光洁、无污物项次检测项目允许偏差（mm）实测值（mm）外露表面隐蔽内面12345678910钢模木模一般检测项目1模板平整度：相邻两板面高差2352局部不平(用2m直尺检查)25103板面缝隙1224结构物边线与设计边线10155结构物水平断面内部尺寸±206承重模板标高±57预留孔、洞尺寸及位置±10检测结果共检测点，其中合格点，合格率％施工单位自评意见质量等级监理单位复核意见核定质量等级主要检查项目全部符合质量标准，一般检查项目查项，符合项，基本符合项，一般检测项目实测点合格率％施工单位名称安徽同济水电建安监理单位名称南京海宁建设工程监理咨询初检复检终检核定人水利水电工程SDJ249.1-88混凝土单元钢筋工序质量评定表水工3-5-3单位工程名称天长市2021年小型水利建设补助工程项目（天长街道办）单元类别一般单元工程分部工程名称检验日期年月日单元工程名称、部位评定日期年月日检查项目质量标准检验记录 主要检查项目钢筋的数量、规格、尺寸、安装位置符合设计图纸脱焊点和漏焊点无一般检查项目焊缝表面和焊缝中不允许有裂缝主要检测项目检测项目设计值允许偏差（mm）实测值(mm)12345678910点焊及电弧焊焊缝长度-0.5d高度-0.05d宽度-0.1d咬边深度0.05d,不大于1表面气孔夹渣在2d长度长不多于2个气孔、夹渣直径不大于3对焊及溶槽焊焊接接头根部未焊透深度φ25～40mm钢筋0.15dφ40～70mm钢筋0.10d绑扎缺扣、松扣≤20%且不集中弯钩朝向正确符合图纸要求搭接长度设计值-0.05一般检测项目点焊及电弧焊帮条对焊接头中心的纵向偏移0.5d接头处钢筋轴线的曲折4度对焊及溶槽焊接头处钢筋中心线的位移0.1d，不大于2焊缝表面(长为2d)和焊缝截面上蜂窝、气孔、非金属杂质不大于1.5d，3个钢筋长度方向的偏差±1/2净保护层厚同一排受力钢筋间距的局部偏差柱及梁±0.5d板、墙±0.1间距同一排中分布钢筋间距的偏差±0.1间距双排钢筋、其排与排间距的局部偏差±0.1排距梁与柱中钢箍间距的偏差0.1箍筋间距保护层厚度的局部偏差±1/4净保护层厚检测结果共检测点，其中合格点，合格率%。施工单位自评意见质量等级监理单位复核意见核定质量等级主要检查项目全部符合质量标准，一般检查项目查项，符合项，基本符合项，检测项目实测点合格率％施工单位名称安徽同济水电建安监理单位名称南京海宁建设工程监理咨询初检复检终检核定人水利水电工程SDJ249.1-88混凝土单元止水、伸缩缝和排水管安装工序质量评定表水工3-5-4单位工程名称天长市2021年小型水利建设补助工程项目（天长街道办）单元类别一般单元工程分部工程名称检验日期年月日单元工程名称、部位评定日期年月日检查项目质量标准检验记录 主要检查项目1伸缩缝制作及安装沥青井、柱安装电热原件及绝缘材料置放准确牢固、不短路，沥青填塞密实，安装位置准确、稳固、上下层衔接好一般检查项目1涂敷沥青料砼表面洁净干燥，涂刷均匀平整，与砼粘接紧密，无气泡及隆起现象2粘贴沥青油毛毡伸缩缝表面清洁干燥，蜂窝麻面处理并填平，外露施工铁件割除，铺设厚度均匀平整，搭接紧密3铺设预制油毡板砼表面洁净，窝蜂麻面处理并填平，外露施工铁件割除，铺设厚度均匀平整、牢固、相邻块安装紧密平整无缝4止水橡皮材料、连结、固定符合设计及规定要求主要检测项目检测项目设计值允许偏差(mm)实测值（mm）123456789101止水片搭接长度金属>20双面氧焊2橡皮>设计要求3排水管道畅性通畅4插入基岩部分符合设计要求一般检测项目1金属止水片几何尺寸宽±52高(牛鼻子)±23长±204安装偏差大体积砼±30细部结构205拔管排水管平面位置≤1006倾斜度≤4％7多孔性排水管平面位置≤1008倾斜度≤4％检测结果共检测点，其中合格点，合格率％。施工单位自评意见质量等级监理单位复核意见核定质量等级主要检查检测项目全部符合质量要求，一般检查项目查项，符合项，基本符合项，一般检测项目实测点合格率％施工单位名称安徽同济水电建安监理单位名称南京海宁建设工程监理咨询初检复检终检核定人水利水电工程SDJ249.1－88混凝土单元浇筑工序质量评定表水工3－5－5单位工程名称天长市2021年小型水利建设补助工程项目（天长街道办）单元类别一般单元工程分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项目质量标准检查记录 主要检查项目优良合格1砼浇筑质量入仓砼料无不合格料入仓少量不合格料入仓，经处理尚能基本满足设计要求2平仓分层厚度≤50cm，铺设均匀，分层清楚，无骨料集中现象局部稍差3砼振捣垂直插入下层5cm，无漏振无架空和漏振4铺料间歇时间符合要求，无初凝现象上游迎水面15cm内无初凝现象，其它部位初凝累计面积不超过1％并经过处理合格5砼结构质量缺陷有表面平整要求部位符合设计规定局部稍超过规定，但累计面积不超过0.5％6露筋无无主筋外露，箍、副筋个别外微露，已按要求处理7深层及贯穿裂缝无无一般检查项目1砼浇筑质量砂浆铺筑厚度＜3cm，均匀平整、无漏铺厚度＜3cm，局部稍差2积水与泌水无外部水流入，泌水排除及时无外部水流入，有少量泌水，排除不够及时3插筋管路等埋设件保护保护好，符合要求有少量位移，但不影响使用4砼养护砼表面保持湿润，无时干时湿现象砼表面保持湿润，但局部短时间有时干时湿现象5砼结构质量缺陷麻面无少量麻面，但累计面积＜0.5%6蜂窝狗洞无轻微、少量、不连续、单个面积不超过0.1m2，深度不超过骨料最大粒径，已按要求处理7碰损掉角无重要部位不允许，其它部位轻微少量，已按要求处理8表面裂缝无有短小、不跨层的表面裂缝，已按要求处理施工单位自评意见质量等级监理单位复核意见核定质量等级主要检查项目共查项，优良项，合格项，一般检查项目共查项，优良项，合格项。施工单位名称安徽同济水电建安监理单位名称南京海宁建设工程监理咨询初检复检终检核定人水利水电工程SDJ249.1-88混凝土预制构件安装单元工程质量评定表水工3-6单位工程名称工　程　量分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次主要检查项目质量标准检验记录 1构件型号和安装位置符合设计图纸2构件吊装时的混凝土强度符合设计图纸3构件预制质量符合设计要求项次一般检测项目允许偏差（mm）实测值（mm）123456789101杯形基础中心线和轴线的位移±102杯形基础底标高+0~－103柱中心线和轴线位移±54垂直度柱高10m以下105柱高10m及其以上206牛腿上表面和柱顶标高±87吊车梁中心线和轴线位移±58梁顶面标高+10~-59屋架下弦中心线和轴线的位移±510垂直度桁架、拱型屋架1/250屋架高11薄腹梁512预制廊道、井筒板（埋入建筑物）中心线和轴线位移±2013相邻两构件的表面平整1014建筑物外表面模板相邻两板面高差3(局部5)15外边线与结构物边线±10检测结果共检测点，其中合格点，合格率%。施工单位自评意见质量等级监理单位复核意见核定质量等级主要检查项目全部符合质量要求，检测项目实测点合格率%。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.1-88岩石地基帷幕灌浆单元工程质量评定表水工3-7单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次检查项目质量标准各孔检测结果 主要检查项目123456789101钻孔孔深不得小于设计孔深2灌浆灌浆压力应符合设计要求3浆液变换和结束标准应符合规范或设计要求4灌浆记录齐全、清晰、准确一般检查项目1钻孔孔序应符合设计要求2孔位允许偏差±10cm3偏斜率应符合规范或设计要求4灌浆灌浆段长应符合设计要求5钻孔冲洗应符合设计要求6先导孔灌前压水试验。或灌浆孔灌前简易压水应符合规范或设计要求7灌浆管或射浆管管口距灌浆段底距离≤50cm8有无中断及其影响质量程度应无中断或虽有中断，但经“检查分析尚不影响灌浆质量”9封孔应符合规范或设计要求各孔质量评定施工单位自评意见质量等级监理单位复核意见核定质量等级施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.1-88岩石地基固结灌浆单元工程质量评定表水工3-8单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日主要检查项目项次检查项目质量标准各孔检测结果12345678910 1钻孔孔深不得小于设计孔深2灌浆灌浆压力应符合设计要求浆液变换和结束标准应符合规范或设计要求抬动变形抬动值不应超过设计规定灌浆记录齐全、清晰、准确一般检查项目1钻孔孔序应符合设计要求2孔位应符合设计要求3钻孔冲洗应符合设计要求4灌浆灌浆分段和段长应符合设计要求5灌前进行压水试验的孔数和压水试验孔数不少于总孔数的5%，压水试验应符合设计要求6有无中断及其影响质量程度应无中断或虽有中断，但经检查分析尚不影响灌浆质量7封孔应符合设计要求各孔质量评定施工单位自评意见质量等级监理单位复核意见核定质量等级施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.1-88水工隧洞回填灌浆单元工程质量评定表水工3-9单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次检查项目质量标准各孔检测结果 主要检查项目123456789101灌浆浆液变换和结束标准应符合规范或设计要求2灌浆压力应符合设计要求3抬动变形应不超过设计规定值4灌浆记录齐全、清晰、准确一般检查项目1钻孔孔序应符合设计要求2孔位应符合设计要求3孔径≥38mm4孔深进入岩石10cm5灌浆封孔应符合设计要求单元工程效果检查检测结果本单元共有孔，其中优良孔，优良率为%。施工单位自评意见质量等级监理单位复核意见核定质量等级主要检查项目全部符合质量标准。一般检查项目查项,符合项,基本符合项,检测孔优良率%。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.1－88河道疏浚单元工程质量评定表水工3－10单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日检测项目实　　测　　值（m）横断面部位设计标准允许误差12345678910河底高程　　m宽度　　m内堤距m左河　坡M＝ 岸部分河　滩高程　　m宽度　　m标准堤内　坡M＝外　坡M＝顶高程m顶宽度m干容重t/m3弃土顶高程m外　坡M＝宽　度m右岸部分河　坡M＝河　滩高程　　m宽度　　m标准堤内　坡M＝外　坡M＝顶高程m顶宽度m干容重t/m3弃土顶高程m外　坡M＝宽　度m检测结果共检测　　　点，其中合格　　　点，合格率为　　　%。施工单位自评意见质量等级监理单位复核意见核定质量等级实测点合格率为%。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.1-88水泥土深层搅拌桩单元工程质量评定表水工3-11单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日主要检查项目项目质量标准质量情况1加固料符合设计及规范要求主允许偏差实测值（mm） 要检测项目项目设计值（mm）123456789101桩底高程不浅于设计标高2各桩加固料用量大于设计用量3桩身锤击数N=10h≤100mm4桩径偏差不小于设计要求一般检测项目1桩纵向轴线偏差±502桩横向轴线偏差±503钻杆倾斜度1.5%4桩顶高程不低于设计规定单桩质量等级检测结果施工单位自评意见质量等级监理单位复核意见核定质量等级本单元共有桩,其中有符合优良标准，优良率%。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.1-88基础排水单元工程质量评定表水工3-12单位工程名称工　程　量分部工程名称检验日期年月日单元工程名称、部位　评定日期年月日项次检　查　项　目质量标准各孔检测结果12345678910 1主要检测项目垂直排水孔孔深偏差±2%2管（槽板）接头，管（槽板）与岩石接触密合不漏浆，管（槽）内干净3一般检测项目垂直排水孔倾斜度深孔≤1%浅孔≤2%4孔口平面位置偏差≤10cm5水平孔（槽）平面位置偏差≤10cm6倾斜度≤2%各孔质量评定本单元共有　　　孔，其中优良　　　孔，优良率　　　　%。施工单位自评意见质量等级监理单位复核意见核定质量等级单元内各排水孔质量全部达合格标准，其中优良排水孔为%。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.1-88高压喷射灌浆单元工程质量评定表水工3-13单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日主要检查项次检查项目质量标准各孔检测结果 项目123456789101造孔孔深应符合设计要求2高高压喷杆下入深度应符合设计要求压灌浆3进浆密度、浆量和浆液应符合设计要求4提升速度（cm/min）应符合设计要求5灌浆记录应符合设计要求一般检查项目1钻孔孔序应符合设计要求2孔位应符合设计要求3偏斜率应符合设计要求4高压灌浆水压(Mpa)水量(L/min)应符合设计要求5气压(Mpa)气量(m3/h)应符合设计要求6定喷(或摆喷、旋喷)应符合设计要求7回转速度应符合设计要求单元工程效果检查物探检验成果围井，抽水试验K=cm/s检测结果本单元共有孔，其中优良孔，优良率%。施工单位自评意见质量等级监理单位复核意见核定质量等级本单元灌浆孔全部合格，其中优良孔占%，物探或围井、抽水试验。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.1-88混凝土防渗墙单元工程质量评定表水工3-14单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日主要检查项目项次检查项目质量标准检验记录1清孔接头刷洗刷子、钻头不带泥屑，孔底淤积不再增加2砼浇筑施工记录图表齐全、准确、清晰一般检查项目1清孔钢筋笼安装符合设计要求2砼浇筑最终高度符合设计要求 主要检查项目项次检查项目设计值质量标准实测值（cm）123456789101槽孔孔深偏差不得小于设计孔深2孔斜率<0.4%3清孔孔底淤积≤10cm4砼浇筑砼上升速度≥2m/h，或符合设计要求一般检测项目1槽孔中心偏差±3cm2孔宽满足设计要求(包括接头搭接厚度)3清孔孔内浆液密度≤1.3g/cm34浆液含砂量≤12%5浆液粘度≤30g6砼浇筑导管间距与埋深两导管距离<3.5m，导管距孔端，一期槽孔为1.0~1.5m；二期槽孔为0.5~1.0m；6m〈埋深>1m。7砼塌落度18~22cm8砼扩散度34~38cm施工单位自评意见质量等级监理单位复核意见核定质量等级槽孔的主要检查（测）项目符合质量要求，其它检查项目查项，符合项，其它检测项目测点，合格点，合格率%。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.1-88振冲地基加固单元工程质量评定表水工3-15单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日主要检查项项次检查项目质量标准各孔检测结果 目123456789101钻孔孔深不得小于设计孔深2填振密电流符合设计要求料3振冲记录齐全、清晰、准确一般检查项目1钻孔孔位允许偏差成孔中心与设计定位中心偏差<10cm，桩顶中心与定位中心偏差<20cm2孔径符合设计要求3填料填料质量(包括数量)粒径<5cm，含泥量<10%，填料数量符合设计要求4填料水压符合设计要求5提升高度提升孔高≤0.5m振冲桩或复合地基的贯入击数和载荷试验说明情况和测试成果：检测结果本单元共有孔，其中优良孔，优良率%。施工单位自评意见质量等级监理单位复核意见核定质量等级施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.1-88造孔灌注桩基础单元工程质量评定表水工3-16单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次检查项目质量标准各孔检测结果123456789101钻主要检查项目孔斜率<1% 孔2孔深不得小于设计孔深3一般孔径偏差+10cm-5cm检查项目4孔位偏差单桩、条形桩基沿垂直轴线方向和群桩基础边桩的偏差<1/6桩设计直径，其他部位桩的偏差<1/4桩径。5清孔主要检查项目孔底淤积厚度端承桩≤10cm，磨擦桩≤30cm6一般检查项目孔内浆液密度循环1.15~1.25g/cm3原孔造浆1.1左右7混凝土浇筑主要检查项目混凝土上升速度≥2m/h或符合设计要求8施工记录、图表齐全、准确、清晰9一般检查项目导管埋深1m<埋深≤6m10钢筋笼安放符合设计要求11混凝土塌落度18~22cm12混凝土扩散度34~38cm13浇筑最终高度符合设计要求各孔质量评定混凝土质量指标和桩的载荷测试检测结果本单元共孔，其中优良孔，优良率%。施工单位自评意见质量等级监理单位复核意见核定质量等级单元内，各灌注桩全部达合格标准，其中优良桩有%，混凝土抗压强度保证率为%。施工单位名称监理单位名称初检复检终检核定人水利水电工程AHSL-2002抛石槽抛石单元工程质量评定表水工3-17单位工程名称大坝加固工程单元类别一般单元工程分部工程名称小库上游抛石和护坡工程检验日期年月日单元工程名称、部位滩地段（0+380～0+500）抛石评定日期年月日保证项目项目质量标准检验记录1抛石材料符合《水闸规范》要求基项目质量情况质量 本项目等级123456789101抛石间结合处2每层抛石允许偏差项目项目质量标准（mm）实测偏差值（mm）123456789101抛石重量>25kg合格率>90%2抛石尺寸长×宽×厚>300×>250×>1503顶面高程大于设计高程4外形尺寸±50施工单位自评意见质量等级监理单位复核意见核定质量等级保证项目符合质量标准,基本项目查项，优良项，优良率%，允许偏差项目共测点，合格点，合格率%。施工单位名称安徽水安建设发展股份监理单位名称滁州水苑建设监理初检复检终检核定人水利水电工程AHSL-2002压密注浆单元工程质量评定表水工3-18单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日主要检查项次检查项目质量标准抽查孔检测结果 项目1造孔孔深符合设计要求123456789102注浆灌浆浆液密度1.70~1.87cm33灌浆压力0.2~0.5Mpa4灌浆记录齐全、清晰、准确一般检查项目1造孔孔位±10cm2偏斜率<1%3孔序符合设计要求4注浆达到压力时每次提升高度0.2~0.5M5终灌标准孔口不溢浆单元工程效果检查灌浆后地基承载力检测结果本单元共有孔，其中优良孔，优良率%。施工单位自评意见质量等级监理单位复核意见核定质量等级主要检查项目全部符合质量标准。一般检查项目项，符合项，基本符合项。检测孔，优良率%。施工单位名称监理单位名称初检复检终检核定人水利水电工程AHSL-2002测压管安装单元工程质量评定表水工3-19单元工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日主要检查项目项次项目检验记录1测压管和管材质量要符合设计要求2测压管进口滤井用材质量符合设计及规范要求1管材接头连接牢固，密封可靠 一般检查项目2管口的相对位置符合设计要求3管口保护符合设计要求一般检测项目项次项目设计值允许偏差实测值123456789101滤管尺寸±5%尺寸2测压管进水段高程±2cm3测压管坡度0.5%坡度4测压管垂直度2cm，0.5%H检测项目测压管灵敏度测试：施工单位自评意见质量等级监理单位复核意见核定质量等级主要检查项目符合质量标准，一般检查项目查项，符合项，一般检测项目查点，合格点，合格率%。施工单位名称监理单位名称初检复检终检核定人水利水电工程AHSL-2002土工膜铺设单元工程质量评定表水工3-20单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目名称质量标准检验结果检查项1复合土工膜质量符合设计及规范要求 目2复合土工膜材料完整性无破损和缺少或有破损缺少情况，但修复合格3土工合成材料连接方式及均匀平整性符合设计及规范要求4基面处理符合设计要求5铺设方式符合设计及实地施工要求6铺设平整情况平整、无绷紧现象7埋深情况埋入深度及折回符合设计要求项次项目名称质量标准实测值12345678910检测项目1接头搭接宽度搭接宽度为10cm。不得小于8cm2复合土工膜与锁口梁接头处理插入=55cm3复合土工膜与浆砌石封顶接头处理插入=50cm施工单位自评意见质量等级监理单位复核意见核定质量等级检查项目达到质量标准，检测项目共测点。合格点，合格率%。施工单位名称监理单位名称初检复检终检核定人水利水电工程AHSL-2002井管封堵单元工程质量评定表水工3-21单位工程名称单元类别分部工程名称检验日期年月日单元工程名称评定日期年月日项次项目名称质量标准检验记录1封堵材料符合设计要求2回填量符合设计要求 项次项目名称设计值允许偏差（mm）实测值（mm）123456789101回填层厚度厚度300mm2填料粒径符合设计要求3含水率符合设计要求施工单位自评意见质量等级监理单位复核意见核定质量等级施工单位名称监理单位名称初检复检终检核定人1　金属结构及启闭机安装评定表金属结构及启闭机安装评定表金结4-1平面闸门埋件安装单元工程质量评定表金结4-1-1平面闸门底槛、门楣安装质量评定表金结4-1-2平面闸门主轨、侧轨安装质量评定表金结4-1-3平面闸门侧止水座板、反轨安装质量评定表金结4-1-4平面闸门胸墙、护角安装质量评定表金结4-1-5平面闸门工作范围内各埋件距离质量评定表金结4-2平面闸门门体安装单元工程质量评定表金结4-3弧形闸门埋件安装单元工程质量评定表金结4-3-1弧形闸门底槛、门楣安装质量评定表金结4-3-2弧形闸门侧止水座板、侧轮导板安装质量评定表金结4-3-3弧形闸门工作范围内各埋件距离质量评定表金结4-3-4弧形闸门铰座钢梁、铰座基础螺栓中心及锥形铰座基础环安装质量评定表金结4-4弧形闸门门体安装单元工程质量评定表 金结4-4-1弧形闸门门体铰座、铰轴、支臂安装质量评定表金结4-4-2弧形闸门门体支臂两端连接板、抗剪板防腐蚀止水安装质量评定表金结4-5人字闸门埋件安装单元工程质量评定表金结4-6人字闸门门体安装单元工程质量评定表金结4-7横拉门埋件安装单元工程质量评定表金结4-8横拉门底、顶平车轨道安装单元工程质量评定表金结4-9横拉门底、顶平车安装单元工程质量评定表金结4-10横拉门门体安装单元工程质量评定表金结4-11活动式拦污栅安装单元工程质量评定表金结4-12固定卷扬式启闭机安装单元工程质量评定表金结4-13螺杆式启闭机安装单元工程质量评定表金结4-14油压式启闭机安装单元工程质量评定表金结4-14-1油压式启闭机机架、活塞杆度、钢梁与推力支座安装质量评定表金结4-14-2油压式启闭机油桶、贮油箱、管道安装质量评定表金结4-14-3油压式启闭机试验及水压试验质量评定表水利水电工程SDJ249.2-88平面闸门埋件安装单元工程质量评定表金结4－1单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目主要项目（个）一般项目（个）共计合格优良共计合格优良1底槛、门楣安装2主轨、侧轨安装3反轨、侧止水座板安装4护角、胸墙安装5各埋件距离合计优良项目占全部项目百分数（%）施工单位自评意见质量等级监理单位复核意见核定质量等级 施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.2-88平面闸门底槛、门楣安装质量评定表金结4-1-1单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目设计值(mm)允许偏差(mm)实测值（mm）质量12345678910等级1底槛Δ对门槽中心线a±52Δ对孔口中心线b±53高程±54Δ工作表面一端对另一端的高差L≥100003L＜1000025工作表面波状不平度(工作范围内)26Δ工作表面组合处的错位(工作范围内)17工作表面扭曲fΔ工作范围内表面宽度BB＜1001B＝100~2001.5B＞20021门Δ对门槽中心线a(工作范围内)+2﹣1 楣2Δ门楣中心对底槛面的距离h±33工作表面波状不平度(工作范围内)24Δ工作表面组合处的错位(工作范围内)0.55工作表面扭曲fΔ工作范围内表面宽度BB＜1001B＝100~2001.5施工单位自评意见监理单位复核意见主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.2-88平面闸门主轨、侧轨安装质量评定表金结4-1-2单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目设计值（mm）允许偏差(mm)实测值（mm）质量等级加工不加工123456789101主轨对门槽中心线aΔ工作范围内+2﹣1+3﹣1工作范围外+3﹣1+5﹣22对孔口中心线bΔ工作范围内±3±3工作范围外±4±43Δ工作表面组合处的错位工作范围内0.51工作范围外124工作表面扭曲fΔ工作范围内表面宽度BB＜1000.51B＝100~20012B＞20012工作范围外允许增加值221侧轨对门槽中心线aΔ工作范围内±5工作范围外±52对孔口中心线bΔ工作范围内±5工作范围外±53Δ工作表面组合处的错位工作范围内1工作范围外24ΔB＜1002 工作表面扭曲f工作范围内表面宽度BB＝100~2002.5B＞2003工作范围外允许增加值2施工单位自评意见监理单位复核意见主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.2-88平面闸门侧止水座板、反轨安装质量评定表金结4-1-3单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目设计值(mm)允许偏差（mm）实测值（mm）质量等级123456789101侧止水座板∆对门槽中心线a（工作范围内）＋2－12∆对孔口中心线b（工作范围内）±33∆工作表面波状不平度（工作范围内）24∆工作表面组合处的错位(工作范围内)0.55工作表面扭曲f∆工作范围内表面宽度BB＜1001B＝100~2001.5B＞2002工作范围外允许增加值21反轨对门槽中心线a∆工作范围内＋3－1工作范围外＋5－22对孔口中心线b∆工作范围内±3工作范围外±53∆工作表面组合处的错位工作范围内1工作范围外24工作表面扭曲f∆工作范围内表面宽度BB＜1002B＝100~2002.5 B＞2003工作范围外允许增加值2施工单位自评意见监理单位复核意见反轨、侧止水座板主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.2-88平面闸门胸墙、护角安装质量评定表金结4-1-4单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目设计值(mm)允许偏差（mm）实测值（mm）质量等级兼作止水不兼作止水上部下部上部下部123456789101胸墙∆对门槽中心线a(工作范围内)＋5－0＋2－1＋8－0＋2－12∆工作表面波状不平度(工作范围内)22443∆工作表面组合处的错位(工作范围内）11111护角兼作侧轨对门槽中心线a∆工作范围内±5工作范围外±52对孔口中心线b∆工作范围内±5工作范围外±53∆工作表面组合处的错位工作范围内1工作范围外24工作表面扭曲f∆工作范围内表面宽度BB＜1002B＝100~2002.5B﹥2003施工单位自评意见监理单位复核意见 胸墙、护角兼作侧轨主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.2-88平面闸门工作范围内各埋件距离质量评定表金结4-1-5单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目设计值(mm)允许偏差（mm）实测值（mm）质量等级123456789101主轨（加工）与反轨工作面间的距离＋4－12主轨中心距±43反轨中心距±54侧止水座板中心距±45主轨（加工）与侧止水座板面间的距离（指上游封水的闸门）＋3－16门楣中心对底槛面距离±3施工单位自评意见监理单位复核意见 工作范围内各埋件距离共检项目，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.2-88平面闸门安装单元工程质量评定表金结4-2单位工程名称天长市2021年小型水利建设补助工程项目（天长街道办）单元类别一般单元工程分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目允许偏差(mm)实测值（mm）合格优良123456789101滚轮或滑道平面度L＞10m3L≤10m22∆止水橡皮顶面平度23∆止水橡皮与滚轮或滑道面距离＋2－1±14反向滑块至滑道或滚轮的距离（反向滑块自由状态）±2＋2－15两侧止水中心距离±36顶止水至底止水边缘距离±37平面闸门静平衡试验，上、下游,左、右方向偏差门高1/1000，且小于8项次检验项目质量标准检验结果1无水时闸门工作部位密封应用灯光或其他方法检查止水橡皮，不应有透光或间隙 2无水时闸门运行闸门升降无卡阻，止水橡皮无损伤施工单位自评意见质量等级监理单位复核意见核定质量等级施工单位名称安徽同济水电建安监理单位名称南京海宁建设工程监理咨询初检复检终检核定人水利水电工程SDJ249.2-88弧形闸门埋件安装单元工程质量评定表金结4-3单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目主要项目（个）一般项目（个）共计合格优良共计合格优良1底槛、门楣安装2侧止水座板、侧轮导板安装3工作范围内各埋件距离4铰座钢梁、铰座基础螺栓、锥形铰座基础环安装合计优良项目占全部项目百分数（%） 施工单位自评意见质量等级监理单位复核意见核定质量等级施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.2-88弧形闸门底槛、门楣安装质量评定表金结4-3-1单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目设计值(mm)允许偏差(mm)实测值（mm）质量等级123456789101底槛Δ对孔口中心线b（工作范围内）±52Δ工作表面一端对另一端的高差L≥100003L＜1000023Δ工作表面波状不平度24Δ工作表面组合处的错位15工作表面扭曲fΔ工作范围内表面宽度BB＜1001B＝100~2001.5B＞20026里程±57高程±51门楣Δ工作表面波状不平度22Δ工作表面组合处的错位0.53工作表面扭曲fΔ工作范围内表面宽度BB＜1001B＝100~2001.5 4里程＋2－1施工单位自评意见监理单位复核意见底槛、门楣主要项目共检项，其中优良项，合格项；底槛、门楣一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.2-88弧形闸门侧止水座板、侧轮导板安装质量评定金结4-3-2单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目设计值(mm)允许偏差(mm)实测值（mm）质量等级潜孔式露顶式123456789101侧止水座板对孔口中心线b∆工作范围内±2＋3－22工作范围外＋4－2＋6－23∆工作表面波状不平度224∆工作表面组合处的错位11∆侧止水座板和侧轮导板中心线的曲率半径±5±55工作表面扭曲f∆工作范围内表面宽度BB＜10011B＝100~2001.51.5B＞20022工作范围外允许增加值221侧轮导板对孔口中心线b∆工作范围内＋3－2工作范围外＋6－23∆工作表面波状不平度2∆工作表面组合处的错位1∆侧止水座板和侧轮导板中心线的曲率半径±54工作表面∆工作范围内表面宽度BB＜1002 扭曲fB＝100~2002.5B＞2003工作范围外允许增加值2施工单位自评意见监理单位复核意见反轨、侧止水座板主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.2-88弧形闸门工作范围内各埋件距离质量评定表金结4-3-3单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目设计值(mm)允许偏差(mm)实测值（mm）质量等级潜孔式露顶式123456789101底槛中心与铰座中心水平距离±4±52侧止水座板中心与铰座中心距离±4±63铰座中心和底槛垂直距离±4±54两侧止水座板间距离＋4－3＋5－35两侧轮导板间距离＋5－3＋5－3施工单位自评意见监理单位复核意见 闸门工作范围内各埋件距离共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.2-88弧形闸门铰座钢梁、铰座基础螺栓中心及锥形铰座基础环安装质量评定表金结4-3-4单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目设计值（mm）允许偏差(mm)实测值（mm）质量等级123456789101∆铰座钢梁里程±1.52∆铰座钢梁高程±1.53∆铰座钢梁中心和孔口中心±1.54∆铰座钢梁倾斜度L/10005铰座基础螺栓中心16锥形铰座基础环中心17锥形铰座基础环(加工)表面铅垂度1施工单位自评意见监理单位复核意见 主要项目共检项，其中优良项，合格项，一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.2-88弧形闸门门体安装单元工程质量评定表金结4-4单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目主要项目(个)一般项目(个)共计合格优良共计合格优良1铰座安装2铰轴、支臂安装3支臂两端连接板和抗剪板及止水橡皮安装4门体防腐蚀表面处理、涂料涂装5门体防腐蚀表面金属喷镀合计优良项目占全部项目的百分数(%)施工单位自评意见质量等级监理单位复核意见核定质量等级 施工单位名称监理单位名称初检复检终检核定人注：门体防腐蚀表面处理、涂料涂装表面喷镀均指安装焊缝两侧。水利水电工程SDJ249.2-88弧形闸门门体铰座、铰轴、支臂安装质量评定表金结4-4-1单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目允许偏差（mm）实测值（mm）质量等级合格优良123456789101铰座安装△铰座轴孔倾斜度1/m1/m2△两铰座轴线相对位置的偏移21.53铰座中心对孔口中心距离±1.5±14铰座里程±2±1.55铰座高程±2±1.5项次项目潜孔式露顶式实测值（mm）质量等级合格优良合格优良123456789101铰轴、支臂△铰轴中心至面板外缘曲率半径R±4±4±8±62△两侧曲率半径相对差33543支臂中心与铰链中心吻合值21.521.54支臂中心至门叶中心的偏差L±1.5±1.5±1.5±1.5 施工单位自评意见监理单位复核意见主要项目共检项，其中优良项，合格项;一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.2-88弧形闸门门体支臂两端连接板、抗剪板、防腐蚀及止水安装质量评定表金结4-4-2单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目允许偏差（mm）实测值（mm）质量等级123456789101止水橡皮实际压缩量和设计压缩量+2–1项次检验项目质量标准检验结果合格优良1支臂两端的连接板和铰链、主梁接触良好2抗剪板和连接板接触顶紧3无水时闸门运行闸门升降无卡阻，止水橡皮无损伤4防腐表面处理用压缩空气喷砂或喷丸除锈，彻底清除铁锈，氧化皮、焊渣、油灰尘、水份等使之露出灰白色金属光泽用压缩空气喷砂或喷丸除锈，使之达到SSPC—VISI中SSPC—SP10或（SIS055900中Sa21/2标准，表面粗糙度为60~70μm5涂料涂装涂料涂装的层数，每层厚度、间隔时间均按设计要求和厂家说明书规定进行。经外观检查、涂层均匀、表面光滑，颜色一致，无皱皮、脱皮、气泡、挂流、漏刷等缺陷涂料涂装表面质量达到合格标准；涂层厚度符合设计要求；无针孔；用刀划检查涂层粘附力，应不易剥离 6金属喷镀经外观检查，喷镀金属表面应均匀，无气泡，无秃斑，无粘附金属外观质量达到合格标准；喷镀层厚度符合设计要求；用切划网格法检验附着力时，镀层不应和母材分离。如果每网格中，有少许镀层粘在胶带上，但部分仍粘附在母材上，而且分离发生在喷镀金属层处，不是在结合面上，则附着力亦满足要求施工单位自评意见监理单位复核意见一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.2-88人字闸门埋件安装单元工程质量评定表金结4-5单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目设计值（mm）允许偏差(mm)实测值（mm）合格优良123456789101∆蘑菇头中心21.52∆两蘑菇头相对高程21.53∆底枢轴座水平1/m0.8/m4蘑菇头高程±3±25∆两拉杆中心线交点与顶枢中心21..56∆拉杆两端高差10.87∆顶枢轴两座板铅垂度1/m0.8/m8枕座中心线（倾斜值）329∆每对相接触的支、枕垫块中心线偏移5410支枕垫块间隙局部的0.4连续长度不超过10%0.4连续长度≤5% 连续的0.20.1施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项，一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.2-88人字闸门安装单元工程质量评定表金结4-6单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目设计值(mm)允许偏差(mm)实测值（mm）合格优良123456789101∆顶、底枢轴线偏离值21.52∆底横梁在斜接柱一端的下垂度543∆旋转门叶，从全开到全关过程中，斜接柱上任一点的跳动量。门宽小于12m10.5门宽大于12m21.54∆止水橡皮顶面平度25∆止水橡皮实际压缩量和设计压缩量＋2－1项次检验项目质量标准检验结果1支、枕垫块与支、枕座间填料浇筑符合规范及设计要求2闸门运行底、顶枢转动平稳，无异常声音 3∆钢性止水座间隙止水的支、枕垫块间应不大于0.15mm的连续间隙，局部间隙不大于0.3mm，间隙累计长度不超过支、枕垫块长度的10%施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项，一般项目共检项，其中优良项，合格项.。施工单位名称监理单位名称初检复检终检核定人水利水电工程DL/T5018-94横拉门埋件安装单元工程质量评定表金结4-7单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目设计值(mm)允许偏差(mm)实测值（mm）123456789101底止水座板△对门槽中心线±52△对孔口中心线±53高程±24工作表面平面度25△工作表面组合处的错位16上、下游封水面距离±51△对门槽中心线+2-1 侧止水座及支撑座2△对孔口中心线±33△工作表面平面度24△工作表面组合处错位0.55止水座板中心距±4施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程AHSL-2002横拉门底、顶平车轨道安装单元工程质量评定表金结4-8单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目设计值（mm）允许偏差(mm)实测值（mm）合格优良123456789101∆轨道实际中心线对轨道设计中心线位置的偏移底轨21.5顶轨2轨道高程底轨±2±2顶轨3∆轨距底轨±3±2.5顶轨4∆轨道纵向平度底轨22顶轨5∆同一断面上,两轨道高程相对差底轨22顶轨6轨道接头左、右、上三面错位底轨11顶轨7轨道接头间隙底轨1~31~2顶轨8顶轨底座平度229底轨至顶轨距离±2±2 10底轨实际中心与顶轨实际中心偏差22施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程AHSL-2002横拉门底、顶平车安装单元工程质量评定表金结4-9单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目设计值(mm)允许偏差(mm)实测值（mm）合格优良123456789101跨度底平车±2±1.5顶平车2△跨度T1、T2的相对差底平车21.5顶平车3△车轮对角线相对差底平车32.5顶平车4车轮垂直偏斜△h底平车h/400h/450顶平车5底平车轴承与轴承座间隙符合设计要求6底平车滚轮与墙板端面间隙符合设计要求7顶平车主动轮与被动轮同位差228齿轮咬合面符合设计要求 施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程AHSL-2002横拉门门体安装单元工程质量评定表金结4-10单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目设计值（mm）允许偏差（mm）实测值（mm）合格优良123456789101△止水橡皮顶面平度22△止水橡皮与滑道面距离+2-1±13△反向滑块至滑道的距离（反向滑块自由状态）±2+2-14两侧止水中心距离±35吊杆中心与设计中心距离符合设计要求施工单位自评意见质量等级监理单位复核意见核定质量等级 主要项目共检项，其中优良项合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.2-88活动式拦污栅安装单元工程质量评定表金结4-11单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目设计值（mm）允许偏差(mm)实测值（mm）合格优良123456789101埋件安装∆主轨对栅槽中心线＋3－22∆反轨对栅槽中心线＋5－23底槛里程±5±44底槛高程±5±45底槛对孔口中心±5±46主、反轨对孔口中心线±5±47倾斜设置的拦污栅的倾斜角度10′8主、反轨工作面间距离＋7－39主轨对孔口中心线±510反轨对孔口中心线±5项次检验项目质量标准检验结果1栅体∆栅体间连接应牢固可靠2∆栅体在栅槽内升降灵活、平稳、无卡阻现象 施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.2-88固定卷扬式启闭机安装单元工程质量评定表金结4-12单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目设计值(mm)允许偏差(mm)实测值（mm）合格优良123456789101中心、高程∆纵、横向中心线32.52高程±5±43∆水平0.5/m0.4/m项次项目质量标准检验结果1无负荷试运转电动机运转平稳、三相电流平衡2电气设备无异常发热现象3控制器接头无烧损现象4限位开关动作准确可靠5高度指示器指示正确，主令装置动作准确可靠6机械部件运转时，无冲击声和异常声音7构件连接处无裂纹、松动或损坏现象，机箱无渗油8制动闸瓦运行时全部离开制动轮，无任何磨擦9钢丝绳无碰刮,定、动滑轮转动灵活,无卡阻10静负荷试运转闸门无水压及有水压全行程启闭时电气与机械部分正常,制动器能制止闸门升降，动作平稳、可靠。负荷控制器动作准确、可靠 施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.2-88螺杆式启闭机安装单元工程质量评定表金结4-13单位工程名称天长市2021年小型水利建设补助工程项目（天长街道办）单元类别一般单元工程分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次检测项目设计值(mm)允许偏差(mm)实测值（mm）合格优良123456789101中心高程∆纵、横向中心线21.52高程±5±43∆水平0.5/m0.4/m4螺杆与闸门连接前铅垂度0.2/m0.2/m项次检验项目质量标准检验结果1无负荷试运转手摇部分运转灵活、平稳，无卡阻现象，手、电两用机构的电气闭琐装置可靠2行程开关动作灵敏、准确，高度指示器准确3转动机构运转平稳，无冲击声和其他异常声音4电气设备无异常发热现象5机箱无渗油现象6静负荷试运转电气和机械部分符合本表检验项目1~5项标准施工单位自评意见质量等级监理单位复核意见核定质量等级 主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称安徽同济水电建安监理单位名称南京海宁建设工程监理咨询初检复检终检核定人水利水电工程SDJ249.2-88油压启闭机安装单元工程质量评定表金结4-14单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目主要项目(个)一般项目(个)共计合格优良共计合格优良1机架安装及活塞铅垂度2钢梁与推力支座安装3油桶、贮油箱管道安装4△启闭试验及水压试验合计优良项目占全部项目的百分数（%）施工单位自评意见质量等级监理单位复核意见核定质量等级 施工单位名称监理单位名称初检复检终检核定人人水利水电工程SDJ249.2-88油压启闭机机架、活塞杆铅垂度、钢梁与推力支座安装质量评定表金结4-14-1单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目允许偏差(mm)实测值（mm）质量等级合格优良123456789101∆机架纵、横向中心线21.52机架高程±5±43∆活塞杆每米铅垂度0.50.44∆活塞杆全长铅垂度1/4000L1/4000L5∆机架钢梁与推力支座组合面通隙0.050.056机架钢梁与推力支座组合面局部间隙0.10.08局部间隙深度1/3组合面宽度1/4组合面宽度局部间隙累计长度20%周长15%周长 7∆推力支座顶面水平0.2/m0.2/m施工单位自评意见监理单位复核意见主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.2-88油压启闭机油桶、贮油箱、管道安装质量评定表金结4-14-2单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目允许偏差(mm)实测值（mm）质量等级合格优良123456789101油桶、贮油箱安装水平度（卧式）不大于L/1000（L为容器长度）不大于102垂直度（立式）不大于H/1000且不大于10（H为容器高）不大于53高程±10±54中心线位置1055管路安装平面位置（每10m内）±10、且全长不大于20±5、且全长不大于156高程±5±47排管垂直度2/m.且全长不大于151.5/m且全长不大于108排管平面度≤5≤39排管间距0~＋50~＋3施工单位自评意见监理单位复核意见 主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.2-88油压启闭机启闭试验及水压试验质量评定表金结4-14-3单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目质量标准检验记录质量等级1水压试验强度1.5倍额定工作压力，并大于0.4MPa试压10min，无渗漏2严密性1.25倍额定工作压力试压30min，无渗漏,且压降<5%额定工作压力3在额定工作压力下试压12h,无渗漏,且压降<5%额定工作压力4油泵试验空载试验油压连续空转不少于30min无异常现象5油作泵压在力工的25%分别连续运转15min，无振动、杂音和温升过高现象50%75%100%6排油检查油泵在1.1倍工作压力时排油，无剧烈振动和杂音7起动阀检查油泵转动后3~5s内，起动阀应动作，使油泵带上负荷8无操水作自试动验钢管电接点压力表整定值符合规范及设计要求9电接点压力表定值符合规范及设计要求10闸门升降灵活、无卡阻现象11闸门启闭灵活、无卡阻。快速闭门时间符合设计要求12机组过速时，继电器动作提起闸门，模拟过速度，继电器动作正常 13主令控制器接通、断开时闸门所处位置符合设计图纸，高度指示器所示位置正确14活塞和管路系统漏油检查闸门提起48h，因系统漏油而产生的闸门沉降量≤200mm施工单位自评意见监理单位复核意见施工单位名称监理单位名称初检复检终检核定人1　机泵安装评定表机泵安装评定表机泵5-1立式水泵、电机安装单元工程质量评定表（小型）机泵5-2水泵出水管安装单元工程质量评定表（小型）机泵5-3立式水泵固定部件安装单元工程质量评定表机泵5-4立式电动机上下机架及定子安装单元工程质量评定表机泵5-5立式机组轴承安装单元工程质量评定表机泵5-6立式机组转动部分安装单元工程质量评定表机泵5-7立式机组轴线调整及叶轮试验单元工程质量评定表机泵5-8卧式机组电动机安装单元工程质量评定表机泵5-9卧式机组水泵安装单元工程质量评定表机泵5-10机组管路安装单元工程质量评定表机泵5-11起重机安装单元工程质量评定表机泵5-12拍门安装单元工程质量评定表机泵5-13离心水泵安装单元工程质量评定表机泵5-14清污机安装单元工程质量评定表水利水电工程SD204-86立式水泵、电机安装单元工程质量评定表机泵5-1单位工程名称天长市2021年小型水利建设补助工程项目（天长街道办）单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目允许偏差(mm)实测值（mm）合格优良123456789101Δ机架中心1.00.8 电机部分2Δ机架水平mm/m0.100.083机架高程±1.5±1.01水泵固定部分Δ埋入部件中心及方位2.01.52Δ埋入部件圆度1.00.53埋入部件水平mm/m0.070.054Δ水泵轴窝水平mm/m0.035Δ水泵轴窝垂直同轴度0.086Δ叶轮室圆度±10%设计间隙±8%设计间隙7埋入部件高程±3±28合缝间隙0.05mm塞尺不得通过1转动部件Δ叶轮与叶轮室间隙±20%实际平均间隙±15%实际平均间隙2叶轮安装高程轴流泵+2混流泵3联轴器同轴度不大于0.164联轴器间隙0.50.4施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称安徽同济水电建安监理单位名称南京海宁建设工程监理咨询初检复检终检核定人注：本表适用电机为整机出厂水泵安装。水利水电工程SD204-86水泵出水管安装单元工程质量评定表机泵5-2单位工程名称天长市2021年小型水利建设补助工程项目（天长街道办）单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次检测项目允许偏差(mm)实测值（mm）合格优良12345678910 1∆始装节管口中心542与设备联接的管节中心64项次检验项目质量标准检验结果1伸缩节安装与管道保持同心，不歪斜、卡阻，伸缩量符合设计要求2法兰连接法兰连接密封性能良好，两法兰保持平行，螺栓外露长度符合规范要求3水压试验符合设计要求施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称安徽同济水电建安监理单位名称南京海宁建设工程监理咨询初检复检终检核定人水利水电工程SD204-86立式水泵固定部件安装单元工程质量评定表机泵5-3单位工程名称天长市2021年小型水利建设补助工程项目（天长街道办）单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次检测项目允许偏差(mm)实测值（mm）合格优良叶轮直径（m）叶轮直径(m)＜33~4.5＞4.5＜33~4.5＞4.5123456789101△埋入部件的中心及方位2.03.04.01.52.03.0 2△埋入部件圆度（包括同轴度）1.01.52.00.51.01.53△埋入部件的水平(mm/m)0.070.054△叶轮室圆度±10%设计间隙±8%设计间隙5△水泵轴窝水平偏差(mm/m)0.036△水泵轴窝垂直同轴度0.087埋入部件的高程±3±28泵轴密封安装间隙20%实际平均间隙9各组合缝合缝间隙0.05mm塞尺不得通过当允许有局部间隙时用不大于0.10mm塞尺检查，深度不应超过组合面宽度1/3，总长不应超过周长的20%10组合螺栓及销钉组合缝处的安装面错牙应不超过0.1施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称安徽同济水电建安监理单位名称南京海宁建设工程监理咨询初检复检终检核定人水利水电工程SD204-86立式电动机上下机架及定子安装单元工程质量评定表机泵5-4单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次检测项目允许偏差(mm)实测值（mm）合格优良12345678910 1∆机架中心1.00.82∆机架水平(mm/m)0.100.083机架高程±1.5±1.04∆定子圆度（各半径与平均半径差）±5%设计空气间隙±4%设计空气间隙5∆定子铁芯平均中心线高于转子磁极平均中心线0.5%定子铁芯有效长度6各组合缝合缝间隙0.05mm塞尺不得通过当允许有局部间隙时用不大于0.10mm塞尺检查，深度不应超过组合面宽度1/3，总长不应超过周长的20%施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SD204-86立式机组轴承安装单元工程质量评定表机泵5-5单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次检查项目质量标准质量情况1△推力轴瓦局部不接触面积每处不大于2%轴瓦面积，总和不应大于5%轴瓦面积2△推力轴瓦研刮每1cm2内应有1-3个接触点 3分块轴瓦研刮每1cm2内至少有1个接触点4分块轴瓦每块局部不接触面积每处不大于5%轴瓦面积，总和不应大于15%轴瓦面积5轴瓦表面无裂纹、起泡及脱壳等缺陷6轴承油槽渗漏试验用煤油保持4小时，无渗漏7冷却器试验试验压力0.35Mpa,保持60min,无渗漏8每块导轴瓦绝缘电阻>50MΩ9推力轴承充油前绝缘电阻≥5MΩ施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SD204-86立式机组转动部分安装单元工程质量评定表机泵5-6单位工程名称天长市2021年小型水利建设补助工程项目（天长街道办）单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次检测项目允许偏差(mm)实测值（mm）合格优良123456789101△转子圆度±5%设计空气间隙±4%设计空气间隙2△定转子空气间隙(与平均间隙之差)±10%平均间隙±8%平均间隙 3△叶轮与叶轮室间隙±20%实际平均间隙±15%实际平均间隙4△主轴法兰间隙≤0.05≤0.045推力头卡环轴向间隙0.056推力头套入前检查其配合尺寸符合设计要求7叶轮安装高程叶轮直径(m)＜33~4.5>5轴流泵＋2＋3＋4混流泵按设计的叶片间隙加大0.5~18受油器体上各油封轴承的不同轴度0.059受油器水平度(mm/m)0.050.0410受油器对地绝缘不小于0.5MΩ施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称安徽同济水电建安监理单位名称南京海宁建设工程监理咨询初检复检终检核定人水利水电工程SD204-86立式机组轴线调整及叶轮试验单元工程质量评定机泵5-7单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次检测项目允许偏差(mm)实测值（mm）转速（r/min）1002503756001000123456789101△水泵轴线相对摆度（mm/m）(双振幅)0.050.050.040.030.02 2△电动机相对摆度(mm/m)(双振幅)0.030.030.020.020.023△水泵导轴承的绝对摆度0.350.250.204△推力轴的导轴瓦单侧间隙0.055△机组轴线垂直度（mm/m）0.026水泵下轴颈中心偏差0.047液压全调节泵，每小时每个叶片密封装置的漏油量（ml）叶轮直径<33~4.5＞4.55710施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SD204-86卧式机组电动机安装单元工程质量评定表机泵5-8单位工程名称天长市2021年小型水利建设补助工程项目（天长街道办）单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次检测项目允许偏差（mm）实测值（mm）123456789101联轴器同轴度转速(r/min)<500500~750750~1500刚性连接径向0.160.120.10端面0.080.060.05弹性连接径向0.240.160.12端面0.150.100.082弹性轴孔直径25~2830~3835~4540~5545~6550~7570~9580~120100~150 联轴器的端面间隙标准型型号B1B2B3B4B5B6B7B8B9外型最大直径120140170190220260330410500间隙1~51~52~62~62~62~82~102~122~15轻型型号Q1Q2Q3Q4Q5Q6Q7Q8Q9外型最大直径105120145170200240290350440间隙1~41~41~41~51~52~62~62~82~103△轴承座的水平(mm/m)横向0.2纵向0.14△轴承孔中心同轴度0.15电机滑环摆度0.056△定转子空气间隙±10%平均间隙7弹性联轴器的弹性圈和柱销配合过盈量0.2~0.48电刷在刷握内间隙0.1~0.29刷握与滑环间隙2~410刷架的绝缘电阻>1MΩ施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项合格项。施工单位名称安徽同济水电建安监理单位名称南京海宁建设工程监理咨询初检复检终检核定人水利水电工程SD204-86卧式机组水泵安装单元工程质量评定表机泵5-9单位工程名称天长市2021年小型水利建设补助工程项目（天长街道办）单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次轴承安装检查项目质量标准质量情况1△推力轴瓦接触面积75%以上2△轴颈与推力轴瓦接触点每cm2有1-3个接触点3△圆形轴瓦间隙顶部1/1000的轴颈直径两侧顶部的一半4轴瓦的球面与球面座接触面积75%左右并分布均匀5轴承座合缝间隙0.05mm塞尺不得通过 与基础板组合缝当允许有局部间隙时用不大于0.10mm塞尺检查，深度不应超过组合面宽度1/3，总长不应超过周长的20%。组合螺栓及销钉组合缝处的安装面错牙不应超过0.10项次水泵安装检测项目允许偏差（mm）实测值（mm）123456789101水泵安装的纵横向水平偏差0.01/m2高程±13里程±24泵轴摆度0.055水泵叶轮密封和轴套外圆摆度水泵进口直径(mm)≤260≤500≤800≤1250≥12500.080.100.120.160.206密封环处的轴向间隙大于0.5~17密封环与泵壳的径向单侧间隙0.00~0.038填料函内侧挡环与轴套的单侧径向间隙0.25~0.509密封环和叶轮配合的单侧径向间隙密封环处直径(mm)120~180180~260260~360360~5000.20~0.300.25~0.350.30~0.400.40~0.60施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称安徽同济水电建安监理单位名称南京海宁建设工程监理咨询初检复检终检核定人水利水电工程SDJ249.3-88机组管路安装单元工程质量评定表机泵5-10单位工程名称天长市2021年小型水利建设补助工程项目（天长街道办）单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次检测项目允许偏差(mm)实测值（mm）合格优良123456789101△明设管平面位置（每10米）±10且全长不超过20±8且全长不超过152明设管高程±5±4 3立管垂直度每米不超过2.0且全长不超过15每米不超过1.5且全长不超过104与设备连接的预埋管出口位置±10项次检验项目质量标准检验记录试验性质试验压力（MPa）试压时间（min）要求标准11.0MPa以上的管件及阀门强度1.5P并大于0.410无渗漏21.0MPa以上的管件及阀门严密性1.25P30无渗漏3系统管路严密性1.0P10无渗漏施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称安徽同济水电建安监理单位名称初检复检终检核定人水利水电工程SDJ249.2-88起重机安装单元工程质量评定表机泵5-11单位工程名称溢洪道加固工程单元类别一般单元工程分部工程名称金属结构及电动葫芦安装检验日期年月日单元工程名称、部位起吊工字钢轨道评定日期年月日项次项目设计值（mm）允许偏差(mm)实测值（mm）合格优良123456789101∆轨道实际中心线对轨道设计中心线位置的偏移L≤10m21.5L＞10m32.52∆轨距L≤10m±3±2.5 L＞10m±5±43∆轨道纵向平度0.7/m且全程不超过100.7/m且全程不超过84∆同一断面上,两轨道高程相对差L/800且不超过10L/800且不超过85轨道接头左、右、上三面错位116轨道接头间隙1~31~27伸缩节接头间隙＋2－1±1项次检验项目质量标准检验记录1电气部分电动机运转平稳、三相电流平衡2电气设备无异常发热、无烧损现象3∆限位、高度指示动作准确可靠、指示正确4试运转和静负荷运行符合规范要求施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称安徽水安建设发展股份监理单位名称滁州水苑建设监理初检复检终检核定人水利水电工程SL234-1999拍门安装单元工程质量评定表机泵5-12单位工程名称天长市2021年小型水利建设补助工程项目（天长街道办）单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目允许偏差(mm)实测值（mm）合格优良123456789101铰座安装△铰座中心对孔口中心距离±1.5±12高程±2±1.53△两铰座轴线的同轴度1 4铰座轴孔倾斜度1/10005拍门安装拍门门框安装倾斜角度±10ˊ6拍门中心与流道中心32.57△止水橡皮平面度21.58止水橡皮两侧中心距,顶止水中心至底缘距离±3±2.59拍门安装后开启角度偏差符合设计要求施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称安徽同济水电建安监理单位名称初检复检终检核定人水利水电工程SDJ249.4-88离心泵水泵安装单元工程质量评定表机泵5-13单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次检测项目允许偏差(mm)实测值（mm）合格优良123456789101设备平面位置±10±52高程+20-10+10-53泵体纵、横向水平度0.10/m0.08/m4△叶轮和密封环间隙符合设计规定5多级泵叶轮轴向间隙大于推力头轴向间隙 6主、从动轴中心0.100.087主、从动轴中心倾斜0.20/m0.10/m项次项目质量标准检验结果1水泵试运转(在额定负荷下,试运转不小于2h)填料函检查压盖松紧适当,只有滴状泄漏转动部分检查运转中无异常振动和响声,各连接部分不应松动和渗漏轴承温度符合规范要求电动机电流不超过额定值施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SL234-1999清污机安装单元工程质量评定表机泵5-14单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次检　测　项　目允许偏差（mm）实　测　值（mm）123456789101移动清污机安装轨道实际中心线与基准线偏差2.02轨距偏差±3.03轨道接头三面错位1.04轨道纵向直线度1/15005轨道行最高与最低差26门机跨度±57车轮垂直偏斜α≤L/400,L为测量长度，在车轮架空状态下测量8车轮水平偏斜ρ≤L/1000，且同一轴线上对车轮的偏斜方向应相反9埋件对槽口中心线＋3　　－2 回转式清污机安装10埋件对孔口中心线±511埋件安装倾斜角度±10ˊ12驱动链轮与牵引链轮的轮齿中心线1.5项次检验项目质量标准检验结果　13调试、试运行链条安装符合规范要求14机械部件、连接部件符合规范要求15钢丝绳固定牢固，在卷筒、滑轮中缠绕方向正确。16起升机构电动机旋转方向正确，转速同步两吊点钢丝绳等长。17运行机构电动机转向正确，机构制动轮无卡阻现象。18电气接线电缆、中心导电装置、滑线、电机等接线正确，无松动，接地牢固、良好。19电气运行三相电流平衡，无异常发热现象，限位开关，保护装置及联锁装置动作准确、可靠。施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人1　电气设备安装评定表电气设备安装评定表电气6-1油浸式变压器安装单元工程质量评定表电气6-2固定式手车式高压开关柜安装单元工程质量评定表电气6-3低压配电盘及低压电器安装单元工程质量评定表电气6-4控制保护装置安装单元工程质量评定表电气6-5隔离开关安装单元工程质量评定表电气6-6户外式避雷器安装单元工程质量评定表电气6-7厂区馈电线路安装单元工程质量评定表电气6-8软母线装置安装单元工程质量评定表电气6-935KV及以下电缆线路安装单元工程质量评定表电气6-10电气接地装置安装单元工程质量评定表电气6-11硬母线装置安装单元工程质量评定表电气6-12高压断路器安装单元工程质量评定表电气6-13电器照明装置安装单元工程质量评定表电气6-14保护网安装单元工程质量评定表电气6-15油浸式互感器安装单元工程质量评定表水利水电工程SDJ249.5-88 油浸式变压器安装单元工程质量评定表电气6-1单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次检查项目质量标准检验记录1轨道安装轨道应水平，轮距中心线与轨距中心线应对正，允许偏差<10mm2外观检查2.1密封油箱盖及各连接法兰处耐油垫圈应密封良好，螺栓连接紧固，无渗漏现象2.2部件清洁，油漆均匀完整，放油阀门动作灵活，瓷套管无裂纹损伤2.3其它相色正确，接地符合设计要求且连接牢固可靠3器身检查应符合《规范》要求4本体及附件安装4.1顶盖升高坡度1%~1.5%4.2滚轮应转动灵活,有制动装置4.3法兰连接面应平整,密封良好△4.4散热器管内应清洁,用0.07MPa变压器油或干燥气体检查，持续3min应无渗漏△4.5气体继电器应经校验合格，安装水平，接线正确4.6储油柜清洁干净，密封良好，油位与温度计标记符合4.7防爆筒玻璃片完好，过滤器硅胶干燥4.8温度计指示正确，软管不扭曲，不压扁△4.9套管经试验合格，法兰处密封良好5母线或电缆连接5.1母线接触面用0.05×10mm塞尺检查，母线宽度在50mm以下，插入深度应≤4mm5.2采用电缆连接应符合《规范》规定5.3两台厂变并联时接线的相序必须一致续表电气6-1 项次检查项目质量标准检验记录6保护装置、测量仪表及二次结线6.1保护装置齐全,整定值符合规定6.2测量仪表指示正确6.3二次接线正确,连接牢固6.4操作试验应动作正确7△整体密封检查用压力为0.03MPa的气压或油压试验，持续时间12h，应无渗漏8测量线圈直流电阻相间差别≤三相平均值的4%，线间差别≤三相平均值的2%9△检查各分接头的变化与铭牌数据相比较应无明显差别10△检查三相变压器的接线组别和单相变压器的极性与铭牌及顶盖上的符号相符11绝缘电阻测量大于或等于出厂试验值的70%，干式变压器绝缘电阻值不作规定12测量各紧固件对铁芯、油箱绝缘电阻绝缘电阻值不作规定13绝缘油试验应符合《规范》要求14检查相位必须与母线相位一致15△工频耐压试验试验电压标准见SDJ249.6-88附录1，耐压试验应无异常。施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.5-88 固定式手车式高压开关柜安装单元工程质量评定表电气6-2单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次检查项目质量标准检验记录1基础型钢埋设1.1允许偏差(mm)直度、水平度:1/m,5/全长1.2型钢接地接地可靠,安装后其顶部宜高出抹面102开关柜本体安装2.1允许偏差(mm)垂直度：1.5/m,平度：相邻两柜边:1；成列柜面:5柜间间隙：22.2柜体固定牢固，柜间连接紧密2.3与建筑物间距离应符合设计要求2.4隔板完整牢固，门锁灵活，齐全3△柜内电气设备安装符合“标准5”规定4接地固定牢固，接触良好，排列整齐，柜门等应采用软铜线接地5手车式开关柜△5.1手车推拉灵活，接地触头接触良好5.2机械闭琐装置动作正确可靠5.3动静触头中心线一致，触头接触紧密5.4触头间隙推入工作位置后，应符合产品的技术要求5.5辅助开关切换接点接点动作准确，接触可靠5.6安全隔板开放灵活，正确5.7柜内照明齐全施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项。其中优良项，合格项；一般项目共项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.5-88低压配电盘及低压电器安装单元工程质量评定表电气6-3 单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次检查项目质量标准检验记录1基础型钢安装1.1允许偏差(mm)不直度、水平度:1/m,5/全长1.2接地可靠2盘柜本体安装2.1允许偏差(mm)垂直度:1.5/m,水平度:相邻两柜顶部:2;成列柜面:5;不平度:相邻两盘柜边:1;成列盘柜面:5;盘柜间间隙:22.2盘面及盘内清洁无损伤,漆层完好,标志齐全、正确、清晰2.3其它与地面及周围建筑物的距离应符合设计要求，箱门开关灵活，门锁齐全3接地方式应符合设计要求，固定牢固，接触良好，排列整齐4盘上电器外观检查及安装4.1电器外壳及玻璃片应无破裂,安装位置正确,便于拆换,固定牢固4.2操作开关把手转动灵活,接点分合准确可靠,弹力充足4.3信号装置完好,指示色符合要求,附加电阻符合规定4.4保护装置整定值符合设计要求,熔断器熔体规格正确4.5仪表应经校验合格,安装位置正确,固定牢固,指示正确5端子板及二次接线应符合“标准5”要求6硬母线及电缆安装6.1排列整齐,相位排列一致,绝缘良好6.2裸露母线电气间隙及漏电距离电气间隙≥12mm,漏电距离≥20mm6.3连接应紧密,牢固,线接触≤0.05mm,面接触≤4mm(母线宽度≤50mm)6.4母线漆色符合规定6.5小母线应为直径大于或等于6mm的铜棒或铜管,且标志齐全、清晰、正确6.6其它符合硬母线装置安装规定续表电气6-3项次检查项目质量标准检验记录 7抽屉式配电柜安装7.1抽屉推拉灵活,轻便,无卡阻,碰撞7.2触头动静触头中心应一致,触头接触应紧密7.3联锁装置动作应正确,可靠7.4接地触头应接触紧密,可靠8△绝缘电阻测量绝缘电阻值应≥0.5MΩ9△交流耐压试验试验电压标准为1000V,试验应无异常10△相位检查各相两侧的相位应一致11低压电器安装11.1零部件齐全,清洁,无锈蚀等缺陷,瓷件不应有裂纹和伤痕11.2规格规格、型号、工作条件等应与现场实际使用要求相符，铭牌标志齐全11.3排列整齐，便于操作和维护11.4接地金属外壳、框架的接零或接地应符合《规范》规定施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.5-88控制保护装置安装单元工程质量评定表电气6-4单位工程名称单元类别 分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次检查项目质量标准(mm)检验记录1基础型钢安装1.1允许偏差不直度、水平度:1/m,5/全长1.2接地可靠，型钢顶部应高出抹平面102盘柜安装检查2.1允许偏差垂直度：1.5/m,水平度：相邻两柜顶部：2;成列盘柜顶部：5不平度：相邻两盘柜边：1；成列盘柜面：5盘柜间缝隙：22.2连接与基础型钢采用螺栓连接,应紧固2.3盘面应清洁,漆层完好,标志应齐全,正确清晰2.4柜门开关应灵活,周围缝隙<1.5,门锁应齐全,动作灵活,无卡阻2.5接地盘柜接地牢固,可靠,可动门应用软导线接地,连接可靠3盘上电器安装3.1外观所有电器应完好，附件齐全，位置正确，固定牢固3.2继电保护装置应经校验，动作灵敏，准确可靠，整定值正确3.3电气测量仪表应经校验，指示正确3.4信号装置完好，工作可靠，显示准确3.5操作切换开关动作灵活，接触可靠3.6端子板(排)固定牢固，绝缘良好，标志齐全，清楚3.7小母线应平直，固定牢固，接触良好。与带电体电气间隙≥12。绝缘电阻≥10MΩ。交流耐压试验1000V，1min应无异常。涂漆漆色符合《规范》要求。标志牌齐全，标示清楚，正确4二次回路△4.1连接件回路接线应用铜芯线。电压回路线芯截面积≥1.5mm2，电流回路线芯截面积≥2.5mm2△4.2间隙（或带电体与接地间）带电体间或带电体与接地间电气间隙≥4，漏电距离≥6续表电气6-4项次检查项目质量标准检验记录44.3导线及电缆芯线束的排列整齐、美观，横平竖直，不交叉。标志齐全。绑扎固定符合“标准5”要求 二次回路4.4配线和接线应符合设计要求。导线不应有接头，绝缘完好，剥切不伤线芯。导线及电缆线芯标志齐全、正确、显明、不脱色且字迹清楚。每个端子板的每侧接线不得超过两根。导线与电器或端子板连接用螺钉连接牢固4.5△二次回路检查回路绝缘电阻≥1MΩ，潮湿地区允许在0.5MΩ以上。交流耐压试验1000V，1min不出现异常。回路接线正确无误5端子箱（板）制作安装5.1端子箱制作铁板厚度应为2~3,尺寸符合设计要求。长、宽、高各部尺寸误差≤±2，对角线误差≤1.5，门关合严密，周围缝隙<1.5。门锁齐全灵活5.2端子箱安装应牢固，密封良好，安装在便于运行检查位置，成列安装的端子箱应排列整齐5.3端子板安装固定牢固，零件完整齐全、无损伤，绝缘良好，标志齐全，清楚正确。便于更换，接线方便，每个端子每侧接线不得超过2根，接线螺钉固定，所有接线应排列整齐6模拟动作试验和试运行电器元件及电气回路出现的异常情况已处理，未出现影响正常运行使用的缺陷。电器元件及电气回路均应动作正常施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项。其中优良项，合格项；一般项目共项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.6-88隔离开关安装单元工程质量评定表电气6-5单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日 项次检查项目质量标准（mm）检验记录1外观检查绝缘子清洁无缺陷,瓷铁件粘合牢固。固定部分安装正确，固定牢固。操动机构部件齐全，连接紧固动作灵活。油漆完整相色正确，接地可靠。液压操作机构油位正常，无渗漏油。气压操作机构密封应良好，无漏气现象2开关组装相间距离允许误差：35KV开关应<±5，110KV及以上开关应<±10。支持绝缘子与底座平面应垂直且固定牢固。同一绝缘子支柱的各绝缘子中心线应在同一中心线上。同相各绝缘子支柱的中心线应在同一垂直面内。均压环安装应固定平整3△导电部分检查触头应接触紧密，两侧压力均匀。接触表面应平整，无氧化膜。触头及开关与母线的接触面用0.05×10塞尺检查:线接触塞入深度应<0.05。面接触：接触面宽度在50mm及以下，塞入深度<4；接触面宽度在60mm以上，塞入深度<6。三相触头接触的前后差值应符合产品技术规定。开关与母线的连接应符合“标准6”的要求4操动机构及传动装置检查应符合《规范》的有关规定5接地应牢固、可靠6△交流耐压试验试验电压标准见“标准6”附录1，试验中应无异常7测量操动机构线圈的最低动作电压其电压值应为额定操作电压的30%~80%8开关动作情况检查在额定操作电压（汽压、液压）下进行分合闸操作各2次，隔离开关动作正常施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.6-88户外式避雷器安装单元工程质量评定电气6-6单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日 项次检查项目质量标准检验记录1外观检查外部应完整、无缺陷，封口处密封应良好，法兰连接处应无缝隙。瓷件应无裂纹、破损，瓷套与法兰间的结合应牢固。组合元件应经试验合格，底座和拉紧绝缘子的绝缘应良好2△避雷器安装固定应牢固、垂直，每个元件的中心线与安装中心线的垂直偏差应小于1.5%×元件高度。△拉紧绝缘子串必须紧固，弹簧伸缩自如，同相各绝缘串的拉力应均匀。均压环安装应水平。磁吹阀型避雷器组装的上下节位置应与制造厂产品出厂标志编号相符。放电记录器应密封良好，动作可靠，安装位置一致。避雷器油漆完整，相色正确，接地良好3测量绝缘电阻阻值不作规定4△测量电导电流并检查组合元件的非线性系数电导电流值符合产品规定，同一相内串连组合元件的非线性系数差值应≤0.045检查放电记录器动作情况及基座绝缘动作应可靠，基座绝缘良好施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.6-88厂区馈电线路安装单元工程质量评定表电气6-7单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次检查项目质量标准检验记录 1一般规定线路所用导线、金属、瓷件等器材的规格、型号应符合设计要求，并具有产品合格证。外观检查符合《规范》的有关规定。电杆基坑的施工及埋设深度应符合设计图纸和《规范》的有关规定2△电杆组立符合“标准6”规定3△拉线安装符合“标准6”规定4导线架设符合“标准6”及《规范》的规定5电杆上电器设备的安装符合“标准6”的有关规定6绝缘电阻测量绝缘子的绝缘电阻符合“标准6”的有关规定7检查相位各相两侧的相位应一致8△冲击合闸试验在额定电压下，对空载线路冲击合闸3次应无异常9测量杆塔的接地电阻接地电阻值应符合设计规定施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.6-88软母线装置安装单元工程质量评定表电气6-8单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次检查项目质量标准检验记录1软母线外观检查无扭结、松股、断股、变形、锈蚀。软母线和组合导线在档距内不得有接头。设备经耐张线夹引出的软母线不得切断 2金具外观检查所有金具应符合国家标准。规格符合要求，零件配套齐全。表面光滑无裂纹、损伤、砂眼、锈蚀、滑扣等3绝缘子外观检查表面无裂纹、缺釉、破损等缺陷，钢帽、钢脚与瓷件胶合处应牢固，填料无剥落4软母线架设△螺栓耐张线夹连接软母线包绕方向与外层铝线方向一致。液压连接导线符合“标准6”要求。线夹与器具连接的平面接触用0.05mm×10mm塞尺检查，塞入深度应小于塞入方向总深度的10%。扩径空心导线弯曲度≥30导线外径。母线驰度与设计值偏差+5%~-2.5%；同档距内三相母线驰度应一致。△母线跨接线和引下线的电气距离应符合室外配电装置的安全距离，各相引下线弧度允许偏差应﹤10%。组合导线安装圆环及固定线夹距离误差应≤±3%。△测量软母线装置各连接处的接触电阻应小于同长度导线电阻的1.2倍5悬式绝缘子串的安装绝缘子串应经交流耐压试验合格。绝缘子串应与地面垂直，个别允许<5°的偏角。组合连接用螺栓、穿钉、弹簧销子等应完整，穿向应一致，开口销必须分开施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.5-8835KV及以下电缆线路安装单元工程质量评定表电气6-9单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次检查项目质量标准检验记录1一般规定电缆附件齐全，符合国家标准规定，电缆隐蔽工程应有验收签证，电缆防火设施的安装应符合设计规定 2电缆支架安装平整牢固，排列整齐，均匀，成排安装的支架高度应一致，允许偏差≤±5mm，支架横档至沟顶、楼板、沟底的距离应符合设计要求，支架与电缆沟或建筑物的坡度应相同。托架的制作安装应符合设计要求。支架应涂刷防腐漆和油漆，漆层完好，按规定可靠接地3电缆管加工及敷设3.1加工弯制每根电缆管弯头≤3个，直角弯头≤2个，管的弯曲半径与所穿电缆的弯曲半径一致，管子弯制后无裂纹或显著的凹瘪。管口平齐呈喇叭形，无毛刺3.2敷设与连接牢固,整齐,裸露的金属管应刷防腐漆,连接应紧密,出入地沟、隧道、建筑物的管口应密封，管道内清洁无杂物4控制电缆敷设安装4.1敷设前的检查电缆无扭曲变形，外表无损伤。绝缘层无损伤，铠装层不松散，电缆绝缘电阻应符合“标准5”的要求4.2电缆的敷设数量、位置与电缆统计书、图纸相符，厂房内，隧道、沟道内敷设、排列顺序应符合《规范》规定。电缆排列整齐，无迭压。最小弯曲半径≥10倍电缆外径，标志牌齐全、清晰、正确4.3电缆固定垂直敷设（或超过45°倾斜敷设）应在每个支架上固定，水平敷设时在电缆首末两端及转弯处固定，各固定支撑点间的距离符合设计规定5电力电缆敷设安装的其他要求5.1敷设明敷电缆应剥除麻护层,并列敷设的电缆相互间净距符合设计要求,并联运行的电力电缆其长度应相等△5.2电缆头制作电缆终端头和接头的制作符合《规范》要求△5.3电气试验绝缘电阻：绝缘良好，达到敷设前要求。直流耐压试验无异常，泄漏电流，试验过程中应稳定施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项。其中优良项，合格项；一般项目共项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.5-88电气接地装置安装单元工程质量评定表电气6-10单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日 项次检查项目质量标准检验记录1一般规定接地体和接地线的规格、接地装置的布置均应符合设计要求.接地工程的隐蔽部分应经中间检查和验收，检查、验收记录应完整2接地装置敷设应符合设计规定3明敷接地线的安装应符合设计规定4接地装置的连接应符合设计规定5避雷针（线）的接地应符合设计规定6△接地电阻测量接地电阻应符合设计要求施工单位自评意见质量等级监理单复核意见核定质量等级主要项目共检项。其中优良项，合格项；一般项目共项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.5-88硬母线装置安装单元工程质量评定表电气6-11单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次检查项目质量标准（mm）检验记录合格优良 1硬母线加工检查母线应校正平直,切断面应平整△母线弯制开始弯曲处至最近处绝缘子的母线支持夹板边缘的距离应大于50,而小于0.25倍两支持点间的距离.弯曲半径应符合“标准5”要求.多片母线的弯曲程度应一致.母线扭转90°时,扭转部分的长度应大于2.5倍母线宽度△母线连接处钻孔应垂直,孔眼中心误差≤±0.5△接触面必须加工平整,无氧化膜.加工后截面减小值,铜母线小于原截面的3%,铝母线应小于原截面的5%母线配置应符合设计要求.相同布置的主母线引下线及设备连接线要求对称一致,横平竖直、整齐美观2硬母线安装连接方式应正确，焊接严禁锡焊或螺纹接头连接（对管形或圆形母线）△母线的搭接搭接面应平整，无氧化膜，并涂电力脂，连接紧固，受力均匀。母线连接后接触面应紧密，用0.05×10塞尺检查,塞入深度应符合下列要求；母线宽度在63及以上，塞入深度不超过6，母线宽度在56以下，塞入深度不超过4，测量接触电阻，其接触面增加的电阻值小于同长度母线本身电阻值的20%△矩形母线的搭接搭接尺寸应符合《规范》规定。采用螺栓搭接的矩形母线其连接处距支柱绝缘子的支持夹板边缘应≥50，上片母线端头与下片母线端头平弯开始处的距离应>50，母线与螺杆形端子连接时，母线的孔径和接线端子直径的差值<1，螺母接触面应平整，丝扣无氧化膜△硬母线焊接咬边深度，咬边总长度<母线厚度的10%<焊缝长度的20%<母线厚度的5%<焊缝长度的10%续表电气6-11项次检查项目质量标准检验记录2硬母线母线在支柱绝缘子上固定金具与绝缘子间固定应平整牢固.交流母线工作电流大于1500A，每相交流母线的金具不应形成闭合磁路 安装补偿器的安装应符合设计规定插接母线槽、重型多片矩形母线及高压密封母线安装应符合《规范》规定铝合金管形母线安装质量应符合“标准5”规定母线间及与建筑物的距离应符合配电装置安全距离规定△相色按有关规定涂刷相色漆，要求相色正确，漆层均匀相序排列应符合《规范》的有关规定3母线绝缘子与穿墙套管检查外观检查瓷件应完整无裂纹，法兰胶合处填料应填充密实，结合牢固电气试验绝缘电阻测量符合“标准5”要求，△工频耐压试验，试验电压标准见SDJ249.6-88附录1，试验中应无闪络和击穿支持绝缘子安装同一平面或垂直面上的支持绝缘子顶面应在同一平面上，误差≤3mm。母线直线段的支柱绝缘子安装中心线在同一直线上允许误差（mm）<±5|≤±2穿墙套管安装安装孔径与套管间间隙≥5mm,套管应固定牢固.1500A及以上套管安装应做隔磁处理施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.6-88高压断路器安装单元工程质量评定表电气6-12单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次检查项目质量标准检验记录 1一般规定所有部件齐全完整。绝缘部件清洁，无损伤。其所试验项目结果符合生产厂家规定或规范要求。2基础及支架安装允许偏差（mm）中心距离及高度≤±10；预留孔中心≤±10；基础螺栓中心±23断路器本体安装三相底座相间距离误差<±5mm，安装应稳固。支持瓷套的法兰面应水平，三相联动的相间瓷套法兰面应在同一水平面上。橡皮密封无变形、开裂，密封垫圈压缩量不应超过其厚度的1/34套管及电流互感器介损值应符合要求，安装位置应正确。法兰垫圈应完好，固定螺栓应紧固。固定牢固，绝缘电阻应符合要求。引线无损伤、脱焊等缺陷。接触应良好，端子板应完整，编号及接线正确。5阀门系统的安装活塞、套筒、弹簧、胀圈等零部件完好、清洁。活塞动作灵活，无卡阻，弹簧符合产品要求。橡皮垫圈无变形、裂纹，弹性良好。各排气管、孔畅通6△导电部分安装触头表面清洁，镀银层完好，不得挫磨。触头固定紧固，动、静触头应对准，分合闸无卡阻。7操作机构操作机构应固定牢固，表面清洁完整。液压操作机构应无渗油，油位正常。气压操作机构无漏气。各连接管路应密封良好　，阀门动作正常。油漆完整，接地良好。电动操作，分、合闸线圈绝缘良好，铁芯动作灵活无卡阻。8接地应牢固，接触良好，排列整齐9△SF6气体的检验及安装新SF6气体充装前应抽样复验，气体质量应符合《SF6气体质量标准》。充装应符合“标准”要求。续表电气6-12项次检查项目质量标准检验记录10测量提升杆绝缘电阻符合产品技术要求11△每相导电回路电阻应符合产品技术规定12△工频耐压试验试验电压标准见“标准6”附录1，试验应无异常。13多油断路器介损tgδ（%）≤5.5(20℃时测量值) 14灭弧室的并联电阻和均压电容值tgδ符合产品技术要求15△测量断路器分、合闸时间及主、辅触头分合闸同时性及配合时间各实测值均应符合产品技术要求16测量分、合闸电磁铁线圈的绝缘电阻及直流电阻绝缘电阻≥10MΩ直流电阻应符合产品要求17测量分、合闸电磁铁最低动作电压分闸电磁铁Un30%3m，墙上安装的高度>2.5m，应固定牢固3.7投光灯底座应固定牢固,光轴方向应符合实际需要,框轴拧紧固定3.8事故照明灯应有专门标志△3.9接地必须接地或接零的灯具金属外壳与接地(接零)网之间应用螺栓连接固定检验结果共检验项，符合项,优良率%。施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项。其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.5-88保护网安装单元工程质量评定表电气6-14单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次检查项目质量标准检验记录1尺寸允许误差(mm)高度≤3，宽度≤2，对角线≤3 保护网制作检查组装焊接型钢应平直，焊后无扭曲现象。网门应固定牢固，无明显的凸凹现象。框架应平整，不斜扭。焊缝应平整，无夹渣、漏焊现象2基础埋设基础应高出抹平地面10mm水平误差每米不超过1mm3保护网安装△与被保护设备及建筑物间距离符合《规范》中配电装置安全距离的有关规定△允许偏差倾斜度≤0.1%，全长水平误差≤5mm成列的保护网门应在同一直线上网门开启灵活，且只能向外侧开启，门锁齐全油漆完整，编号标志清楚接地应牢固施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人水利水电工程SDJ249.6-88油浸式互感器安装单元工程质量评定表电气6-15单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次检查项目质量标准检验记录1外观检查应清洁完整，附件齐全，瓷铁件粘合应牢固。油位指示器、瓷套法兰接触处及放油阀等处应密封良好，无渗油现象，油位正常。变比分接头位置应符合设计规定，二次接线板应完整，引出端应连接牢固、绝缘良好，标志清晰。 2安装质量检查固定牢固、安装面水平，排列整齐。均压环应装置牢固、水平且方向正确。一次接线接触良好。保护间隙的距离应符合规定，允许偏差<±5mm。接地部位正确，牢固可靠。3测量线圈绝缘电阻电阻值不作规定4交流耐压试验一次线圈交流耐压试验电压标准见GB50150-91附录1；二次线圈交流耐压试验电压标准为1000V，试验无异常5Δ测量介损正切值符合产品技术要求6绝缘油试验应符合《规范》的规定7测量电压互感器一次线圈直流电阻不应超过制造厂测得值的±5%8测量电流互感器励磁特性曲线同型式互感器相互比较，应无明显差别9测量电压互感器空载电流空载电流值不作规定10Δ检查三相互感器的结线组别和单相互感器的极性必须与铭牌及外壳上的符号相符11Δ检查互感器的变比应与铭牌值相符12测量铁芯夹紧螺栓的绝缘电阻阻值不作规定施工单位自评意见质量等级监理单位复核意见核定质量等级主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。施工单位名称监理单位名称初检复检终检核定人1　碾压土石坝评定表碾压土石坝评定表坝工7-1坝基及岸坡处理单元工程质量评定表坝工7-1-1坝基及岸坡清理工序质量评定表坝工7-1-2防渗体岩基及岸坡开挖工序质量评定表坝工7-1-3坝基及岸坡地质构造处理工序质量评定表坝工7-1-4坝基及岸坡渗水处理工序质量评定表坝工7-2土质防渗体单元工程质量评定表坝工7-2-1土石坝土质防渗体结合面处理工序质量评定表坝工7-2-2土石坝土质防渗体结合面处理工序质量评定表坝工7-2-3土石坝土质防渗体接缝处理工序质量评定表 坝工7-3反滤工程单元工程质量评定表坝工7-4浆砌石墩（墙）单元工程质量评定表坝工7-5浆砌石水泥砂浆勾缝单元工程质量评定表水利水电工程SL38-92土石坝坝基及岸坡处理单元工程质量评定表坝工7-1单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次工序名称工序质量等级1坝基及岸坡清理△2防渗体岩基及岸坡开挖3坝基及岸坡地质构造处理△4坝基及岸坡渗水处理△单元工程类别一般单元工程，主要单元工程，重要隐蔽工程、工程关键部位评定意见单元工程质量等级工序质量全部合格，主要工序中坝基及岸坡清理质量等级；坝基及岸坡地质构造处理质量等级；坝基及岸坡渗水处理质量等级；一般工序质量等级。 监理单位施工单位水利水电工程SL38-92坝基及岸坡清理工序质量评定表坝工7-1-1单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日保证项目项目质量标准检验记录1坝基及岸坡清理树木、草皮、树根、乱石、坟墓以及各种建筑物全部清除。水井、泉眼、地道、洞穴等已按设计要求处理2坝基及岸坡的清除及清理粉土、细砂、淤泥、腐植土、泥炭全部清除；对风化岩石、坡积物、残积物、滑坡体等已按设计要求处理3地质探孔、竖井、平洞、试坑的处理符合设计要求允许偏差项目项目设计值（m）允许偏差（mm）实测值人工施工机械施工123456789101长、宽500-01000-02清理边坡不陡于设计边坡施工单位自评意见质量等级监理单位复核意见核定质量等级 保证项目查项，全部符合质量标准，允许偏差项目共测点，其中合格点，合格率%。施工单位名称监理单位名称初检复检终检核定人水利水电工程SL38-92防渗体岩基及岸坡开挖工序质量评定表坝工7-1-2单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日保证项目项目质量标准检验记录1岩基及岸坡开挖符合设计要求2基础面处理无松动岩块、悬挂体、陡坎尖角等，且无爆破影响裂缝3保护层开挖严格按设计或规范要求控制炮孔深度和装药量；底部保护层厚度大于1.5m基本项目项目质量标准检验记录质量等级合格优良123456789101坝基开挖岩面开挖面平顺，局部出现反坡及不平顺岩面，已用混凝土填平补齐开挖面平整，无反坡及陡于设计要求的坡度2基坑开挖边坡边坡稳定、无反坡、无松动岩石边坡稳定、无反坡、无松动岩石，且坡面平整允许偏差项目序号项目设计值（m）允许偏差（mm）实测值（mm）123456789101标高-100~+3002坡面局部超欠挖，坡面斜长15m以内-200~+3003坡面斜长15m以上-300~+500 4长、宽边线范围0~+500施工单位自评意见质量等级监理单位复核意见核定质量等级保证项目共查项，全部符合质量标准，基本项目共查项，优良项，优良率%允许偏差项目共测点，其中合格点，合格率%。施工单位名称监理单位名称初检复检终检核定人水利水电工程SL38-92坝基及岸坡地质构造处理工序质量评定表坝工7-1-3单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日保证项目项目质量标准检验记录1坝基、岸坡地质构造处理岩石节理、裂隙、断层或构造破碎带已按设计要求处理2地质构造处理的灌浆工程符合设计要求和《水工建筑水泥灌浆施工技术规范》SL62-94规定基本项目项目质量标准检验记录质量等级合格优良123456789101岩石裂隙与节理处理处理方法符合设计，节理、裂隙内的充填物冲洗干净，回填水泥浆、水泥砂浆、混凝土饱满密实前部分同合格，无干缩裂缝，裂隙周边无松动岩片，外观平整、周边整洁 2断层和破碎带的处理开挖宽度、深度符合设计要求，边坡稳定，回填混凝土密实，无深层裂缝，蜂窝麻面面积不大于0.5‰，蜂窝进行处理开挖宽度、深度符合设计要求，边坡稳定，回填砼饱满密实，无裂缝，无蜂窝麻面、无反坡、无浮石，基面清理干净，表面平整施工单位自评意见质量等级监理单位复核意见核定质量等级保证项目共查项，全部符合质量标准，基本项目共查项，优良项，优良率%。施工单位名称监理单位名称初检复检终检核定人水利水电工程SL38-92坝基及岸坡渗水处理工序质量评定表坝工7-1-4单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日保证项目项目质量标准检验记录1渗水处理渗水已妥善排堵，基坑中无积水基本项目质量标准检验记录质量等级 项目合格优良123456789101经过处理的坝基与岸坡渗水在回填土或浇筑混凝土范围内水源基本切断，无积水、无明流在回填土或浇筑混凝土范围内水源切断，无积水、无明流，岩石整洁施工单位自评意见质量等级监理单位复核意见核定质量等级保证项目共查项，全部符合质量标准，基本项目共查项，优良项，优良率%。施工单位名称监理单位名称初检复检终检核定人水利水电工程SL38-92土质防渗体填筑单元工程质量评定表坝工7-2单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次工序名称工序质量等级1结合面处理△2卸料及填筑3压实△ 4接缝处理单元工程类别一般单元工程，主要单元工程，重要隐蔽工程、工程关键部位评定意见单元工程质量等级工序质量全部合格，主要工序中结合面处理；压实工序；一般工序中有项符合优良标准。监理单位施工单位水利水电工程SL38-92土石坝土质防渗体结合面处理工序质量评定表坝工7-2-1单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日保证项目项目质量标准检验记录1防渗体填筑前基础处理已验收合格2防渗铺盖、均质坝地基按规定和设计要求处理2上下层铺土间结合层面禁止撒入砂砾、杂物以及车辆在层面上重复辗压基项目质量标准检验记录质量等级 本项目合格优良123456789101与土质防渗体接合的岩面以及混凝土面处理岩石、混凝土表面的浮渣、污物、泥土、乳皮、粉尘、油毡等清除干净，渗水排干。接触岩面或混凝土面上保持湿润，涂刷浓泥浆或粘土水泥砂浆，回填及时，无风干现象岩石、混凝土表面清理干净，回填面湿润均匀，无局部积水。浆液稠度一致，涂刷均匀，无空白，回填及时，无风干现象2上下层铺土之间的结合层面处理表面松土、砂砾及其它杂物清除干净，保持湿润，根据需要刨毛、且深度、密度符合要求表面松土、砂砾及其它杂物清除彻底，湿润均匀，无积水、无空白；刨毛深度、密度符合设计，无团块，无空白施工单位自评意见质量等级监理单位复核意见核定质量等级保证项目共查项，全部符合质量标准，基本项目共查项，优良项，优良率%。施工单位名称监理单位名称初检复检终检核定人水利水电工程SL38-92土质防渗体卸料及填筑工序质量评定表坝工7-2-2单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日保证项目项目质量标准检验记录1上坝土料粘粒含量、含水量、土块直径、砾质粘土的粗粒含量、粗粒最大粒径，符合设计和《施工规范》；严禁冻土上坝2卸料铺土按设计和规范要求卸料，及时平料，均衡上升，施工面平整、层次清楚；上下层分段位置错开；铺料表面保持湿润，防渗体在坝内无纵缝。3基槽填土从低洼处开始，保持填土面始终高出地下水水面；大型机械无法工作应用适当的方式压实 基本项目项目质量标准检验记录质量等级合格优良133456789101防渗体碾压后的密实度合格率≥90%，不合格样不得集中，最小值不低于设计密实度的0.98合格率≥95%，不合格样不得集中，最小值不低于设计密实度的0.982土料碾压无漏压，表面平整，个别弹簧起皮、脱空剪力破坏等已妥善处理无漏压，表面平整，无弹簧起皮、脱皮剪力破坏等允许偏差项目项目允许偏差（mm）实测值（mm）123456789101铺土厚度-50~02铺填边线人工施工：-50~+100机械施工：-50~+300施工单位自评意见质量等级监理单位复核意见核定质量等级保证项目共查项，全部符合质量标准，基本项目共查项，优良项，优良率%允许偏差项目共测点，其中合格点，合格率%。施工单位名称监理单位名称初检复检终检核定人水利水电工程SL38-92土石坝土质防渗体接缝处理工序质量评定表坝工7-2-3单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日保证项目项目质量标准检验记录1接缝处理斜墙和窄心墙内不得留有纵向接缝，所有接缝接合坡面不陡于1：3，高差不超过15m，与岸坡接合坡度应符合设计要求。均质土坝纵向接缝应采用不同高度的斜坡和平台相间形式，坡度与平台宽度满足稳定要求，平台间高差不大于15m。 2防渗体内纵横接缝的坡面处理严格进行削坡、润湿、刨毛等处理保证接合质量基本项目项目质量标准检验记录质量等级合格优良123456789101坡面接合填土含水量在允许范围内，铺土均匀，表面平整，无团块集中现象，无风干，碾压层平整密实，无明显拉裂和起皮现象，压实合格率≥90%。填土含水量在允许范围内的上限，铺土均匀，表面平整，无团块集中现象，无风干，碾压层平整密实，无拉裂和起皮现象，压实合格率≥95%。施工单位自评意见质量等级监理单位复核意见核定质量等级保证项目共查项，全部符合质量标准，基本项目共查项，优良项，优良率%。施工单位名称监理单位名称初检复检终检核定人水利水电工程SL38-92反滤工程单元工程质量评定表坝工7-3单位工程名称溢洪道加固工程单元类别一般单元工程分部工程名称消力池段检验日期年月日单元工程名称、部位反滤和排水暗沟评定日期年月日保证项目项目质量标准检验记录1基面（层面）处理符合设计要求和规范规定2反滤料的粒径、级配、坚硬度、抗冻性、渗透系数符合设计要求3结构层数、层间系数、铺筑位置和厚度符合设计要求4压实严格控制；无漏压或欠压5施工顺序、接缝处的各层联结；含水量符合施工和设计要求 6工程的保护措施符合施工规范要求基本项目项目质量标准检验记录质量等级合格优良123456789101压实度合格率≥90%，不合格样不得集中，不合格样干密度不得低于设计值的0.98合格率≥95%，不合格样不得集中，不合格样干密度不得低于设计值的0.982粒径含泥量不大于5%含泥量不大于3%允许偏差项目项目设计值允许偏差（mm）实测值123456789101每层厚度不大于设计厚度的15%施工单位自评意见质量等级监理单位复核意见核定质量等级保证项目共查项，全部符合质量标准，基本项目共查项，优良项，优良率%，允许偏差项目共测点，合格点，合格率%。施工单位名称安徽水安建设发展股份监理单位名称滁州水苑建设监理初检复检终检核定人水利水电工程SL38-92浆砌石墩（墙）单元工程质量评定表坝工7-4单位工程名称溢洪道加固工程单元类别一般单元工程分部工程名称海漫及防冲槽段检验日期年月日单元工程名称、部位浆砌石人行梯道评定日期年月日保证项目项目质量标准检验记录层面处理1前一层砌体表面符合设计要求，无松动石块砌筑工序1砂浆标号、配合比符合设计及规范要求2石料质量、规格符合设计要求和施工规范规定3浆砌石墩（墙）的临时间断处间断处的高低差不大于1m并留平缓台阶基本项目质量标准质量情况质量等级 项目基本符合：合格全部符合：优良123456789101前一层砌体表面浮碴清并冲洗干净，无积水和积碴层面处理2局部光滑的砂浆表面凿毛面80%凿毛面95%砌筑工序3浆砌石墩（墙）的砌筑次序先砌筑角石，再砌筑镶面石，最后砌筑填腹石，镶面石的厚度不小于30cm4浆砌石墩（墙）的组砌形式内外搭砌，上下错缝，丁砌石分布均匀，面积不小于墩墙砌体全部面积的1/5，长度大于60cm允许偏差项目项目允许偏差（cm）实测值（cm）有闸门无闸门12345678910砌筑工序1厚度±1±22轴线位置偏移13顶面标高±1.5施工单位自评意见质量等级监理单位复核意见核定质量等级层面处理保证项目全部符合质量标准，基本项目查项，优良率%。砌筑工序保证项目全部符合质量标准，基本项目查项，优良项，优良率%，允许偏差项目测点，合格点，合格率%。施工单位名称安徽水安建设发展股份监理单位名称滁州水苑建设初检复检终检核定人水利水电工程SL38-92浆砌石坝水泥砂浆勾缝单元工程质量评定表坝工7-5单位工程名称天长市2021年小型水利建设补助工程项目（天长街道办）单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日保证项目项目质量标准检验记录1勾缝砂浆单独拌制，砂浆质量符合规定2砂浆用原材料符合规范规定，砂料宜用细纱，水泥宜用普通硅酸盐水泥3缝槽处理清洗干净，无残留灰渣和积水，保持缝面湿润基项目质量标准检验记录质量等级 本项目合格优良123456789101清缝宽度不小于砌缝宽度不小于砌缝宽度2清缝深度（水平缝）竖缝深度不小于40mm不小于50mm总检测数中有≥70%符合质量要求不小于40mm不小于50mm总检测数中有≥90%符合质量要求3砂浆填充压实分次填充、压实，密实度符合要求。检测总点数中有≥70%测点合格分次填充、压实，密实度符合要求。检测总点数中有≥90%测点符合质量要求4缝面养护基本及时养护，基本保持21天湿润及时养护，保持21天湿润评定意见质量等级监理单位复核意见核定质量等级保证项目全部符合质量标准，基本项目查项，优良项，优良率%　。施工单位名称安徽同济水电建安监理单位名称南京海宁建设工程监理咨询初检复检终检核定人1　堤防工程质量评定表堤防工程质量评定表堤防8-1堤基清理单元工程质量评定表堤防8-2土料碾压筑堤单元工程质量评定表堤防8-3土料吹填筑堤单元工程质量评定表堤防8-4粘土防渗体填筑单元工程质量评定表堤防8-5砂质土堤堤坡堤顶填筑单元工程质量评定表堤防8-6混凝土预制块护坡单元工程质量评定表堤防8-7土料吹填压渗平台单元工程质量评定表堤防8-8干砌石护坡单元工程质量评定表堤防8-9堤脚防护单元工程质量评定表堤防8-10护坡垫层单元工程质量评定表堤防8-11浆砌石护坡单元工程质量评定表堤防8-12护坡脚基槽开挖单元工程质量评定表堤防8-13护坡脚基座浇筑单元工程质量评定表堤防8-14护坡面处理单元工程质量评定表堤防8-15砂沟单元工程质量评定表 堤防8-16护坡板浇筑单元工程质量评定表堤防8-17堤身(或土坝坝体)锥探灌浆单元工程质量评定表堤防8-18抛石护岸工程单元工程质量评定表堤防8-19堤后填塘单元工程质量评定表水利水电工程SL239-1999堤基清理单元工程质量评定表堤防8-1单位工程名称南涵加固工程单元工程类别一般单元工程分部工程名称连通沟和非常溢洪道工程检验日期年月日单元工程名称、部位连通沟桥土方回填压实评定日期年月日项次项目名称质量标准检查记录检查项目1基面清理堤基表层没有不合格土，杂物全部清除2一般堤基处理堤基上的坑塘洞穴已按要求处理3堤基平整压实表面无显著凸凹，无松土、弹簧土项次项目名称允许偏差实测值12345678910检测项目1堤基清理范围堤基清理边界超过设计基面边线30cm2堤基表面压实设计干密度不小于kN/m3施工单位自评意见质量等级监理单位复核意见核定质量等级质量检查项目达到标准，堤基清理范围检测合格率%，堤基表面压实质量检测合格率%。施工单位名称监理单位名称初　　检复　　检终　　检 核定人水利水电工程SL239-1999土料碾压筑堤单元工程质量评定表堤防8-2单位工程名称大坝加固工程单元工程类别一般单元工程分部工程名称连通沟和非常溢洪道工程检验日期年月日单元工程名称、部位连通沟桥土方回填压实评定日期年月日项次项目名称质量标准检查记录检查项目1△上堤土料土质、含水率无不合格土，含水率适中2土块粒径根据压实机具，土块限制在　　cm以内3作业段划分、搭接机械作业不小于100m，人工作业不小于50m，搭接无界沟4碾压作业程序碾压机械行走平行于堤轴线，碾迹及搭接碾压符合要求项次项目名称允许偏差（cm）实测值（cm）12345678910检测项目1铺料厚度0～-5cm(设计铺料厚度cm)2铺料边线人工+10~+20cm机械+10~+30cm3△压实指标设计干密度不小于kN/m3施工单位自评意见质量等级监理单位复核意见核定质量等级主要检查（测）项目全部符合质量标准，一般检查项目达到质量标准，铺料厚度和铺料边线合格率%，土体压实干密度合格率%，最小干密度为，达到设计值的%。施工单位名称安徽水安建设发展股份监理单位名称滁州水苑建设监理初　　检复　　检终　　检核定人 水利水电工程SL239-1999土料吹填筑堤单元工程质量评定表堤防8-3单位工程名称单元工程类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目名称质量标准检查记录检查项目1吹填土质符合设计要求2吹填区围堰符合设计要求，无严重溃堤塌方事故3泥砂颗粒分布吹填区沿程沉积泥砂颗粒级配无显著差异项次项目名称允许偏差（cm）实测值（cm）12345678910检测项目1吹填高程0～+302吹填区宽度区宽<50m±50区宽>50m±1003吹填平整度细粒土50～120粗粒土80～1604吹填干密度设计干密度不小于kN/m3施工单位自评意见质量等级监理单位复核意见核定质量等级检查项目达到标准，吹填高程、宽度、平整度合格率为%，初期固结干密度合格率为%，最小干密度为，达到设计值的%。施工单位名称监理单位名称初　　检复　　检终　　检核定人水利水电工程SL239-1999 粘土防渗体填筑单元工程质量评定表堤防8-4单位工程名称涵洞加固工程单元工程类别主要单元工程分部工程名称南涵加固工程检验日期年月日单元工程名称、部位土方回填压实及防渗处理评定日期年月日项次项目名称质量标准检查记录检查项目1△上堤土料土质、含水率无不合格土，含水率适中2土块粒径根据压实机具，土块限制在cm以内3作业段划分、搭接机械作业不小于100m，人工作业不小于50m，搭接无界沟4碾压作业程序碾压机械行走平行于堤轴线，碾迹及搭接碾压符合要求项次项目名称允许偏差（cm）实测值（cm）12345678910检测项目1铺料厚度0～-52铺填宽度0～103△压实指标设计干密度不小于kN/m3施工单位自评意见质量等级监理单位复核意见核定质量等级主要检查检测项目全部符合质量标准，一般检查项目达到质量标准，铺料厚度及铺填宽度合格率为%，土体压实干密度合格率为%，最小干密度为，达到设计值的%。施工单位名称安徽水安建设发展股份监理单位名称滁州水苑建设监理初　　检复　　检终　　检核定人水利水电工程SL239-1999砂质土堤堤坡堤顶填筑单元工程质量评定表堤防8-5 单位工程名称单元工程类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目名称质量标准检查记录检查项目1△上堤土料土质、含水率无不合格土，含水率符合要求2土块粒径根据压实机具，土块限制在cm3作业段划分、搭接机械作业不小于100m，人工作业不小于50m，搭接无界沟4碾压作业程序碾压机械行走平行于堤轴线，碾迹及搭接碾压符合要求项次项目名称允许偏差（cm）实测值（cm）12345678910检测项目1铺料厚度0～-52堤坡堤顶宽度或厚度人工、机械运土碾压筑堤-3吹填筑堤-53△压实指标设计干密度不小于kN/m3施工单位自评意见质量等级监理单位复核意见核定质量等级主要检查检测项目全部符合质量标准，一般检查项目达到标准，铺料厚度检测合格率为%，压实干密度合格率为%，最小干密度为，达到设计值的%。施工单位名称监理单位名称初　　检复　　检终　　检核定人水利水电工程SL239-1999混凝土预制块护坡单元工程质量评定表堤防8-6 单位工程名称天长市2021年小型水利建设补助工程项目（天长街道办）单元工程类别一般单元工程分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目名称质量标准检查记录检查项目1预制块外观尺寸准确、整齐统一，表面清洁平整2预制块铺砌平整、稳定、缝线规则、紧密项次项目名称允许偏差（mm）实测值（mm）12345678910检测项目1坡面平整度2m靠尺检测凹凸不超过10mm施工单位自评意见质量等级监理单位复核意见核定质量等级检查项目达到标准，检测项目检测点，合格点，合格率%。施工单位名称安徽同济水电建安监理单位名称南京海宁建设工程监理咨询初　　检复　　检终　　检核定人水利水电工程SL239-1999土料吹填压渗平台单元工程质量评定表堤防8-7 单位工程名称单元工程类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目名称质量标准检查记录检查项目1吹填土质符合设计要求2吹填区围堰符合设计要求，无严重溃堤塌方事故3泥砂颗粒分布吹填区沿程沉积泥砂颗粒级配无显著差异项次项目名称允许偏差(cm)实测值（cm）12345678910检测项目1吹填高程0～+302吹填区宽度区宽<50m±50区宽>50m±1003吹填平整度细粒土50～120粗粒土80～160施工单位自评意见质量等级监理单位复核意见核定质量等级检查项目达到标准，检测项目共测点，合格率%施工单位名称监理单位名称初　　检复　　检终　　检核定人水利水电工程SL239-1999干砌石护坡单元工程质量评定表堤防8-8单位工程名称溢洪道加固工程单元工程类别一般单元工程 分部工程名称陡坡段、消力池段检验日期年月日单元工程名称、部位干砌石护坡评定日期年月日项次项目名称质量标准检查记录检查项目1面石用料质地坚硬无风化，单块重≥25kg，最小边长≥20cm2腹石砌筑排紧填严，无淤泥杂质3面石砌筑禁止使用小块石，不得有通缝、对缝、浮石、空洞4缝宽无宽度在1.5cm以上、长度在0.5m以上的连续缝项次项目名称允许偏差(mm)实测值(mm)12345678910检测项目1砌石厚度为设计厚度的±10%2坡面平整度2m靠尺检测凹凸不超过50mm施工单位自评意见质量等级监理单位复核意见核定质量等级检查项目符合标准，检测项目共检测点，合格点，合格率为%。施工单位名称安徽水安建设发展股份监理单位名称滁州水苑建设监理初　　检复　　检终　　检核定人水利水电工程SL239-1999堤脚防护单元工程质量评定表堤防8-9单位工程名称单元工程类别 分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目名称质量标准检查记录检查项目1抗冲体结构、质量、强度符合设计要求2抛投程序符合设计要求3抛投位置和数量符合设计要求项次项目名称允许偏差实测值（mm）12345678910检测项目1各种抗冲体体积±10%但不得偏小2护脚坡面相应位置高程±300mm施工单位自评意见质量等级监理单位复核意见核定质量等级检查项目达到标准，检测项目共测点，合格点，合格率%。施工单位名称监理单位名称初　　检复　　检终　　检核定人水利水电工程SL239-1999护坡垫层单元工程质量评定表堤防8-10单位工程名称溢洪道加固工程单元工程类别一般单元工程 分部工程名称陡坡、消力池段检验日期年月日单元工程名称、部位碎石垫层评定日期年月日项次项目名称质量标准检查记录检查项目1基面按规范验收合格2垫层材料符合设计要求3垫层施工方法和程序符合施工规范要求项次项目名称允许偏差实测值12345678910检测项目1垫层厚度偏小值不大于设计厚度的15%（设计垫层厚度cm）施工单位自评意见质量等级监理单位复核意见核定质量等级检查项目达到标准，检测项目共测点，合格点，合格率%。施工单位名称安徽水安建设发展股份监理单位名称滁州水苑建设初　　检复　　检终　　检核定人水利水电工程SL239-1999浆砌石护坡单元工程质量评定表堤防8-11单位工程名称天长市2021年小型水利建设补助工程项目（天长街道办）单元工程类别一般单元工程分部工程名称检验日期年月日 单元工程名称、部位评定日期年月日项次项目名称质量标准检查记录检查项目1石料、水泥、砂符合规范要求2砂浆配合比符合设计要求3浆砌空隙用小石填塞、不得用砂浆充填，坐浆饱满，无空隙4勾缝无裂缝、脱皮现象项次项目名称允许偏差实测值（mm）12345678910检测项目1砌石厚度设计厚度的±10%2坡面平整度2m靠尺检测凹凸不超过50mm施工单位自评意见质量等级监理单位复核意见核定质量等级检查项目达到标准，检测项目共测点，合格点，合格率%。施工单位名称安徽同济水电建安监理单位名称南京海宁建设工程监理咨询初　　检复　　检终　　检核定人水利水电工程SL239-1999护坡脚基槽开挖单元工程质量评定表堤防8-12单位工程名称大坝加固工程单元工程类别一般单元工程分部工程名称小库上游抛石和护坡工程检验日期年月日 单元工程名称、部位K0+250～K0+350段混凝土缘石评定日期年月日主要检查项目项次项目名称质量标准检查记录1基槽地基处理地基平整，岩石冲洗洁净，无积水一般检查项目1地基清理和处理地基清理符合设计要求，并经验收合格主要检测项目项次项目名称允许偏差（cm）实测值（cm）123456789101基槽宽－2～42基槽深及底部标高0～4施工单位自评意见质量等级监理单位复核意见核定质量等级主要检查项目全部符合质量标准，主要检测项目共测点，其中合格点，合格率%，一般检查项目共检查项，符合项，基本符合项。施工单位名称监理单位名称初　　检复　　检终　　检核定人水利水电工程SL239-1999护坡脚基座浇筑单元工程质量评定表堤防8-13单位工程名称大坝加固工程单元工程类别一般单元工程分部工程名称大库上游抛石和护坡工程检验日期年月日单元工程名称、部位K0+250～K0+350段混凝土缘石评定日期年月日 项次项目名称质量标准检查记录检查项目1△基础面基础面已清理，并夯实2模板安装稳定性、刚度和强度符合要求，表面光洁，无污物，平整3伸缩缝制作符合设计要求4△入仓砼料无不合格料入仓5△砼振捣垂直插入下层5cm，有次序，无漏振6△铺料间隙时间符合要求，无初凝现象7积水和泌水无外部水流入，泌水排除及时8砼养护砼表面保持湿润9△砼裂缝无施工单位自评意见质量等级监理单位复核意见核定质量等级主要检查项目全部符合质量标准，一般检查项目共检查项，符合项，基本符合项。施工单位名称监理单位名称初　　检复　　检终　　检核定人水利水电工程SL239-1999护坡面处理单元工程质量评定表堤防8-14单位工程名称单元工程类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日 项次项目名称质量标准检验结果检查项目1坡面清理坡面表层没有不合格土，杂物全部清除2△坡面处理坡面上的坑洞已按要求回填，多余部分已削坡3坡面平整压实坡面无显著凹凸，无松土，无弹簧土项次项目名称质量标准实测值（mm）12345678910检测项目1坡面坡度m值允许偏差：0～0.052△坡面压实符合设计要求施工单位自评意见质量等级监理单位复核意见核定质量等级主要检查项目全部符合质量标准，主要检测项目共测点，其中合格点，合格率%，一般检查项目共检查项，符合项，基本符合项，一般检测项目共测点，其中合格点，合格率%。施工单位名称监理单位名称初　　检复　　检终　　检核定人水利水电工程SL239-1999砂沟单元工程质量评定表堤防8-15单位工程名称溢洪道加固工程单元工程类别一般单元工程分部工程名称消力池段检验日期年月日单元工程名称、部位反滤和排水暗沟评定日期年月日 项次项目名称质量标准检验结果检查项目1基面清理按规范验收合格2砂沟材料符合设计要求3△土工布(膜)铺设符合设计要求项次项目名称质量标准实测值（cm）12345678910检测项目1砂沟断面不小于设计断面：×cm2△砂沟回填不小于设计相对密度施工单位自评意见质量等级监理单位复核意见核定质量等级主要检查项目全部符合质量标准，主要检测项目共测点，其中合格点，合格率%，一般检查项目共检查项，符合项，基本符合项，一般检测项目共测点，其中合格点，合格率%。施工单位名称安徽水安建设发展股份监理单位名称滁州水苑建设监理初　　检复　　检终　　检核定人水利水电工程SL239-1999护坡板砼单元工程质量评定表堤防8-16单位工程名称单元工程类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目名称质量标准检验结果检1△基础面按规范验收合格 查项目2△模板安装稳定性、刚度和强度符合要求，表面光洁无污物，平整3伸缩缝制作符合设计要求4排水孔安装符合设计要求5△入仓砼料无不合格料入仓6△砼振捣振捣有次序，无漏振7△铺料间隙时间符合要求，无初凝现象8积水和泌水无外部水流入，泌水排除及时9排水孔保护保护好，符合要求10砼养护砼表面保持湿润，无时干时湿现象11△砼裂缝无12蜂窝麻面无13碰损掉角无14护坡板切缝整齐垂直、横竖贯通，填料饱满密实项次项目名称允许偏差实测值（cm）12345678910检测项目1△护坡板厚度≥设计板厚的-5%2坡面平整度2m靠尺检测凹凸不超过1cm施工单位自评意见质量等级监理单位复核意见核定质量等级主要检查项目全部符合质量标准，主要检测项目共测点，其中合格点，合格率%，一般检查项目共检查项，符合项，基本符合项，一般检测项目共测点，其中合格点，合格率%。施工单位名称监理单位名称初　　检复　　检终　　检核定人水利水电工程SL239-1999堤身(或土坝坝体)锥探灌浆单元工程质量评定表堤防8-17单位工程名称单元工程类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次检查项目质量标准各组孔检测结果123456789101造孔位 孔2△孔深不小于设计孔深3偏斜率4灌浆浆液浆液材料5密度6粘度7灌浆孔口压力8浆液变换和一次灌浆结束9有无中断及其影响质量程度应无中断,或虽有中断但时间不长,经检查分析不影响灌浆质量10△有无冒浆、串浆、堤坡隆起或吃浆量很大经处理并检查分析后不影响灌浆质量11单位吸浆量(m3/m)12复灌次数（次）13复灌结束和封孔应符合设计要求14△灌浆记录齐全、清晰、正确各组孔质量评定本单元工程共有组孔，其中：优良组孔，优良率为%。单元工程灌浆效果检查施工单位自评意见质量等级监理单位复核意见核定质量等级施工单位名称监理单位名称初检复检终检核定人水利水电工程SL239-1999抛石护岸单元工程质量评定表堤防8-18单位工程名称大坝加固工程单元工程类别分部工程名称大库上游抛石和护坡工程检验日期年月日单元工程名称、部位评定日期年月日项次检查项目质量标准检查记录1档位符合设计要求 定位定位船使用80吨以上定位船，船上安装符合规定的推关和蹩椿；定位锚重约300～600公斤；定位钢丝绳6～8根，每根长200～300m；缆绳要浮出水面并设挂挡环距标志2移位完成一小环进行横向移位；完成一大档进行纵向大移位。3石料冲距试验符合设计要求规格及石质抛石粒径大小以不被水流冲走为尺度，并有较好级配，规格一般20～100公斤；石质坚硬，无风化石、夹泥石项次检测项目质量标准设　计(额定)值实　测(平均)值误差（%）1抛石均匀度每档实际抛石量与设计抛石量之比误差应在5%以内2吨位检查虚吨位抛石虚吨位严格控制在5%以内抽磅率抽磅率不小于10%共抛石，抽磅；抽磅率%，抽磅实测吨位%。施工单位自评意见质量等级监理单位复核意见核定质量等级施工单位名称安徽水安建设发展股份监理单位名称滁州水苑建设监理初检复检终检核定人水利水电工程AHSL-2002堤后填塘单元工程质量评定表堤防8-19单位工程名称单元类别分部工程名称检验日期年月日单元工程名称、部位评定日期年月日项次项目名称质量标准检验结果检1基面清理符合设计要求 查项目2回填土料符合设计及规范要求3吹填围堰符合设计要求，无严重溃堤坍方事故4吹填泥砂颗粒分布颗粒级配无显著差异项次项目名称设计值允许偏差实测值12345678910检测项目1有密实度要求-4%且合格率＞90%2填筑高程0+0.3m3宽度±0.5m4平整度0.5~1.0m施工单位自评意见质量等级监理单位复核意见核定质量等级检查项目达到质量标准，检测项目共测点，合格点，合格率%。施工单位名称监理单位名称初检复检终检核定人1　道路工程质量评定表道路工程质量评定表道路9-1水泥混凝土面层分项工程质量检验评定表道路9-2土方路基分项工程质量检验评定表道路9-3沥青混凝土面层和沥青碎(砾)石面层分项工程质量检验评定表道路9-4级配碎(砾)石基层和底基层分项工程质量检验评定表道路9-5水泥稳定粒料(碎石、砂砾或矿渣等)分项工程质量检验评定表道路9-6路肩分项工程质量检验评定表道路9-7石灰土基层和底基层分项工程质量检验评定表道路9-8乳化沥青下封层分项工程质量检验评定表 道路9-9桥梁总体分项工程质量评定表道路9-10拱桥组合桥台分项工程质量评定表道路9-11拱的安装分项工程质量评定表道路9-12桥面铺装分项工程质量评定表道路9-13伸缩缝安装分项工程质量评定表道路9-14人行道铺设分项工程质量评定表道路9-15栏杆分项工程质量评定表水利水电工程JTJ071–98水泥混凝土面层分项工程质量评定表道路9–1单位工程名称焦涧水库除险加固工程二期工程分项工程类别主要单元工程分部工程名称交通工程检验日期年月日分项工程名称、部位北侧进库道路碎石基层评定日期年月日基本要求项次内容检查结果1基层检测符合要求，验算的基层整体模量应满足设计要求2采用的水泥，其物理性能和化学成分应符合国家有关标准的规定3粗细骨料、水及接缝填缝料应符合施工规范要求4施工配合比需经试验室试验，选择采用最佳配合比5接缝的位置、规格、尺寸及传力杆、拉力杆的设置应符合设计文件的要求6路面横向采取的拉毛或机具压槽等抗滑措施，其构造深度应符合施工规范要求7面层与其他构造物相接应平顺等8混凝土铺筑后按施工规范要求养护实测项目项次检查项目规定值或允许偏差(mm)实测值或实测偏差值质量评定12345678910平均代表值合格率(%)规定分实得分1弯拉强度（MPa）在合格标准内302板厚度代表值-520极值-103平整度154抗滑构造深度0.685相邻板高差386纵横缝顺直度1037中线平面偏位2038路面宽度±2059纵断高程±15310横坡(%)±0.255合计100施工单位自评意见质量等级监理单位复核意见核定质量等级外观鉴定减分 质量保证资料减分得分施工单位名称安徽同济水电建安监理单位名称滁州水苑建设监理初检复检终检核定人水利水电工程JTJ071-98土方路基分项工程质量评定表道路9–2单位工程名称分项工程类别分部工程名称检验日期年月日分项工程名称、部位评定日期年月日基本要求项次内容检查结果1认真清除地表植被、杂物、积水、淤泥和表土，处理坑塘，并对基底进行认真压实和处理，满足规范和设计要求２不得采用设计或规范规定的不适用土料作为路基填料。路基填料及强度（ＣＢＲ）应符合规范和设计规定３路基必须分层填筑压实，每层表面平整，路拱合适，排水良好４施工临时排水系统应与设计排水系统结合，勿使路基附近积水，避免冲刷边坡实测项目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均代表值合格率(%)规定分实得分1压实度(%)302弯沉(0.01mm)不大于设计值153纵断高程(mm)+10，－20104中线偏位(mm)100105宽度(mm)不小于设计值106平整度(mm)20157横坡(%)±0.558边坡不陡于设计值5合计100施工单位自评意见质量等级监理单位复核意见核定质量等级外观鉴定减分质量保证资料减分 得分施工单位名称监理单位名称南京海宁建设工程监理咨询初检复检终检核定人水利水电工程JTJ071-98沥青混凝土面层和沥青碎(砾)石面层分项工程质量评定表道路9-3单位工程名称分项工程类别分部工程名称检验日期年月日分项工程名称、部位评定日期年月日基本要求项次内容检查结果1沥青混合料的矿料质量及矿料级配应符合设计要求和施工规范的规定2沥青材料及混合料的各项指标应符合设计和施工规范要求3严格控制各种矿料和沥青用量及各种材料和沥青混合料的加热温度4拌和后的沥青混合料应均匀一致，无花白，无粗细料分离和结团成块现象5基层必须碾压密实，表面干燥、清洁、无浮土，其平整度和路拱度应符合要求6摊铺时应严格掌握摊铺厚度和平整度，避免矿料离析，要注意控制摊铺和碾压温度，碾压至要求的密实度实测项目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均代表值合格率(%)规定分实得分1压实度(%)202平整度203弯沉值(0.01mm)≤竣工验收弯沉值204厚度(mm)代表值20极值5中线平面偏位(mm)2056纵断高程(mm)±1557宽度(mm)有侧石±305无侧石不小于设计值8横坡(%)±0.55合计100施工单位自评意见质量等级监理单位复核意见核定质量等级外观鉴定减分质量保证资料减分得分 施工单位名称监理单位名称初检复检终检核定人水利水电工程JTJ071-98级配碎(砾)石基层和底基层分项工程质量评定表道路9-4单位工程名称焦涧水库除险加固工程二期工程分项工程类别一般单元工程分部工程名称交通工程检验日期年月日分项工程名称、部位北侧进库道路碎石基层评定日期年月日基本要求项次内容检查结果1选用质地坚韧、无杂质碎石、砂砾、石屑或砂，颗粒级配应符合要求２配料必须准确，塑性指数必须符合规定３混合料拌和均匀，无明显粗细颗粒离析现象４碾压应遵循先轻后重的原则，洒水碾压至要求的密实度实测项目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均代表值合格率(%)规定分实得分基层底基层1压实度(%)代表值989630极值94922平整度(mm)1215253纵断高程(mm)+5-15+5-2054宽度(mm)不小于设计值55厚度(mm)代表值-10-1230极值-20-306横坡(%)±0.5±0.55合计100施工单位自评意见质量等级监理单位核定意见核定质量等级外观鉴定减分质量保证资料减分得分施工单位名称安徽同济水电建安滁州水苑建设监理 监理单位名称初检复检终检核定人水利水电工程JTJ071-98级配碎(砾)石基层和底基层分项工程质量评定表道路9-4单位工程名称天长市2021年小型水利建设补助工程项目（天长街道办）分项工程类别一般单元工程分部工程名称检验日期年月日分项工程名称、部位评定日期年月日基本要求项次内容检查结果1选用质地坚韧、无杂质碎石、砂砾、石屑或砂，颗粒级配应符合要求２配料必须准确，塑性指数必须符合规定３混合料拌和均匀，无明显粗细颗粒离析现象４碾压应遵循先轻后重的原则，洒水碾压至要求的密实度实测项目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均代表值合格率(%)规定分实得分基层底基层1压实度(%)代表值989630极值94922平整度(mm)1215253纵断高程(mm)+5-15+5-2054宽度(mm)不小于设计值55厚度(mm)代表值-10-1230极值-20-306横坡(%)±0.5±0.55合计100施工单位自评意见质量等级监理单位核定意见核定质量等级外观鉴定减分质量保证资料减分得分施工单位名称安徽同济水电建安监理单位名称南京海宁建设工程监理咨询初检复检终检 核定人水利水电工程JTJ071-98水泥稳定粒料(碎石、砂砾或矿渣等)基层和底基层分项工程质量评定表道路9-5单位工程名称分项工程类别分部工程名称检验日期年月日分项工程名称、部位评定日期年月日基本要求项次内容检查结果1粒料应符合设计和施工规范要求，并应根据当地料源选择质坚干净的粒料，矿渣应分解稳定，发现未分解渣块应予剔除２水泥用量和矿料级配按设计控制准确３路拌深度要达到层底4摊铺时要注意消除粗细料离析现象5混合料处于最佳含水量状况下，用重型压路机碾压至要求的压实度6碾压检查合格后立即覆盖或洒水养护，养护期要符合规范要求实测项目项次检查项目规定值或允许偏差（mm）实测值或实测偏差值质量评定12345678910平均代表值合格率(%)规定分实得分基层底基层1压实度(%)代表值979530极值93912平整度(mm)1215153纵断高程(mm)+5-15+5-2054宽度(mm)不小于设计值55厚度(mm)代表值-10-1220极值-20-306横坡(%)±0.5±0.557强度（MPa）符合设计要求20合计100施工单位自评意见质量等级监理单位复核意见核定质量等级外观鉴定减分质量保证资料减分得分施工单位名称监理单位名称初检复检终检核定人 水利水电工程JTJ071-98路肩分项工程质量检验评定表道路9-6单位工程名称分项工程类别分部工程名称检验日期年月日分项工程名称、部位评定日期年月日基本要求项次内容检查结果1路肩表面平整密实，不积水２肩线直顺，曲线圆滑３硬路肩同相同路面结构质量要求实测项目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均代表值合格率(%)规定分实得分1压实度(%)不小于设计值302平整度(mm)20203横坡(%)±1.0204宽度(mm)不小于设计值30合计100施工单位自评意见质量等级监理单位复核意见核定质量等级外观鉴定减分质量保证资料减分得分施工单位名称监理单位名称初检复检终检核定人水利水电工程JTJ071-98 石灰土基层和底基层分项工程质量评定表道路9-7单位工程名称分项工程类别分部工程名称检验日期年月日分项工程名称、部位评定日期年月日基本要求项次内容检查结果1土的性质应符合设计要求，土块要经粉碎２石灰质量应符合设计要求，块灰须经充分消解才能使用3石灰和土的用量按设计要求控制准确，未消解生石灰块必须剔除4路拌深度要达到层底5混合料处于最佳含水量状况下，用重型压路机碾压至要求的压实度6保湿养护，养护期要符合规范要求实测项目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均代表值合格率(%)规定分实得分基层底基层1压实度(%)代表值959330极值91892平整度(mm)1215153纵断高程(mm)+5-15+5-2054宽度(mm)不小于设计值55厚度(mm)代表值-10-1220极值-20-306横坡(%)±0.5±0.557强度（MPa）符合设计要求20合计100施工单位自评意见质量等级监理单位复核意见核定质量等级外观鉴定减分质量保证资料减分得分施工单位名称监理单位名称初检复检终检核定人水利水电工程JTJ071-98 乳化沥青下封层分项工程质量评定表道路9-8单位工程名称分项工程类别分部工程名称检验日期年月日分项工程名称、部位评定日期年月日基本要求项次内容检查结果1乳化沥青粘度、延度等质量，乳化沥青的矿料级配及沥青用量范围应符合要求，乳化沥青应不离析、不冻结、不硬化２对准备浇洒下封层乳化沥青的基层表面所有的松散材料、废屑和其他不适合的材料要清除干净３乳化沥青应洒布均匀，不应有空白或积累现象；洒布后应立即铺撒集料，按规定用量一次撒足、均匀４下封层混合料铺筑或集料铺撒后，即开始碾压，应从一侧路缘压向路中心，每次轮迹重叠30cm，碾压3~4遍实测项目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均代表值合格率(%)规定分实得分1厚度(mm)代表值35极值2平整度(mm)标准偏差б(m/km)35最大间隙h3宽度(mm)104纵断高程(mm)105横坡(%)10合计100施工单位自评意见质量等级监理单位复核意见核定质量等级外观鉴定减分质量保证资料减分得分施工单位名称监理单位名称初检复检终检核定人水利水电工程JTJ071-98 桥梁总体分项工程质量评定表道路9-9单位工程名称分项类别分部工程名称检验日期分项工程名称位置评定日期基本要求序号项目质量标准检验记录1桥梁施工严格按设计图纸、施工规范和有关技术操作规程要求进行2中、下承式桥净空不得小于设计要求实测项目检查项目规定值或允许偏差（mm）实测值（mm）质量评定12345678910平均代表值合格率规定分实得分1桥面中线偏差±10202桥宽车行道±1025人行道±103桥长+300-100154引道中心线与桥梁中心线衔接±20205桥头高程衔接±320合计100施工单位自评质量等级监理单位复核意见核定质量等级外观鉴定减分质保资料减分得分施工单位名称监理单位名称初检复检终检核定人水利水电工程JTJ071–98 拱桥组合桥台分项工程质量评定表道路9-10单位工程名称分项类别分部工程名称检验日期年月日分项工程名称及位置评定日期年月日基本要求序号检验项目质量标准检验记录1各组成部分接触面必须紧密2阻滑板不得断裂3台后填土必须在架设上部构造前全部填起，加以预压，并按设计要求，认真做好排水和其它处理措施，促使沉降早日完成，也应控制填土进度，防止桥面出现过大的变位4位移、沉降、转动及各部分应对是否紧贴进行观测，提供观测数据实测项目序号检查项目规定值或允许偏差（mm）实测值或实测偏差值（mm）质量评定12345678910平均代表值合格率规定分实得分1架设拱圈前后台沉陷完成量设计值的85%以上202台身后倾率1/150203架设拱圈前台后完成量90%以上304拱建成后桥台水平位移在设计允许值内30合计100施工单位评定意见质量等级监理单位审核意见核定质量等级外观鉴定减分质量保证资料减分得分施工单位名称监理单位名称初检复检终检核定人水利水电工程JTJ071–98拱的安装分项工程质量评定表道路9-11 单位工程名称分项类别分部工程名称检验日期年月日分项工程名称及位置评定日期年月日基本要求序号检验项目质量标准检验记录1拱桥、多孔拱桥的安装必须严格按设计规定的施工程序进行2拱段接头采用现浇砼必须确保其强度和质量，并在达到强度的70%后，才可进行拱上建筑的施工实测项目序号检查项目规定值或允许偏差（mm）实测值或实测偏差值（mm）质量评定12345678910平均代表值合格率规定分实得分1轴线横向偏位（mm）L≤60m1025L>60mL/60002拱圈标高（mm）L≤60m±2025L>60m±L/30003两对称接头点相对高差（mm）L≤60m2020L>60mL/30004同跨各拱肋相对高差（mm）L≤60m2015L>60mL/30005同跨各拱肋间距（mm）±1015合计100施工单位评定意见质量等级监理单位审核意见核定质量等级外观鉴定减分质量保证资料减分得分施工单位名称监理单位名称初检复检终检核定人水利水电工程JTJ071–98桥面铺装分项工程质量评定表道路9-12单位工程名称大坝加固工程分项类别一般单元工程 分部工程名称连通沟和非常溢洪道工程检验日期年月日分项工程名称及位置交通桥混凝土铺装层评定日期年月日基本要求序号检验项目质量标准检验记录1桥面铺装应符合同级路面的要求2桥面泄水孔桥面泄水孔的进水口应略低于桥面面层，其数量不得低于设计要求实测项目序号检查项目规定值或允许偏差（mm）实测值或实测偏差值（mm）质量评定12345678910平均代表值合格率规定分实得分1强度或压实度在合格标准内352厚度（mm）+10，-520(25)3平整度IRI（m/km）4.220(25)σ(mm)2.5h(mm)54横坡水泥砼±0.15%15沥青路面±0.3%5抗滑构造深度符合设计要求10(0)合计100施工单位评定意见质量等级监理单位审核意见核定质量等级外观鉴定减分质量保证资料减分得分施工单位名称安徽水安建设发展股份监理单位名称滁州水苑建设监理初检复检终检核定人水利水电工程JTJ071–98伸缩缝安装分项工程质量评定表道路9-13单位工程名称分项类别 分部工程名称检验日期年月日分项工程名称及位置评定日期年月日基本要求序号检验项目质量标准检验记录1伸缩缝产品必须有合格证，并经验收后才能安装2伸缩缝必须锚固牢靠，不能松动，伸缩性能必须有效实测项目序号检查项目规定值或允许偏差（mm）实测值或实测偏差值（mm）质量评定12345678910平均代表值合格率规定分实得分1缝宽符合设计要求302与桥面高差(mm)2303纵坡(%)大型±0.220一般±0.34横向平整度(mm)320合计100施工单位评定意见质量等级监理单位审核意见核定质量等级外观鉴定减分质量保证资料减分得分施工单位名称监理单位名称初检复检终检核定人水利水电工程JTJ071–98人行道铺设分项工程质量评定表道路9-14单位工程名称分项类别分部工程名称检验日期年月日 分项工程名称及位置评定日期年月日基本要求序号检验项目质量标准检验记录1悬臂式人行道必须在横向与主梁牢固连接2人行道板必须在人行道梁锚固后才可铺设实测项目序号检查项目规定值或允许偏差（mm）实测值或实测偏差值（mm）质量评定12345678910平均代表值合格率规定分实得分1人行道边缘平面偏位(mm)5252纵向高程(mm)+10,-0153接缝两侧高差(mm)2154横坡(%)±0.3205平整度(mm)525合计100施工单位评定意见质量等级监理单位审核意见核定质量等级外观鉴定减分质量保证资料减分得分施工单位名称监理单位名称初检复检终检核定人水利水电工程JTJ071–98栏杆分项工程质量评定表道路9-15单位工程名称大坝加固工程分项类别一般单元工程分部工程名称连通沟和非常溢洪道工程检验日期年月日分项工程名称及位置交通桥钢筋混凝土栏杆及扶手评定日期年月日 基本要求序号检验项目质量标准检验记录1栏杆、护栏不得有断裂或弯曲现象2栏杆块件必须在人行道板铺完后才可安装3栏杆与扶手接缝处的填缝料必须饱满平整实测项目序号检查项目规定值或允许偏差（mm）实测值或实测偏差值（mm）质量评定12345678910平均代表值合格率规定分实得分1栏杆安装栏杆平面偏位(mm)4252栏杆扶手平面偏位(mm)3203栏杆柱顶面高程(mm)4204栏杆柱纵、横向垂直度(mm)4205相邻栏杆扶手高差(mm)515合计100施工单位评定意见质量等级监理单位审核意见核定质量等级外观鉴定减分质量保证资料减分得分施工单位名称安徽水安建设发展股份监理单位名称滁州水苑建设监理初检复检终检核定人1　建筑装饰工程验收记录表建筑装饰工程验收记录表建验10-1一般抹灰分项工程质量验收记录建验10-2装饰抹灰工程质量验收记录建验10-3木门窗制作工程质量验收记录建验10-4木门窗安装工程质量验收记录 建验10-5钢门窗安装工程质量验收记录建验10-6铝合金门窗安装工程质量验收记录建验10-7塑料门窗安装工程质量验收记录建验10-8饰面板安装工程质量验收记录建验10-9饰面砖粘贴工程质量验收记录建验10-10护栏和扶手制作与安装工程质量验收记录GB50210-2001一般抹灰分项工程质量验收记录建验10-1单位工程名称施工执行标准名称及编号分部工程名称验收部位分项工程名称验收日期年月日主控项目验收规范要求施工单位检查评定记录监理单位验收记录1抹灰前基层表面的尘土、污垢、油渍等应清除干净，并洒水润湿。2材料的品种和性能应符合设计要求。砂浆的配合比符合设计要求3抹灰工程应分层进行。当抹灰总厚大于或等于35mm时，应采取加强措施。不同材料基体交接处表面的抹灰，应采取防裂措施，当用加强网时，加强网与各基体的搭接宽度不应小于100mm。4抹灰层与基层之间及各抹灰层之间粘接牢固，无脱层、空鼓，面层应无爆灰和裂缝。一般项目1普通抹灰表面光滑、洁净，接槎平整，分格缝清晰美观。高级抹灰表面光滑、洁净、颜色均匀、无抹纹，分格缝和灰线应清晰美观2护角、孔洞、槽、盒周围的抹灰表面整齐、光滑；管道后面的抹灰表面应平整。3抹灰层总厚度符合设计要求，水泥砂浆不得抹在石灰砂浆层上，罩面石膏灰不得抹在水泥砂浆层上。4抹灰分格缝的设置应符合设计要求，宽度和深度应均匀，表面应光滑，棱角应整齐。5有排水要求的部位应做滴水线（槽）。滴水线（槽）应整齐顺直，滴水线应内高外低，滴水槽的宽度和深度不应小于10mm。偏差项目验收规范要求允许偏差(mm)施工单位检查记录(mm)监理单位验收记录普通抹灰高级抹灰123456789101立面垂直度432表面平整度433阴阳角方正434分格条(缝)直线度435墙裙、勒脚上口直线度43施工单位检查评定结果监理单位验收记录 施工单位名称监理单位名称初检复检终检验收人GB50210-2001装饰抹灰工程质量验收记录建验10-2单位工程名称施工执行标准名称及编号分部工程名称验收部位分项工程名称验收日期年月日主控项目验收规范要求施工单位检查评定记录监理单位验收记录1抹灰前基层表面的尘土、污垢、油渍等清除干净，并洒水润湿2装饰抹灰工程所用材料的品种性能应符合设计要求。水泥的凝结时间和安定性复验应合格。砂浆的配合比应符合设计要求。3抹灰工程应分层进行。当抹灰厚度大于或等于35mm时，应采取加强措施。不同材料基体交接处表面的抹灰，应采取防止开裂的加强措施，当采用加强网时，加强网与各基体的搭接宽度不应小于100mm。4各抹灰层之间及抹灰层与基体之间必须粘接牢固，抹灰层应无脱层、空鼓和裂缝。一般项目1水刷石表面应石粒清晰、分布均匀、紧密平整、色泽一致，应无掉粒和接槎痕迹。斩假石表面剁纹应均匀顺直、深浅一致，应无漏剁处；阴角应横剁并留出宽窄一致的不剁边条，棱角应无损坏。干粘石表面应色泽一致、不露浆、不漏粘，石粒应粘结牢固、分布均匀，阳角处应无明显黑边。假面砖表面应平整、沟纹清晰、留缝整齐、色泽一致，应无掉角、脱皮、起砂等缺陷。2装饰抹灰分格条（缝）的设置应符合设计要求，宽度和深度应均匀，表面应平整光滑，棱角应整齐。3有排水要求的部位应做滴水线（槽），滴水线（槽）应整齐顺直，滴水线应内高外低，滴水槽的宽度和深度均不应小于10mm允许偏差项目验收规范要求允许偏差(mm)实测值(mm)监理单位验收记录水刷石斩假石干粘石假面砖123456789101立面垂直度54552表面平整度33543阳角方正33444分格条(缝)直线度33335墙裙、勒脚上口直线度33——施工单位检查评定结果监理单位验收记录 施工单位名称监理单位名称初检复检终检验收人GB50210-2001木门窗制作工程质量验收记录建验10-3单位工程名称施工执行标准名称及编号分部工程名称验收部位分项工程名称验收日期年月日主控项目验收规范要求施工单位检查评定记录监理单位验收记录1木门窗的木材品种、材质等级、规格、尺寸、框扇的线型及人造木板的甲醛含量应符合设计要求。设计未规定材质等级时，所用木材的质量应符合本规范附录A的规定。2木门窗应采用烘干的木材，含水率应符合《建筑木门、木窗》（JG/T122）的规定。3木门窗的防火、防腐、防虫处理应符合设计。4木门窗的结合处和安装配件处不得有木节或已填补的木节。木门窗如有允许限值以内的死节及直径较大的虫眼时，应用同一材质的木塞加胶填补。对于清漆制品，木塞的木纹和色泽应与制品一致。5门窗框和厚度大于50mm的门窗扇应用双榫连接。榫槽应采用胶料严密嵌合，并应用胶楔加紧。6胶合板门、纤维板门和模压门不得脱胶。胶合板不得刨透表层单板，不得有戗槎。制作胶合板门、纤维板门时，边框和横楞应在同一平面上，面层、边框及横楞应加压胶结。横楞和上、下冒头应各钻两个以上的透气孔，透气孔应通畅。一般项目1木门窗表面应洁净，不得有刨痕、锤印。2木门窗的割角、拼缝应严密平整。门窗框、扇裁口应顺直，刨面应平整。3木门窗上的槽、孔应边缘整齐，无毛刺。允许偏差项目验收规范要求构件名称允许偏差(mm)实测值(mm)监理单位验收记录普通高级123456789101翘曲框32扇222对角线长度差框、扇323表面平整度扇224高度、宽度框0;-20;-1扇+2;0+1;05裁口、线条结合处高低差框、扇10.56相邻棂子两端间距扇21施工单位检查评定结果监理单位验收记录 施工单位名称监理单位名称初检复检终检验收人GB50210-2001木门窗安装工程质量验收记录建验10-4单位工程名称施工执行标准名称及编号分部工程名称验收部位分项工程名称验收日期年月日主控项目验收规范要求施工单位检查评定记录监理单位验收记录1木门窗的品种、类型、规格、开启方向、安装位置及连接方式应符合设计要求。2木门窗框的安装必须牢固。预埋木砖的防腐处理、木门窗框固定点的数量、位置及固定方法应符合设计要求。3木门窗扇必须安装牢固，并应开关灵活，关闭严密，无倒翘。4木门窗配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。一般项目1木门窗与墙体间缝隙的填嵌材料应符合设计要求，填嵌应饱满。寒冷地区外门窗（或门窗框）与砌体间的空隙应填充保温材料。2木门窗批水、盖口条、压缝条、密封条的安装应顺直，与门窗结合应牢固、严密。允许偏差项目验收规范要求留缝限值(mm)允许偏差(mm)实测值监理单位验收记录普通高级普通高级123456789101门窗槽口对角线长度差——322门窗框的正、侧面垂直度——213框与扇、扇与扇接缝高低差——214门窗扇对口缝1~2.51.5~2——5工业厂房双扇大门对口缝2~5———6门窗扇与上框间留缝1~21~1.5——7门窗扇与侧框间留缝1~2.51~1.5——8窗扇与下框间留缝2~32~2.5——9门扇与下框间留缝3~53~4——10双层门窗内外框间距——4311无下框时门扇与地面间留缝外门4~75~6——内门5~86~7——卫生间门8~128~10——厂房大门10~20———施工单位检查评定结果监理单位验收记录施工单位名称监理单位 名称初检复检终检验收人GB50210-2001钢门窗安装工程质量验收记录建验10-5单位工程名称施工执行标准名称及编号分部工程名称验收部位分项工程名称验收日期年月日主控项目验收规范要求施工单位检查评定记录监理单位验收记录1金属门窗品种、类型、规格、尺寸、性能、开启方向、安装位置、连接方式及铝合金门窗的型材壁厚应符合设计要求。2金属门窗框和副框的安装必须牢固。预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。3金属门窗扇必须安装牢固，并应开关灵活、关闭严密，无倒翘。推拉门窗扇必须有防脱落措施。4金属门窗配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。一般项目1金属门窗表面应洁净、平整、光滑、色泽一致，无锈蚀。大面应无划痕、碰伤。漆膜或保护层应连续。2铝合金门窗推拉门窗扇开关力应不大于100N。3金属门窗框与墙体之间的缝隙应填嵌饱满，并采用密封胶密封。密封胶表面应光滑、顺直，无裂纹。4金属门窗扇的橡胶密封条或毛毡密封条应安装完好，不得脱槽。5有排水孔的金属门窗，排水孔应畅通，位置和数量应符合设计要求。允许偏差项目验收规范要求留缝限值(mm)允许偏差(mm)实测值(mm)监理单位验收记录123456789101门窗槽口宽度、高度≤1500mm—2.5>1500mm—3.52门窗槽口对角线长度差≤2000mm—5>2000mm—63门窗框的正、侧面垂直度—34门窗横框的水平度—35门窗横框标高—56门窗竖向偏离中心—47双层门窗内外框间距—58门窗框、扇配合间隙≤2—9无下框时门扇与地面间留缝4~8—施工单位检查评定结果监理单位验收记录施工单位名称监理单位名称初检复检终检 验收人GB50210-2001铝合金门窗安装工程质量验收记录建验10-6单位工程名称施工执行标准名称及编号分部工程名称验收部位分项工程名称验收日期年月日主控项目验收规范要求施工单位检查评定记录监理单位验收记录1金属门窗品种、规格、尺寸、性能、开启方向、安装位置、连接方式及铝合金门窗的型材壁厚应符合设计要求。2金属门窗框和副框的安装必须牢固。预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。3金属门窗扇必须安装牢固，并应开关灵活、关闭严密，无倒翘。推拉门窗扇必须有防脱落措施。4金属门窗配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。一般项目1金属门窗表面应洁净、平整、光滑、色泽一致，无锈蚀。大面应无划痕、碰伤。漆膜或保护层应连续。2铝合金门窗推拉门窗扇开关力应不大于100N。3金属门窗框与墙体之间的缝隙应填嵌饱满，并采用密封胶密封。密封胶表面应光滑、顺直，无裂纹。4金属门窗扇的橡胶密封条或毛毡密封条应安装完好，不得脱槽。5有排水孔的金属门窗，排水孔应畅通，位置和数量应符合设计要求。允许偏差项目验收规范要求允许偏差(mm)实测值(mm)监理单位验收记录123456789101门窗槽口宽度、高度≤1500mm1.5>1500mm22门窗槽口对角线长度差≤2000mm3>2000mm43门窗框的正、侧面垂直度2.54门窗横框的水平度25门窗横框标高56门窗竖向偏离中心57双层门窗内外框间距48推拉门窗扇与框搭接量1.5施工单位检查评定结果监理单位验收记录施工单位名称监理单位名称初检复检终检验收人 GB50210-2001塑料门窗安装工程质量验收记录建验10-7单位工程名称施工执行标准名称及编号分部工程名称验收部位分项工程名称验收日期年月日主控项目验收规范要求施工单位检查评定记录监理单位验收记录1塑料门窗品种、类型、规格、尺寸、开启方向、安装位置、连接方式及填嵌密封处理应符合设计要求，内衬增强型钢的壁厚及设置应符合国家现行产品标准的质量要求。2塑料门窗框、副框和扇的安装必须牢固。固定片或膨胀螺栓的数量与位置应正确，连接方式应符合设计要求。固定点应距窗角、中横框、中竖框150~200mm，固定点间距应不大于600mm。3塑料门窗拼樘料内衬增强型钢的规格、壁厚必须符合设计要求，型钢应与型材内腔紧密吻合，其两端必须与洞口固定牢固。窗框必须与拼樘料连接紧密，固定点间距应不大于600mm。4塑料门窗扇应开启灵活、关闭严密，无倒翘。推拉门窗扇必须有防脱落措施。5塑料门窗配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。6塑料门窗框与墙体间缝隙应采用闭孔弹性材料填嵌饱满，表面应采用密封胶密封。密封胶应粘结牢固，表面应光滑、顺直、无裂纹。一般项目1塑料门窗表面应洁净、平整、光滑、大面应无划痕、碰伤。2塑料门窗扇的密封条不得脱槽。旋转窗间隙应基本均匀。3塑料门窗扇的开关力应符合平开门窗扇平铰链的开关力应不大于80N；滑撑铰链的开关力应不大于80N，并不小于30N。推拉门窗扇的开关力应不大于100N。4玻璃密封条与玻璃及玻璃槽口的接缝应平整，不得卷边、脱槽。5排水孔应畅通，位置和数量应符合设计要求允许偏差项目验收规范要求允许偏差(mm)实测值(mm)监理单位验收记录123456789101门窗槽口宽度、高度≤1500mm2>1500mm32门窗槽口对角线长度差≤2000mm3>2000mm53门窗框的正、侧面垂直度34门窗横框的水平度35门窗横框标高56门窗竖向偏离中心57双层门窗内外框间距48同樘平开门窗相邻扇高度差29平开门窗铰链部位配合间隙+2；-110推拉门窗扇与框搭接量+1.5；-2.511推拉门窗扇与竖框平行度2施工单位检查评定结果监理单位验收记录施工单位名称监理单位名称初检复检终检验收人GB50210-2001 饰面板安装工程质量验收记录建验10-8单位工程名称施工执行标准名称及编号分部工程名称验收部位分项工程名称验收日期年月日主控项目验收规范要求施工单位检查评定记录监理单位验收记录1饰面板的品种、规格、颜色和性能应符合设计要求，木龙骨、木饰面板和塑料饰面板的燃烧性能等级应符合设计要求。2饰面板孔、槽的数量、位置和尺寸应符合设计要求。3饰面板安装工程的预埋件（或后置埋件）、连接件的数量、规格、位置、连接方法和防腐处理必须符合设计要求。后置埋件的现场拉拔强度必须符合设计要求。饰面板安装必须牢固。一般项目1饰面板表面应平整、洁净、色泽一致，无裂痕和缺损。石材表面应无泛碱等污染。2饰面板嵌缝应密实、平直，宽度和深度应符合设计要求，嵌填材料色泽应一致。3采用湿作业法施工的饰面板工程，石材应进行防碱背涂处理。饰面板与基体之间的灌注材料应饱满、密实。4饰面板上的孔洞应套割吻合，边缘应整齐。允许偏差项目验收规范要求允许偏差(mm)实测值（mm）监理单位验收记录石材瓷板木材塑料金属12345678910光面剁斧石蘑菇石1立面垂直度23321.5222表面平整度23-1.51333阴阳角方正24421.5334接缝直线度24421115墙裙、勒脚上口直线度23322226接缝高低差0.53-0.50.5117接缝宽度1221111施工单位检查评定结果监理单位验收记录施工单位名称监理单位名称初检复检终检验收人GB50210-2001 饰面砖粘贴工程质量验收记录建验10-9单位工程名称施工执行标准名称及编号分部工程名称验收部位分项工程名称验收日期年月日验收规范要求施工单位检查评定记录监理单位验收记录主控项目1饰面砖的品种、规格、图案、颜色和性能应符合设计要求。2饰面砖粘贴工程的找平、防水、粘结和勾缝材料及施工方法应符合设计要求及国家现行产品标准和工程技术标准的规定。3饰面砖粘贴必须牢固。4满粘法施工的饰面砖工程应无空鼓、裂缝。一般项目1饰面砖表面应平整、洁净、色泽一致，无裂痕和缺损。2阴阳角处搭接方式、非整砖使用部位应符合设计要求。3墙面突出物周围的饰面砖应整砖套割吻合，边缘应整齐。墙裙、贴脸突出墙面的厚度应一致。4饰面砖接缝应平直、光滑，填嵌应连续、密实；宽度和深度应符合设计要求。5有排水要求的部位应做滴水线（槽）。滴水线（槽）应顺直，流水坡向应正确，坡度应符合设计要求。允许偏差项目验收规范要求允许偏差（mm）实测值（mm）监理单位验收记录外墙面砖内墙面砖123456789101立面垂直度322表面平整度433阴阳角方正334接缝直线度325接缝高低差10.56接缝宽度11施工单位检查评定结果监理单位验收记录施工单位名称监理单位名称初检复检终检验收人GB50210-2001护栏和扶手制作与安装工程质量验收记录建验10-10 单位工程名称大坝加固工程施工执行标准名称及编号分部工程名称验收部位分项工程名称验收日期年月日主控项目验收规范要求施工单位检查评定记录监理单位验收记录1护栏和扶手制作与安装所使用材料的材质、规格、数量和木材、塑料的燃烧性能等级应符合设计要求。2护栏和扶手的造型、尺寸及安装位置应符合设计要求。3护栏和扶手安装预埋件的数量、规格、位置以及护栏与预埋件的连接节点应符合设计要求。4护栏高度、栏杆间距、安装位置必须符合设计要求。护栏安装必须牢固。5护栏玻璃应使用公称厚度不小于12mm的钢化玻璃或钢化夹层玻璃。当护栏一侧距楼地面高度为5m及以上时，应使用钢化夹层玻璃。一般项目1护栏和扶手转角弧度应符合设计要求，接缝应严密，表面应光滑，色泽一致，不得有裂缝、翘曲及损坏允许偏差项目验收规范要求允许偏差(mm)实测值（mm）监理单位验收记录123456789101护栏垂直度32栏杆间距33扶手直线度44扶手高度3施工单位检查评定结果监理单位验收记录施工单位名称监理单位名称初检复检终检验收人
