XXXX新规范水利水电工程施工质量评定表样表(下)

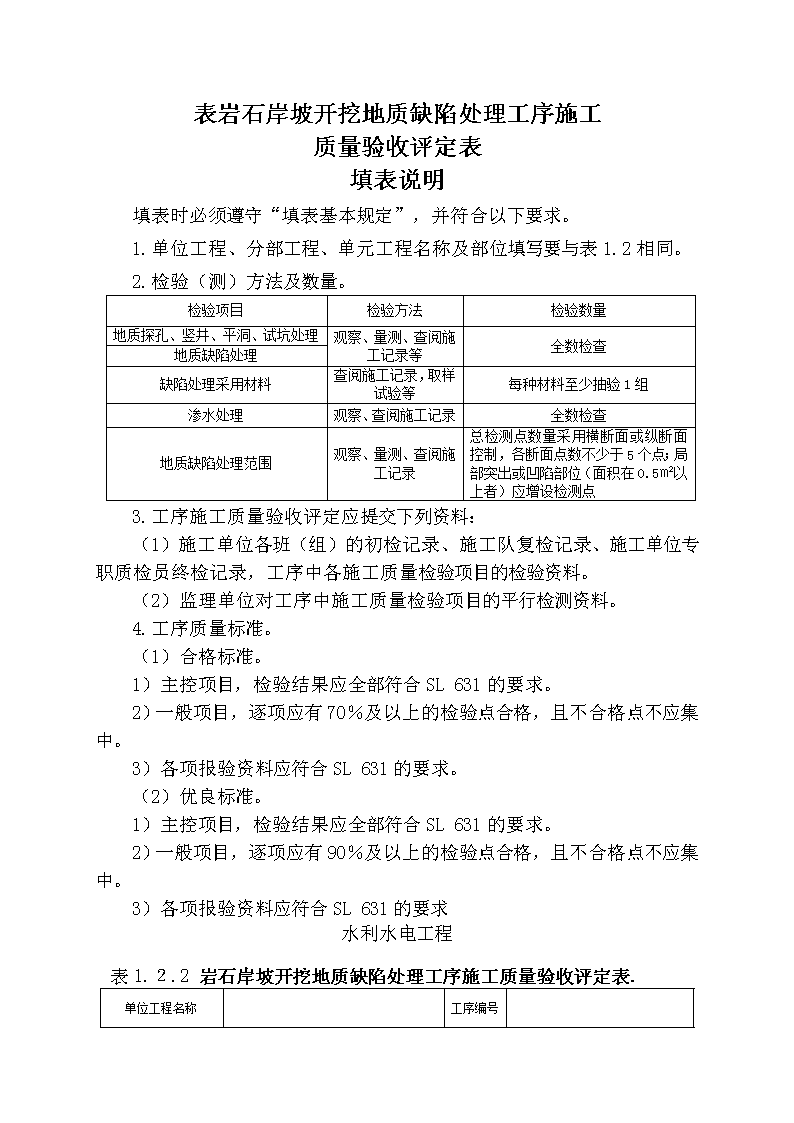

表岩石岸坡开挖地质缺陷处理工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.单位工程、分部工程、单元工程名称及部位填写要与表1.2相同。2.检验（测）方法及数量。检验项目检验方法检验数量地质探孔、竖井、平洞、试坑处理观察、量测、查阅施工记录等全数检查地质缺陷处理缺陷处理采用材料查阅施工记录，取样试验等每种材料至少抽验1组渗水处理观察、查阅施工记录全数检查地质缺陷处理范围观察、量测、查阅施工记录总检测点数量采用横断面或纵断面控制，各断面点数不少于5个点；局部突出或凹陷部位（面积在0.5㎡以上者）应增设检测点3.工序施工质量验收评定应提交下列资料：（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料。（2）监理单位对工序中施工质量检验项目的平行检测资料。4.工序质量标准。（1）合格标准。1）主控项目，检验结果应全部符合SL631的要求。2）一般项目，逐项应有70％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL631的要求。（2）优良标准。1）主控项目，检验结果应全部符合SL631的要求。2）一般项目，逐项应有90％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL631的要求水利水电工程表1.２.2岩石岸坡开挖地质缺陷处理工序施工质量验收评定表.单位工程名称工序编号　 分部工程名称施工单位　单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1地质探孔、竖井、平洞、试坑处理符合设计要求　2地质缺陷处理节理、裂隙、断层、夹层或构造破碎带的处理符合设计要求　3缺陷处理采用材料材料质量满足设计要求　4渗水处理地基及岸坡的渗水（含泉眼）已引排或封堵，岩面整洁无积水一般项目1地质缺陷处理范围地质缺陷处理的宽度和深度符合设计要求。地基及岸坡岩石断层、破碎带的沟槽开挖边坡稳定，无反坡，无浮石，节理、裂隙内的充填物冲洗干净　施工单位自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日监理单位复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日..表1.3岩石地基开挖单元工程施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。 1.单元工程划分：以施工检查验收的区、段划分，每一区、段划分为一个单元工程。2.单元工程量：填写本单元开挖工程量（m³）。3.岩石开挖施工单元工程宜分为岩石地基开挖、地质缺陷处理2个工序，其中岩石地基开挖为主要工序。本表是在表、表1.3.2工序质量验收评定后完成。4.单元工程施工质量验收评定应包括下列资料。（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料。（2）监理单位应提交对单元工程施工质量的平行检测资料。5.单元工程质量标准。（1）合格标准：各工序施工质量验收评定应全部合格；各项报验资料应符合SL631的要求。（2）优良标准：各工序施工质量验收评定应全部合格，其中优良工序应达到50％及以上，且主要工序应达到优良等级；工序报验资料应符合SL631的要求。水利水电工程表1.3岩石地基开挖单元工程施工质量验收评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次工序编号工序质量验收评定等级1Δ岩石地基开挖工序2岩石地基开挖地质缺陷处理工序 施工单位自评意见各工序施工质量全部合格，其中优良工序占%，且主要工序达到等级。单元工程质量等级评定为：（签字，加盖公章）年月日监理单位复核意见经抽查并查验报告和检验资料，各工序施工质量全部合格，其中优良工序占%，且主要工序达到等级。单元工程质量等级评定为：（签字，加盖公章）年月日表岩石地基开挖工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.单位工程、分部工程、单元工程名称及部位填写要与表1.3相同。2.检验（测）方法及数量。检验项目检验方法检验数量保护层开挖观察、量测、查阅施工记录每个单元抽测3处，每处不少于10㎡基建面处理全数检查多组切割的不稳定岩体开挖和不良地质开挖处理岩体的完整性观察、声波检测（需要时采用）符合设计要求 无结构要求或无配筋要求的基坑断面尺寸及开挖面平整度观察、仪器测量、查阅施工记录检测点数量采用横断面控制，断面间距不大于20m，各横断面间距不大于2m，局部突出或凹陷部位（面积在0.5㎡以上者）应增设检测点有结构要求或有配筋预埋件的基坑断面尺寸及开挖面平整度3.工序施工质量验收评定应提交下列资料：（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料。（2）监理单位对工序中施工质量检验项目的平行检测资料。4.工序质量标准。（1）合格标准。1）主控项目，检验结果应全部符合SL631的要求。2）一般项目，逐项应有70％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL631的要求。（2）优良标准。1）主控项目，检验结果应全部符合SL631的要求。2）一般项目，逐项应有90％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL631的要求。水利水电工程表.岩石地基工序开挖施工质量验收评定表单位工程名称工序编号　分部工程名称施工单位　单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1保护层开挖浅孔、密孔、小药量、控制爆破　2建基面处理开挖后岩面应满足设计要求，建基面上无松动岩块，表面清洁、无泥垢、油污　3多组切割的不稳定岩体开挖和不良地质开挖处理满足设计处理要求　4岩体的完整性爆破未损害岩体的完整性，开挖面无明显爆破裂隙，声波降低率小于10%或满足设计要求一般1长或宽不大于10m符合设计要求，允许偏差为-10～20cm　 项目无结构要求或无配筋的基坑断面尺寸及开挖面平整度长或宽大于10m符合设计要求，允许偏差为-20～30cm坑（槽）底部标高符合设计要求，允许偏差为-10～20cm垂直或斜面平整度符合设计要求，允许偏差为20cm2有结构要求或有配筋预埋件的基坑断面尺寸及开挖面平整度长或宽不大于10m符合设计要求，允许偏差为0～10cm长或宽大于10m符合设计要求，允许偏差为0～20cm　坑（槽）底部标高符合设计要求，允许偏差为0～20cm垂直或斜面平整度符合设计要求，允许偏差为15cm施工单位自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日监理单位复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日表岩石地基开挖地质缺陷处理工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.单位工程、分部工程、单元工程名称及部位填写要与表1.3相同。2.检验（测）方法及数量。检验项目检验方法检验数量地质探孔、竖井、平洞、试坑处理观察、量测、查阅施工记录全数检查地质缺陷处理缺陷处理采用材料查阅施工记录、取样试验等每种材料至少抽验1组渗水处理观察、查阅施工记录全数检查地质缺陷处理范围测量、观察、查阅施工记录检测点数量采用横断面或纵断面控制，各断面点数不小于5个点，局部突出或凹陷部位（面积在0.5㎡以上者）应增设检测点3.工序施工质量验收评定应提交下列资料： （1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料。（2）监理单位对工序中施工质量检验项目的平行检测资料。4.工序质量标准。（1）合格标准。1）主控项目，检验结果应全部符合SL631的要求。2）一般项目，逐项应有70％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL631的要求。（2）优良标准。1）主控项目，检验结果应全部符合SL631的要求。2）一般项目，逐项应有90％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL631的要求。水利水电工程表1.3.2岩石地基开挖地质缺陷处理工序施工质量验收评定表.单位工程名称工序编号　分部工程名称施工单位　单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1地质探孔、竖井、平洞、试坑处理符合设计要求　2地质缺陷处理节理、裂隙、断层、夹层或构造破碎带的处理符合设计要求　3缺陷处理采用材料材料质量满足设计要求　 4渗水处理地基及岸坡的渗水（含泉眼）已引排或封堵，岩面整洁无积水一般项目1地质缺陷处理范围地质缺陷处理的宽度和深度符合设计要求。地基及岸坡岩石断层、破碎带的沟槽开挖边坡稳定，无反坡，无浮石，节理、裂隙内的充填物冲洗干净　施工单位自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日监理单位复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日.表1.4岩石洞室开挖单元工程施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.单元工程划分：以施工检查验收的区、段或混凝土衬砌的设计分缝确定的块划分，每一个施工检查验收的区、段或一个浇筑块为一个单元工程。2.单元工程量：填写本单元开挖工程量（m³）。3.检验（测）方法及数量检验项目检验方法检验数量光面爆破和预裂爆破效果观测、量测、统计等每个单元抽测3处，每处不少于2～5㎡洞、井轴线测量、查阅施工记录全数检查不良地质处理查阅施工记录全数检查爆破控制观察、声波检测（需要时采用）符合设计要求洞室壁面清撬观察、查阅施工记录全数检查岩石壁面局部超、欠挖及平整度测量采用横断面控制，间距不大于5m，各横断面点数间距不大于2m ，局部突出或凹陷部位（面积在0.5㎡以上者）应增设检测点4.单元工程施工质量验收评定应包括下列资料。（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料。（2）监理单位应提交对单元工程施工质量的平行检测资料。5.单元工程质量标准。（1）合格标准：1）主控项目，检验结果应全部符合SL631的要求。2）一般项目，逐项应有70％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL631的要求。（2）优良标准。1）主控项目，检验结果应全部符合SL631的要求。2）一般项目，逐项应有90％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL631的要求。 水利水电工程表1.4岩石洞室开挖单元工程施工质量验收评定表单位工程名称工序编号　分部工程名称施工单位　单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1光面爆破和预裂爆破效果残留炮孔痕迹分布均匀，预裂爆破后的裂缝连续贯穿。相邻两孔间的岩面平整，孔壁无明显的爆破裂隙，两茬炮之间的台阶或预裂爆破孔的最大外斜值不宜大于10cm。炮孔痕迹保存率：完整岩石在90%以上，较完整和完整性差的岩石不小于60%，较破碎和破碎岩石不宜小于20%2洞、井轴线符合设计要求，允许偏差为-5～5cm3不良地质处理符合设计要求4爆破控制爆破未损害岩体的完整性，开挖面无明显爆破裂隙，声波降低率小于10%，或满足设计要求一般项目1洞室壁面清撬洞室壁面上无残留的松动岩块和可能塌落危石碎块，岩石面干净，无岩石碎片、尘埃、爆破泥粉等2岩石壁面、局部超、欠挖及平整度无结构要求、无配筋预埋件底部标高符合设计要求，允许偏差为-10～20cm径向尺寸符合设计要求，允许偏差为-10～20cm侧向尺寸符合设计要求，允许偏差为-10～20cm开挖面平整度符合设计要求，允许偏差为15cm3有结构要求或有配筋预埋件底部标高符合设计要求，允许偏差为0～15cm径向尺寸符合设计要求，允许偏差为0～15cm侧向尺寸符合设计要求，允许偏差为0～15cm开挖面平整度符合设计要求，允许偏差为10cm施工单位自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。单元工程质量等级评定为：（签字，加盖公章）年月日监理单位复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。单元工程质量等级评定为：（签字，加盖公章）年月日 表1.8堆石体填筑单元工程施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.单元工程划分：以设计或施工铺填的区段划分，每一区、段的每一铺填层划分为一个单元工程。2.单元工程量：填写本单元堆石料工程量（m³）。3.堆石体填筑施工单元工程宜分为堆石料铺填、压实2个工序，其中堆石料压实工序为主要工序。本表是在表、表1.8.2工序质量验收评定后完成。4.单元工程施工质量验收评定应包括下列资料。（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料。（2）监理单位应提交对单元工程施工质量的平行检测资料。5.单元工程质量标准。（1）合格标准：各工序施工质量验收评定应全部合格；各项报验资料应符合SL631的要求。（2）优良标准：各工序施工质量验收评定应全部合格；其中优良工序达到50%及以上，且主要工序应达到优良等级；各项报验资料应符合SL631的要求。水利水电工程表1.8堆石料填筑单元工程施工质量验收评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次工序编号工序质量验收评定等级1堆石料铺填工序 2Δ堆石料压实工序施工单位自评意见各工序施工质量全部合格，其中优良工序占%，且主要工序达到等级。单元工程质量等级评定为：（签字，加盖公章）年月日监理单位复核意见经抽查并查验报告和检验资料，各工序施工质量全部合格，其中优良工序占%，且主要工序达到等级。单元工程质量等级评定为：（签字，加盖公章）年月日.表1.8.1堆石料填筑工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.单位工程、分部工程、单元工程名称及部位填写要与表1.8相同。2.检验（测）方法及数量。检验项目检验方法检验数量铺料厚度方格网定点测量每个单元的有效检测点总数不少于20个点结合部铺填观察、查阅施工记录全数检查铺填层面外观观察全数检查 3.工序施工质量验收评定应提交下列资料：（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料。（2）监理单位对工序中施工质量检验项目的平行检测资料。4.工序质量标准。（1）合格标准。1）主控项目，检验结果应全部符合SL631的要求。2）一般项目，逐项应有70％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL631的要求。（2）优良标准。1）主控项目，检验结果应全部符合SL631的要求。2）一般项目，逐项应有90％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL631的要求。水利水电工程表1.8.1堆石料铺填工序施工质量验收评定表单位工程名称工序编号　分部工程名称施工单位　单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1铺料厚度铺料厚度应符合设计要求，允许偏差为铺料厚度的-10%～0，且每一层应有90%的测点达到规定的铺料厚度　 一般项目1接合部铺填堆石料纵横向结合部位宜采用台阶收坡法，台阶宽度应符合设计要求，结合部位的石料无分离、架空现象　2铺填层面外观外观平整，分区均衡上升，大粒径料无集中现象　施工单位自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日监理单位复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日表堆石料压实工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.单位工程、分部工程、单元工程名称及部位填写要与表1.8相同。2.检验（测）方法及数量。检验项目检验方法检验数量碾压参数查阅试验报告、施工记录每班至少检查2次压实质量试坑法主堆石区每5000～50000m3取样1次；过渡层区每1000～5000m3取样1次压层表面质量观察全数检查断面尺寸测量每一检查项目，每层不少于10个点3.工序施工质量验收评定应提交下列资料： （1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料。（2）监理单位对工序中施工质量检验项目的平行检测资料。4.工序质量标准。（1）合格标准。1）主控项目，检验结果应全部符合SL631的要求。2）一般项目，逐项应有70％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL631的要求。（2）优良标准。1）主控项目，检验结果应全部符合SL631的要求。2）一般项目，逐项应有90％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL631的要求。水利水电工程表1.8.2堆石料压实工序施工质量验收评定表单位工程名称工序编号　分部工程名称施工单位　单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1碾压参数压实机具的型号、规格、碾压遍数、碾压速度、碾压振动频率、振幅和加水量应符合碾压试验确定的参数值　2压实质量孔隙率不大于设计要求　一般项目1压层表面质量表面平整，无漏压、欠压2断面尺寸有护坡要求符合设计要求，允许偏差为±20cm　 下游坡铺填边线距坝轴线距离无护坡要求符合设计要求，允许偏差为±30cm过渡层与主堆石区分界线距坝轴线距离符合设计要求，允许偏差为±30cm垫层与过渡层分界线距坝轴线距离符合设计要求，允许偏差为-10～0cm施工单位自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日监理单位复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日.表1.9反滤（过渡）料填筑单元工程施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.单元工程划分：以以反滤层过渡层工程施工的区、段、层划分，每一区、段的每一层划分为一个单元工程。2.单元工程量：填写本单元反滤（过渡）料工程量（m³）。3.反滤（过渡）料填筑施工单元工程宜分为反滤（过渡）料铺填、压实2个工序，其中反滤（过渡）料压实工序为主要工序。本表是在表1.9.1、表1.9.2工序质量验收评定后完成。4.单元工程施工质量验收评定应包括下列资料。 （1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料。（2）监理单位应提交对单元工程施工质量的平行检测资料。5.单元工程质量标准。（1）合格标准：各工序施工质量验收评定应全部合格；各项报验资料应符合SL631的要求。（2）优良标准：各工序施工质量验收评定应全部合格；其中优良工序达到50%及以上，且主要工序应达到优良等级；各项报验资料应符合SL631的要求。水利水电工程表1.9反滤（过渡）料填筑单元工程施工质量验收评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次工序编号工序质量验收评定等级1反滤（过渡）料铺填工序2Δ反滤（过渡）料压实工序施工单位自评意见各工序施工质量全部合格，其中优良工序占%，且主要工序达到等级。单元工程质量等级评定为：（签字，加盖公章）年月日 监理单位复核意见经抽查并查验报告和检验资料，各工序施工质量全部合格，其中优良工序占%，且主要工序达到等级。单元工程质量等级评定为：（签字，加盖公章）年月日表1.9.1反滤（过渡）料填筑工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.单位工程、分部工程、单元工程名称及部位填写要与表1.9相同。2.检验（测）方法及数量。检验项目检验方法检验数量铺料厚度方格网定点测量每个单元不少于10个点铺料位置观察、测量每条边线，每10延米检测1组，每组2个点结合部观察、查阅施工记录全数检查铺填层面外观观察全数检查层间结合面观察全数检查3.工序施工质量验收评定应提交下列资料：（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料。（2）监理单位对工序中施工质量检验项目的平行检测资料。4.工序质量标准。（1）合格标准。1）主控项目，检验结果应全部符合SL631的要求。 2）一般项目，逐项应有70％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL631的要求。（2）优良标准。1）主控项目，检验结果应全部符合SL631的要求。2）一般项目，逐项应有90％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL631的要求。水利水电工程表1.9.1反滤（过渡）料铺填工序施工质量验收评定表单位工程名称工序编号　分部工程名称施工单位　单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1铺料厚度铺料厚度均匀，不超厚，表面平整，边线整齐；检测点允许偏差不大于铺料厚度的10%，且不应超厚　2铺填位置铺填位置准确，摊铺边线整齐，边线偏差为±5cm　3接合部纵横向符合设计要求，岸坡接合处的填料无分离、架空　一般项目1铺填层面外观铺填力求均衡上升，无团块、无粗粒集中　2层间结合面上下层间的结合面无泥土、杂物等　 施工单位自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日监理单位复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日表反滤（过渡）料压实工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.单位工程、分部工程、单元工程名称及部位填写要与表1.9相同，工序编号为《工序施工质量验收评定表》编号。2.检验（测）方法及数量。检验项目检验方法检验数量碾压参数查阅试验报告、施工记录每班至少检查2次压实质量试坑法每200～400m3检测1次，每个取样断面每层所取的样品不应少于1组压层表面质量观察全数检查断面尺寸查阅施工记录、测量每100～200m3检测1次，或每10延米检测1组，每层不少于2个点3.工序施工质量验收评定应提交下列资料：（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料。（2）监理单位对工序中施工质量检验项目的平行检测资料。4.工序质量标准。（1）合格标准。1）主控项目，检验结果应全部符合SL631的要求。 2）一般项目，逐项应有70％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL631的要求。（2）优良标准。1）主控项目，检验结果应全部符合SL631的要求。2）一般项目，逐项应有90％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL631的要求。水利水电工程表1.9.2反滤（过渡）料压实工序施工质量验收评定表单位工程名称工序编号　分部工程名称施工单位　单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1碾压参数压实机具的型号、规格、碾压遍数、碾压速度、碾压振动频率、振幅和加水量应符合碾压试验确定的参数值　2压实质量相对密实度不小于设计要求　一般项目1压层表面质量表面平整，无漏压、欠压和出现弹簧土现象　2断面尺寸压实后的反滤层、过渡层的断面尺寸偏差值不大于设计厚度的10%　 施工单位自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日监理单位复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日表1.10垫层料单元工程施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.本表主要适用于面板堆石坝的垫层工程，起反滤层、过渡层作用的护坡垫层可参考表1.9评定。2.单元工程划分：垫层工程施工的区、段划分，每一区、段划分为一个单元工程。3.单元工程量：填写本单元垫层料工程量（m³）。4.垫层料填筑施工单元工程宜分为垫层料铺填、压实2个工序，其中垫层料压实工序为主要工序。本表是在表1.10.1、表1.10.2工序质量验收评定后完成。5.单元工程施工质量验收评定应包括下列资料。（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料。（2）监理单位应提交对单元工程施工质量的平行检测资料。6.单元工程质量标准。 （1）合格标准：各工序施工质量验收评定应全部合格；各项报验资料应符合SL631的要求。（2）优良标准：各工序施工质量验收评定应全部合格；其中优良工序达到50%及以上，且主要工序应达到优良等级；各项报验资料应符合SL631的要求。水利水电工程表1.10垫层工程单元工程施工质量验收评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次工序编号工序质量验收评定等级1垫层料铺填工序2Δ垫层料压实工序施工单位自评意见各工序施工质量全部合格，其中优良工序占%，且主要工序达到等级。单元工程质量等级评定为：（签字，加盖公章）年月日监理单位复核意见经抽查并查验报告和检验资料，各工序施工质量全部合格，其中优良工序占%，且主要工序达到等级。单元工程质量等级评定为： （签字，加盖公章）年月日表1.10.1垫层料填筑工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.单位工程、分部工程、单元工程名称及部位填写要与表1.10相同。2.检验（测）方法及数量。检验项目检验方法检验数量铺料厚度方格网定点测量铺料厚度按10m×10m网格布置测点，每个单元不少于4个点铺料位置测量每个单元检测不少于10处结合部观察、查阅施工记录全数检查铺填层面外观查阅施工记录、测量每10延米检测1组，每组2个点层间结合面观察全数检查3.工序施工质量验收评定应提交下列资料：（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料。（2）监理单位对工序中施工质量检验项目的平行检测资料。4.工序质量标准。（1）合格标准。1）主控项目，检验结果应全部符合SL631的要求。2）一般项目，逐项应有70％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL631的要求。（2）优良标准。1）主控项目，检验结果应全部符合SL631的要求。 2）一般项目，逐项应有90％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL631的要求。水利水电工程表1.10.1垫层料铺填工序施工质量验收评定表单位工程名称工序编号　分部工程名称施工单位　单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1铺料厚度铺料厚度均匀，不超厚。表面平整，边线整齐，检查点允许偏差为±3cm　2铺填位置垫层与过渡层分界线与坝轴线距离符合设计要求，允许偏差为-10～0cm　垫层外坡线距坝轴线（碾压层）符合设计要求，允许偏差为±5cm3结合部垫层摊铺顺序、纵横向接合部符合设计要求。岸坡接合处的填料不应分离、架空　一般项目1铺填层面外观铺填力求均衡上升，无团块、无粗粒集中　2接缝重叠宽度接缝重叠宽度应符合设计要求，检查点允许偏差±10cm　3层间结合面上下层间的结合面无撒入泥土、杂物等施工单位自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日 监理单位复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日表1.0.2垫层料压实工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.单位工程、分部工程、单元工程名称及部位填写要与表1.10相同.2.检验（测）方法及数量。检验项目检验方法检验数量碾压参数查阅试验报告、施工记录每班至少检查2次压实质量查阅施工记录、观察，试坑法测定，试坑均匀分布于断面水平面按每500～1000m3检测1次，但每个单元取样不应少于3次；斜坡面按每1000～2000m3检测1次压层表面质量观察全数检查垫层坡面保护保护层材料取样抽检每批次或每单元工程取样３组配合比取样抽检每种配合比至少取样１组碾压水泥砂浆铺料厚度取样抽检沿坡面按20ｍ×20m网格布置测点摊铺幅宽拉线测量每10延米检测2组碾压方法及遍数观察、查阅施工记录全数检查碾压后砂浆表面平整度拉线测量沿坡面按20ｍ×20m网格布置测点砂浆初凝前应碾压完毕，终凝后洒水养护观察、查阅施工记录全数检查喷射砼或砂浆铺层厚度偏离设计线拉线测量沿坡面按20ｍ×20m网格布置测点喷层施工工艺观察、查阅施工记录全数检查喷层表面平整度拉线测量沿坡面按20ｍ×20m网格布置测点喷层终凝后养护观察、查阅施工记录全数检查3.工序施工质量验收评定应提交下列资料：（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料。（2）监理单位对工序中施工质量检验项目的平行检测资料。4.工序质量标准。（1）合格标准。1）主控项目，检验结果应全部符合SL631的要求。2）一般项目，逐项应有70％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL631的要求。 （2）优良标准。1）主控项目，检验结果应全部符合SL631的要求。2）一般项目，逐项应有90％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL631的要求。水利水电工程表1.10.2垫层料压实工序施工质量验收评定表单位工程名称工序编号　分部工程名称施工单位　单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1碾压参数压实机具的型号、规格、碾压遍数、碾压速度、碾压振动频率、振幅和加水量应符合碾压试验确定的参数值　2压实质量压实度（或相对密实度）不低于设计要求　一般项目1压层表面质量层面平整，无漏压、欠压，各碾压段之间的搭接不小于1.0m　2垫层坡面保护保护层材料满足设计要求　3配合比满足设计要求4碾压水泥砂浆铺料厚度设计厚度±3cm摊铺每条幅宽度不小于4m0～10cm碾压方法及遍数满足设计要求碾压后砂浆表面平整度偏离设计线＋５～－８ｃｍ砂浆初凝前应碾压完毕，终凝后洒水养护满足设计要求5喷射砼或水泥砂浆喷层厚度偏离设计线±５cm喷层施工工艺满足设计要求喷层表面平整度±３cm喷层终凝后洒水养护满足设计要求6乳化沥青喷涂层数满足设计要求喷涂时间间隔≥２４ｈ或满足设计要求喷涂前应清除坡面浮尘，喷涂后均匀撒砂满足设计要求 施工单位自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日监理单位复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日 表2.1普通混凝土单元工程施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.单元工程划分：宜以混凝土浇筑仓号或一次检查验收范围划分。对混凝土浇筑仓号，应按每一仓号分为一个单元工程；对排架、梁、板、柱等构件，应按一次检查验收的范围分为一个单元工程。2.单元工程量：填写本单元工程混凝土浇筑量（m³）。3.本单元工程分为基础面或施工缝处理、模板安装、钢筋制安、预埋件（止水、伸缩缝等）制安、混凝土浇筑（含养护、脱模）、外观质量检查6个工序，其中钢筋制安、混凝土浇筑（含养护、脱模）宜为主要工序。本表是在表2.1.1工序质量验收评定后完成。4.单元工程施工质量验收评定应包括下列资料。（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料。（2）监理单位应提交对单元工程施工质量的平行检测资料。5.单元工程质量标准。（1）合格标准：各工序施工质量验收评定应全部合格；各项报验资料应符合SL631的要求。（2）优良标准：各工序施工质量验收评定应全部合格；其中优良工序达到50%及以上，且主要工序应达到优良等级；各项报验资料应符合SL631的要求。水利水电工程表2.1普通混凝土单元工程施工质量验收评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日 项次工序编号工序质量验收评定等级1基础面、施工缝处理工序2模板制作及安装工序3Δ钢筋制作及安装工序4预埋件制作及安装工序5Δ混凝土浇筑工序6混凝土外观质量检查工序施工单位自评意见各工序施工质量全部合格，其中优良工序占%，且主要工序达到等级。单元工程质量等级评定为：（签字，加盖公章）年月日监理单位复核意见经抽查并查验相关报告和检验资料，各工序施工质量全部合格，其中优良工序占%，且主要工序达到等级。单元工程质量等级评定为：（签字，加盖公章）年月日表2.1.1基础面、施工缝工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.单位工程、分部工程、单元工程名称及部位填写要与表2.1相同。2.检验（测）方法及数量。检验项目检验方法检验数量 岩基基础面观察、查阅设计图纸或地质报告全仓软基基础面观察、查阅测量断面图及设计图纸全仓地表水和地下水观察全仓岩面清理观察全仓施工缝的预留位置观察、量测全仓施工缝面凿毛观察全仓缝面清理观察全数3.工序施工质量验收评定应提交下列资料：（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录；工序中各施工质量检验项目的检验资料。（2）监理单位对工序中施工质量检验项目的平行检测资料。4.工序质量标准。（1）合格标准。1）主控项目，检验结果应全部符合SL632的要求。2）一般项目，逐项应有70％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL632的要求。（2）优良标准。1）主控项目，检验结果应全部符合SL632的要求。2）一般项目，逐项应有90％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL632的要求。5.基础面处理工序是在表1.1或表1.2～表1.5评定基础上进行的。水利水电工程表基础面、施工缝处理工序施工质量验收评定表单位工程名称工序编号　分部工程名称施工单位　单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率基础面主控项目1基础面岩基符合设计要求　软基预留保护层已挖除；基础面符合设计要求2地表水和地下水妥善引排或封堵　 一般项目1岩面清理符合设计要求；清洗洁净、无积水、无积渣杂物　施工缝处理主控项目1施工缝预留位置符合设计或有关施工规范2施工缝面凿毛符合设计或有关施工规范一般项目缝面清理符合设计要求；清洗洁净，无积水、无积渣杂物施工单位自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日监理单位复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日表2.1.2模板制作及安装工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.单位工程、分部工程、单元工程名称及部位填写要与表2.1相同。2.检验（测）方法及数量。检验项目检验方法检验数量稳定性、刚度和强度对照模板设计文件及图纸检查全部承重模板底面高程仪器测量模板面积在100m2以内，不少于10个点；每增加100m2，检查点增加不少于10个点排架、梁、板、柱、墙结构断面尺寸钢尺测量轴线位置仪器测量 垂直度2m靠尺量测、或仪器测量结构物边线与设计边线钢尺测量预留孔、洞尺寸及位置测量、查看图纸模板平整度、相邻两板面错台2m靠尺量测、或拉线检查模板面积在100m2以内，不少于10个点；每增加100m2，检查点增加不少于10个点局部平整度按水平线（或垂直线）布置检测点，2m靠尺量测模板面积在100m2以内，不少于20个点；每增加100m2，检查点增加不少于10个点板面缝隙量测100m2以上，检查3～５个点；1000m2内，检查1~3个点结构物水平断面内部尺寸测量100m2以上，不少于10个点；1000m2内，不少于5个点脱模剂涂刷查阅产品质检证明，观察全面模板外观观察全面3.工序施工质量验收评定应提交下列资料：（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录；工序中各施工质量检验项目的检验资料。（2）监理单位对工序中施工质量检验项目的平行检测资料。4.工序质量标准。（1）合格标准。1）主控项目，检验结果应全部符合SL632的要求。2）一般项目，逐项应有70％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL632的要求。（2）优良标准。1）主控项目，检验结果应全部符合SL632的要求。2）一般项目，逐项应有90％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL632的要求。水利水电工程 表模板制作及安装工序施工质量验收评定表单位工程名称工序编号　分部工程名称施工单位　单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1稳定性、刚度和强度满足混凝土施工荷载要求，并符合模板设计要求　2承重模板底面高程允许偏差0～+5mm　3排架、梁板、柱、墙结构断面尺寸允许偏差±10mm轴线位置允许偏差±10mm垂直度允许偏差±5mm4结构物边线与设计边线外露表面内模板允许偏差-10mm～0；外模板允许偏差0～+10mm隐蔽内面允许偏差15mm5预留孔、洞尺寸及位置孔、洞尺寸允许偏差-10mm　孔洞位置允许偏差±10mm一般项目1模板平整度、相邻两板面错台外露表面钢模：允许偏差2mm；木模：允许偏差3mm隐蔽内面允许偏差5mm2局部平整度外露表面钢模：允许偏差3mm；木模：允许偏差5mm隐蔽内面允许偏差10mm3板面缝隙外露表面钢模：允许偏差1mm；木模：允许偏差2mm隐蔽内面允许偏差2mm4结构物水平断面内部尺寸允许偏差±20mm5脱模剂涂刷产品质量符合标准要求，涂刷均匀，无明显色差6模板外观表面光洁、无污物施工单位自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日监理单位复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日表2.1.3钢筋制作及安装工序施工质量验收评定表填表说明 填表时必须遵守“填表基本规定”，并符合以下要求。1.单位工程、分部工程、单元工程名称及部位填写要与表2.1相同。2.检验（测）方法及数量。检验项目检验方法检验数量钢筋的数量、规格尺寸、安装位置对照设计文件检查全数钢筋接头的力学性能对照仓号在结构上取样测试焊接200个接头检查1组，机械连接500个接头检测1组焊接接头及焊缝外观观察并记录不少于10个点钢筋连接电焊及电弧焊（所有检验项目）观察、量测每项不少于10个点对焊及熔槽焊（所有检验项目）观察、量测每项不少于10个点绑扎连接缺扣、松扣观察、量测每项不少于10个点弯钩朝向正确观察搭接长度量测机械连接带肋钢筋冷挤压连接接头`压痕处套筒外形尺寸观察并量测挤压道次接头弯折裂缝检查直锥螺纹连接接头（所有检验项目）钢筋间距、保护层观察、量测不少于10个点钢筋长度方向不少于5个点同排受力钢筋间距排架、梁、柱不少于5个点板、墙双排钢筋的排距梁与柱中箍筋间距不少于10个点保护层厚度不少于5个点3.工序施工质量验收评定应提交下列资料：（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录；工序中各施工质量检验项目的检验资料。（2）监理单位对工序中施工质量检验项目的平行检测资料。4.工序质量标准。（1）合格标准。1）主控项目，检验结果应全部符合SL632的要求。2）一般项目，逐项应有70％及以上的检验点合格，且不合格点不应集中。 3）各项报验资料应符合SL632的要求。（2）优良标准。1）主控项目，检验结果应全部符合SL632的要求。2）一般项目，逐项应有90％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL632的要求。水利水电工程表钢筋制作及安装工序施工质量验收评定表单位工程名称工序编号　分部工程名称施工单位　单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1钢筋的数量、规格尺寸、安装位置符合质量标准和设计的要求　3焊接接头和焊缝外观不允许有裂缝、脱焊点、漏焊点，表面平顺，没有明显的咬边、凹陷、气孔等，钢筋不应有明显烧伤4钢筋连接点焊机电弧焊帮条对焊接头中心纵向偏移差不大于0.5d接头处钢筋轴线的曲折≤4°焊缝长度允许偏差-0.5d高度允许偏差-0.5d表面气孔夹渣在2d长度上数量不多于2个；气孔、夹渣的直径不大于3mm对焊及熔槽焊焊接接头根部未焊透深度Ø25～40mm钢筋≤0.15dØ40～70mm钢筋≤0.10d接头处钢筋中心线的位移0.10d且不大于2mm焊缝表面（长为2d）和焊缝截面上蜂窝、气孔、非金属杂质≤1.5d缺扣、松扣不大于20%且不集中 绑扎连接弯钩朝向正确符合设计图纸搭接长度允许偏差-0.05设计值机械连接带肋钢筋冷挤压连接接头压痕处套筒外形尺寸挤压后套筒长度应为原套筒长度的1.10～1.15倍，或压痕处套筒的外径波动范围为原套筒外径的0.8～0.9倍挤压道次符合型式检验结果.项次检验项目质量标准检查（测）记录合格数合格率带肋钢筋冷挤压连接接头接头弯折≤4°裂缝检查挤压后肉眼观察无裂缝主控项目4钢筋连接机械连接直锥螺纹连接接头丝头外观质量保护良好，无锈蚀和油污，牙形饱满光滑套头外观质量无裂纹或其他肉眼可见缺陷外露丝扣无1扣以上完整丝扣外露螺纹匹配丝头螺纹与套筒螺纹满足连接要求，螺纹结合紧密，无明显松动，以及相应处理方法得当5钢筋间距、保护层符合规范和设计要求一般项目1钢筋长度方向局部偏差±1/2净保护层厚　2同一排受力钢筋间距排架、柱、梁允许偏差±0.5d板、墙允许偏差±0.1倍间距3双排钢筋，其排与排间距允许偏差±0.1倍排距4梁与柱中箍筋间距允许偏差±0.1倍箍筋间距5保护层厚度局部偏差±1/4净保护层厚施工单位自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日 监理单位复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日表2.1.4预埋件制作及安装工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.单位工程、分部工程、单元工程名称及部位填写要与表2.1相同。2.检验（测）方法及数量。检验项目检验方法检验数量止水片、止水带片（带）外观观察所有外露止水片带基座观察不少于5个点片（带）插入深度检查、量测不少于1个点沥青井（柱）观察检查3～５个点接头检查全数片（带）偏差量测检查3～５个点搭接长度金属止水片每个焊接处橡胶、PVC止水带每个连接处金属止水片与PVC止水带接头搭接长度每个连接带片（带）中心线与接缝中心线安装偏差检查1～2个点伸缩缝（填充材料）观察全部排水系统孔口位置观察、量测排水管畅通性观察排水孔倾斜度全数排水孔（管）位置量测基岩排水孔冷却及灌浆管路管路安装通气、通水所有接头管路出口观察全部铁件高程、方位、埋入深度及外露长度等对照图纸现场观察、查阅施工激励、量测铁件外观观察锚筋钻孔位置、底部孔径、深度，钻孔的深度相对设计轴线量测3.工序施工质量验收评定应提交下列资料： （1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录；工序中各施工质量检验项目的检验资料。（2）监理单位对工序中施工质量检验项目的平行检测资料。4.工序质量标准。（1）合格标准。1）主控项目，检验结果应全部符合SL632的要求。2）一般项目，逐项应有70％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL632的要求。（2）优良标准。1）主控项目，检验结果应全部符合SL632的要求。2）一般项目，逐项应有90％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL632的要求。水利水电工程表2.1.4预埋件制作及安装工序施工质量验收评定表单位工程名称工序编号　分部工程名称施工单位　单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率止水片、止水带主控项目1片（带）外观表面平整，无浮皮、锈污、油渍、砂眼、钉孔、裂纹等　2基座符合设计要求（按基础面要求验收合格）　3片（带）插入深度符合设计要求4沥青井（柱）位置准确、牢固，上下层衔接好，电热元件及绝热材料埋设准确，沥青填塞密实5接头符合工艺要求 一般项目1片（带）偏差宽允许偏差±5mm　高允许偏差±2mm长允许偏差±20mm2搭接长度金属止水片≥20mm，双面焊接橡胶、PVC止水带≥100mm金属止水片与PVC止水带接头栓接长度≥350mm（螺栓栓接法）3片（带）中心线与接缝中心线安装偏差允许偏差±5mm伸缩缝（填充材料）主控项目1伸缩缝缝面平整、顺直、干燥，外露铁件应割除，确保伸缩有效一般项目1涂敷沥青料涂刷均匀平整、与混凝土粘接紧密，无气泡及隆起现象2粘贴沥青油毛毡铺设厚度均匀平整、牢固、搭接紧密3铺设预制油毡板或其他闭缝板铺设厚度均匀平整、牢固、相邻块安装紧密平整无缝.续表项次检验项目质量标准检查（测）记录合格数合格率排水系统主控项目1孔口装置按设计要求加工、安装，并进行防锈处理，安装牢固，不应有渗水、漏水现象　2排水管通畅性通畅一般项目1排水孔倾斜度允许偏差4%2排水孔（管）位置允许偏差100mm3基岩排水孔倾斜度孔深不小于8m允许偏差1%孔深小于8m允许偏差2%深度允许偏差±0.5%冷却及灌浆管路主控项目1管路安装安装牢固、可靠，接头不漏水、不漏气、无堵塞一般项目2管路出口露出模板外300～500mm，妥善保护，有识别标志铁件主控项1铁件外观表面无锈皮、油污等 目一般项目1铁件外观表面无锈皮、油污等2锚筋钻孔位置梁、柱的锚筋允许偏差20mm钢筋网的锚筋允许偏差50mm3钻孔底部的孔径锚筋直径20mm4钻孔深度符合设计要求5钻孔的倾斜度相对设计轴线允许偏差5%（在全孔深度范围内）施工单位自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日监理单位复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日.表2.1.5混凝土浇筑工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.单位工程、分部工程、单元工程名称及部位填写要与表2.1相同。2.检验（测）方法及数量。检验项目检验方法检验数量入仓混凝土料观察不少于入仓总次数的50%平仓分层观察、量测全部混凝土振捣在混凝土浇筑过程中全部检查铺筑间歇时间在混凝土浇筑过程中全部检查浇筑温度（若有温控要求）温度计量测混凝土养护观察砂浆铺筑积水和泌水插筋、管路等埋件以及模板的保护观察、量测 混凝土表面保护观察脱模观察或查阅施工记录不少于脱模总次数的30%3.工序施工质量验收评定应提交下列资料：（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录；工序中各施工质量检验项目的检验资料。（2）监理单位对工序中施工质量检验项目的平行检测资料。4.工序质量标准。（1）合格标准。1）主控项目，检验结果应全部符合SL632的要求。2）一般项目，逐项应有70％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL632的要求。（2）优良标准。1）主控项目，检验结果应全部符合SL632的要求。2）一般项目，逐项应有90％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL632的要求。水利水电工程表2.1.5混凝土浇筑工序施工质量验收评定表单位工程名称工序编号　分部工程名称施工单位　单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1入仓混凝土料无不合格料入仓。如有少量不合格料入仓，应及时处理至达到要求　2平仓分层厚度不大于振捣棒有效长度的90%，铺设均匀，分层清楚，无骨料集中现象3混凝土振捣振捣器垂直插入下层5cm，有次序，间距、留振时间合理，无漏振、无超振4铺筑间歇时间符合要求，无初凝现象5浇筑温度（指有温控要求的混凝土）满足设计要求 6混凝土养护表面保持湿润；连续养护时间基本满足设计要求一般项目1砂浆铺筑厚度宜为2～3cm，均匀平整，无漏铺2积水和泌水无外部水流入，泌水排除及时3插筋、管路等埋设件以及模板的保护保护好，符合设计要求4混凝土表面保护保护时间、保温材料质量符合设计要求5脱模脱模时间符合施工技术规范或设计要求施工单位自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日监理单位复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日表2.1.6混凝土外观质量检查工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.单位工程、分部工程、单元工程名称及部位填写要与表2.1相同。2.检验（测）方法及数量。检验项目检验方法检验数量表面平整度2m靠尺或专用工具检查100m2以上的表面检查6～10个点；100m2以下的表面检查3～5个点形体尺寸钢尺检查全部重要部位缺损观察、仪器检查麻面、蜂窝观察孔洞观察、量测错台、跑模、掉角表面裂缝3.工序施工质量验收评定应提交下列资料： （1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录；工序中各施工质量检验项目的检验资料。（2）监理单位对工序中施工质量检验项目的平行检测资料。4.工序质量标准。（1）合格标准。1）主控项目，检验结果应全部符合SL632的要求。2）一般项目，逐项应有70％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL632的要求。（2）优良标准。1）主控项目，检验结果应全部符合SL632的要求。2）一般项目，逐项应有90％及以上的检验点合格，且不合格点不应集中。3）各项报验资料应符合SL632的要求。5.混凝土外观质量评定可在拆模后或消除缺陷处理后进行。当发生混凝土裂缝、冷缝、蜂窝、麻面、错台和变形等资料问题时，应及时处理，并做好记录。水利水电工程表混凝土外观质量检查工序施工质量验收评定表单位工程名称工序编号　分部工程名称施工单位　单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1表面平整度符合设计要求　2形体尺寸符合设计要求或允许偏差±20mm3重要部位缺损不允许，应修复使其符合设计要求一般项目1麻面、蜂窝麻面、蜂窝累计面积不超过0.5%。经处理符合设计要求2孔洞单个面积不超过0.01㎡，且深度不超过骨料最大粒径。经处理符合设计要求 3错台、跑模、掉角经处理符合设计要求4表面裂缝短小、深度不大于钢筋保护层厚度的表面裂缝经处理符合设计要求施工单位自评意见主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日监理单位复核意见经复核，主控项目检验点100%合格，一般项目逐项检验点的合格率%，且不合格点不集中分布。工序质量等级评定为：（签字，加盖公章）年月日.第三部分质量评定备查资料表格水利水电工程表单元工程施工检验记录备查表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～　年　月　日检验项目 初检班组名称：负责人：年月日班组名称：负责人：年月日复检施工队名称：负责人：年月日施工队名称：负责人：年月日终检质检科：年月日质检科：年月日注：记录内容不可打印，只能书写，字迹清晰、工整。本单元共页，第页水利水电工程表单元工程施工检验记录备查表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期检验项目 初检班组名称：负责人：班组名称：负责人：复检施工队名称：负责人：施工队名称：负责人：终检质检科：质检科：检验项目初检班组名称：负责人：班组名称：负责人：复检施工队名称：负责人：施工队名称：负责人：终检质检科：质检科：初检班组名称：负责人：班组名称：负责人：复检施工队名称：负责人：施工队名称：负责人：终检质检科：质检科：本单元共页，第页水利水电工程表0.0.2单元工程监理平行检测记录备查表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期检验项目 检测数据年月日年月日检验项目检测数据年月日年月日检验项目检测数据年月日年月日检验项目检测数据年月日年月日监理工程师：本单元共页，第页
