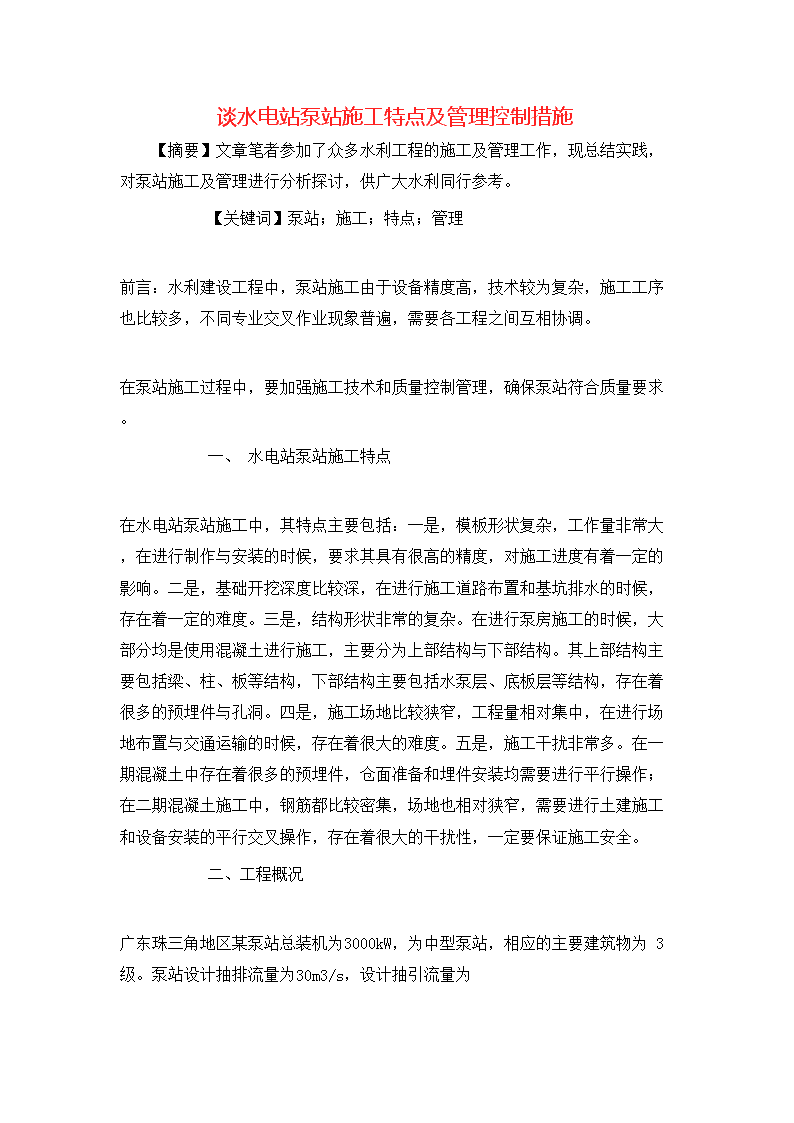

谈水电站泵站施工特点及管理控制措施

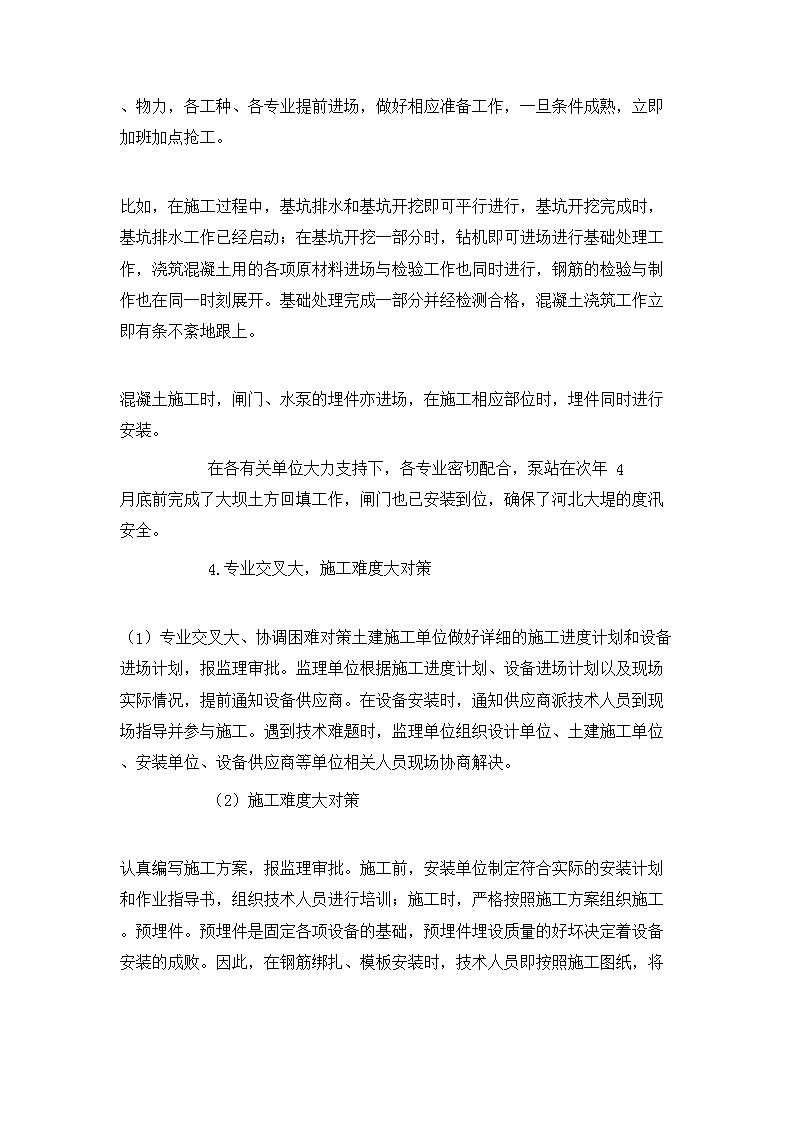

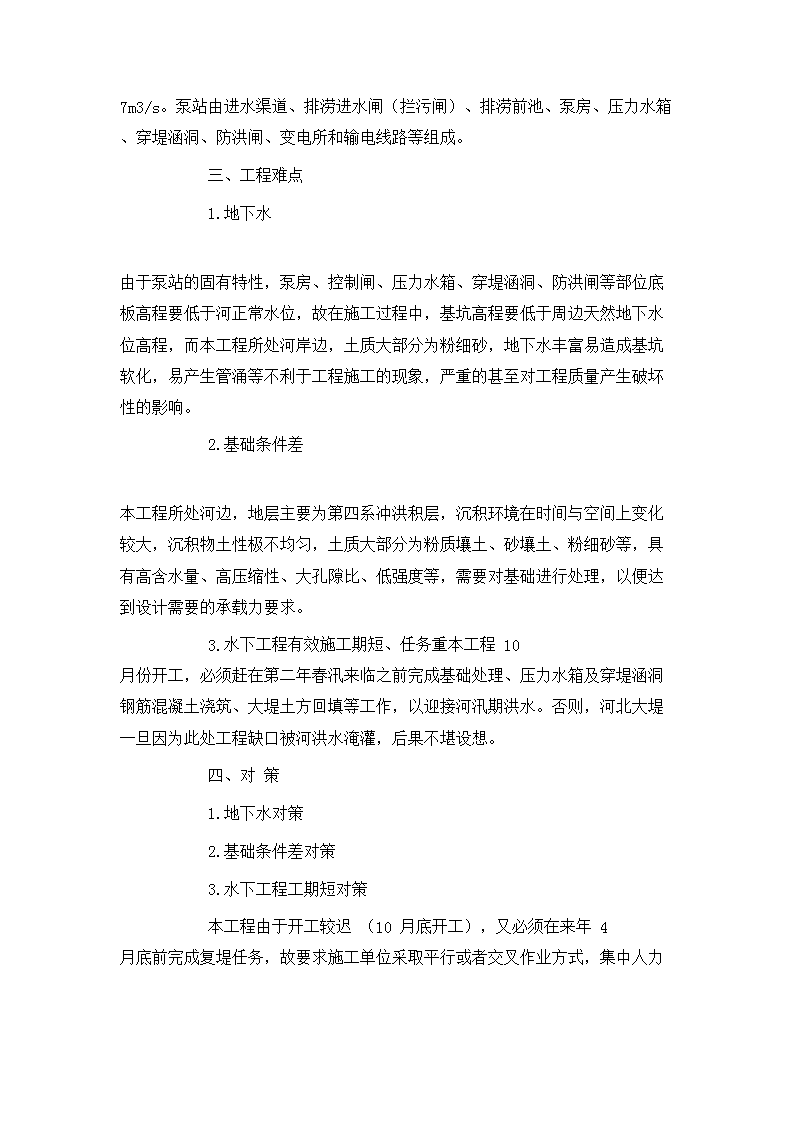

谈水电站泵站施工特点及管理控制措施【摘要】文章笔者参加了众多水利工程的施工及管理工作，现总结实践，对泵站施工及管理进行分析探讨，供广大水利同行参考。【关键词】泵站；施工；特点；管理前言：水利建设工程中，泵站施工由于设备精度高，技术较为复杂，施工工序也比较多，不同专业交叉作业现象普遍，需要各工程之间互相协调。在泵站施工过程中，要加强施工技术和质量控制管理，确保泵站符合质量要求。一、水电站泵站施工特点在水电站泵站施工中，其特点主要包括：一是，模板形状复杂，工作量非常大，在进行制作与安装的时候，要求其具有很高的精度，对施工进度有着一定的影响。二是，基础开挖深度比较深，在进行施工道路布置和基坑排水的时候，存在着一定的难度。三是，结构形状非常的复杂。在进行泵房施工的时候，大部分均是使用混凝土进行施工，主要分为上部结构与下部结构。其上部结构主要包括梁、柱、板等结构，下部结构主要包括水泵层、底板层等结构，存在着很多的预埋件与孔洞。四是，施工场地比较狭窄，工程量相对集中，在进行场地布置与交通运输的时候，存在着很大的难度。五是，施工干扰非常多。在一期混凝土中存在着很多的预埋件，仓面准备和埋件安装均需要进行平行操作；在二期混凝土施工中，钢筋都比较密集，场地也相对狭窄，需要进行土建施工和设备安装的平行交叉操作，存在着很大的干扰性，一定要保证施工安全。二、工程概况广东珠三角地区某泵站总装机为3000kW，为中型泵站，相应的主要建筑物为3级。泵站设计抽排流量为30m3/s，设计抽引流量为 7m3/s。泵站由进水渠道、排涝进水闸（拦污闸）、排涝前池、泵房、压力水箱、穿堤涵洞、防洪闸、变电所和输电线路等组成。三、工程难点1.地下水由于泵站的固有特性，泵房、控制闸、压力水箱、穿堤涵洞、防洪闸等部位底板高程要低于河正常水位，故在施工过程中，基坑高程要低于周边天然地下水位高程，而本工程所处河岸边，土质大部分为粉细砂，地下水丰富易造成基坑软化，易产生管涌等不利于工程施工的现象，严重的甚至对工程质量产生破坏性的影响。2.基础条件差本工程所处河边，地层主要为第四系冲洪积层，沉积环境在时间与空间上变化较大，沉积物土性极不均匀，土质大部分为粉质壤土、砂壤土、粉细砂等，具有高含水量、高压缩性、大孔隙比、低强度等，需要对基础进行处理，以便达到设计需要的承载力要求。3.水下工程有效施工期短、任务重本工程10月份开工，必须赶在第二年春汛来临之前完成基础处理、压力水箱及穿堤涵洞钢筋混凝土浇筑、大堤土方回填等工作，以迎接河汛期洪水。否则，河北大堤一旦因为此处工程缺口被河洪水淹灌，后果不堪设想。四、对策1.地下水对策2.基础条件差对策3.水下工程工期短对策本工程由于开工较迟（10月底开工），又必须在来年4 月底前完成复堤任务，故要求施工单位采取平行或者交叉作业方式，集中人力、物力，各工种、各专业提前进场，做好相应准备工作，一旦条件成熟，立即加班加点抢工。比如，在施工过程中，基坑排水和基坑开挖即可平行进行，基坑开挖完成时，基坑排水工作已经启动；在基坑开挖一部分时，钻机即可进场进行基础处理工作，浇筑混凝土用的各项原材料进场与检验工作也同时进行，钢筋的检验与制作也在同一时刻展开。基础处理完成一部分并经检测合格，混凝土浇筑工作立即有条不紊地跟上。混凝土施工时，闸门、水泵的埋件亦进场，在施工相应部位时，埋件同时进行安装。在各有关单位大力支持下，各专业密切配合，泵站在次年4月底前完成了大坝土方回填工作，闸门也已安装到位，确保了河北大堤的度汛安全。4.专业交叉大，施工难度大对策（1）专业交叉大、协调困难对策土建施工单位做好详细的施工进度计划和设备进场计划，报监理审批。监理单位根据施工进度计划、设备进场计划以及现场实际情况，提前通知设备供应商。在设备安装时，通知供应商派技术人员到现场指导并参与施工。遇到技术难题时，监理单位组织设计单位、土建施工单位、安装单位、设备供应商等单位相关人员现场协商解决。（2）施工难度大对策 认真编写施工方案，报监理审批。施工前，安装单位制定符合实际的安装计划和作业指导书，组织技术人员进行培训；施工时，严格按照施工方案组织施工。预埋件。预埋件是固定各项设备的基础，预埋件埋设质量的好坏决定着设备安装的成败。因此，在钢筋绑扎、模板安装时，技术人员即按照施工图纸，将各种预埋件安装到位，与钢筋焊接固定；混凝土浇筑振捣时，派专人进行看护，不允许有移位情况发生。设备安装。在混凝土强度达到设计强度70%后方可进行设备的安装。设备安装前，技术人员需对基础外观进行检查，基础不得有裂纹、蜂窝、空洞、露筋等缺陷，对基础位置和尺寸进行复测，确保其允许误差控制在相应规范内。在所有准备工作完成后，开始吊装设备，这一过程须谨慎小心，不能有碰撞、坠落等事故发生。设备吊装到位，技术人员应立即（采用焊接或螺栓等方式）将设备与预埋件连接在一起。在安装过程中，应严格按照图纸要求，对设备水平位置、高程、轴线偏差等进行严格控制，各项指标均必须满足设计图纸及规范要求。五、结语
