盈江一中临时水电施工方案.doc

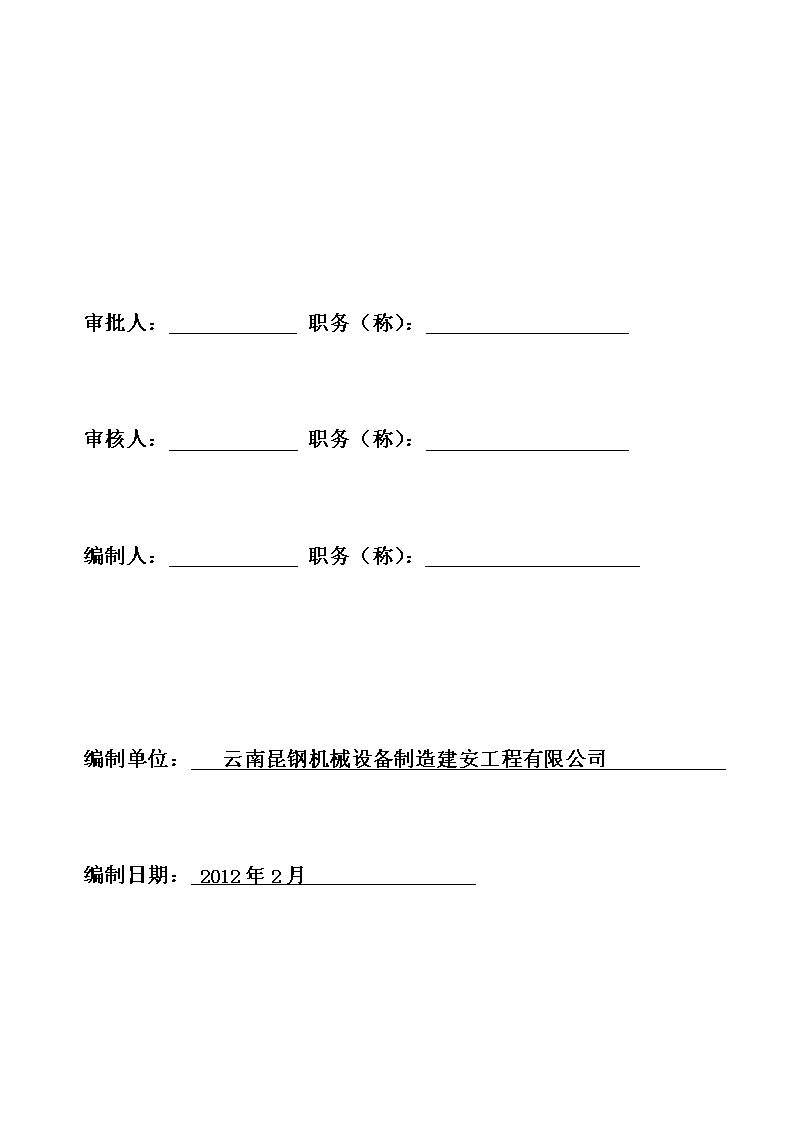

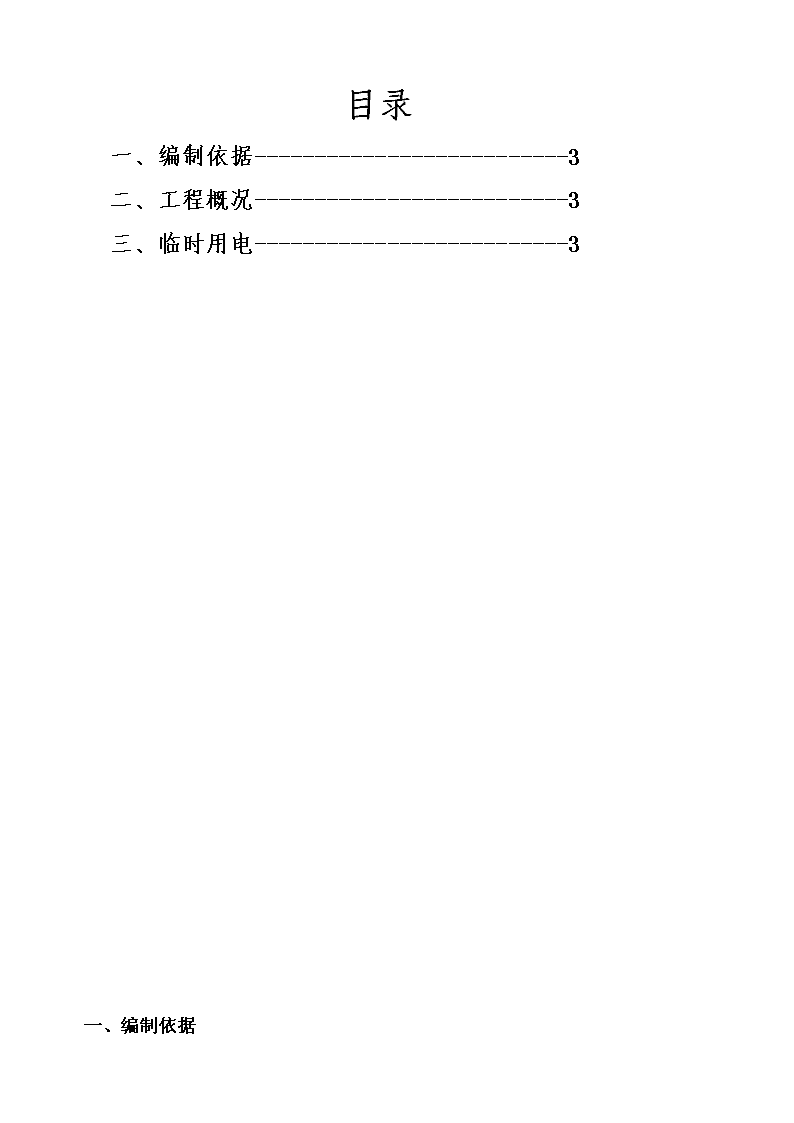

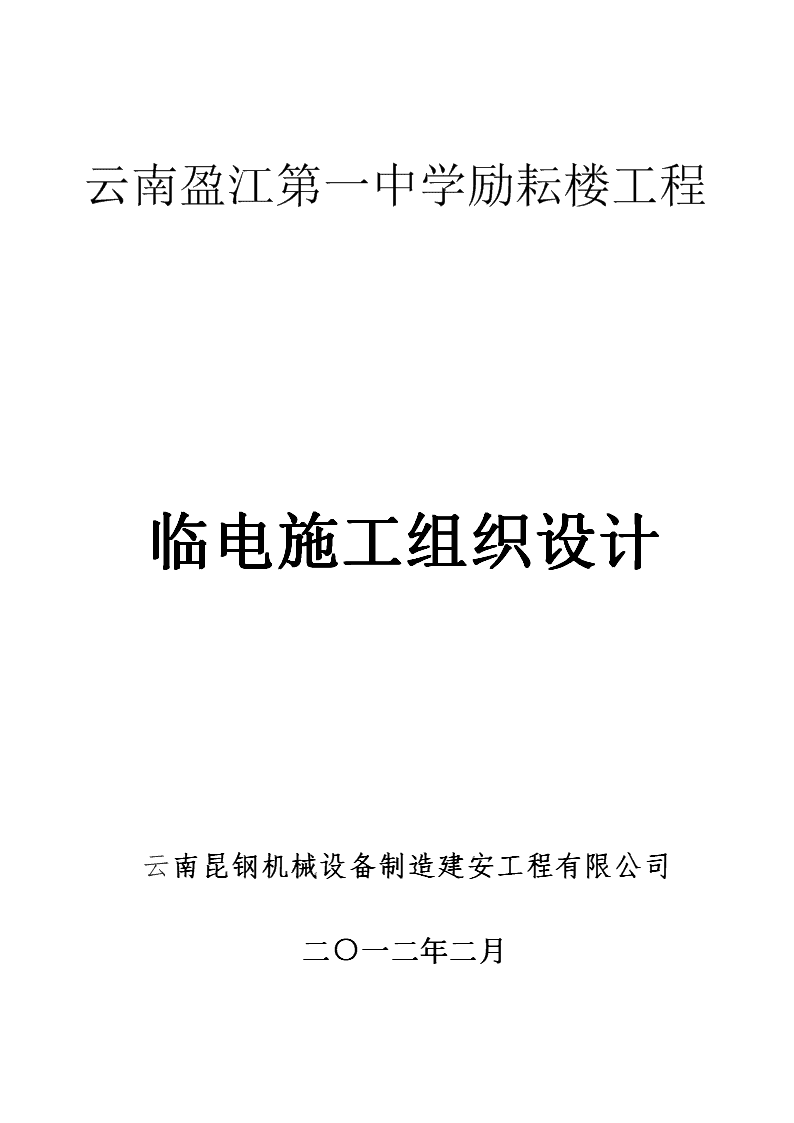

云南盈江第一中学励耘楼工程盈江临电施工组织设计云南昆钢机械设备制造建安工程有限公司二○一二年二月 审批人：职务（称）：审核人：职务（称）：编制人：职务（称）：编制单位：云南昆钢机械设备制造建安工程有限公司编制日期：2012年2月 目录一、编制依据--------------------------3二、工程概况--------------------------3三、临时用电--------------------------3一、编制依据 1、现场和周边的实际勘探情况；2、施工图纸3、《施工现场临时用电安全技术规范》（JGJ46-2005）4、《施工用电检查评分表》（JGJ59-99）。二、工程概况本工程为盈江第一中学励耘楼建设项目，位盈江县永盛路盈江一中校内，由云南昆钢机械设备制造建安工程有限公司承建。工期为172天，要求2012年2月10日开工，2012年7月31日竣工交付使用。由北京赛博思建筑设计有限公司设计，钢框架4层、建筑总面积3312.62平方米。本工程拟用总电荷：500KW。基础采用独立基础基础。钢筋房1处：拟配备钢筋调直机一台、钢筋下料机2台，钢筋成型机2台，钢筋对焊机一台，电焊机3台。木工房1处：圆盘锯1台，手提锯8台。物料提升机的共1台，搅拌机1台，振动器3台，临时照明60KW。三、临时用电（一）主要施工用电设备及负荷情况现场用电主要为施工用电，除施工用电为三相用电外，其余为单相用电。施工高峰期有6个施工班组同时作业，故施工临时用电组织设计以最高峰为主要计算依据。式中：K1=0.5K2=0.5K3=0.8K4=1.0P—供电设备总需要容量（KVA）P1—电动机额定功率∑P1=408.3（KW）P2—电焊机额定功率∑P2=186（KVA）P3—室内照明容量∑P3=20（KW）P4—室外照明容量∑P4=40（KW）cosφ—电动机的平均功率因数（根据现场的实际情况取0.8）P=1.05×（0.5×408.3÷0.80+0.5×186+0.8×20+1.0×40）=424.4（KVA）学校方提供变压器500KVA，能够满足施工需要施工设备及负荷参数一览表 序号机械名称规格型号生产厂家数量(台)功率(KW)合计(KW)1钢筋切断机GJ40韶关机械厂27.5152钢筋弯曲机WT40-1合肥工业大学17.57.53钢筋调直机TJ2-10A韶关机械厂110104混凝土搅拌机JZ250韶关机械厂17.57.55混凝土振动器ZN50佛山31.54.59井架提升机1404010电弧焊机By-160361811钢筋对焊机115015012室外照明　　404013室内办公及照明2020合计　　　　312.5（二）导线敷设在现有变压器南侧设置总配电箱（见下图：配电房平面示意图），然后通过埋敷电缆引至基坑北角的一级配电箱内，再进行二级配电，在基坑内各支线采用架杆（具体见附件：临时用电布置简图）。 配电房平面示意图（三）设计配电系统1.基本保护系统本工程临时用电采用TN-S接地，接零保护系统，按照TN-S系统要求设置：1.1经过总漏电保护器工作零线和PE线即分开，尔后不得再做电气连接；PE线不许断线，PE线上不许安装开关和熔断器，工作零线必须通过总漏电保护器，保护零线的重复接地不得少于三处，分别设置于供配电系统的首端、中间、末端处，每处重复接地电阻值不应大于10Ω。1.2工作零线N只作用在单相照明负载及热水器等220V的回路；所有用电设备（包括配电箱、开关箱）在正常情况下不带电的金属外壳必须和保护零线连接。保护零线不能接负载，其中保护零线与其他各导线颜色要区分开来，应用绿/黄双色线。在电缆的选择上，按照安全用电规范标准，整个施工现场均使用五芯电缆。电缆电线沿墙敷设时应分段用绝缘子或塑料线固定，严禁使用金属裸线作绑线。1.3施工现场中所使用的配电箱、开关箱，对固定式配电箱的安装高度要求箱中心与地面垂直距离不小于1.4米 ；手持式电动机具采用移动式开关箱，内装隔离开关和漏电保护器。进出配电箱、开关箱的电源导线只能下进下出。在导线的进出口处应加强绝缘措施，并将导线卡固。整个现场采用两极或三级漏电保护，总配电箱和分配电箱及开关箱中的额定漏电动作电流和额定漏电动作时间应做合理配置，上级漏电保护器的额定漏电动作电流不应小于下一级额定漏电动作电流或是所保护线路设备正常漏电电流的两倍。总配电箱选用中灵敏度漏电报警和延时型保护器，漏电动作电流值I>30Ma,额定漏电动作时间T>0.1s,但是I·T<30mA·s；开关箱选用漏电动作电流I<30mA，而特别潮湿条件下其额定漏电动作电流不应大于15mA，额定漏电动作时间T<0.1s的漏电保护器。使其具有分级分段保护功能。箱内清洁无杂物，线路布置整齐有序，电箱有门有锁，有防雨措施。分配电箱与其控制的固定式用电设备的水平距离应保持在3m以内。1.4现场临时用电线路大部分电缆埋地敷设或架空，盖板铺设，不方便铺设盖板的必须保证埋地深度超过0.6m。2.配电系统的设置规则本施工临时用电工程的基本供配电系统按三级设置，两级漏电保护，按以下规则设置：2.1分级分路：由配电柜开始，分出七个分路，向七个分配电箱配电；从这七个分配电箱中分若干分路向若干开关箱配电；从三级开关箱向用电设备配电实行“一机一闸”制，不存在分路，即每一开关箱只连接控制一台与其相关的用电设备（含插座），包括一组不超过30A负荷的照明器，或每一台用电设备都有其独立专用的开关箱。任何用电设备均不得越级配电，即其电源线不直接连接于分配电箱或总配电箱，任何配电装置不得挂接其他临时用电设备2.2动照分设：动力配电箱与照明配电箱原则上分别设置，若动力和照明合置于同一配电箱内共箱配电，则动力和照明分路配电；动力开关箱和照明开关箱分箱设置，不存在共箱分路设置问题。2.3压缩配电间距：分配电箱设置在用电设备或负荷相对集中的场所；分配电箱与开关箱的距离不超过30m；开关箱与其供电的固定式用电设备的水平距离不宜超过3m；2.4在整个现场的临时用电工程中，总配电箱中装设漏电开关，所有开关箱中也装设漏电开关，并且在所有的分配电箱应装设总隔离开关、分隔离开关以及总断路器、分路断路器、分路熔断器和漏电保护器。漏电保护器应装在总配电箱、开关箱靠近负荷的一侧，且不用于启动电气设备的操作。2.5保护零线的实施是临时用电的第二道安全防线。三级配电系统的基本结构形式如下图：三级配电系统示意图配电柜 ······一级分配电箱一级分配电箱…………开关箱设备开关箱…………二级分配电箱二级分配电箱二级分配电箱……………二级分配电箱开关箱开关箱设备开关箱开关箱设备设备设备设备3.配电装置3.1总配电箱的电器配置和电器连线总路设置总漏电开关，还装设总隔离开关、分路隔离开关以及总熔断器、分路熔断器；隔离开关设置于电源进线端，具有能够可见分断点并能同时断开电源所有极。总配电箱的电器配置连线如下图： 3.2分配电箱的电器配置和电器连线3.2.1分配电箱中设置漏电开关；3.2.2隔离开关设置于电源进线端；3.2.3分配电箱中装设隔离开关和短路与过载保护器，其配置次序依次是隔离电器、短路与过载保护器。分配电箱的电器配置连线如下图：一般三相动力开关箱电器配置接线图如下所示：单相照明开关箱电器配置与连线如下图所示： （四）接地与防雷设计1、接地装置接地装置分为工作接地和重复接地两种形式。电力变压器或发电机处的接地装置称为工作接地，其电阻值不得大于4欧姆；配电柜（或总配电箱）、设备、配电线路中间处和末端处所做的接地装置称为重复接地，其电阻值不得大于10欧姆。接地装置由接地体和接地线组成。接地体一般采用扁钢、钢管或圆钢，不得采用铝导体或螺纹钢材，接地体一般由2至3条导接并联而成，接地体埋深应大于2.5m；接地线一般采用扁钢或铜芯导线，每一接地装置的接地线应采用2根以上导体，在不同点与接地装置做电气连接。根据本工程的实际情况，在电力变压器处设置工作接地。同时，在配电房、所有一级分配电箱、塔吊、电梯和井架等处分别设置重复接地。接地线接地装置示意图,如下图：地平面……………………………………………≥2.5m……………………2、防雷装置防雷装置由接闪器，防雷引下线和接地体组成。防雷装置的冲击接地电阻值不得大于30欧姆。接闪器一般采用铜棒、铜管或镀锌钢管制作。机械设备上的接闪器长度一般为1米至2米。防雷引下线一般采用导线或扁钢制作。机械设备的防雷引下线可利用其金属结构体，但应保证电气连接。接地体一般采用角钢、钢管或圆钢制作，不得采用铝导体或螺纹钢材。接地体一般由2至3条导体并联而成，埋深应大于2.5m。（五）用电安全技术措施和管理制度1.施工用电安全技术措施 1.1电气作业必须由经技术培训考核合格后持有效特种作业上岗证的电工完成,严禁非电工完成电工作业。1.2电工必须熟悉《施工现场临时用电安全技术规范》,并按照其规定要求进行作业,对电气设备和工具要定期检查和调试,不合格者,停止使用。1.3一切手持电动工具及机械设备必须符合国家标准，产品专业标准及安全规范要求，加强检查．维修等环节的管理，做好接零保护措施，并定期检查保护零线接触是否良好。1.4一般情况下，不要带电作业，特别是危险场所（如工地场地狭窄，工作场地有对地２２０Ｖ以上的导体等）禁止带电作业；特殊情况下需带电作业时，必须严格执行监护制度，保证有足够的安全距离，并制定出科学合理的安全操作技术措施和操作技术规程。1.5真做好三级配电，两级漏电保护工作。技术参数符合规范要求，并要求检查漏电保护器的性能状况，确保其动作灵敏可靠；1.6坚持＂一机、一闸、一漏、一箱＂的供电原则，防止＂一闸多机＂带来的意外伤害事故。1.7使用性能合格的铁制配电箱，以便于整体保护接零，各电箱有防雷措施，有门有锁。1.8加强对供电导线的绝缘检查，凡绝缘破损或达不到安全技术要求的导线禁止通电使用。1.9在作接地装置时，应考虑土壤干、湿、冻结等季节性变化对土壤电阻率的影响，接地电阻值在四季中都要符合规范要求。1.10在雷雨季节，应加强对电气设备防雨措施的检查，同时对塔机防雷装置进行检查，确保起冲击接地电阻值在规定范围内。1.11电气作业人员要加强施工现场用电设备的巡视维修工作，在检修时严格执行＂工作牌＂制度，应悬挂＂有人操作，禁止合闸＂标志牌，并有专人监护。1.12电缆架空敷设时，应沿墙壁或电杆设置，并和绝缘子固定，严禁用金属裸线作绑线，室外架空高度不小于3M，室内不小于2.5M。水平沿墙敷放或门口固定最低点不得小于1.8M。1.13工地的一切用电设备必须由电工接线和管理，不得擅自架设和装电路，电工必须持证上岗，严禁违章操作。1.14电工在接线、电气设备安装时，应按照施工设计和有关电气安全技术规程进行作业，应正确使用绝缘防护用品和经定期检查校验的绝缘检验工具。电气 操作人员严格执行电工操作规程。1.15电工人员严禁带电操作，线路上禁止带负荷接线，正确使用电工器具。1.16电气设备的金属外壳必须做接地、接零保护。1.17电气设备所用保险丝，禁止用其它金属丝代替，并且需与设备容量相匹配。1.18移动式照明，必须采用安全电压。1.19施工现场临时用电施工，必须执行施工组织设计和安全操作规程。1.20开机前认真检查开关箱内的控制开关设备是否齐全有效，漏电保护器是否可靠，方能使用。严禁赤手触摸一切带电绝缘导线。1.21下班后1小时必须把总电制关好并把电箱门锁上。1.22电工必须定期检查所有漏电开关是否正常，并认真登记安全生产检查记录。1.23开关箱距操作者的水平距离不超过3米，按钮开关不能安装在交流接触器一侧。1.24开关箱内禁止放任何杂物，箱不能堆放沙子、水泥、白灰、水泥袋等，且灌木、杂草要清除干净。1.25固定配电、开关箱中心点距地面高度为1.4M，且安装牢固，要具有防尘、防雨功能。移动式配电、开关箱应装设在坚固、稳定的支架上，其中心点于地面的垂直距离为0.8M。1.26开关箱必须完整无缺，并配上锁，锁匙由专人保管。1.27开关箱必须有当心触电的标志。1.28三级漏电保护开关的额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1S。1.29其余规定参照《施工现场临时用电安全技术规范》JGJ46-2005。2.施工用电安全制度2.1坚持“安全第一、预防为主”的方针，积极配合施工现场的各种管理要求；2.2坚持贯彻执行“ＴＮ－Ｓ”系统的各项规定；2.3坚持电气作业人员必须持证上岗，严禁无证作业，严禁酒后作业；2.4坚持使用的电器元件必须验收，禁止使用不合格产品；2.5根据用电方案合理布置用电设备，防止乱接而过载；2.6坚持施工现场的巡视工作制度，发现问题及时整改；2.7坚持工作牌制度，明确工作任务和安全措施；2.8坚持工作监护制度，确保检修工作的安全性； 2.9坚持工作间断、转移和终结制度，确保工作的合理性和安全性；2.10坚持交接班制度，准确掌握现场用电动态；2.11严格执行配电房的管理规定，严禁非工作人员入内。3.电工值班制度3.1值班电工必须遵守项目制定的各项安全管理规定和劳动纪律；3.2严禁值班时喝酒，严禁酒后作业；3.3进入施工现场必须戴好安全帽，在进行维修作业时遵守安全操作规程和安全技术规范；3.4在安装和维修电器时，必须严格执行“TN-S”系统的各项规定，作好保护接零工作；3.5加强现场的巡视工作，将事故消灭在萌芽阶段；3.6坚持交接班制度，让接班电工更准确掌握现场用电动态；3.7值班期间，非工作人员不得到值班室喝酒、赌博，严禁进入配电房，违者将受到处罚。4.电气维修维护制度4.1电气维修维护必须由持有效特种作业上岗证的电工进行，严禁无证作业；4.2电气维护人员进入施工现场必须戴好安全帽；4.3严禁工作人员酒后人员作业；4.4电气维修维护作业必须有保证安全的组织措施和技术措施：4.4.1组织资料4.4.1.1电气值班和巡视检查制度；4.4.1.2工作牌制度；4.4.1.3工作许可制度和工作监护制度；4.4.1.4工作间断、转移和终结制度；4.4.2技术措施4.4.2.1停电4.4.2.2验电4.4.2.3接设接地（零）线4.4.2.4悬挂标志牌和装设遮挡4.5在工作交接班时，认真填写交接班记录 5.防火措施5.1在电箱的侧边设置干砂或干粉灭火机。5.2当发生电火灾时应立即切断电源，用干砂灭火，或和干粉灭火机灭火，严禁使用导电的灭火剂灭火。5.3电焊机施焊时周围严禁有易燃、易爆物品，并配备灭火器材。（六）配电箱说明1.移动工具插座箱说明1.1移动工具插座箱宽×高×厚=300㎜×200㎜×200mm；1.2无须设置零线端子，在进线首处安四孔插座；1.3底板为绝缘板，箱侧有挂耳孔；1.4箱体带防雨帽，有门有锁；2.大功率搅拌机开关箱说明2.1当设备功率大于5.5KW时其隔离开关不能用闸刀开关，但其电流可根据实际情况采用40A或100A的漏电保护器；2.2箱体尺寸为宽×高×厚=350㎜×450㎜×250mm；3.弯曲机开关箱说明3.1箱体尺寸为宽×高×厚=350㎜×450㎜×250mm；3.2按钮采用LA19～11A.380V/5A的按钮。4.井架提升机开关箱说明4.1开关箱配置三孔按钮（前进、停止、后退），用线接于箱外，用手拿着操作，安全可靠；4.2固定在支架上。5.潜水泵开关箱说明4.1按规范要求安装专用漏电保护器；4.2固定在支架上。6.电焊机开关箱说明5.1按规范要求包括对焊机在内的各种焊接设备都要求安装专用漏电保护器；5.2电焊机还需安装防漏电装置。7.生活区配电箱说明 7.1箱体带防雨帽，有门有锁，电线均从箱底进出；7.2IΔ≤30mA；7.3不作支架，悬挂于墙上。8.现场办公区域配电箱说明8.1箱体带防雨帽，有门有锁，电线均从箱底进出；8.2IΔ≤30mA；8.3不作支架，悬挂于墙上。9.宿舍临时用电说明9.1宿舍临时用电严格执行“TN-S”系统；9.2灯具金属外壳保护接零；9.3其余均为36W的日光灯；
