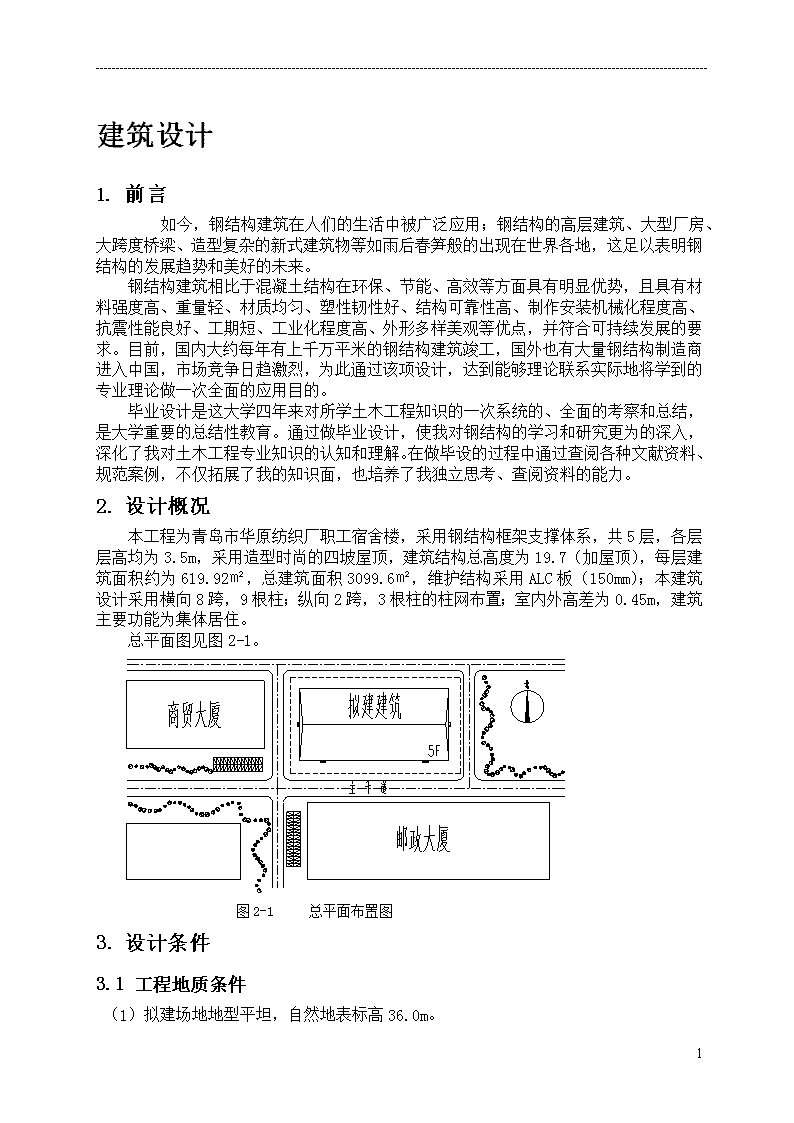

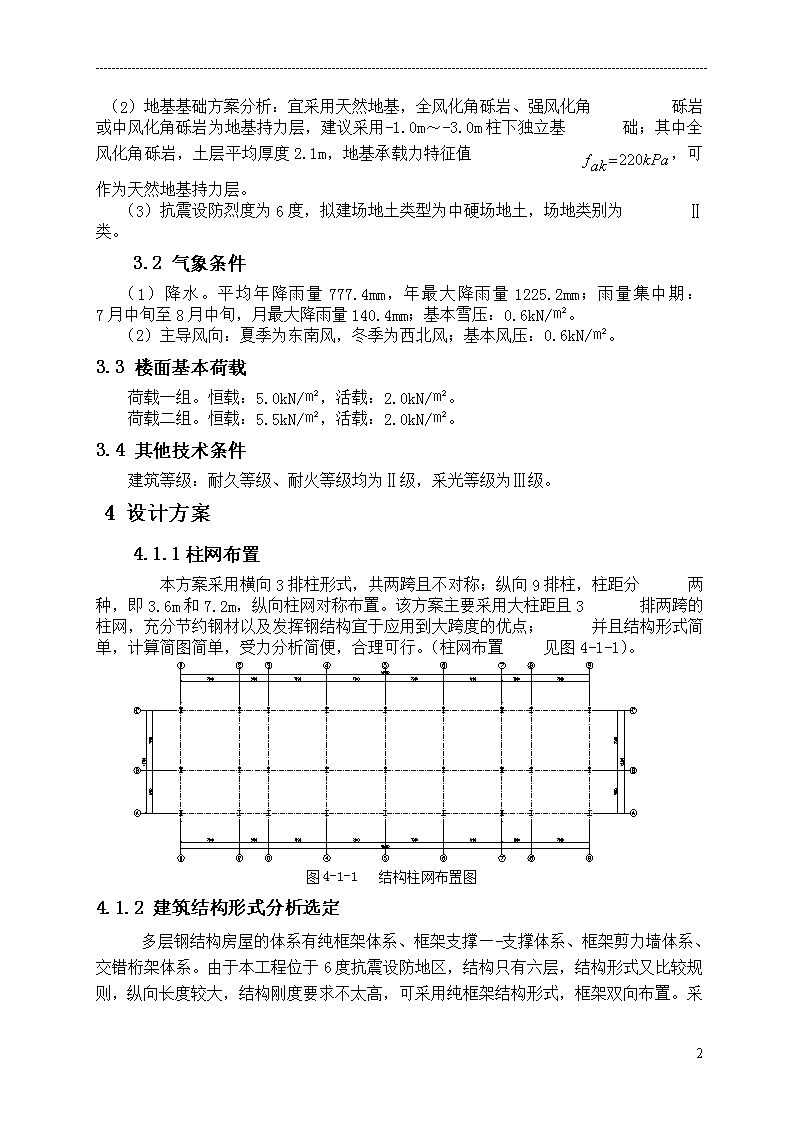

'---------------------------------------------------------------------------------------------------------------------------------------------------------建筑设计1.前言如今，钢结构建筑在人们的生活中被广泛应用；钢结构的高层建筑、大型厂房、大跨度桥梁、造型复杂的新式建筑物等如雨后春笋般的出现在世界各地，这足以表明钢结构的发展趋势和美好的未来。钢结构建筑相比于混凝土结构在环保、节能、高效等方面具有明显优势，且具有材料强度高、重量轻、材质均匀、塑性韧性好、结构可靠性高、制作安装机械化程度高、抗震性能良好、工期短、工业化程度高、外形多样美观等优点，并符合可持续发展的要求。目前，国内大约每年有上千万平米的钢结构建筑竣工，国外也有大量钢结构制造商进入中国，市场竞争日趋激烈，为此通过该项设计，达到能够理论联系实际地将学到的专业理论做一次全面的应用目的。毕业设计是这大学四年来对所学土木工程知识的一次系统的、全面的考察和总结，是大学重要的总结性教育。通过做毕业设计，使我对钢结构的学习和研究更为的深入，深化了我对土木工程专业知识的认知和理解。在做毕设的过程中通过查阅各种文献资料、规范案例，不仅拓展了我的知识面，也培养了我独立思考、查阅资料的能力。2.设计概况本工程为青岛市华原纺织厂职工宿舍楼，采用钢结构框架支撑体系，共5层，各层层高均为3.5m，采用造型时尚的四坡屋顶，建筑结构总高度为19.7（加屋顶），每层建筑面积约为619.92㎡，总建筑面积3099.6㎡，维护结构采用ALC板（150mm）；本建筑设计采用横向8跨，9根柱；纵向2跨，3根柱的柱网布置；室内外高差为0.45m，建筑主要功能为集体居住。总平面图见图2-1。图2-1总平面布置图3.设计条件3.1工程地质条件（1）拟建场地地型平坦，自然地表标高36.0m。18 ---------------------------------------------------------------------------------------------------------------------------------------------------------（2）地基基础方案分析：宜采用天然地基，全风化角砾岩、强风化角砾岩或中风化角砾岩为地基持力层，建议采用-1.0m～-3.0m柱下独立基础；其中全风化角砾岩，土层平均厚度2.1m，地基承载力特征值，可作为天然地基持力层。（3）抗震设防烈度为6度，拟建场地土类型为中硬场地土，场地类别为Ⅱ类。3.2气象条件（1）降水。平均年降雨量777.4mm，年最大降雨量1225.2mm；雨量集中期：7月中旬至8月中旬，月最大降雨量140.4mm；基本雪压：0.6kN/㎡。（2）主导风向：夏季为东南风，冬季为西北风；基本风压：0.6kN/㎡。3.3楼面基本荷载荷载一组。恒载：5.0kN/㎡，活载：2.0kN/㎡。荷载二组。恒载：5.5kN/㎡，活载：2.0kN/㎡。3.4其他技术条件建筑等级：耐久等级、耐火等级均为Ⅱ级，采光等级为Ⅲ级。4设计方案4.1.1柱网布置本方案采用横向3排柱形式，共两跨且不对称；纵向9排柱，柱距分两种，即3.6m和7.2m，纵向柱网对称布置。该方案主要采用大柱距且3排两跨的柱网，充分节约钢材以及发挥钢结构宜于应用到大跨度的优点；并且结构形式简单，计算简图简单，受力分析简便，合理可行。（柱网布置见图4-1-1）。图4-1-1结构柱网布置图4.1.2建筑结构形式分析选定多层钢结构房屋的体系有纯框架体系、框架支撑—-支撑体系、框架剪力墙体系、交错桁架体系。由于本工程位于6度抗震设防地区，结构只有六层，结构形式又比较规则，纵向长度较大，结构刚度要求不太高，可采用纯框架结构形式，框架双向布置。18 ---------------------------------------------------------------------------------------------------------------------------------------------------------采用钢结构框架有以下优点：①钢结构住宅比传统建筑能更好的满足建筑上大开间灵活分隔的要求，并可通过减少柱的截面面积和使用轻质墙板，提高面积使用率，户内有效使用面积提高约6％。②节能效果好，墙体采用轻型节能标准化预制墙板代替粘土砖，保温性能好，节能50％。③将钢结构体系房屋充分发挥钢结构的延性好、塑性变形能力强，具有优良的抗震抗风性能，大大提高了房屋的安全可靠性。尤其在遭遇地震、台风灾害的情况下，能够避免建筑物的倒塌性破坏。④建筑总重轻，钢结构住宅体系自重轻，约为混凝土结构的一半，可以大大减少基础造价。⑤施工速度快，工期比传统住宅体系至少缩短三分之一，因而可降低综合造价，综合造价降低5%。加快资金周转，大大提高投资效益。⑥环保效果好。钢结构住宅施工时大大减少了砂、石、灰的用量，所用的材料主要是绿色，可回收或降解的材料，在建筑物拆除时，大部分材料可以再生或降解，不会造成很多垃圾。⑦建筑风格灵活、丰实。大开间设计，空间可多方案分割，满足不同使用需求。⑧符合住宅产业化和可持续发展的要求。钢结构适宜工厂大批量生产，工业化程度高，并且能将节能、防水、隔热、门窗等先进成品集合于一体，成套应用，将设计、生产、施工一体化，提高住宅产业的水平；钢材可以回收，建造和拆除时对环境污染较少。鉴于框架结构的各种优点，本方案选用钢框架结构。4.2建筑布置考虑到该项目为人员密集的员工宿舍，消防及疏散通道非常重要；4.2.1消防疏散关于建筑设计防火，有《建筑设计防火规范》GB50016-2006，其中：5.3民用建筑的安全疏散5.3.2公共建筑内的每个防火区，一个防火区内的每个楼层，其安全出口的数量应经计算确定，且不应少于2个；5.3.5对于超过5层的其他公共建筑的疏散楼梯应采用室内封闭楼梯间或室外疏散楼梯；5.3.11居住建筑单元任一层建筑面积大于650㎡，或任一住户的户门至安全出口室外距离大于15m时，该建筑单元每层安全出口不应少于2个，且采用封闭楼梯间；5.3.13直接通向疏散走道的房间疏散门至最近安全出口的距离最大为40m；5.3.14安全出口、房间疏散门的净宽度不应小于0.9m，疏散走道和疏散楼梯的净宽度不应小于1.1m；不超过6层的单元式住宅，当疏散楼梯一边设置栏杆时，最小净宽不宜小于1m。设计方案：根据以上要求，本方案选用纵向两侧对称布置两个双跑楼梯，使得离安全出口最远的宿舍房间为10.8m，满足安全疏散要求；本方案采用内廊式建筑布局，内廊宽2.1m；宿舍房间开间3.6m，进深5.1m，各宿舍建筑面积18.36㎡，设计使用人数为4人/间，宿舍房门宽度为900mm，卫生18 ---------------------------------------------------------------------------------------------------------------------------------------------------------间为开放式入口，入口宽度为2.1m；房内设施设计有：两张双层床、两个立式储物柜、一张方桌；楼层东西方向两侧对称设置两个公共卫生间，内设蹲便和盥洗室，考虑到纺织厂女工人数居多，因此该建筑主要用于女员工宿舍楼，所以卫生间没有设小便池；首层设有门卫室、配电室，且在南侧及东西两侧共设有4个安全出口，以便更好地满足消防安全的需要。4.2.2建筑采光根据《建筑采光设计标准》GB/T50033-2001,其中：3.2起居室，侧面采光，采光系数最低为。5.0.1在建筑方案设计时，对于Ⅲ类光气候区的普通玻璃单层铝窗采光，其采光洞口面积可根据规定的窗地面积比估算，对于采光等级为Ⅲ类的民用建筑侧面采光，窗地面积比。本方案宿舍面积，，窗户可采用（宽×高），满足要求。卫生间：蹲位间面积，盥洗间面积，总窗地面积比可以采用窗，考虑两个空间的使用，将其分开设置，即蹲位间为：（宽×高），洗衣间为：。楼梯间：面积，，可用窗。门卫室：面积，，可采用窗，考虑到统一性和整体感观，将门卫室窗户设置与宿舍相同，且靠走道一侧采用窗。详见门窗表4-2-1。18 ---------------------------------------------------------------------------------------------------------------------------------------------------------表4-2-1门窗总表4.3楼梯根据《建筑设计资料集》第【2】版，关于楼梯的基本要求：（1）楼梯宽度：作为主要交通工具的楼梯梯段净宽应根据楼梯使用过程中人流股数确定，一般按每股人流宽度为0.55+(0～0.15)m计算，并不应少于两股人流；当设计两人同时同行时，梯段宽度为1100mm～1400mm。（2）梯段净高及净空：考虑人肩扛物品的实际需要，防止行进中碰头产生抑郁感，楼梯梯段净高应不小于2200mm，平台部分的净高不小于2000mm。（3）梯段踏步及坡度：楼梯梯段踏步数，为了适用安全，每个梯段踏步一般不超过18步，也不应小于3步；楼梯坡度的选择要从攀登效率，节省空间，便于人流疏散等方面考虑。一般在人流量较大，安全标准较高或面积较充裕的场所，其坡度应较平缓（适宜坡度为30°左右）。（4）楼梯踏步及平台尺寸：对于住宅，踏步适宜尺寸，高156～175（mm），宽250～300（mm）；楼梯平台尺寸，共用楼梯，六层及以下，深度大于梯段净空；栏杆高度不宜小于900mm，栏杆垂直杆件间净空不应大于110mm。综上所述关于楼梯设计的要求和规定，本方案的设计参数如下：楼层层高均为3.5m。楼梯宽度为1625mm，可供2～3人同时通行；平台宽度为1800mm，大于梯段宽。梯段净高为3204mm，远远大于要求的2200mm。梯段踏步尺寸为：高175mm，宽280mm，坡度为32°满足要求。扶手高度为1050mm，大于要求的900mm。本设计全部满足当前建筑设计规范要求，合理适用，详见楼梯详图。4.4屋面及雨水排放根据《建筑给排水设计规范》GB50015-2010：4.9.1屋面雨水排水系统应迅速，及时地将屋面雨水排至室外雨水管渠或地面。4.9.7雨水汇水面积应按地面，屋面水平投影面积计算；高出屋面的毗邻侧墙，应附加其最大受雨面积正投影的一半作为有效汇水面积计算。4.9.10长天沟外排水宜按满管压力流设计。4.9.13当屋面雨水管道按满管压力流排水设计时，同一系统的雨水斗宜在同一水平面上。4.9.18天沟坡度不宜小于0.003（金属屋面的水平金属长天沟可无坡度）。本工程设计采用四坡屋面，坡面坡度为10%～35%，排水方式为外檐檐沟汇水外排，落水管重力排水；檐沟采用连楼板整浇混凝土制作。见屋面排水简图。雨量计算雨量应根据当地的暴雨公式，按下列条件换算成小时雨厚度（mm/h）（1）降雨历时采用5分钟。（2）重现期P值应根据建筑特征及生产工艺性质确定，一般情况采用一年，但不得小于室外雨水道所采用的重现期。（3）计算式：；18 ---------------------------------------------------------------------------------------------------------------------------------------------------------h－小时降雨厚度（mm/h）－降雨历时5分钟的暴雨强度（1/s）100㎡）经青岛气象局及相关资料及上式计算，该地区小时降雨厚度为91mm/h。根据《建筑设计资料集》第【2】版“给排水（21）雨水排除”中，表5所允许的汇水面积；本工程屋面汇水面积为619.92㎡，小于标准的720㎡，所以选择落水管径为100mm；再由表3可知，每小时降雨厚度（mm/h）对应的多斗系统一个雨水斗最大允许汇水面积（516㎡），则该坡屋面雨水排除落水管径为100mm，且计算落水管数，考虑到四坡屋面的雨水流向和排水效率，设计在建筑物的四个侧面分别设置一个落水管，共四个；详见屋面排水详图4-4-1。4.5楼地面考虑到作为宿舍的舒适性及易清扫，拟采用现制水磨石面层（卫生间加防水层）。做法参考国家建筑标准设计图集01J304，《楼地面建筑构造》卫生间（有防水层）：普通水磨石，重量（kn/㎡）大于1.85做法见表4-5-1，图4-5-1。楼面11:2.5水泥彩色石子地面10厚，表面磨光打蜡21:3水泥砂浆结合层30厚3聚氨酯防水层1.5厚（两道）41:3水泥砂浆或（20细石混凝土找坡层最薄处20厚抹平）地面5水泥砂浆一道（内掺建筑胶）6C10混凝土垫层60厚7夯实土表4-5-1卫生间楼地面做法18 ---------------------------------------------------------------------------------------------------------------------------------------------------------图4-5-1卫生间楼面做法其他房间普通水磨石，重量（kn/㎡）为1.50做法见表4-5-2，图4-5-2。楼面11:2.5水泥彩色石子地面10厚，表面磨光打蜡21:3水泥砂浆结合层20厚地面3刷水泥砂浆一道（内掺建筑胶）4C10混凝土垫层60厚5夯实土表4-5-2房间楼地面做法图4-5-2其他房间楼面做法4.6建筑材料（1）本工程主体结构采用型钢：设计钢号Q235，性能参数，。（2）楼板采用压型钢板组合楼板设计，压型钢板波高70mm，组合楼板一般以18 ---------------------------------------------------------------------------------------------------------------------------------------------------------板肋平行于主梁的方式布置于次梁上，不设次梁时以板肋垂直于主梁的方式布置于主梁上。钢梁上翼缘通长设置抗剪连接件(栓钉)传递水平剪力。设计选用组合楼板的原因：组合楼板具有优点：①自重轻②强度高③刚度大④施工方便快捷（3）屋顶坡屋面采用金属波形板（挂瓦屋顶）。（4）建筑围护结构及内部隔墙等，设计采用150厚ALC板，其性能参数如下：重量：B05等级（绝干），YO<525kg/；耐火极限：150厚板，大于4小时；隔音量：45.8dB采用ALC板材的原因还考虑了其具有的一系列优点：耐久性：ALC是一种无机硅酸盐材料，不老化，耐久性好，其使用年限可以和各类建筑物的使用寿命相匹配；抗冻性：抗冻性好，经冻融试验后质量损失<1.5%(国家标准<5%)，强度损失<5%(国家标准<20%)；抗渗性：抗渗性好，比标准砖抗渗性好5倍；软化系数：软化系数高，Rw/Ro=0.88；环保性能：该材料无放射性，无有害气体逸出，是一种绿色环保材料；施工性：ALC板材生产工业化、标准化，安装产业化，可锯、切、刨、钻，施工干作业，速度快；配套性：ALC板具有完善的应用配套体系，配有专用连接件、勾缝剂、修补粉、界面剂等；施工简单造价低：采用本材料不用抹灰，降低造价20-25元/平方米；可以直接刮腻子喷涂料；表面质量好、不开裂：采用本材料因为采用干法施工，所以板面不存在空鼓裂纹现象；4.7装修、装饰材料（1）外墙材料：设计采用白色墙面涂料，辅刷两道腻子。（2）内部装修材料：宿舍采用白色印花墙纸贴面，轻质彩色铁皮吊顶；卫生间采用防水瓷砖满铺墙地面；其他公共墙面采用石灰浆粉刷。（3）门窗材料：门采用钢塑防火门，木纹印花；窗采用铝合金套窗，窗台用花岗岩石板装饰。4.8建筑平面图见图318 ---------------------------------------------------------------------------------------------------------------------------------------------------------图3首层平面图结构设计1.结构布置及计算简图1.1结构布置说明根据该宿舍工程的使用功能和建筑设计相关要求，选择结构体系为钢框架体系，框架结构有以下特点：平面布置较灵活，刚度分布均匀；侧向刚度小，延性较大，自振周期较长，对地震作用不敏感。本工程为5层高员工公寓，每层层高均为3.5m。其中结构布置如下：A、B跨跨度5.1m，跨中设一道次梁，1～9轴通设；B、C跨跨度7.2m，跨中等距设两道次梁，1～2轴、3～7轴、8～9轴通设，另外2～3轴、7～8轴为楼梯间所在位置，局部加固加强，所以在该两个轴间B、C跨中距B轴3.0m处设一道次梁，作为楼梯梁使用。如上诉所设次梁原则：考虑到楼层承力体系与楼梯间局部加强加固之间的关系，在7.2m跨度横跨楼梯间时，为了不影响楼梯的整体结构，楼梯间中部不设通常次梁，只考虑在楼梯平台梁处设一道楼梯梁；考虑到主次梁尺寸的整体统一化，即主、次梁尺寸的各自一致，可以使得安装和链接更加便宜。1.2结构布置图及计算简图18 ---------------------------------------------------------------------------------------------------------------------------------------------------------1.构件截面尺寸初估2.1梁高初选由于框架结构梁的受力特点，考虑采用工字形截面型钢用作主、次梁。钢材均采用Q235级钢。主梁高度最小值按梁跨度的1/15估算，次梁高度最小值按梁跨度的1/24估算。以下具体计算：（1）如B、C跨，1～2轴，主梁跨度7.2m，次梁跨度7.2m，则主梁最小梁高为，取500mm；次梁最小梁高为。（2）如A、B跨，2～3轴，主梁跨度5.2m，次梁跨度3.6m，则主梁最小梁高为，取400mm；次梁最小梁高为，取300mm。2.2型钢初选3.荷载标准值计算3.1屋面恒荷载活荷载计算4mm厚APP改性沥青卷材防水层0.3520mm厚1:2水泥砂浆找平层100mm厚膨胀珍珠岩保温层0.44最薄处20mm厚细石混凝土找3%坡C25现浇钢筋混凝土板（平均100mm厚）YX75-230-690（Ⅰ）压型钢板（1mm厚）0.1118 ---------------------------------------------------------------------------------------------------------------------------------------------------------15mm厚V形轻钢龙骨吊顶0.12合计屋面均布恒荷载标准值不上人屋面均布活荷载标准值3.2楼面恒荷载活荷载计算10mm厚1:1.5水泥彩色石子地面层1:3水泥砂浆结合层30mm厚C25现浇钢筋混凝土板（平均100mm厚）YX75-230-690（Ⅰ）压型钢板（1mm厚）0.1115mm厚V形轻钢龙骨吊顶0.12合计楼面均布恒荷载标准值楼面均布活荷载标准值3.3其他各部件构造3.3.1墙女儿墙采用150mm厚加起混凝土砌块：；内外20mm厚粉刷层（17）：0.68；合计：1.53。外墙采用150mm厚ALC板：；内外20mm厚粉刷层（17）：0.68；合计：1.47。内墙采用150mm厚加气混凝土砌块，内外20mm厚粉刷层（17）：1.53，高度取3500mm；合计：1.533.5m=5.363.3.2窗铝合金中空玻璃窗，门窗尺寸见建筑立面图，荷载标准值为0.3。3.3.3门18 ---------------------------------------------------------------------------------------------------------------------------------------------------------采用塑钢门，尺寸见建筑立面图。3.3.4楼梯采用钢筋混凝土楼梯，恒荷载活荷载标准值如下表：20mm厚磨光花岗岩块材10mm厚1:3水泥砂浆结合层100mm厚C25钢筋混凝土合计楼梯恒荷载标准值楼梯活荷载标准值18 ---------------------------------------------------------------------------------------------------------------------------------------------------------框架梁荷载效应组合表层号构件与截面编号恒载活载活载风载组合一组合二组合三组合四组合五组合六折减系数左风右风5A5B5左端M-123.98-13.56-13.429.68-9.68-172.39-188.66-159.43-43.70-148.38-175.48V96.298.948.85-2.292.29136.74140.59126.01129.86121.02127.43跨中M99.958.478.390.000.00143.15143.15131.80131.80128.16128.16右端M-155.64-15.31-15.16-6.826.82-230.85-219.24-213.72-202.26-211.17-192.08V-102.98-10.93-10.82-2.292.29-151.55-147.70-140.65-136.80-137.39-130.97B5C5左端M-99.45-8.36-8.289.62-9.62-134.29-150.45-122.85-139.01-113.99-140.92V64.275.515.45-4.184.1888.5995.6281.2488.2776.6188.32跨中M61.598.168.080.000.0091.0691.0685.2285.2281.8381.83右端M-31.79-3.68-3.64-11.6911.69-56.30-36.66-53.06-33.42-58.08-25.35V-37.74-3.67-3.63-4.184.18-58.02-51.00-53.88-63.13-54.70-43.004A4B4左端M-124.86-51.49-50.9823.87-23.87-198.47-238.57-201.15-241.25-166.37-233.21V88.0535.5735.21-5.805.80148.50154.77150.08159.83132.05148.29跨中M70.3436.6436.270.000.00130.50130.50135.19135.19119.95119.95右端M-140.73-59.76-59.16-17.8817.88-262.98-232.94-267.56-234.18-251.88-201.82V-92.46-37.87-37.49-5.805.80-166.43-156.69-168.31-158.57-155.81-139.57B4C4左端M-75.89-33.56-33.229.62-9.62-126.93-143.09-129.50-145.66-110.16-137.09V57.1222.0421.82-11.2011.2089.09107.9089.68108.5074.25105.61跨中M78.3051.3250.810.000.00155.50155.50165.09165.09143.75143.75右端M-38.58-14.78-14.63-31.9231.92-93.23-39.61-93.59-39.97-105.32-15.95V-42.49-14.68-14.53-11.2011.20-81.01-62.19-80.74-61.92-80.91-49.55·18 ---------------------------------------------------------------------------------------------------------------------------------------------------------层号构件与截面编号恒载活载活载风载组合一组合二组合三组合四组合五组合六折减系数左风右风3A3B3左端M-120.68-52.44-51.9240.93-40.93-179.42-248.18-183.12-251.89-138.40-253.00V87.6535.6535.29-10.1910.19144.35161.47146.03163.20125.50154.03跨中M73.0835.6935.330.000.00133.28133.28137.16137.16122.32122.32右端M-139.43-60.15-59.55-32.4632.46-273.86-219.32-219.32-223.42-271.12-180.23V-92.86-37.79-37.41-10.1910.19-170.58-153.46-172.37-153.52-162.36-133.83B3C3左端M-77.73-33.01-32.6845.76-45.76-98.52-175.40-100.59-177.47-61.24189.37V57.7021.8621.64-19.7819.78跨中M77.9250.9250.410.000.00154.59154.59164.08164.08142.91142.91右端M-37.50-15.18-15.03-55.1055.10V-41.92-14.86-14.71-19.7819.782A2B2左端M-121.07-52.60-52.0753.73-53.73V87.6935.6635.30-13.5913.59跨中M72.8235.5335.170.000.00132.77132.77136.62136.62121.85121.85右端M-139.55-60.21-59.61-44.1444.14V-92.82-37.78-37.40-13.5913.59A2B2左端M-77.55-32.94-32.6162.23-62.23V57.7121.8421.62-26.2026.20跨中M78.1450.8950.380.000.00154.86154.86164.30164.30143.14143.14右端M-37.23-15.21-15.06-71.4171.41V-41.90-14.88-14.73-26.2026.20·18 ---------------------------------------------------------------------------------------------------------------------------------------------------------层号构件与截面编号恒载活载活载风载组合一组合二组合三组合四组合五组合六折减系数左风右风1A1B1左端M-114.65-49.83-49.3368.02-68.02V87.0135.3535.00-16.0116.01跨中M76.8038.3037.920.000.00140.84140.84145.25145.25129.32129.32右端M-138.01-59.67-59.07-47.2747.27V-93.50-38.09-37.71-16.0116.01B1C1左端M-82.68-34.79-34.4466.65-66.65V59.2622.4522.23-30.0230.02跨中M76.9652.1751.650.000.00154.51154.51164.66164.66142.97142.97右端M-34.36-13.93-13.80-86.4686.46V-40.35-14.27-14.13-30.0230.02·18 ---------------------------------------------------------------------------------------------------------------------------------------------------------框架柱荷载效应组合表层号构件与截面编号恒载活载活载折减系数风载组合一组合二组合三组合四组合五组合六左风右风5A5A4上端M123.9813.5613.42-9.689.68N-157.32-13.33-13.202.29-2.29下端M72.6123.4523.22-4.154.15N-157.32-13.33-13.202.29-2.29B5B4上端M-56.19-8.36-8.28-16.4416.44N-202.65-20.11-19.91-1.891.89下端M-35.93-11.88-11.76-9.369.36N-202.65-20.11-19.91-1.891.89C5C4上端M-31.79-3.68-3.64-11.6911.69N-98.77-7.55-7.47-4.184.18下端M-21.32-6.68-6.61-6.306.30N-98.77-7.55-7.47-4.184.184A4A3上端M52.2528.0427.76-19.7219.72N-297.43-67.26-66.598.09-8.09下端M60.3426.2225.96-13.1513.15N-297.43-67.26-66.598.09-8.09B4B3上端M-27.81-14.32-14.18-33.7333.73N-369.70-96.14-95.18-5.405.40下端M-30.75-13.57-13.43-27.5927.59N-369.70-96.14-95.18-5.405.40C4C3上端M-17.26-8.00-7.92-25.6225.26N-193.32-40.59-40.18-7.027.02下端M-18.75-7.59-7.51-17.0817.08N-193.32-40.59-40.18-7.027.0218 ---------------------------------------------------------------------------------------------------------------------------------------------------------层号构件与截面编号恒载活载活载折减系数风载组合一组合二组合三组合四组合五组合六左风右风3A3A2上端M60.3426.2225.96-27.7827.78N-437.14-121.27-120.0618.28-18.28下端M59.5925.8925.63-22.7322.73N-437.14-121.27-120.0618.28-18.28B3B2上端M-30.75-13.57-13.43-50.6350.63N-537.15-176.09-174.33-9.599.59下端M-30.08-13.46-13.33-43.6343.63N-537.15-176.09-174.33-9.599.59C3C2上端M-18.75-7.59-7.51-38.0238.02N-309.83-73.81-73.07-12.7612.76下端M-19.09-7.52-7.44-31.1131.11N-309.83-73.81-73.07-12.7612.762A2A1上端M61.4826.7126.44-31.0031.00N-576.89-175.29-173.5431.87-31.78下端M72.7531.6231.30-36.2536.25N-576.89-175.29-173.5431.87-31.87B2B1上端M-30.82-13.81-13.67-62.7462.74N-704.56-254.03-251.49-12.6112.61下端M-35.07-15.77-15.61-62.7462.74N-704.56-254.03-251.49-12.6112.61C2C1上端M-18.14-7.69-7.61-40.3040.30N-426.32-107.05-105.98-13.4413.44下端M-21.90-8.86-8.77-47.1247.12N-426.32-107.05-105.98-13.4413.4418 ---------------------------------------------------------------------------------------------------------------------------------------------------------层号构件与截面编号恒载活载活载折减系数风载组合一组合二组合三组合四组合五组合六左风右风1A1A0上端M41.9018.2118.03-31.7731.77N-715.96-229.00-226.7147.88-47.88下端M20.959.119.02-99.6399.63N-715.96-229.00-226.7147.88-47.88B1B0上端M-20.26-9.119.02-51.1851.18N-872.65-332.28-328.96-14.0114.01下端M-10.13-4.56-4.51-123.69123.69N-872.65-332.28-328.96-14.0114.01C1C0上端M-12.56-5.07-5.02-39.3439.34N-541.26-139.68-138.28-16.5816.58下端M-6.28-2.54-2.51-107.45107.45N-541.26-139.68-138.28-16.5816.5818'
