电力宾馆25 层楼供配电系统毕业设计论文

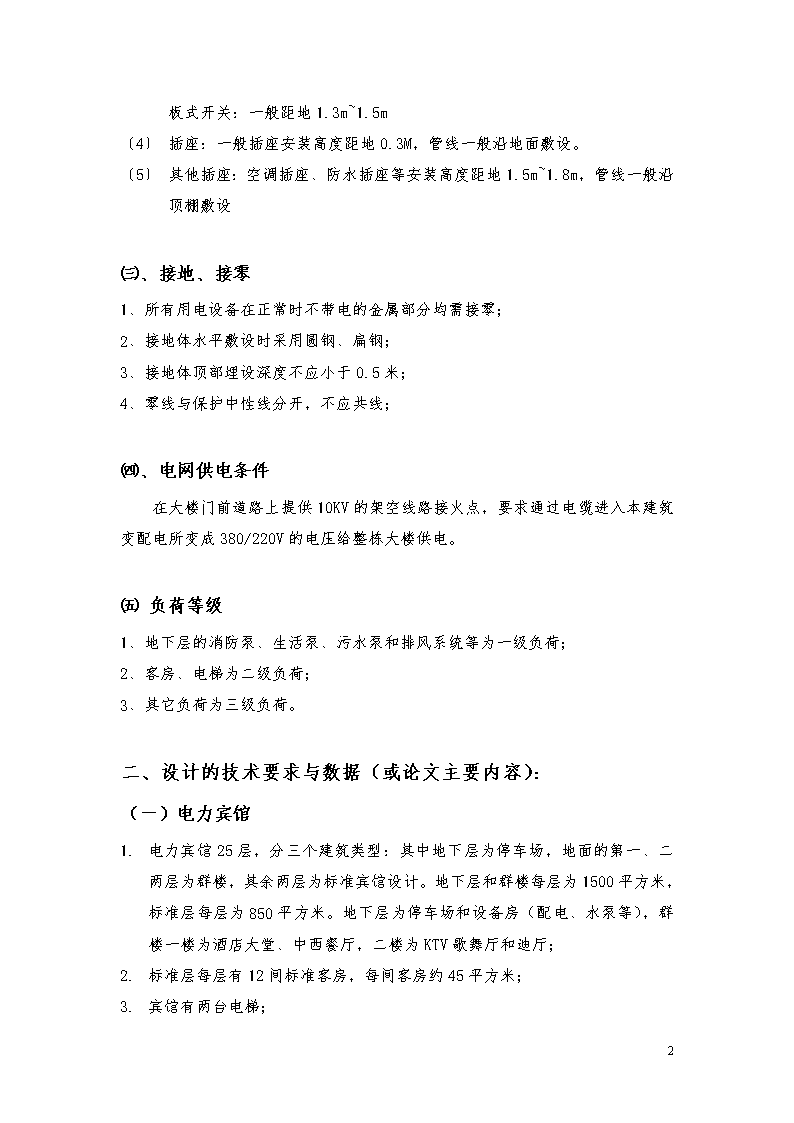

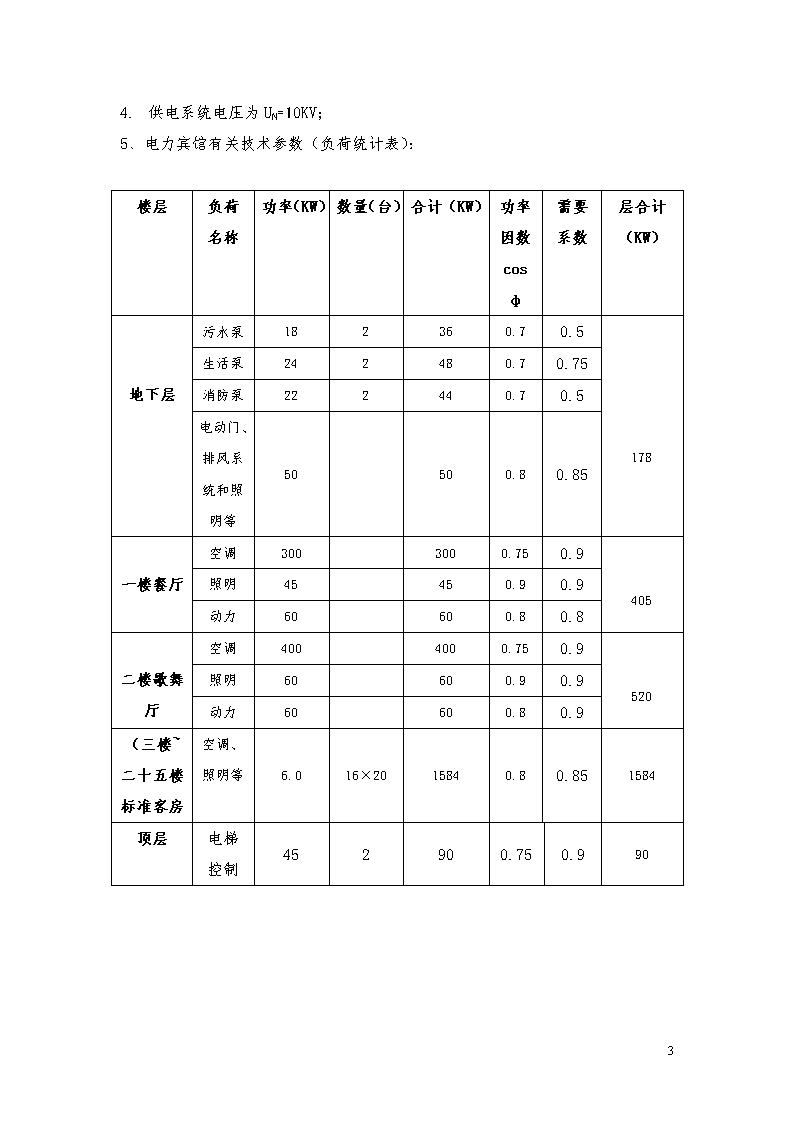

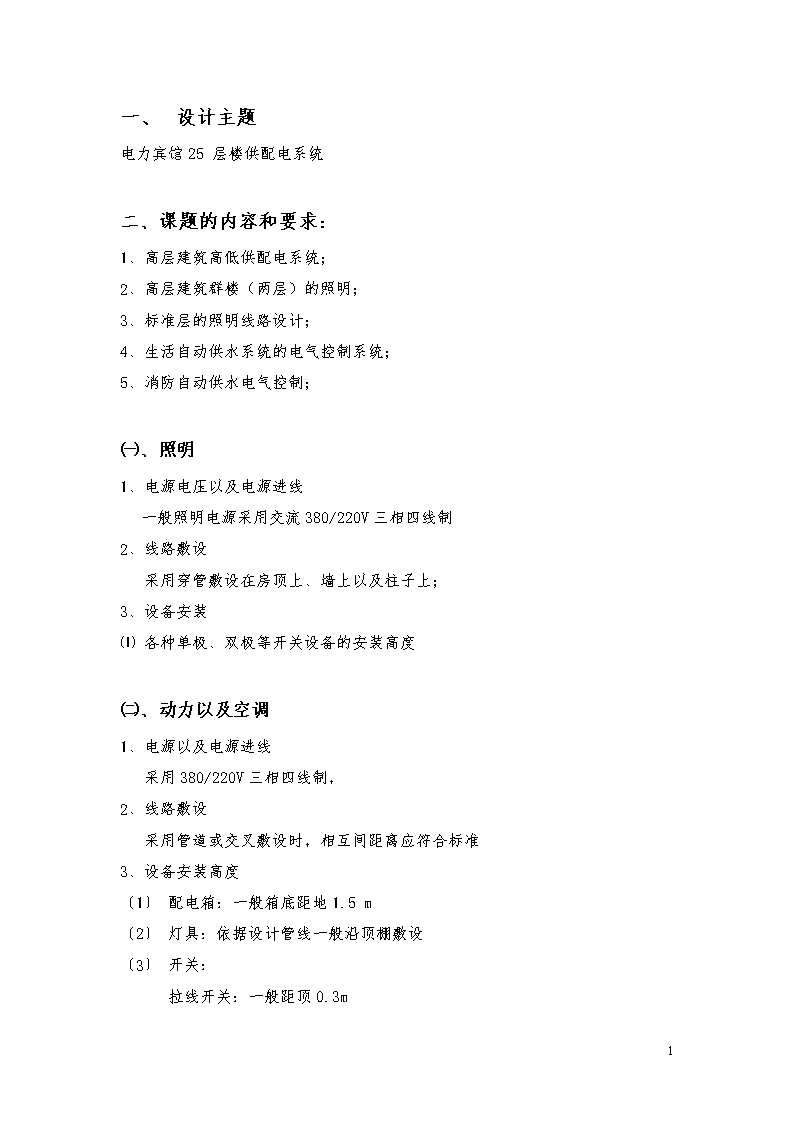

'一、设计主题电力宾馆25层楼供配电系统二、课题的内容和要求：1、高层建筑高低供配电系统；2、高层建筑群楼（两层）的照明；3、标准层的照明线路设计；4、生活自动供水系统的电气控制系统；5、消防自动供水电气控制；㈠、照明1、电源电压以及电源进线一般照明电源采用交流380/220V三相四线制2、线路敷设采用穿管敷设在房顶上、墙上以及柱子上；3、设备安装⑴各种单极、双极等开关设备的安装高度㈡、动力以及空调1、电源以及电源进线采用380/220V三相四线制，2、线路敷设采用管道或交叉敷设时，相互间距离应符合标准3、设备安装高度〔1〕配电箱：一般箱底距地1.5m〔2〕灯具：依据设计管线一般沿顶棚敷设〔3〕开关：拉线开关：一般距顶0.3m54 板式开关：一般距地1.3m~1.5m〔1〕插座：一般插座安装高度距地0.3M，管线一般沿地面敷设。〔2〕其他插座：空调插座、防水插座等安装高度距地1.5m~1.8m，管线一般沿顶棚敷设㈢、接地、接零1、所有用电设备在正常时不带电的金属部分均需接零；2、接地体水平敷设时采用圆钢、扁钢；3、接地体顶部埋设深度不应小于0.5米；4、零线与保护中性线分开，不应共线；㈣、电网供电条件在大楼门前道路上提供10KV的架空线路接火点，要求通过电缆进入本建筑变配电所变成380/220V的电压给整栋大楼供电。㈤负荷等级1、地下层的消防泵、生活泵、污水泵和排风系统等为一级负荷；2、客房、电梯为二级负荷；3、其它负荷为三级负荷。二、设计的技术要求与数据（或论文主要内容）：（一）电力宾馆1.电力宾馆25层，分三个建筑类型：其中地下层为停车场，地面的第一、二两层为群楼，其余两层为标准宾馆设计。地下层和群楼每层为1500平方米，标准层每层为850平方米。地下层为停车场和设备房（配电、水泵等），群楼一楼为酒店大堂、中西餐厅，二楼为KTV歌舞厅和迪厅；2.标准层每层有12间标准客房，每间客房约45平方米；3.宾馆有两台电梯；54 1.供电系统电压为UN=10KV；1、电力宾馆有关技术参数（负荷统计表）：楼层负荷名称功率（KW）数量（台）合计（KW）功率因数cosφ需要系数层合计（KW）地下层污水泵182360.70.5178生活泵242480.70.75消防泵222440.70.5电动门、排风系统和照明等50500.80.85一楼餐厅空调3003000.750.9405照明45450.90.9动力60600.80.8二楼歌舞厅空调4004000.750.9520照明60600.90.9动力60600.80.9（三楼~二十五楼标准客房空调、照明等6.016×2015840.80.851584顶层电梯控制452900.750.99054 （二）设计要求1.设计本宾馆的高压配、变电、低压配电、无功功率补偿的配电房系统图以及设备选择定型；2.正确计算整个宾馆的计算负荷和短路电流；3.本项目的功率因数要求达到0.96，采用电容集中补偿提高功率因数。设计选配补偿电容器柜。4.根据计算负荷和短路电流选择设备、校验设备；5.设计地下层、一层、二层的照明系统，开关箱等设备的设置；6.设计标准的电流照明系统；7.分别设计生活自动供水系统、自动消防系统的电气控制系统并选择设备；三、设计（论文）工作起始日期：自2010年9月25日起，至2010年11月25日止。四、进度计划与应完成的工作：1、高低压配电系统图；2、标准层照明干线系统图；3、标准层配电平面图；4、生活自动供水系统图以及控制图；5、消防自动供水系统图以及控制图；6、设计说明书54 广西电力职业技术学院毕业设计（论文）设计书姓名学号专业供用电技术年级指导教师姓名职称设计（论文）题目电力宾馆(25层楼)供配电系统本课题研究的意义：本次发热毕业设计是检验我们三年所学的专业知识程度和实际工程设计能力的一项重要环节。本次我们所研究的课题是“电力宾馆（25层楼）供配电系统”。通过对电力宾馆供配电各个系统的设计及对研究过程中问题的分析和解决，从而巩固深化了我们所学的专业理论知识技能，更好的将理论和实践相结合，将所学的知识运用到实际中去，提高了自己的学习能力和分析处理问题的能力，同时增强了在团队中团结友爱、互帮互助的意识，为今后的学习和工作奠定了良好的基础。本课题研究内容、拟解决的主要问题：此次课题研究的内容有：㈠电力宾馆总体方案的确定；㈡电力宾馆的负荷计算和主接线图设计；㈢变压器台数和容量的选择及备用电源的选择；㈣电力宾馆无功补偿的计算；㈤高低压电气设备及低压配电柜的选择；㈥短路电流的计算及主要电气设备的校验。本次设计是以所学的专业知识为基础。设计本宾馆高低压配电、标准层照明干线、标准层配电、系统图；正确计算整个宾馆的计算负荷、无功补偿和短路电流；根据负荷计算，正确为设备选择定型并检验；对电气控制系统、照明线路、接地、防雷等进行科学设计，以确保电力宾馆能可靠、经济和安全的用电。54 本课题研究方法、步骤及措施：一、分析阶段1、了解计任务书我们通过设计任务书了解了设计的主题、内容、要求及设计的技术要求与数据。2、查找相关资料围绕主题，我们通过上网和去图书馆借书等途径，收集本次设计的相关资料及数据。3、可行性分析了解了毕业设计主题和收集足够资料的基础上，我们对本次设计的主题进行可行性分析，例如主接线方式等，经过多次比较和论证，最后得到本组成员认同的方案。二、设计阶段1、总体设计从可行性方案中提供的资料和数据出发，把本次设计的整个系统进行了大概的设计，并将其分解成若干模块，如以下说明。2、详细设计根据设计主题的各个模块的功能说明，再详细的对其进行设计。研究的措施：依照本次电力宾馆的设计原则，力求概念准确清晰、充分反映配电设计的合理性和科学性，使宾馆安全、可靠、经济的用电。我们会依据各项原则进行设计，然后进行资料对比和计算校对及设备校验。但由于收集资料有限且设计中难免遇到困难，我们就多与指导老师沟通，做到虚心请教、有错就改。工具措施：使用计算机进行多次计算校对；利用CAD绘图软件所要提交的系统图和平面图；在负荷计算时运用电脑输入设计所得出的结果。主要参考文献：1.《实用供配电技术手册》主编刘介才2.《供配电技术》主编夏国明3.《现代建筑电气设计实用指南》主编陈元丽4.《建筑电气设计图集》主编刘宝林5.《工厂供配电》主编王玉华6.《工厂供配电技术》主编周乐挺7.《发电厂变电站电气设备》主编肖艳萍8.《建筑供配电》主编刘思量9.《实用供配电技术问答》主编柳春生10．《10kV及以下供配电设计与安装图集》主编陈昌11.《10KV配电站工程图集》主编谭金超是否可以进入设计（论文）研究：　指导老师签名：年月日是否可以进入设计（论文）研究：教研室(系)主任签名：年月日54 附件三:姓名系班级题目电力宾馆设计评定标准内容评定意见毕业设计完成情况对基础理论、专业知识与技能掌握及运用情况对所学工艺技术应用的熟悉度、准确度、规范度、创新度。应用基础理论是否正确，是否有独到见解，编制说明书及绘制设计图纸规范学生设计或生产、制作的作品合格与质量情况毕业论文完成情况对基础理论、专业知识与技能掌握及运用情况对所学工艺技术应用的熟悉度、准确度、规范度、创新度论文编写清楚、系统行文规范是否同意参加答辩同意不同意成绩评定优秀（90分以上）良好（80-90分）中等（70-80分）及格（60-70分）不及格（60分以下）指导教师签名毕业设计（毕业论文）工作小组意见备注毕业设计（毕业论文）评阅书54 广西电力职业技术学院电力工程系毕业设计（论文）规范审查表（指导教师用）得分：题目电力宾馆(25层楼)供配电系统系部专业年级学生姓名评分项目分值得分备注1、课题准备阶段完成情况102、毕业实习、毕业设计(论文)出勤情况103、毕业设计(论文)工作进度完成情况204、独立完成情况205、毕业设计(论文)内容、格式规范情况40对规范审查不合格者说明原因：指导教师签名：年月日注：1、出现以下违规情况之一的，作规范审查不合格处理：(1)请事假超过2周；(2)累计缺席超过总工作时间的25%；(3)发生重大违规事件；(4)有抄袭行为（四分之一以上的内容完整抄录其他资料）；(5)设计（论文）未按规范格式编制；(6)图表设计不符合相关标准；(7)设计（论文）等材料未按时、全部交齐。2、规范审查毕业设计（论文）质量不合格的，应责令其修改或重做，达到要求后才能参加答辩。54 目录前言第一章毕业设计任务………………………………………………………....5第二章负荷计算……………………………………………………………..132.1负荷计算的目的………………………………………………………132.2负荷计算的方法………………………………………………………132.3负荷计算方法确定原则………………………………………………132.4具体的负荷计算………………………………………………………132.5整个宾馆的负荷计算统计表…………………………………………21第三章主接线图设计………………………………………………………223.1主接线设计…………………………………………………………223.2主接线的选择………………………………………………………243.3低压配电系统设计…………………………………………………25第四章变压器的选择………………………………………………………274.1变压器台数的选择原则……………………………………………274.2主变压器容量的选择………………………………………………274.3变压器选择技术参数………………………………………………284.4备用电源设备选型…………………………………………………294.5柴油发电机选择注意事项…………………………………………30第五章无功功率补偿…………………………………………………….....315.1无功功率………………………………………………………………315.2提高功率因数的好处…………………………………………………315.3提高自然功率因数常采用的措施……………………………………315.4补偿电容………………………………………………………………315.5电容器设备的选型……………………………………………………32第六章电气设备选择…………………………………………………….....336.1电气设备的选择原则…………………………………………………336.210KV进线高压侧电气设备的选择……………………………………346.310KV进线低压侧电气设备的选择……………………………………346.410KV进线高压侧低压侧电气设备选择………………………………3554 第七章低压配电柜的选择………………………………………………….36第八章短路电流的计算8.1短路种类……………………………………………………………378.2计算短路电流的目的………………………………………………378.3短路电流计算的一般规定…………………………………………378.4具体短路电流计算…………………………………………………37第九章主要电气设备的校验………………………………………………..409.1高压电气设备的选择与校验项目…………………………………..409.2低压电气设备的选择校验项目……………………………………..41设计说明………………………………………………………………………….45参考文献………………………………………………………………………….49附录一附录二附录三附录四附录五附录六致谢信……………………………………………………………………………54 前言随着当今社会飞速的经济发展和人们日益剧增的生活需求，现代高层的建筑越来越普遍，并且电能成为人类生活中必不可少的一样东西。为了让客户能可靠、安全、经济的使用电，在对高层建筑供配电系统的设计时需要有准确性、科学性、合理性。本次毕业设计，我们所研究的课题是“电力宾馆（25层楼）供配电系统”。这次设计是检验我们三年所学专业知识程度的一个重要环节，通过对电力宾馆供配电各个系统的设计及对研究过程中问题的分析和解决，从而巩固深化了我们所学的专业理论知识技能，更好的将理论和实践相结合，将所学的知识运用到实际中去，提高了自己的学习能力和分析处理问题的能力，增加了团结友爱、互帮互助的意识，为以后的工作做了良好的铺垫。本设计主要分为十章。第一章介绍了毕业设计任务，着重介绍了设计的内容和要求。第二章介绍了负荷计算的目的、方法及具体的负荷计算。第三章介绍了主接线图及各系统图的确定。第四章介绍了变压器的选择及备用电源设备的选择。第五章介绍了无功功率补偿，主要有无功功率的定义、无功补偿的具体计算、电容器设备的选型等。第六章主要介绍了高低压侧电气设备的选择。第七章介绍了低压配电柜的选择。第八章介绍了短路电流的计算目的、一般规则及具体的计算步骤。第九章介绍了主要电气设备的校验。第十章介绍了设计当中的说明。本设计由广西电力职业技术学院电力工程系808班的李航、陆良云、覃晓璐、廖婉均、王晓、吴祖鹏共同编写。在该毕业设计编写过程中，得到了黎庚荣副教授及韦卫红讲师的热心指导帮助，在此表示衷心的感谢。由于在收集资料及知识方面的有限，在设计过程中，难免有遗漏和不足之处，敬请各位领导、老师给予批评和指正，我们会尽力的修正当中的错误。2010年11月54 第一章毕业设计任务书一、设计主题电力宾馆（25层楼）供配电系统二、设计内容1、高层建筑高低供配电系统；2、高层建筑群楼（两层）的照明；3、标准层的照明线路设计；4、生活自动供水系统的电气控制系统；5、消防自动供水电气控制；三、设计工程建筑的资料（一）电力宾馆1、电力宾馆共25层，分三个建筑类型：其中地下层为停车场，地面的第一、二两层为群楼，其余23层为标准宾馆设计。地下层和群楼每层为1500平方米，标准层每层为850平方米。地下层为停车场和设备房（配电、水泵等），群楼一楼为酒店大堂、中西餐厅，二楼为KTV歌舞厅和迪厅；2、标准层每层有12间标准客房，每间客房约45平方米；3、宾馆有两台电梯；4、供电系统电压为UN=10KV；5、电力宾馆有关技术参数（负荷统计表）：楼层负荷名称功率（KW）数量（台）合计（KW）功率因数cosφ需要系数层合计（KW）地下层污水泵1820.70.5生活泵2420.70.75消防泵2220.70.5电动门、排风系统和照明等500.80.8554 一楼餐厅空调3000.750.9照明450.90.9动力600.80.8二楼歌舞厅空调4000.750.9照明600.90.9动力600.80.9（三楼~二十五楼标准客房空调、照明等6.012×230.80.85顶层电梯控制4520.750.9一、设计要求1、设计本宾馆的高压配、变电、低压配电、无功功率补偿的配电房系统图以及设备选择定型；2、正确计算整个宾馆的计算负荷和短路电流；3、本项目的功率因数要求达到0.96，采用电容集中补偿提高功率因数。设计选配补偿电容器柜。4、根据计算负荷和短路电流选择设备、校验设备；5、设计地下层、一层、二层的照明系统，开关箱等设备的设置；6、设计标准的电流照明系统；7、分别设计生活自动供水系统、自动消防系统的电气控制系统并选择设备；二、设计完成应提交的文件1、高低压配电系统图；2、标准层照明干线系统图；3、标准层配电平面图；4、生活自动供水系统图以及控制图；5、消防自动供水系统图以及控制图；6、设计说明书三、细节说明部分㈠、照明1、电源电压以及电源进线一般照明电源采用交流380/220V三相四线制2、线路敷设采用穿管敷设在房顶上、墙上以及柱子上；3、设备安装⑴、各种单极、双极等开关设备的安装高度㈡、动力以及空调1、电源以及电源进线54 采用380/220V三相四线制1、线路敷设采用管道或交叉敷设时，相互间距离应符合标准2、设备安装高度配电箱：一般箱底距地1.5m灯具：依据设计管线一般沿顶棚敷设开关：拉线开关：一般距顶0.3m板式开关：一般距地1.3m~1.5m插座：一般插座安装高度距地0.3M，管线一般沿地面敷设。其他插座：空调插座、防水插座等安装高度距地1.5m~1.8m，管线一般沿顶棚敷设㈢、接地、接零1、所有用电设备在正常时不带电的金属部分均需接零；2、接地体水平敷设时采用圆钢、扁钢；3、接地体顶部埋设深度不应小于0.5米；4、零线与保护中性线分开，不应共线；㈣、电网供电条件在大楼门前道路上提供10KV的架空线路接火点，要求通过电缆进入本建筑变配电所变成380/220V的电压给整栋大楼供电。㈤负荷等级1、地下层的消防泵、生活泵、污水泵和排风系统等为一级负荷；2、客房、电梯为二级负荷；3、其它负荷为三级负荷。54 第二章负荷计算2.1负荷计算的目的主要是为了选择电气设备、导线和电缆，进行变压器损耗、线路能量损耗、电压损耗和年用电量的计算。2.2负荷计算的方法需用系数法、二项式法利用系数法、单位产品耗电量和负荷密度法，我们所采用的是需用系数法。2.3负荷计算方法确定原则我国目前普遍采用的确定用电设备组计算负荷的方法有需用系数法和二项式法。需用系数法是世界各国普遍采用的确定计算负荷的基本方法，简单方便。计算结果基本上符合实际，因此为目前确定车间变电所负荷和全厂负荷广泛采用的方法。二项式法在确定设备台数较少二容量差别悬殊的分支干线的计算负荷时，较之需用系数法合理，且计算也较简便，主要适用于机械加工车间的电力负荷计算。利用系数法是以平均负荷作为计算依据，利用概率论分析出最大负荷与平均负荷的关系而得出最大系数PP=KKP。这种方法有一定的理论依据，但由于其计算比较复杂且资料较少而未得到普遍应用。——————《供配电技术》P442.4具体负荷计算(一)地下层污水泵：P=218=36kwkd=0.5cos=0.7tan=1.02U=0.38kvP=kdp=0.536=18kwQ=Ptan=181.02=18.36kvar54 S===25.71kvaI===39.06A生活泵：P=224=48kwkd=0.75cos=0.7tan=1.02U=0.38kvP=kdp=0.7548=36kwQ=Ptan=361.02=36.72kvarS===51.43kvaI===78.14A消防泵：P=222=44kwkd=0.5cos=0.7tan=1.02U=0.38kvP=kdp=0.544=22kwQ=Ptan=221.02=22.44kvarS===31.43kvaI===47.75A电动照明等：P=50kwkd=0.85cos=0.8tan=0.75U=0.38kvP=kdp=0.8550=42.5kwQ=Ptan=42.50.75=31.88kvar54 S===53.13kvaI===80.72A（二）一楼餐厅空调：P=300kwkd=0.9cos=0.75tan=0.88U=0.38kvP=kdp=0.9300=270kwQ=tanP=0.88270=237.6kvarS===53.13kvaI===80.72A照明：P=45kwkd=0.9cos=0.9tan=0.48U=0.38kvP=kdp=0.945=40.5kwQ=tanP=0.4840.5=19.44kvarS===45kvaI===68.37A动力：P=60kwkd=0.8cos=0.8tan=0.75U=0.38kvP=kdp=0.860=48kw54 Q=tanP=0.7548=36kvarS===60kvaI===91.16A(三)二楼歌舞厅空调：P=400kwkd=0.9cos=0.75tan=0.88U=0.38kvP=kdp=0.9400=360kwQ=tanP=0.88360=316.8kvarS===480kvaI===729.28A照明：P=60kwkd=0.9cos=0.9tan=0.48U=0.38kvP=kdp=0.960=54kwQ=tanP=0.4854=25.92kvarS===60kvaI===91.16A动力：P=60kwkd=0.9cos=0.8tan=0.75U=0.38kv54 P=kdp=0.960=54kwQ=tanP=0.7554=40.5kvarS===67.5kvaI===102.56A(四)三至二十五楼空调照明：P=61223=1656kwkd=0.85cos=0.8tan=0.75U=0.38kvP=kdp=0.851656=1407.6kwQ=tanP=0.751407.6=1055.7kvarS===1759.5kvaI===2673.28A(五)顶层电梯控制：P=245=90kwkd=0.9cos=0.75tan=0.88U=0.38kvP=kdp=0.990=81kwQ=tanP=0.8881=71.28kvarS===108kvaI===164.09A54 (六)地下层总负荷P=P+P+P+P=18+36+22+42.5=118.5kwQ=Q+Q+Q+Q=18.36+36.72+22.44+31.88=109.4kvar(七)一楼餐厅总负荷P=P+P+P=270+40.5+48=258.5kwQ=Q+Q+Q=237.6+19.44+36=293.04kvar(八)二楼歌舞厅总负荷P=P+P+P=360+54+54=468kwQ=Q+Q+Q=316.8+25.92+40.5=383.22kvar54 (九)三至二十五楼总负荷P=1407.6kwQ=1055.7kvar(十)顶层总负荷P=81kwQ=71.28kvar(十一)同时系数取值后各层总负荷计算1.地下层K=0.9K=0.95P=KP=0.9118.5=106.65kwQ=KQ=0.95109.4=103.93kvar2.一楼餐厅K=0.8K=0.85P=KP=0.8258.5=286.8kwQ=KQ=0.85293.04=249.08kvar3.二楼歌舞厅K=0.85K=0.9P=KP=0.85468=397.8kwQ=KQ=0.9383.22=344.9kvar54 1.三至二十五楼K=0.7K=0.85P=KP=0.71407.6=985.32kwQ=KQ=0.851055.7=897.35kvar5．顶层K=0.95K=0.97P=KP=0.9581=76.95kwQ=KQ=0.9771.28=69.14kvar(十二)整栋宾馆同时系数取值后总负荷计算K=0.9K=0.95P=K（P+P+P+P+P）=0.9（106.65+286.8+397.8+985.32+76.95）=0.91853.52=1668.17kwQ=K（Q+Q+Q+Q+Q）=0.9（103.93+249.08+344.9+897.35+69.14）=0.91664.4=1581.18kvarS==54 =2298.46kvaA2.5整个宾馆的负荷计算统计表楼层负荷名称功率kwKdcostanPkwQkvarSkvaIA地下层污水泵360.50.71.021818.3625.7139.06生活泵480.750.71.023636.7251.4378.14消防泵440.50.71.022222.4431.4347.75电动照明等500.850.80.7542.531.8853.1380.72一楼餐厅空调3000.90.750.88270237.6360546.96照明450.90.90.4840.519.444568.37动力600.80.80.7548366091.16二楼歌舞厅空调4000.90.750.88360316.8480729.28照明600.90.90.485425.926091.16动力600.90.80.755440.567.5102.56标准层空调照明等16560.850.80.751407.61055.71759.52673.28顶层电梯控制900.90.750.888171.28108164.0954 第三章主接线图设计3.1主接线设计3.1．1主接线的基本要求（1）可靠性：满足用电负荷特别是其中一、二级负荷对供电可靠性的要求。（2）灵活性：能适应各种不同的运行方式，便于操作和检修，负荷的发展留有余地。（3）安全性：符合国家标准及有关技术规范的要求，能充分保证人身和设备的安全。（4）经济性：在满足以上要求的前提下，主接线应力求简洁，工程投资少，运行费用低。3.1．2主接线常见形式主接线的方式：①单母线接线；②单母线分段接线；③双母线接线。方案一：单母线接线优点：接线简单清醒、设备少、操作方便、便于扩建和采用成套配电装置。缺点：不够灵活可靠，任一元件（母线及母线隔离开关等）故障或检修，均需使整个配电装置停电。单母线可用隔离开关分段，但当一段母线故障时，全部回路仍需短时停电，在用隔离开关将故障的母线段分开后才能恢复非故障段的供电。54 适用范围：一般只适用于一台发电机或一台主变压器；6~10KV配电装置的出线回路数不超过5回。方案二：单母线分段接线优点：（1）用断路器把母线分段后，对重要用户可以从不同段引出两个回路，有两个电源供电。（2）当一段母线发生故障，分段断路器自动将故障段切除，保证正常段母线不间断供电和不致使重要用户停电。缺点：（1）当一段母线或母线隔离开关故障或检修时，该段母线的回路都要在检修期间内停电。（2）当出线为双回路时，常使架空线路出现交叉跨越。（3）扩建时需向两个方向均衡扩建。适用范围：6~10KV配电装置的出线回路数为6回及以上时。方案三：双母线接线优点：（1）供电可靠。通过两组母线隔离开关的倒换操作，可以轮流检修一组母线而不致使供电中断。（2）调度灵活。各个电源和各回路负荷可以任意分配到某一组母线上。54 （3）扩建方便。向双母线的左右任何一个方向扩建，均不影响两组母线的电源和负荷均匀分配。（4）便于试验。当个别回路需要单独进行试验时，可将该回路分开，单独接至一组母线上。缺点：（1）造价高。增加一组母线和使每回路就需要增加一组母线隔离开关。（2）当母线故障或检修时，隔离开关作为倒换操作电器，容易误操作。为了避免隔离开关误操作，需在隔离开关和断路器之间装设连锁装置。适用范围：当出线回路数或母线上电源较多、输送和穿越功率较大、母线故障后要求迅速恢复供电、母线或母线设备检修时不允许影响对用户的供电、系统运行调度对接线的灵活性有一定要求时采用。6~10KV配电装置，当短路电流较大、出线需要带电抗器时。3.2主接线的选择电力宾馆有部分是一级和二级负荷，对供电的可靠性要求相对较高，单母线接线不能满足的要求，但是双母线接线隔离开关作为倒换操作电器，容易误操作，且成本高，比较三个方案，方案二，单母线分段接线既有较好的可靠性、灵活性，还比较经济，在加上备用电源的配合，基本可以满足电力宾馆的要求。所以本设计选用的更符合电力宾馆实际情况的方案二单母线分段主接线方式。3.2.1宾馆主接线选择宾馆采用的是单母线断路器分段。因为在具有两路电源进线时，采用单母线分段接线，可对一、二级负荷供电，特别是装设了备用电源自动投入装置后，更加提高了单母线用断路器分段接线的供电可靠性；用断路器分段时，除仍具有可分段检修母线或母线隔离开关外，还可在母线或母线隔离开关发生故障时，母线分段断路器和进线断路器可同时自动断开，以保证非故障部分连续供电。优点：供电可靠性较高，操作灵活，除母线故障和检修外，可对用户连续供电。缺点：母线故障或检修时，仍有50%左右的用户停电。54 3.3低压配电系统设计3.3.1 配电系统设计的一般规定(1) 配电电压应采用220/380V。(2) 配电系统设计应根据工程规模、设备布置、负荷容量及性质等综合考虑确定。(3) 配电系统应满足生产和使用所需的供电可靠性和电压质量；接线简单，并具有一定的灵活性；操作安全，检修方便；另外，还要考虑节省有色金属消耗、减少电能损耗。(4) 自变压器二次侧至用电设备之间的低压配电级数不宜超过三级，但对非重要负荷供电时，可超过三级。(5) 由公用电网引入建筑物内的电源线路，应在屋内靠近进线点便于操作维护的地方装设电源开关和保护电器。若由本单位配变电所引入建筑物内的专用电源线路，可装设不带保护的隔离电器。(6) 在正常环境的车间或建筑物内，当大部分用电设备容量不很大又无特殊要求时，宜采用树干式配电。当用电设备容量大，或负荷性质重要，或在很潮湿、有腐蚀性环境的车间及建筑物内，宜采用放射式配电。(7) 各级低压配电屏(箱)，应根据发展的可能性留有适当的备用回路。3.3.2 高层建筑低压配电一般应遵循的原则(1) 选择变压器时，一般选用SCL型环氧树脂干式变压器。(2) 将照明与电力负荷分成不同的配电系统；消防及其他防灾用电设施的配电宜自成体系。54 (3) 对于容量较大的集中负荷或重要负荷从配电室以放射式配电；对各层配电间的配电宜采用下列方式：① 工作电源采用分区树干式，备用电源也采用分区树干式或首层到顶层垂直干线的方式；② 工作电源和备用电源都采用由首层到顶层垂直干线的方式；③ 工作电源采用分区树干式，备用电源取自应急照明等电源干线。(4) 对经常处于备用状态的消防泵、喷淋泵、事故排烟风机等设备，不作为计算负荷的一部分来选择变压器容量。为保证在发生火灾事故时，消防设备的起动与正常运转，可采取自动切除非消防用电设备的措施。(5) 高层建筑的配电箱设置和配电回路划分，应根据负荷的性质和密度、防火分区、维护管理等条件综合确定。(6) 自各层配电箱至用电负荷的分支回路，对于旅馆、饭店、公寓等建筑物内的客房，宜采用每套房间设一分配电箱的树干式配电，每套房间内根据负荷性质再设若干支路；或者采用对几套房间按不同用电类别，以几路分别配电的方式；但对贵宾间则宜采取专用分支回路供电。(7) 高层住宅的照明计量表应采用一户一表，公用楼梯、公用走道的照明及公用电力计量宜单独设表。3.3.3低压配电分配负荷一号主变负荷分配有：无功补偿、1#泵、1#电梯、1楼空调、1—2楼照明、3-8层标准层、9-14层标准层二号主变负荷分配有：无功补偿、2#泵、2#电梯、2楼空调、动力、15-20层标准层、21-25层标准层54 第四章变压器的选型4.1变压器台数的选择原则1.为满足负荷对供电可靠性的要求，根据负荷等级确定变压器的台数，对具体打量一、二级负荷或只有大量二级负荷，宜采用两台及以上变压器，当一台故障或检修时，另一台能正常工作。2.负荷容量大而集中时，虽然负荷只为三级负荷，也可采用两台及以上变压器。3.对于季节负荷或昼夜负荷变化比较大时，从供电的经济性角度考虑，为了方便、灵活地投切变压器，也宜采用两台变压器。除以上情况，可采用一台变压器。4.2主变压器容量的选择1.低压为0.4kv单台变压器容量不宜大于1000kv·A；如果对于负荷容量大而集中运行合理，可选用不超过2000kv·A容量变压器,以免低压侧短路电流过大。单台变压器容量电压器容量确定，即：S=式中S——单台变压器容量（kv·A）S——计算负荷的视在功率（kv·A）——变压器的最佳负荷率（一般取70%~80%为宜）2.如果是具有两台及以上变压器的变电所，要求其中任选一台变压器断开时，其余变压器的容量要求满足一、二级负荷的用电。在同一变电所内，变压器的容量等级不宜过多以便于安装维护。（1）若只装一台主变压器SS54 S:主变压器的实际容量S：视在计算负荷（2）若装有两台主变压器且互为暗备用暗备用是指两台主变压器同时运行，但每台变压器都有余力想对方提供容量，互为备用。当一台变压器发生故障或检修时，另一台变压器至少能保证对所有一、二级负荷继续供电。a.S=(0.6~0.7)Sb.任一台变压器单独运行时，应满足所有一、二级负荷S的需要：SS（3）装有两台变压器且互为明备用：S=S明备有运行方式显然会造成容量浪费，经过经济技术比较和宾馆的负荷级别需要，采用两台住变压器互为暗备用的运行方式。（4）采用两台变压器并列运行：a.任选一台变压器单独运行时，需宜满足总计算负荷S的60%—70%b.任选一台变压器单独运行时,应满足全部一、二级负荷S的需要为使宾馆能可靠、经济和安全用电，采用两台变压器并列运行。4.3变压器选择技术参数（1）任选一台变压器单独运行时，需宜满足总计算负荷S的60%—70%即：S=（60%~70%）S则：S＝2298.46(60%~70%)=1379.08~1608.92kvar(2)任选一台变压器单独运行时,应满足全部一、二级负荷S的需要P=P+P+P=106.65+985.32+76.9554 =1168.92kwQ=Q+Q+Q=103.93+897.35+69.14=1070.42kvarS===1584.98kva考虑实际运行的可靠性和经济性,采用2台2000kva变压器查表得________《实用供配电技术》P163表4-1410kv级SC9系列树脂浇注干式铜线电力变压器型号额定容量（kva）额定电压（kv）联结组标号损耗（W）空载电流（%）阻抗电压（%）SC9-2000/102000一次二次Y,yn0空载负载0.66100.42380133604.4备用电源设备选型柴油发电机组作为高层建筑物内的自备应急电源，其供电系统应在电网电源后，机组立即启动，并投入正常运行，以减少停电后造成的经济损失。当发电机启动达到额定转速时，应分批投入负荷，避免消防设备的电动机同时启动而造成柴油发电机组熄火停机。一般启动顺序为：大容量电动机然后一次是小容量电动机，错开投入时间以减少母线上的启动降压。柴油发电机对宾馆的一、二级负荷以及30%的客房供电。地下室S===148.91kva顶层S===103.45kva30%客房S=30%=0.354 =399.81kvaS=S+S+S=148.91+103.45+399.81=652.17kva根据计算可选定柴油发电机容量为800kva其型号为：3012TAG3A柴油机功率为756kw_________《供配电系统》P38表3-24.5柴油发电机选择注意事项（1）选用相对应容量上一等级的柴油发电机组功率，即为柴油机的连续输出功率，主机容量或备用容量，对于某些机组应按其实验条件及使用环境温度，适当降压。（2）按选定的电机容量，校核用户中最大一台容量的电机。启动时发电机母线上的降压不应小于20%，若没有电梯设备，降压可以达到25%，达不到降压时电动机采用降压启动。（3）在方案后初步设计阶段，可按供电变压器的容量的10%~20估算柴油发电机的容量。54 第五章无功功率补偿5.1无功功率无功功率是指电路中电感元件和电容元件在一个工频周期中所吸收的最大功率，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。它不对外作功，而是转变为其他形式的能量。凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。无功功率的符号用Q表示，单位为乏(Var)或千乏(kVar)。5.2提高功率因素的好处1.提高电力系统的供电能力。2.降低网络中的功率损耗。3.减少网络中的电压损失，提高供电质量。4.降低电能成本。5.3提高自然功率因素常采用的措施1.合理选择电动机的型号、规格和容量，使其接近满载运行。2.更换轻负荷感应电动机或者改变轻负荷电动机的接线。3.采取合理的技术措施，消除或限制感应电动机的空载运行。4.提高感应电动机的检修容量。5.正确选择变压器容量。6.使绕线型感应电动机同步化运行。7.使用无电压运行的电磁开关。_________《供配电技术》P261-2625.4补偿电容54 补偿电容是当系统为感性负载时，用方向与电感的方向呈90度的电容来平衡感性负载，提高用电效率，其功率因数一般在87－95%左右，不能超过100%。这个电容量需要计算。主要作用就是利用本身的容性无功来抵消系统中的感性无功。来提高电能的利用率，从而起到节能的作用。同时还可以降低网损，提高变压器的带负荷能力。无功补偿：=166.817kw=1581.18kvar有功负荷系数取a=0.75无功负荷系数ρ=0.8补偿前的自然功率因素为：===0.7则=0.7=1.02=0.96=0.29则需要补偿的电容器容量为：==0.75×1688.17×（1.02—0.29）=913.32kvarkvar补偿后的视在功率：=1796.89kva5.5电容器设备的选择选择电容器型号为：BCJ0.4—25—3；额定电压为：0.4kv；单个额定容量25kvar。则每台电容器的实际补偿容量为：==25×=22.56kvar54 采用电容器个数：===42个采用42个电容器Ⅰ段采用21个补偿；Ⅱ段采用21个补偿；三相每相采用7个补偿第六章电气设备选择6.1电气设备的选择原则<一>电气设备选择的一般条件（1）按工作环境要求选择电气设备的型号；（2）按工作电压选择电气设备的额定电压；（3）按最大负荷电流选择电气设备的额定电流；（4）按短路条件校验电气设备的动稳定度和热稳定度。（5）开关电器必须校验断流能力。<二>高压电气设备选择的一般原则（1）按正常工作条件，包括电压、电流、频率、开断电流等选择。（2）按短路条件包括动稳定、热稳定校验。（3）按环境工作条件如温度、湿度、海拔等选择。__________《供配电技术》P159<三>低压电气设备选择的一般原则(1)按使用的环境条件选择(2)按正常工作条件选择(3)按短路工作条件校验__________《供配电技术》P166<四>电力电缆的选择（1）电缆型号应根据线路的额定电压、环境条件、附设方式和用电设备的特殊要求等条件选择。（2）电缆连续允许的载流量，应按敷设处的周围介质温度进行校正。（3）54 电缆连续允许的载流量，尚应按敷设方式和土壤热阻率等因素进行校正。（1）沿不同冷却条件的路径敷设电缆时，应按该段冷却条件选择电缆截面，或只对该段采用大截面懂得电缆。（2）电缆应按短路条件验算其热稳定。________《实用供配电技术手册》P307<五>低压配电线路的导线的选择在导线和电缆（包括母线）通过正常最大负荷电流（即计算电流）时，其发热温度不应超过正常运行时的最高允许温度，以防止导线或电缆因过热而引起绝缘损坏或老化。这就要求通过导线或电缆的最大负荷电流不应大于其允许载流量。__________《工厂供配电》P1366.210KV进线高压侧电气设备的选择变压器10kv高压侧断路器的型号：SN10G/5000脱扣器额定电流4000A_______《供配电技术》P2836.310kv进线低压侧电气设备的选择根据选择低压侧电气设备（1）电力电缆型号：YJ—3*120+1*70__________《实用供配电技术手册》P313~P319（2）低压配电线路导线型号：BVR—400—3*120+1*70_____________《现代建筑电气设计指南》P224（3）变压器低压侧断路器的型号：DW16—4000______________《实用供配电技术手册》P307(4)变压器低压侧电流互感器的型号：LM—0.5(表6—45)______________《城乡电网配电装置》P32354 （5）备用柴油机断路器型号：DW15—1000_____________《实用供配电技术手册》P1826.4负荷侧低压电气设备的选择根据一、二号主变负荷分配中的最高电流选择负荷侧低压电气设备，AV（1）断路器型号：DW48—1600______________《供配电技术》P272（2）刀开关型号：HD11—14_____《现代工业与民用供配电设计手册》P226(3)电流互感器：LQG—0.5_____《实用供配电技术手册》P168（4）熔断器型号：RTO—1000________《供配电技术》P287（5）避雷器型号：FS—0.66________《供配电技术》P197（6）交流接触器:CT15—2000P2_______《现代工业与民用供配电设计手册》P2954 第七章低压配电柜的选择7.1低压配电柜选用原则（1）根据负荷的性质和用途确定低压配电的类型，电机控制柜一般采用抽屉式开关设备，来保证不同的控制单元之间的隔离，以及对单个抽屉内的元件进行检修、更换或发生故障时不会影响到同一台柜内的其他回路。同时抽屉式开关设备也广泛的应用于电站冶金轧钢等工矿企业。在一般建筑或民用建筑物内，一般采用封闭式开关设备来保证人员安全和设备运行的可靠性。在对安全性和可靠性要求不高时或有其他措施来保证安全性和可靠性，或者运行环境比较理想，事故率比较低时可选用定面板安装式。在配电线路的末端由于其电流小，影响的范围小，故障时的断路器容量比较小。通常采用配电箱。（2）额定电流要高于系统的要求，需要验证进线断路器。开关柜的水平母线的额定电流满足实际应用的要求，既要大于实际的满负荷电流及过负荷的电流（一般为110%的实际负荷电流）。（3）短时耐受电流要高于实际系统的最大短路电流。（4）防护等级要满足使用的要求。由电力宾馆的负荷性质、用途、等级以及额定系统电流和短时耐受电流，选定宾馆的低压开关柜型号为GCK低压抽出开关柜。54 --------------（中低压配电设备选型与使用200条例）P109第八章短路电流的计算8.1短路种类常见的短路类型可分为三相短路、两相短路、单相短路和两相接地短路。危害有以下几点：①毁坏设备；②中断供电；③系统解列；④通信干扰。——参考于《供配电技术》P1378.2计算短路电流的目的①选择电气设备和载流导体，必须用短路电流校验其热稳定性和机械强度。②选择和整定继电保护装置，使之能正确地切除短路故障。③确定限流措施，当短路电流过大造成设备选择困难或不够经济时，可采用限制短路电流的措施。④确定合理的主接线方案和主要运行方式等。——参考于《现代供配电系统实用与新技术问答》P218.3短路电流计算的一般规定短路电流计算的一般步骤为：①绘出计算电路图；②确定短路计算点；③按所选择的短路计算点绘出等值电路图；④计算电路中各主要元件的阻抗并标于等值电路图上；⑤计算短路电流和短路容量。——参考与《供配电技术》P1418.4具体短路电流计算①确定基准值：取Sd=100MVAU=10.5KVU=0.4KV54 I==I=①电力系统电抗的标幺值：（查SN10G／5000断路器的S=1800MVA）——参考《供配电技术》P283X==②电力线路的电抗标幺值：L=5KMx=0.38————参考与《供配电技术》Ｐ143X=xL=④变压器电抗的标幺值（SC9-2000／10型号U%=6X==①计算短路电流中各元件的电抗，等效电抗如下图：54 ①求K点的短路总电抗标幺值及三相短路电流和短路容量。总电抗标幺值：X=X+X=0.06+1.72=1.78三相短路电流周期分量的有效值：I==KA其他三相短路电流：===3.09KA==2.55×3.09=7.88KA三相短路容量：②求点的短路电路总电抗标幺值及三相短路电流和短路容量总电抗：三相短路电流周期分量有效值：其他三相短路电流：三相短路：⑧等效电路图：54 第九章主要电气设备的校验9.1高压电气设备的选择与校验项目电气设备名称额定电压额定电流开断能力短路电流校验其他动稳定热稳定断路器√√√○○操作性能负荷开关√√√○○操作性能隔离开关√√○○操作性能注：表中“√”为选择项目，“○”为校验项目。——参考与《供配电技术》P159〈一〉高压断路器的校验1、高压断路器动稳定度的校验断路器的动稳定电流（极限通过电流）峰值应不小于电路的可能最大的三相短路冲击电流，即≥或I≥I2、高压短路器热稳定度的校验断路器的热稳定度校验条件为：It≥It式中，I为断路器的热稳定电流；t为热稳定实验时间；I为通过断路器可能最大的三相短路稳态电流；t为短路发热假想时间。——参考与《使用供配电技术手册》P26954 型号额定参数装设地点电气设备条件结论SN10G／5000项目数据选择要求项目数据合格U10.5kv≥U10KAI5000A≥I3492.15A300KA≥7.88KAI105KA≥I3.09KA9.2低压电气设备的选择校验项目电气设备名称电压（V）电流（A）断流能力(KA)短路电流校验动稳定热稳定低压熔断器校验校验校验不校验不校验低压刀开关一般不可校验低压负荷开关低压断路器——参考与《供配电技术》P166<一>低压短路器的校验1、额定电压的要求：其额定电压应不低于线路额定电压，即：≥.2、额定电流的选择：其额定电流应不小于它所安装的脱扣器额定电流,即：≥3、万能式断路器的校验：对动作时间在0.02s以上的万能式断路器其极限分断电流应不小于通过它的最大三相短路电流周期分量有效值，即：≥——参考与《实用供配电技术手册》P325断路器型号额定参数装设地点设备结论项目数据选择要求项目数据DW16-4000660V≥400V合格54 4000A≥3492.15A80KA≥34.53KA断路器型号额定参数装设地点设备结论DW15-1000项目项目数据项目数据660V≥380V合格1000A≥990.87A40KA≥34.53KA断路器型号额定参数装设地点设备结论项目数据选择要求项目数据DW48-600380V≥380V合格1600A≥1365.54A50KA≥34.53KA<二>低压电流互感器的校验1、电压要求：其额定电压应不低于装设地点电路的额定电压.2、电流要求：其额定一次电流应不小于电路的计算电流；其额定二次电流按其二次设备的电流负荷而定，一般为5A,3、短路动稳定度的校验：电流互感器的动稳定度应满足下列条件：或式中和为互感器的动稳定峰值和有效值；和为通过互感器的三相短路冲击电流瞬时值和有效值.4、短路热稳定度的校验：电流互感器的热稳定度应满足下列条件：t≥式中为互感器的热稳定电流；t为热稳定实验时间；为通过互感器的三相短路稳态电流有效值；为短路发热假想时间.54 ——参考与《实用供配电技术手册》P270电流互感器型号额定参数装设地点数据结论项目数据选择要求项目要求LQG-0.5500V≥380V合格1500A≥1365.54A148.49KA≥63.55KA75KA≥34.53KA电流互感器型号额定参数装设地点数据结论项目数据选择要求项目要求LM-0.5400V≥400V合格4000A≥3492.15A100KA≥63.55KA80KA≥34.53KA<三>低压刀开关的校验1、电压要求：其额定电压应不低于所在电路的额定电压，即2、电流要求：其额定电流应不小于所在电路的计算电流，即.3、低压刀开关的校验：低压刀开关其额定开断电流应不小于其可能开断的最大过负荷电流，即≥.——参考与《使用供配电技术手册》P269低压刀开关型号额定参数装设地点设备结论项目数据选择要求项目数据AD12500V≥380V合格1500A≥1365.54A750KA≥34.53KA54 <四>低压熔断器的校验1、电压要求：其额定电压应不低于所在电路的额定电压，即:≥2、电流要求：其额定电流应不小于它所装设的熔体额定电流,即:≥3、熔断器的断流校验：由于非限流熔断器不能在短路电流达到冲击值之前熔断并灭弧，因此应满足下列条件：——参考与《使用供配电技术手册》P324熔断器型号额定参数装设地点设备结论项目数据选择要求项目数据RTO-1000440V≥380V合格1000A≥729.28A50KA≥3.09KA标注：——设备的额定电压——设备的额定电流——设备的最大分断电流——设备三相短路冲击电流瞬时值I——设备三相短路冲击电流有效值I——设备的热稳定电流——设备的动稳定电流——三相短路稳态电流有效值54 ——设备的动稳定电流有效值设计说明书一、设计概况我们小组根据老师发下来设计任务书的要求，我们对整栋电力宾馆进行了供配电系统的设计。其中包括了地下层、餐厅、歌舞厅、标准客房、顶层的负荷计算，通过负荷计算确定变压器的型号，再根据整栋宾馆的一、二级负荷确定备用电源。然后根据各楼层所承载的负荷量来对各楼层所需的设备进行选型以及校验等等。二、负荷计算负荷计算是指通过负荷的统计计算确定的、用来按发热条件选择供配电系统中各元件（包括设备和线路等）的一种负荷值。负荷计算的确定可分为需要系数法、二项式系数法、利用系数法，在此次宾馆的负荷计算中，我们采用的是需要系数法对设备的负荷进行计算。负荷计算的内容包括：设备有功功率Pe、无功功率Qe、视在功率S、电流I和计算负荷Pjc。将用电设备分成不同的组，采用需用系数法分别计算以上其部分，然后再汇总整座宾馆的总计算负荷。(1)同时系数的选择有功功率的同时系数为：0.08~0.95无功功率的同时系数为：0.85~0.97在同时系数的选择这个部分上，我们分为两个部分同时系数的选取：①各楼层同时系数的选取；②54 整栋宾馆同时系数的选取。这样选取的目的主要是从宾馆设备运行的可靠性、安全性、经济性来考虑。也能简洁反映出宾馆每一层楼的用电负荷情况,以及整栋楼的用电负荷情况，便于设备选型和线路设计。A：各层取同时系数：地下层：K=0.9K=0.95注：由于地下层均为一级用电负荷，故该层设备同时使用的可能性较高，但消防泵的使用相对较少，只有消防系统启动后才进行工作。地下层用电主要包括污水泵、消防泵、生活泵、电动门及通风、照明系统等负荷。宾馆产生的生活污水要靠污水泵的运转来排放污水；为保证宾馆的消防安全，消防泵也需保持定期检查及试运行测试；生活用水的保证需要生活泵的政策运行；宾馆的通风及照明系统也要保持在运行状态。为保证各类泵机与通风、照明系统的正常运行，需24小时保持正常运行，因此属于长期连续工作制。一楼：K=0.8K=0.85注：一楼为餐厅，其设备的运行分为高峰期和低谷期。在高峰期的时候，餐厅和厨房的用电设备几乎全部工作；而在低谷期的时候，部分电气设备处于停止工作状态。所以有功功率的同时系数的取值较小。一楼餐厅用电主要包括空调、照明以及动力系统等负荷。餐厅在正常运营期间，为给客人营造一个良好的用餐环境，因此在营业期间空调及照明要保持在运行状态；动力系统的主要用电包括各类冰箱、烤箱、抽风机等厨房用电负荷，在餐厅营业期间要保持在运行状态。但餐厅的营业时间有限，因此属于短期工作制。二楼：K=0.85K=0.954 注：二楼为厅KTV歌舞厅和迪厅，其用电设备在晚上都处于用电高峰期，但考虑到KTV歌舞厅在白天营业，而迪厅到晚上才营业。电器设备相对来说同时使用会存在时间差。二楼歌舞厅用电主要包括空调、照明及动力系统等负荷。歌舞厅在正常运营期间空调及照明要保持在运行状态；动力系统只要包括各类风机、干冰机、音响设备等娱乐用电负荷，在歌舞厅营业期间也要保持在运行状态。但歌舞厅的营业时间有限，但比餐厅的营业时间稍有延长，因此也属于短期工作制。三~~二十五楼K=0.7K=0.85注：三~~二十五楼为客房。因为是宾馆，其客房入住率分为淡季和节假期的旺季，且客房电气设备的使用率根据每个客人的用电需要会存在差异。客房的用电主要包括空调、照明等负荷。客房在有客人入住的情况下空调及照明要保持在运行状态，电视等其他负荷也会随机打开，但客人入住时间不定，使用空调、照明等负荷的情况也会不定，所以客房属于短期工作制顶层K=0.95K=0.97注：顶层为电梯控制室，属于长期连续工作制.只要宾馆营业电梯就会一直使用，但也存在短期的电梯检修情况。B：整栋宾馆取同时系数K=0.9K=0.95注：宾馆在营业期间电梯、照明、空调、生活泵、污水泵和动力设备等一级负荷均需要同时工作,但照明和空调这些设备会存在短期工作制(如餐厅就餐时间、客房入住情况、歌舞厅营业时间等)。综合考虑地下层各类泵机及通风系统、一楼餐厅、二楼歌舞厅、客房及顶层电梯控制的各类的用电负荷。三、主接线图宾馆采用的是单母线断路器分段。因为在具有两路电源进线时，采用单母线分段接线，可对一、二级负荷供电，特别是装设了备用电源自动投入装置后，更加提高了单母线用断路器分段接线的供电可靠性；用断路器分段时，除仍具有可分段检修母线或母线隔离开关外，还可在母线或母线隔离开关发生故障时，母线分段断路器和进线断路器可同时自动断开，以保证非故障部分连续供电。优点：供电可靠性较高，操作灵活，除母线故障和检修外，可对用户连续供电。缺点：母线故障或检修时，仍有50%左右的用电设备停止使用。四、变压器的选型54 根据宾馆的负荷计算以及考虑到宾馆的安全性、经济性，我们选用两台变压器且互为暗备用。当一台变压器发生故障或检修时，另一台变压器至少能保证对所有一、二级负荷继续供电。单台容量为2000kv·A其技术参数为:备用电源设备选型：柴油发电机组作为高层建筑物内的自备应急电源，其供电系统应在电网电源后，机组立即启动，并投入正常运行，以减少停电后造成的经济损失。当发电机启动达到额定转速时，应分批投入负荷，避免消防设备的电动机同时启动而造成柴油发电机组熄火停机。一般启动顺序为：大容量电动机然后一次是小容量电动机，错开投入时间以减少母线上的启动降压。柴油发电机对宾馆的一、二级负荷以及30%的客房供电。根据宾馆的用电负荷、运行时的经济安全性选择:容量为800kva其型号为：3012TAG3A功率为756kw的柴油发电机.五、无功功率补偿无功功率是指电路中电感元件和电容元件在一个工频周期中所吸收的最大功率，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。它不对外作功，而是转变为其他形式的能量。凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。为宾馆做无功功率补偿能起到提高电力系统的供电能力和降低电能成本。减轻宾馆的电费开支.根据宾馆负荷进行无功功率补偿计算,最后采用42个电容器Ⅰ段采用21个补偿；Ⅱ段采用21个补偿；三相每相采用7个补偿.以上是对重要设计部分进行设计的说明。54 主要参考文献、资料：1、《实用供配电技术问答》柳春生主编出版日期：2000年08月第1版  页数：216出版社:  机械工业出版社2、《10kV及以下供配电设计与安装图集》王子午陈昌编   出版日期：2002年01月第1版  页数：1026出版社:  煤炭工业3、《工厂供配电》工厂供配电唐志平等主编   出版日期：2002年06月第1版  页数：322出版社：电子工业出版社4、《供配电系统》王晓丽主编 出版日期：2004年02月第1版  页数：279出版社：机械工业出版社5、《工厂供配电技术》张莹主编  出版日期：2003年08月第1版  页数：167出版社：电子工业出版社6、《企业供配电》陈化钢主编 出版日期：2003年09月第1版  页数：437出版社：中国水利水电7、《建筑配电与设计》（5本）54 高满茹主编   出版日期：2003年09月第1版  页数：314出版社：中国电力出版社8、《现代建筑电气设计指南》陈元丽主编出版日期：2007年07月第1版页数：769出版社：中国水利电力出版社9、《建筑配电与设计》高满茹出版日期：2003年9月第1版页数：314出版社：中国电力出版社10、《供配电技术》孙成普主编出版日期：2006年9月第1版页数：273出版社：北京大学出版社11、《现代建筑电气供配电设计技术》李英姿洪元颐主编出版日期：2008变1月第1版页数：348出版社：中国电力出版社12、《实用供配电技术手册》刘介才主编出版日期：2002年1月第1版页数：542出版社：中国水利电力出版社13、《供电技术》苏文成等编出版日期：2008年1月第4版页数：234出版社：机械工业出版社14、《现代工业与民用供配电设计手册》芮静康主编出版日期：2004年2月第1版页数：552出版社：中国水利电力出版社15、《供配电技术》夏国明主编出版日期：2007年8月第2版页数：291出版社：中国电力出版社54 致谢信两个月时间一晃而过，这本厚厚的毕业设计书，记录了我这两个月的生活，也见证了我大学的最后时光。三年的学习生活即将结束，回顾三年的学习生活，感受颇深，收获丰厚。首先诚挚的感谢指导我们的黎庚荣、韦卫红老师，他们总是在百忙之中抽出时间来为我解答设计过程中的疑问。记得在审方案阶段，他们总是不厌其烦地给我们细心讲解，以消除我们的盲点。在这里，我要一并感谢教过我们的所有老师们以及那些在无意间帮助过我的老师，谢谢你们。你们严谨细致、一丝不苟的作风一直是我工作、学习中的榜样，你们循循善诱的教导和不拘一格的思路给予我无尽的启迪。其次感谢我的小组成员，这两个月来和我共同进退，为毕业设计而努力着。有了他们一起商量和讨论才有这份完整的结果，他们让我体会到团队合作的重要性，让我明白了团队之间应该互帮互助，这样才会成功。最后感谢三年中陪伴在我身边同学、朋友，感谢他们为我提出的有益的建议和意见，有了他们的支持、鼓励和帮助，我才能充实的度过三年的大学生活。54 这次设计是第一次进行全面和系统的设计，难免有疏漏和不足之处，可能存在计算不够准确，图纸质量不高等问题，还有许多细节未做到及时处理，请老师们加以指正，以帮助我不断提高，不断进步。我相信通过这次全面系统的设计以及在这个过程中各位老师的不断点拨，在今后的工作中我一定会做到更好。此致敬礼54'
