JBT11187-2011 建筑施工机械与设备 混凝土输送管 型式与尺寸.pdf

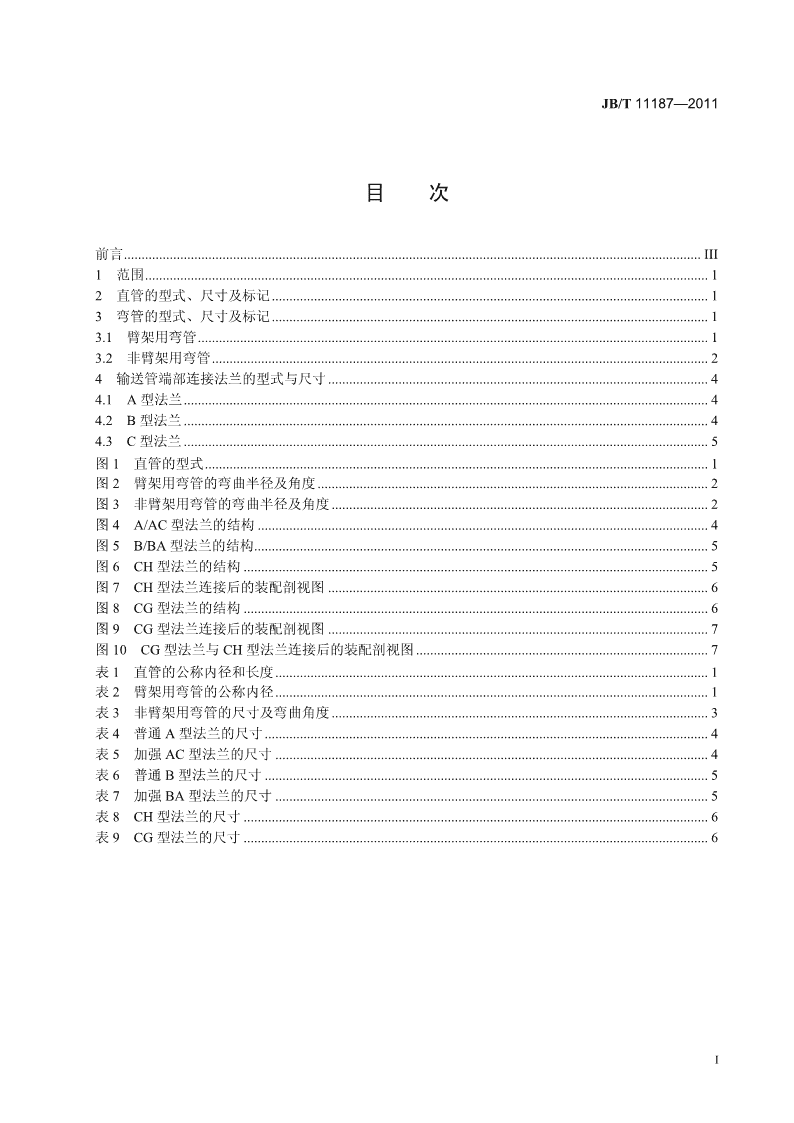

'ICS91.220P97备案号：32138—2011中华人民共和国机械行业标准JB/T11187—2011建筑施工机械与设备混凝土输送管型式与尺寸Buildingconstructionmachineryandequipment—Concreteconvryingpipe—Typesanddimensions2011-05-18发布2011-08-01实施中华人民共和国工业和信息化部发布 JB/T11187—2011目次前言....................................................................................................................................................................III1范围................................................................................................................................................................12直管的型式、尺寸及标记............................................................................................................................13弯管的型式、尺寸及标记............................................................................................................................13.1臂架用弯管.................................................................................................................................................13.2非臂架用弯管.............................................................................................................................................24输送管端部连接法兰的型式与尺寸............................................................................................................44.1A型法兰.....................................................................................................................................................44.2B型法兰.....................................................................................................................................................44.3C型法兰.....................................................................................................................................................5图1直管的型式...............................................................................................................................................1图2臂架用弯管的弯曲半径及角度...............................................................................................................2图3非臂架用弯管的弯曲半径及角度...........................................................................................................2图4A/AC型法兰的结构................................................................................................................................4图5B/BA型法兰的结构.................................................................................................................................5图6CH型法兰的结构....................................................................................................................................5图7CH型法兰连接后的装配剖视图............................................................................................................6图8CG型法兰的结构....................................................................................................................................6图9CG型法兰连接后的装配剖视图............................................................................................................7图10CG型法兰与CH型法兰连接后的装配剖视图...................................................................................7表1直管的公称内径和长度...........................................................................................................................1表2臂架用弯管的公称内径...........................................................................................................................1表3非臂架用弯管的尺寸及弯曲角度...........................................................................................................3表4普通A型法兰的尺寸..............................................................................................................................4表5加强AC型法兰的尺寸...........................................................................................................................4表6普通B型法兰的尺寸..............................................................................................................................5表7加强BA型法兰的尺寸...........................................................................................................................5表8CH型法兰的尺寸....................................................................................................................................6表9CG型法兰的尺寸....................................................................................................................................6I JB/T11187—2011前言本标准按照GB/T1.1—2009给出的规则起草。本标准由中国机械工业联合会提出。本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328）归口。本标准起草单位：长沙中联重工科技发展股份有限公司、北京建筑机械化研究院。本标准主要起草人：李勇光、刘昆吾、孙艳秋。本标准为首次发布。III JB/T11187—2011建筑施工机械与设备混凝土输送管型式与尺寸1范围本标准规定了输送混凝土的直管、弯管及输送管端部连接法兰的型式、尺寸及标记。本标准适用于公称内径为100mm～180mm的混凝土输送管。2直管的型式、尺寸及标记2.1直管的型式如图1所示。直管应采用A型法兰（见4.1）或B型法兰（见4.2）或C型法兰（见4.3）连接。图1直管的型式2.2直管的公称内径和长度按表1的规定。表1直管的公称内径和长度单位为毫米公称内径D长度L100125500±0.51000±0.62000±0.83000±11501802.3标记示例：示例：公称内径D=125mm，长度L=2000mm，用B型法兰连接的直管，标记为：直管125×2000BJB/T11187—20113弯管的型式、尺寸及标记3.1臂架用弯管3.1.1臂架用弯管的弯曲半径及角度如图2所示。臂架用弯管应采用B型法兰连接。3.1.2臂架用弯管的公称内径按表2的规定。表2臂架用弯管的公称内径单位为毫米公称内径D1001251 JB/T11187—2011图2臂架用弯管的弯曲半径及角度3.1.3标记示例：示例：公称内径D=125mm，用B型法兰连接的90°弯管，标记为：弯管90-125BJB/T11187—20113.2非臂架用弯管3.2.1非臂架用弯管的弯曲半径及角度如图3所示。非臂架用弯管应采用A型法兰、B型法兰或C型法兰连接。3.2.2非臂架用弯管的尺寸及弯曲角度按表3的规定。3.2.3标记示例：示例：公称内径D=125mm，弯曲半径r=1000mm，用A型法兰连接的90°弯管，标记为：弯管90-125A-1000JB/T11187—2011图3非臂架用弯管的弯曲半径及角度2 表3非臂架用弯管的尺寸及弯曲角度单位为毫米r=500r=1000公称αα内径15°30°45°60°90°15°30°45°60°90°LDabababababababababab±10±10±10±10±10±10±10±10±10±10±10±10±10±10±10±10±10±10±10±101004634612245522454134559861061065475190705370895595103111101110110125564241425302536103806586506507555521078040096563010921150115015015069523167623288695423733700700856502358754351050673116612001200200180826211927173237804678087507501007502609704701135717124112501250250r=1500r=2000公称αα内径15°30°45°60°90°15°30°45°60°90°LDabababababababababab±10±10±10±10±10±10±10±10±10±10±10±10±10±10±10±10±10±10±10±10100806042569555171248845146416101610100735325120566516051095189721102110110JB/T12590683276103054513178801524165016501108153451280690167011301957215021501501501037813011123581140292315991700170012091037013757301755117320322200220020011187—20111801168803261217616148796716741750175013510103951470765184012172107225022502503 JB/T11187—20114输送管端部连接法兰的型式与尺寸4.1A型法兰4.1.1A型法兰分为普通A型法兰（压力应用范围＜21MPa）及加强AC型法兰（压力应用范围21MPa～26MPa）两种，A/AC型法兰由法兰A1和法兰A2组成。4.1.2A/AC型法兰的结构如图4所示。法兰A1法兰A2A/AC型法兰连接后的装配剖视图图4A/AC型法兰的结构4.1.3普通A型法兰的尺寸按表4的规定。4.1.4加强AC型法兰的尺寸按表5的规定。表4普通A型法兰的尺寸单位为毫米00公称内径Dd2h10d3h11d4h1−0.1h2−0.1h3t±0.05a±0.2α°±1°配用O形圈100134125.61181717344.257.313115×5.31251761641502222405.89.713150×71502051891792222405.89.713175×71802302142002222405.89.713200×7表5加强AC型法兰的尺寸单位为毫米00公称内径Dd2h10d3h11d4h1−0.1h2−0.1h3t±0.05a±0.2α°±1°配用O形圈1251821691562323425.89.713155×74.2B型法兰4.2.1B型法兰分为普通B型法兰（压力应用范围＜13MPa）及加强BA型法兰（压力应用范围13MPa～17MPa）两种。4.2.2B/BA型法兰的结构如图5所示。4.2.3普通B型法兰的尺寸按表6的规定。4 JB/T11187—2011B/BA型法兰B/BA型法兰连接后的装配剖视图图5B/BA型法兰的结构表6普通B型法兰的尺寸单位为毫米公称内径Dd2h10d3h1h2h31001271151712381251481391712381501751651712384.2.4加强BA型法兰的尺寸按表7的规定。表7加强BA型法兰的尺寸单位为毫米公称内径Dd2h10d3h1h2h31251601491916454.3C型法兰4.3.1C型法兰（压力应用范围26MPa～45MPa）分为CH型（活动法兰型）和CG型（固定法兰型）两种结构。4.3.2CH型法兰由法兰CH1和法兰CH2组成。CH型法兰的结构如图6所示。法兰CH1法兰CH2图6CH型法兰的结构5 JB/T11187—20114.3.3CH型法兰的尺寸按表8的规定。表8CH型法兰的尺寸单位为毫米公称内径Dd2d3d4d5d6n×d7d8h1h2h3bt配用O形圈1251882102541621646×21.51742825259.75.8160×71281902182701661686×25.51743228279.75.8160×71502182462981841868×25.51943228279.75.8180×71702302623142122148×25.52143632289.75.8200×74.3.4CH型法兰连接形式如图7所示。图7CH型法兰连接后的装配剖视图4.3.5CG型法兰由法兰CG1和法兰CG2组成。CG型法兰的结构如图8所示。图8CG型法兰的结构4.3.6CG型法兰的尺寸按表9的规定。表9CG型法兰的尺寸单位为毫米公称内径Dd2d3d4d5d6n×d7h1h2h3bt配用O形圈1251882102541621746×21.5282239.75.8160×71281902182701661746×25.5322539.75.8160×71502182462981841948×25.5322539.75.8180×71702302623142122148×25.5363039.75.8200×76 JB/T11187—20114.3.7CG型法兰连接形式如图9所示。图9CG型法兰连接后的装配剖视图4.3.8CG型法兰与CH型法兰连接形式如图10所示。图10CG型法兰与CH型法兰连接后的装配剖视图7 11187—2011JB/T中华人民共和国机械行业标准建筑施工机械与设备混凝土输送管型式与尺寸JB/T11187—2011*机械工业出版社出版发行北京市百万庄大街22号邮政编码：100037*210mm×297mm·0.75印张·19千字2011年12月第1版第1次印刷定价：15.00元*书号：15111·10268网址：http：//www.cmpbook.com编辑部电话：（010）88379778直销中心电话：（010）88379693封面无防伪标均为盗版版权专有侵权必究'
